车辆用可调式定位支撑机械构件

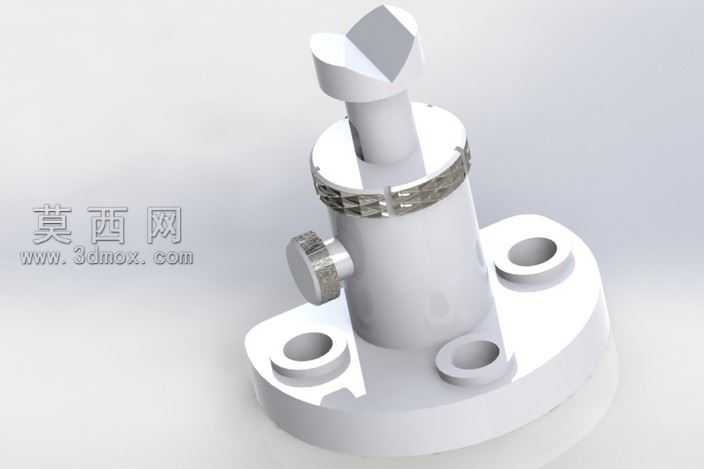

本作品为面向车辆配套使用的可调式定位支撑机械构件，全程依托三维建模软件完成全流程设计，从草图绘制阶段就严格遵循机械设计公差规范，先以基准轴与基准面搭建核心装配定位框架，依次完成底座、主体套筒、升降芯轴、侧置锁紧旋钮、顶端定位头的独立零件建模。建模过程中对底座的异形切边结构做了圆角过渡处理，避免应力集中问题，底座上预留的安装通孔位置经过反复校核，匹配车辆对应安装位的孔距标准，保证实际装配时的适配性。主体套筒与升降芯轴采用间隙配合的参数设定，侧置的锁紧旋钮前端做了圆弧抵接面设计，旋紧时可通过面接触增大摩擦力，实现芯轴伸出长度的无级调节，满足不同工况下的支撑高度需求。顶端的开槽定位头采用扁位加开槽的结构设计，可适配车辆上对应卡槽类定位结构，避免支撑过程中出现滑移错位问题。渲染阶段采用金属材质体系，底座与套筒赋予哑光钢材质，添加细微的磨砂纹理还原真实机加工零件的表面质感，锁紧旋钮与顶端定位头做了轻微的亮面金属处理，区分不同机加工工序带来的表面差异，场景采用柔和的漫反射打光，避免金属表面出现过曝的高光区域，清晰展现零件的每一处结构细节，包括套筒外壁的防滑滚花纹理、底座边缘的倒角、安装孔的沉台结构都做了精细化的材质表现。设计思路围绕车辆使用场景的实际需求展开，重点考量构件的调节便捷性、锁紧可靠性与安装稳定性，所有结构尺寸都经过运动仿真校核，确保芯轴升降过程无卡滞、锁紧后无窜动，整体结构紧凑无冗余设计，在满足支撑定位功能的前提下尽可能压缩构件体积，减少对车辆安装空间的占用，可直接应用于车辆相关部位的辅助定位、支撑限位场景，具备实际生产参考价值。
