多规格垂直密封直角接头系列三维设计

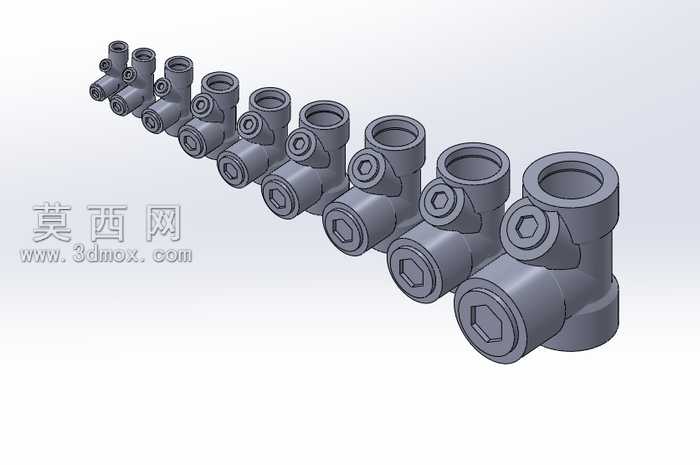

本系列作品为不同通径规格的垂直密封直角管路接头，采用三维参数化建模方式完成全系列设计，建模过程中先梳理接头的通用结构特征：主体为垂直相交的两通腔体结构，侧部集成内六角密封调节堵头，端部预留标准管路连接接口，通过参数驱动的方式调整腔体通径、主体外形尺寸、接口规格，快速生成从0.5英寸到4.0英寸区间内的多档规格模型，保证同系列产品结构逻辑统一、尺寸梯度合理。建模阶段严格遵循机械加工工艺要求，对所有棱边做符合行业规范的倒角处理，对密封配合面预留合理的公差间隙，对螺纹连接区域做简化示意同时保证结构辨识度，避免出现工艺无法实现的尖角、薄壁结构。材质表现上采用哑光金属灰的工程材质模拟常用的镀锌碳钢接头质感，调整材质粗糙度、反光度参数还原金属机加工后的表面肌理，对接头端面、内六角槽等机加工面做细微的反光差异处理，提升模型的真实感。渲染阶段采用柔和的均匀布光方案，避免强反光遮挡结构细节，通过正交视角排布所有规格模型，清晰呈现不同尺寸下的结构比例变化，同时制作爆炸配置视图，将堵头、主体等装配部件沿装配轴线方向拆解分离，直观展示各零件的装配关系与密封结构的组成逻辑。设计过程中充分考虑管路系统的实际使用需求，垂直转角结构可实现管路90度转向，侧部堵头结构可实现管路泄压、流量调节或密封检修功能，全系列规格覆盖常用的中小通径管路场景，模型结构完整，可直接用于管路装配验证、产品展示、工程选型参考等场景，各零件间的装配约束关系清晰，可直接导入装配环境完成虚拟装配验证，检查不同规格接头的安装空间、接口匹配度。
