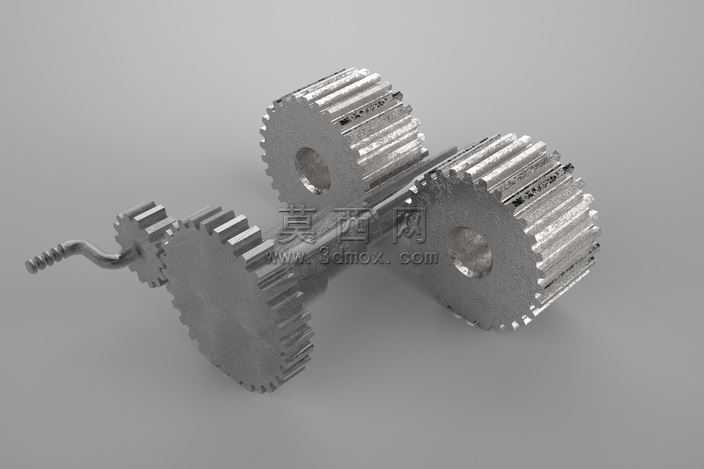

多圆柱齿轮啮合传动组三维结构设计

本作品为多圆柱齿轮啮合传动组的三维设计成果，建模阶段严格遵循机械设计中齿轮传动的参数规范，先通过参数化绘制方式确定不同模数、齿数圆柱齿轮的基准轮廓，精准绘制渐开线齿形曲线，保证每个轮齿的齿距、齿厚、齿顶高、齿根高参数符合传动配合要求，再通过拉伸、阵列、布尔运算等特征操作完成单个齿轮的实体建模，针对不同直径的齿轮分别设计中心安装孔结构，确保后续装配时可与传动轴稳定配合。装配阶段按照传动比匹配逻辑排布各齿轮的空间位置，精准校准相邻齿轮的中心距，保证轮齿啮合间隙处于合理范围，既避免间隙过大导致传动冲击、回程误差，也防止间隙过小造成轮齿卡滞、磨损加剧，同时搭配手摇输入轴结构，完整还原手动驱动下多级齿轮传动的运动传递路径。材质与渲染阶段，为所有齿轮部件赋予金属钢材材质，调整材质的金属度、粗糙度参数还原机械加工金属件的哑光金属质感，添加细微的表面纹理模拟实际机加工后的表面状态，场景采用柔和的漫反射光照方案，多角度打光突出轮齿的立体结构与啮合细节，清晰展现各齿轮的轮廓层次与装配关系。设计过程中重点考量多级齿轮传动的运动逻辑，通过不同齿数齿轮的搭配实现转速与扭矩的转换传递，整体结构无冗余部件，各零件的装配关系清晰合理，可直观演示平行轴圆柱齿轮传动的工作原理，既可以作为机械原理教学的演示素材，也可为小型手动传动机构的设计提供结构参考，建模过程中对轮齿边缘做了合理的工艺倒角处理，还原真实机械零件的加工细节，避免尖锐结构带来的应力集中问题，让模型既符合三维展示的视觉要求，也贴近实际工业零件的设计规范。
