剖分式滑动轴承盖工业三维设计作品

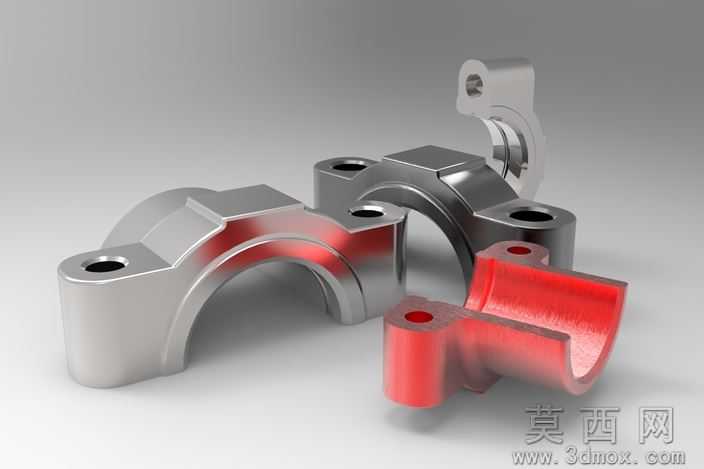

本作品为剖分式滑动轴承配套的轴承盖三维设计模型，建模过程严格遵循机械设计规范，先通过草图绘制勾勒出轴承盖的半圆弧主体轮廓、两侧安装耳板的外形基准，再通过拉伸、切除、倒角等特征操作完成基础实体构建，针对安装孔位精准定位，保证与对应轴承座的孔位同轴度符合装配要求，同时对轴承盖与轴瓦配合的内弧面做了公差预留的结构处理，确保后续装配时轴瓦能够稳定贴合。渲染环节采用了金属材质与半透明剖视材质结合的表现方式，未做剖视的实体部分赋予磨砂金属材质，还原铸铁或铸钢轴承盖的真实金属质感，表面做了细微的粗糙度处理，避免过度反光失真；做剖视展示的部分采用红色半透明材质，清晰呈现轴承盖的内部壁厚、内弧面结构，让观看者能够直观理解零件的内部构造与壁厚分布。结构设计上，该轴承盖为对开式结构，顶部设置了注油孔位的预留结构，两侧耳板带有沉头安装孔，用于穿设连接螺栓实现与轴承座的紧固，整体圆弧过渡自然，没有尖锐棱角，既符合铸造工艺的脱模要求，也能减少应力集中提升零件使用寿命。设计思路围绕滑动轴承的实际使用需求展开，在保证结构强度的前提下尽可能优化零件壁厚，降低不必要的材料消耗，同时兼顾装配便利性，耳板的安装孔周边做了加厚处理，避免螺栓紧固时出现应力变形，内弧面的曲率与配套轴瓦完全匹配，保证轴运转时的支撑稳定性，整体模型细节完整，结构严谨，可用于机械设计教学、装配演示、零部件选型参考等场景。
