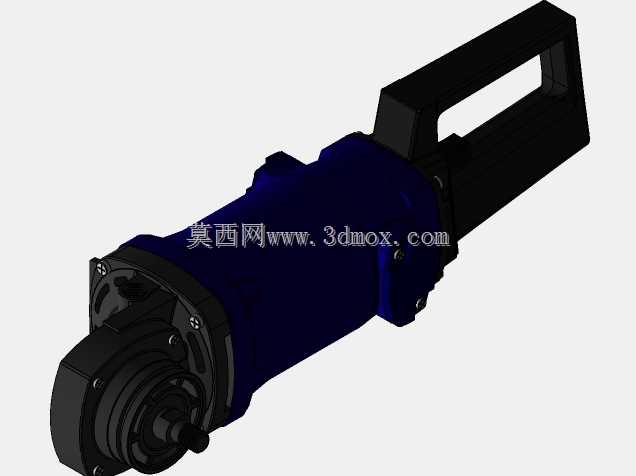

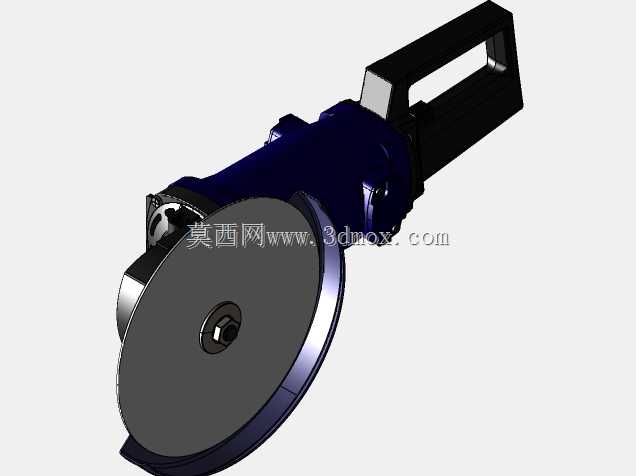

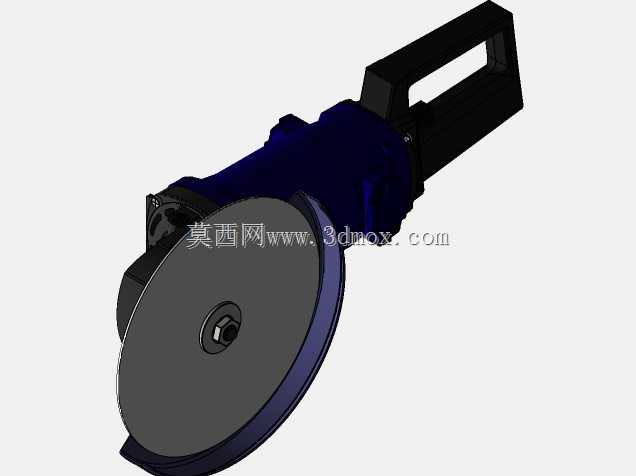

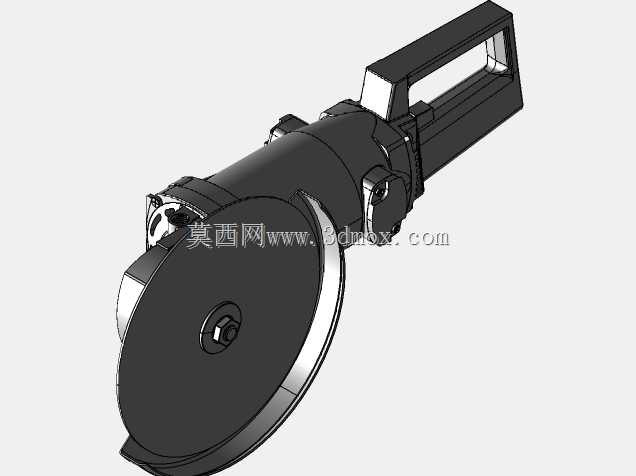

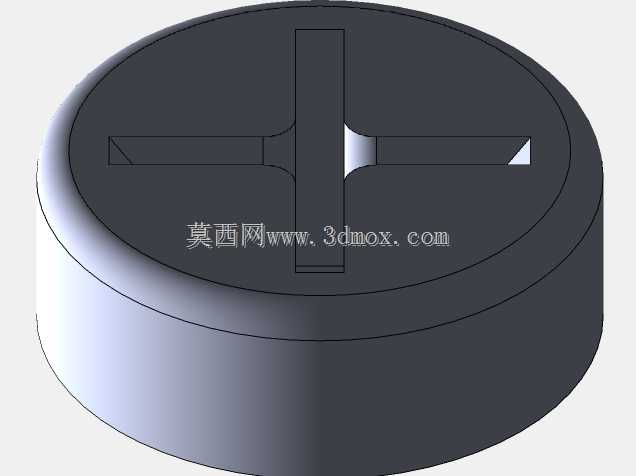

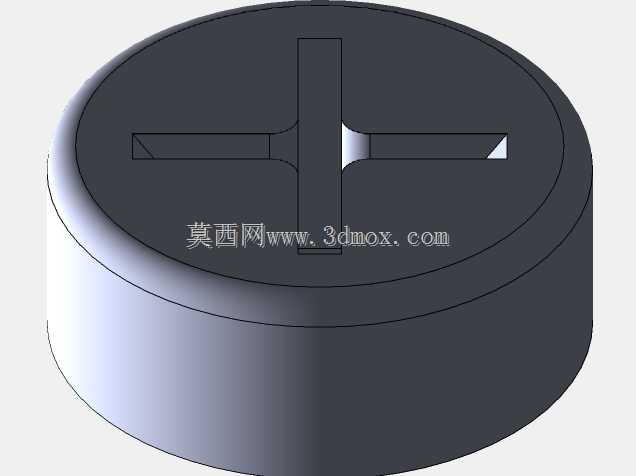

手持式角向磨光机整机结构三维数模

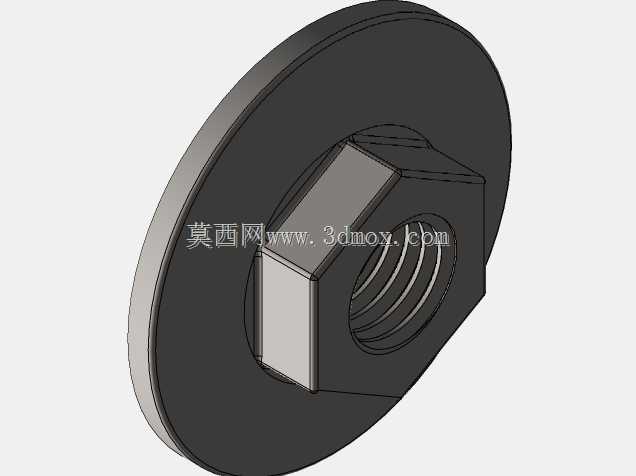

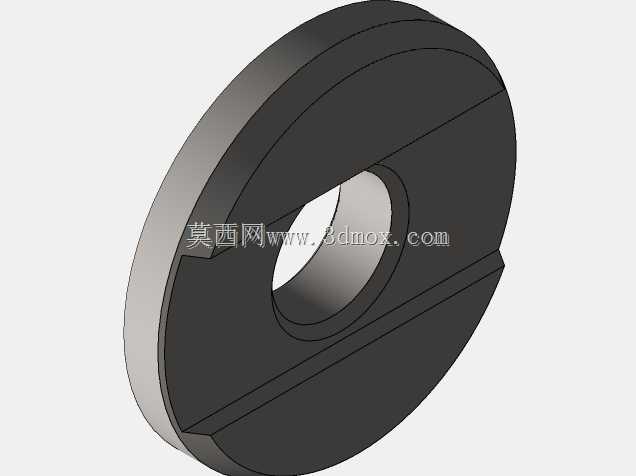

　　这款手持角向磨光机的三维结构设计，首先要匹配实际作业场景的使用需求，不管是金属构件焊缝打磨、型材切割下料、铸件表面飞边清理，还是家装环节石材倒角、管材裁切，这类手持磨削设备的核心设计逻辑都围绕握持平衡、动力传递效率、作业安全边界三个核心维度展开。从整机结构来看，握持区域的包胶位置做了贴合手掌弧度的曲面处理，整机重心落在握持手的虎口正上方位置，长时间单手持握作业时，手腕承受的偏载力矩控制在合理区间，避免长时间操作带来的肌肉劳损。动力输出端的锥齿轮传动结构做了等强度设计，齿轮啮合间隙预留了0.12-0.2mm的热膨胀余量，连续高负载作业时不会因为齿轮温升膨胀出现卡滞、打齿问题。砂轮片的夹持法兰做了同轴度定位止口，

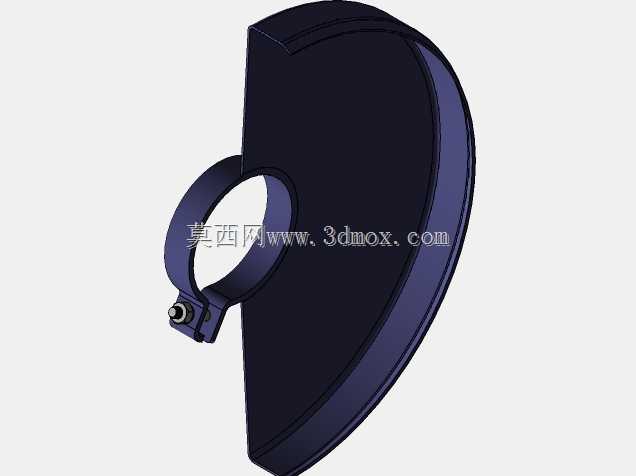

　　安装后砂轮片的径向跳动量控制在0.1mm以内，高速旋转时不会出现异常抖动，既保证磨削面的平整度，也能降低砂轮片碎裂的安全风险。整机的外壳分模线沿握持受力的垂直方向布置，连接螺丝的排布避开了手持施力的核心区域，外壳壁厚从握持区的2.5mm渐变到动力舱的3mm，既控制整机重量，也保证电机、齿轮箱位置的结构强度，跌落时能有效吸收冲击能量，保护内部核心传动部件。开关位置布置在握持手拇指可自然触碰的区域，带有自锁防误触结构，需要按压解锁键才能拨动开关启动设备，避免搬运、存放过程中误碰开关引发安全事故。砂轮防护罩的安装结构做了快拆式齿圈定位，不需要额外工具就能快速调整防护罩的角度，适配不同角度的打磨、切割作业需求，防护罩的覆盖角度大于180度，

　　砂轮片意外碎裂时能有效阻挡飞溅的碎块，保护操作人员安全。整机的进出风通道沿电机轴向布置，进风口位于握持区域的尾部，出风口位于齿轮箱侧方，气流从尾部进入后直接穿过电机定子、转子的散热缝隙，带走电机工作产生的热量，出风口的格栅做了倾斜角度设计，避免打磨产生的金属碎屑被气流倒灌进电机内部，造成绕组短路、轴承磨损问题。从安装边界来看，整机长度控制在280mm以内，最宽处的齿轮箱直径为78mm，握持区域的直径为58mm，适配成年男性手掌的握持尺寸，砂轮片安装位适配标准100mm直径的角磨片、切割片，夹持螺纹为通用M10规格，市面上的标准耗材都可以直接替换使用，不需要额外定制转接件。传动部分的轴承选型做了载荷匹配设计，

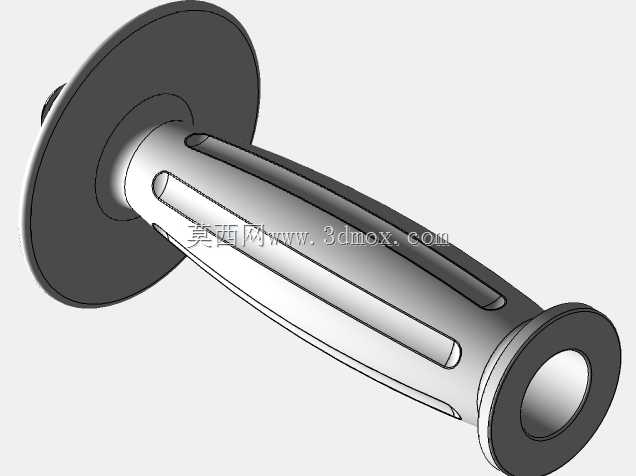

　　输出端轴承选用能承受径向和轴向复合载荷的深沟球轴承，承受磨削作业时的侧向冲击力，电机端轴承选用低摩擦的深沟球轴承，降低空转时的阻力，提升整机的续航表现。整机的内部走线沿外壳内壁的走线槽布置，线材与外壳棱角接触的位置加了绝缘护套，避免长期震动磨损线材绝缘层引发漏电风险，电机的碳刷仓做了外置式设计，不需要拆开整机外壳就能直接更换碳刷，后期维护的操作门槛大幅降低。设计过程中针对整机的动平衡做了优化，电机转子、输出轴、夹持法兰都做了动平衡校正，剩余不平衡量控制在G2.5等级以内，额定转速11000转/分钟的工作状态下，整机的手传振动值符合手持电动工具的安全标准，降低长期作业引发的振动病风险。齿轮箱的密封结构采用骨架油封加密封垫的双重密封设计，内部填充的润滑脂不会因为高速旋转、温升出现泄漏问题，同时外部的磨削碎屑、粉尘也不会进入齿轮箱内部，延长齿轮传动结构的使用寿命。辅助手柄的安装孔在齿轮箱两侧对称布置，不管是左手还是右手持握的操作人员，都可以根据自己的操作习惯将辅助手柄安装在对应的位置，重负载磨削作业时可以双手握持设备，提升操作稳定性。
