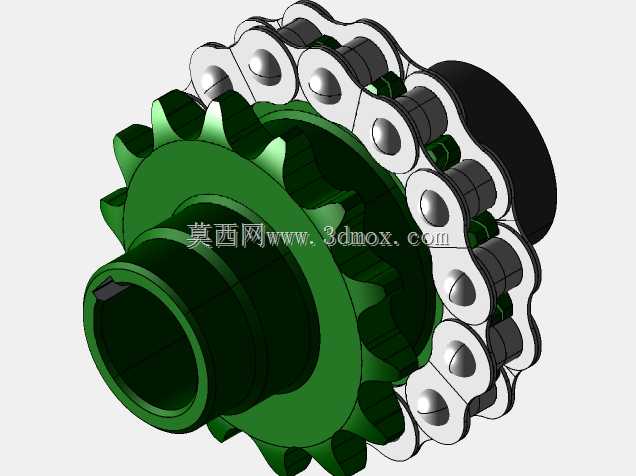

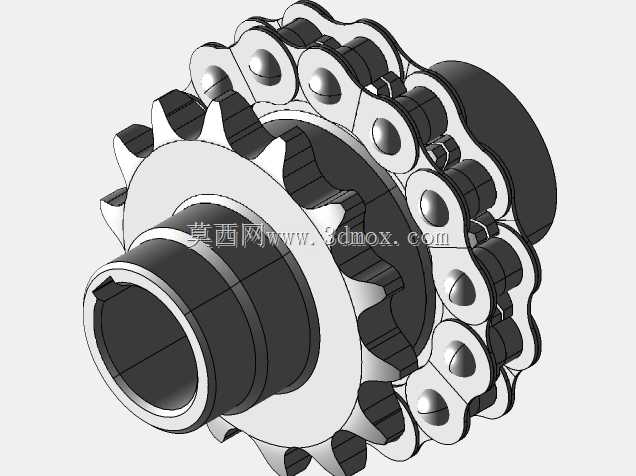

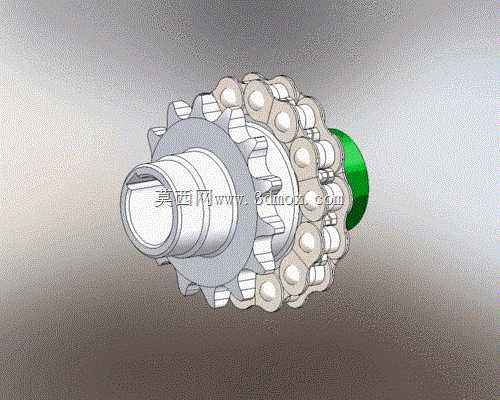

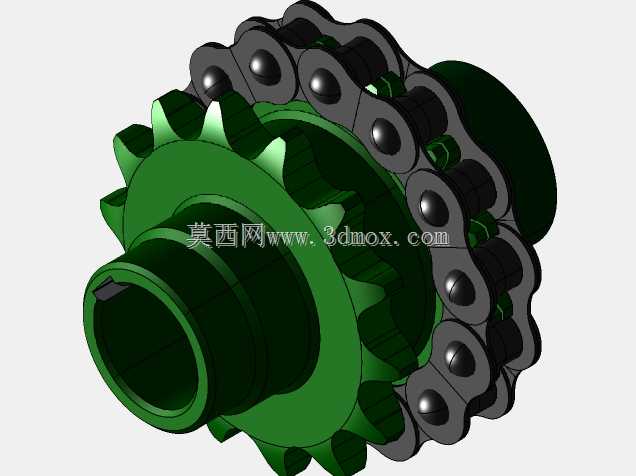

25.4规格链式联轴器传动连接结构

　　在重载传动的动力传输场景里，轴系对中偏差补偿一直是结构设计绕不开的核心问题，尤其是矿山输送、轻工包装、纺织设备这类存在安装误差、运行中受载变形的工位，刚性联轴器很容易因为附加径向载荷造成轴承过早磨损、轴颈疲劳断裂，而这款25.4规格的链式耦合结构，正是针对这类中等扭矩、存在一定角向与径向偏移的传动场景设计的连接部件。从实际使用场景来看，这类链式联轴器常被用在减速机输出端与工作机输入轴的连接工位，比如小型皮带输送机的驱动辊连接、包装线分度机构的动力传递，还有部分农用机械的动力输出轴对接，它不需要像膜片联轴器那样要求极高的安装对中精度，也不像弹性套柱销联轴器那样存在橡胶件老化需要定期更换的问题，

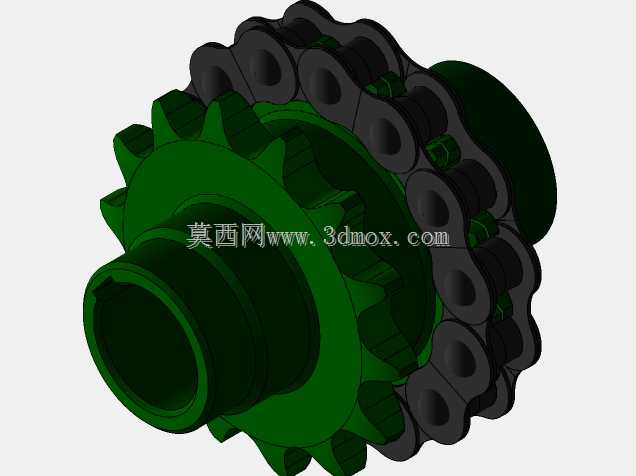

　　依靠双排链条与两个半联轴器上的链轮齿啮合来传递扭矩，结构本身的容错性更强，在多尘、有少量油污的车间环境里也能保持稳定的传动性能。从功能特性上看，这款链式耦合结构的核心优势在于补偿能力，它可以允许两轴之间存在不超过1度的角向偏移，以及0.5mm以内的径向偏移，同时还能补偿少量的轴向窜动，这对于现场安装条件有限、设备运行中机架存在轻微变形的工况来说非常实用；传动过程中，链条的滚子与链轮齿之间存在微小的活动间隙，能够缓冲启动瞬间的冲击载荷，避免硬连接带来的刚性撞击，同时链条本身的金属材质耐温范围宽，在-20℃到120℃的工作环境里都不会出现性能衰减，比带非金属弹性元件的联轴器适用温度范围更广。从设计思路上拆解，

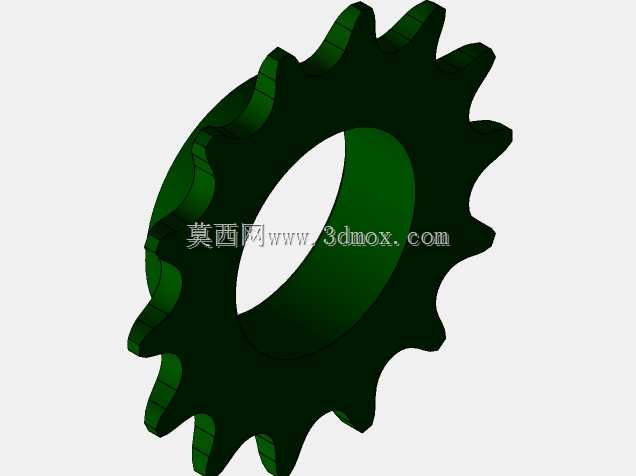

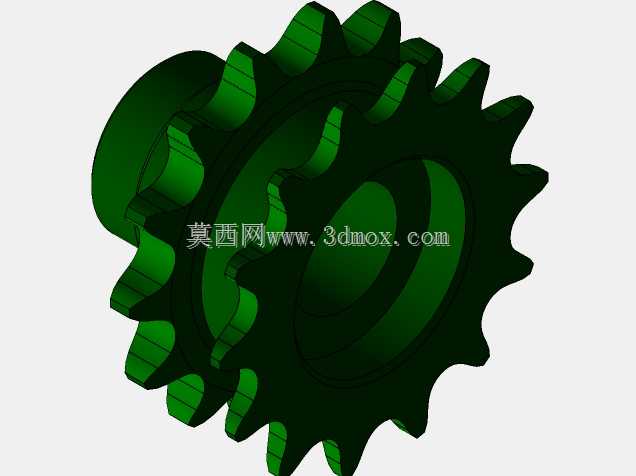

　　两个半联轴器的齿形参数完全匹配标准25.4节距的传动链条，齿廓采用渐开线修形，避免啮合过程中出现卡滞、咬齿的问题，半联轴器的轴孔设计保留了键槽安装位，同时轴孔端面加工有定位止口，安装时可以快速实现轴向定位，不需要反复调整轴向位置；联轴器的整体外径控制在合理范围内，不会因为加装联轴器造成传动系统的径向尺寸过大，适配多数常规安装空间的设备改造与新机设计需求。关于安装边界，这款联轴器的总长度适配轴径在30-45mm区间的动力轴，安装时需要保证两个半联轴器的端面间隙控制在2-3mm，预留出链条安装与热胀冷缩的空间，径向安装空间只需要比联轴器外径大20mm即可，不需要额外预留过大的检修空间，日常维护只需要定期在链条部位涂抹润滑脂，

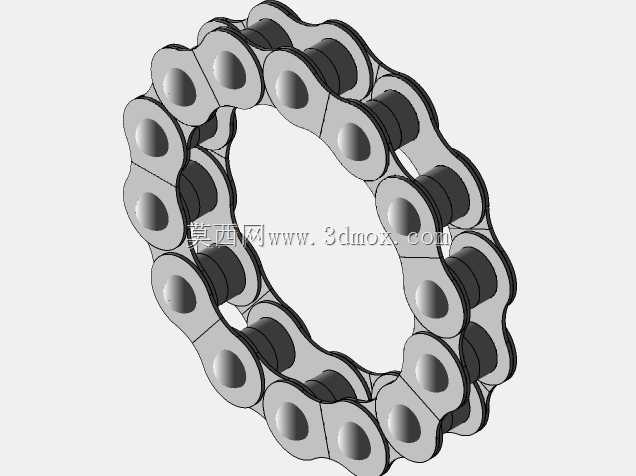

　　就能保证长期稳定运行，相比其他结构的联轴器，维护成本更低，拆装也更方便，不需要移动两端的设备就能完成联轴器的更换，大幅降低了设备停机检修的时间成本。在结构细节处理上，半联轴器的齿根部位做了圆角过渡，避免应力集中造成齿根断裂，链条选用标准双排滚子链，承载能力比单排结构提升一倍以上，能够传递的额定扭矩覆盖多数中小型传动设备的需求，同时链条的连接采用开口销锁止，运行过程中不会出现链条脱开的问题，安全冗余度满足工业设备的使用要求。
