机夹式菱形硬质合金外圆车刀结构

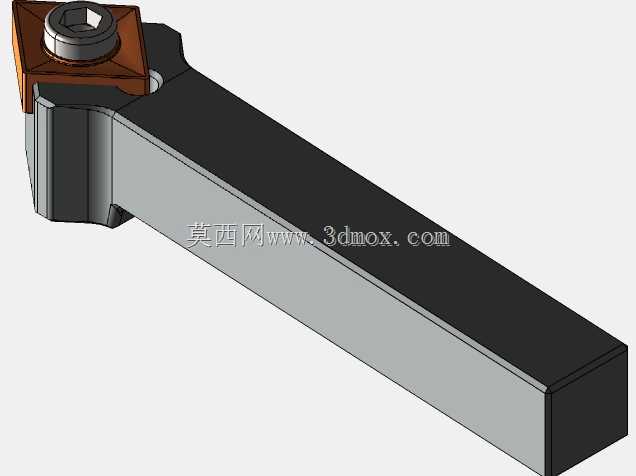

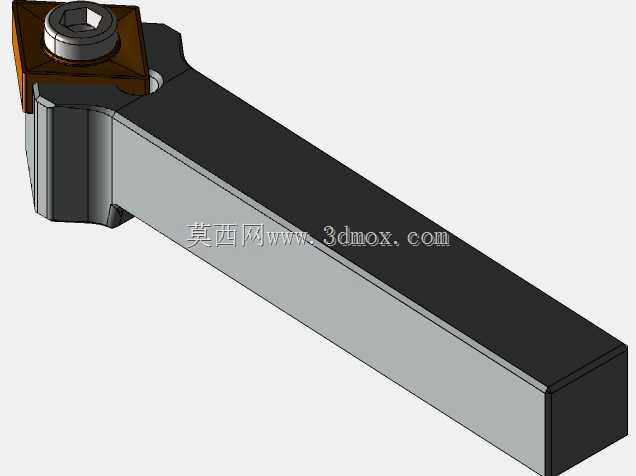

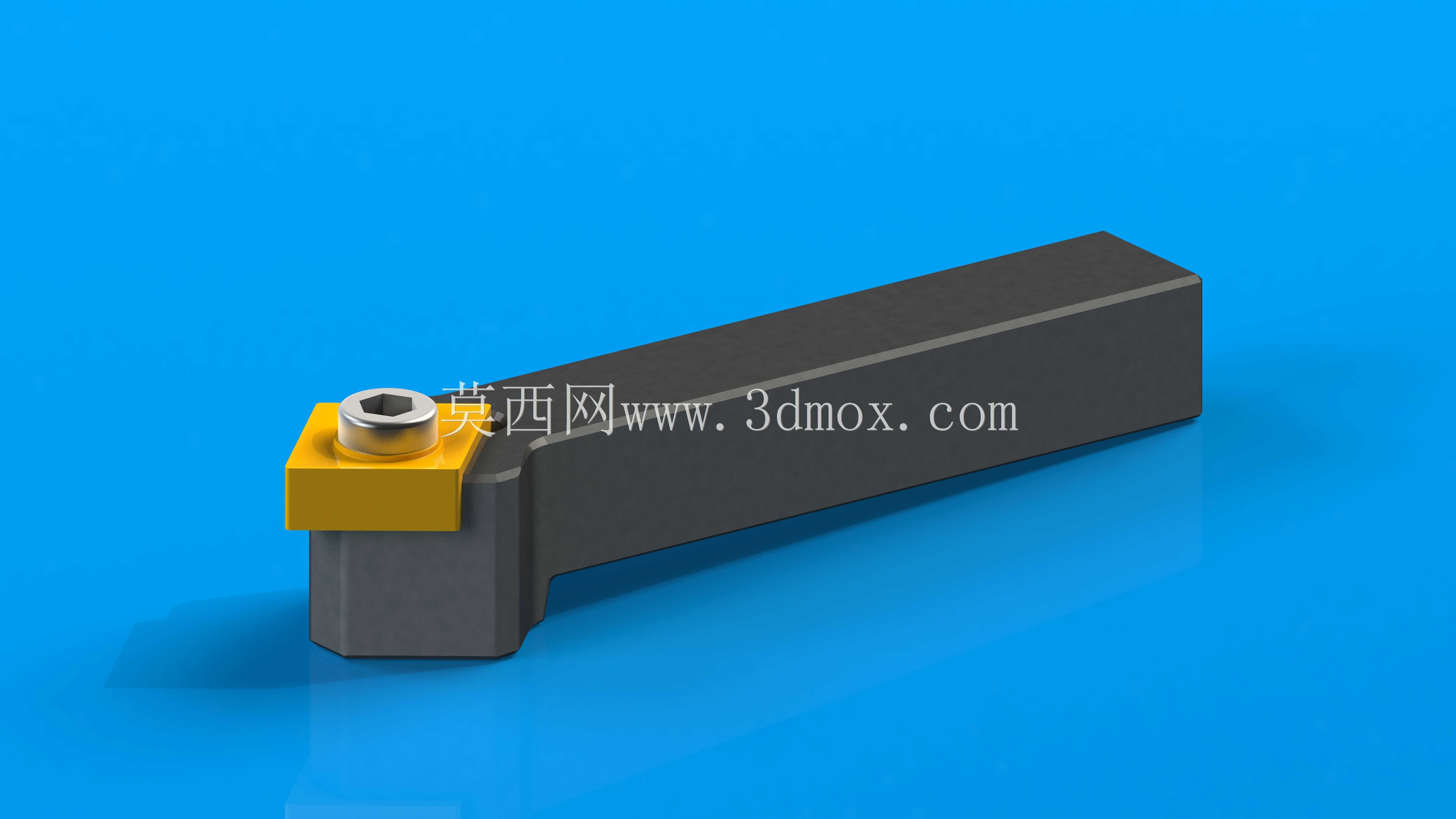

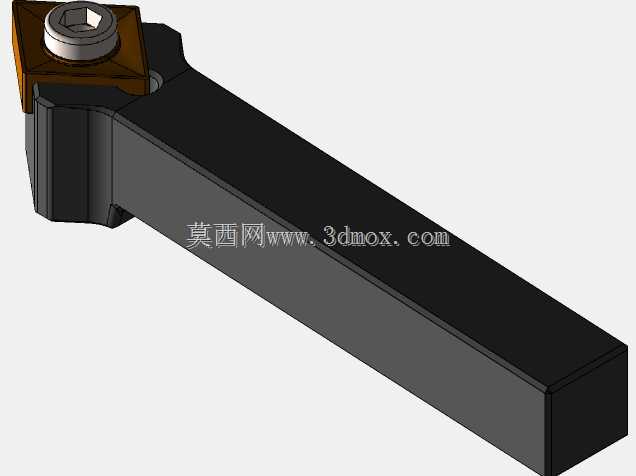

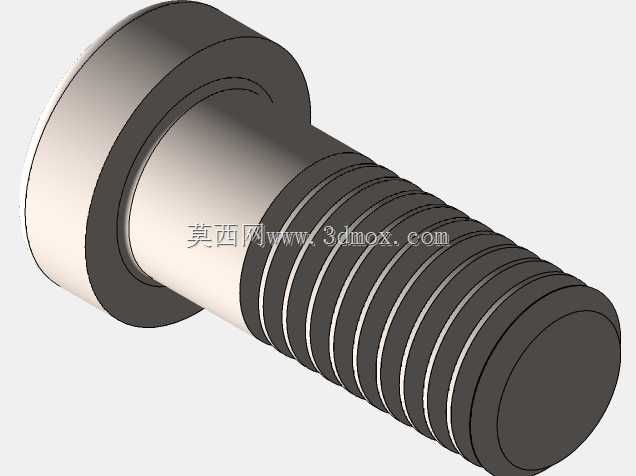

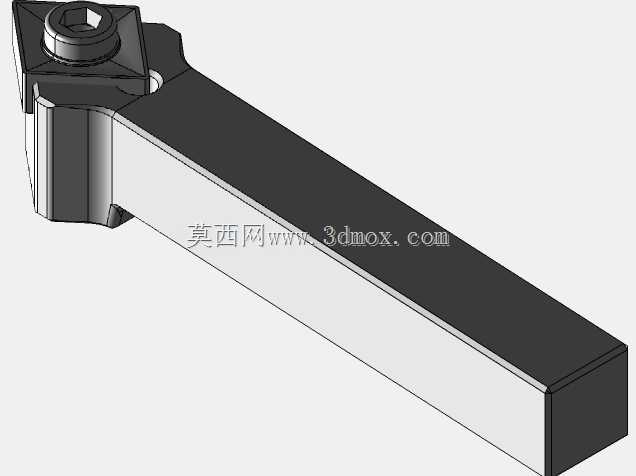

　　这款机夹式车刀主要适配普通卧式车床、数控车床的外圆车削、端面车削加工场景，针对碳钢、合金钢等常规黑色金属的半精、精加工工序设计，刀杆采用矩形截面结构，可直接适配车床刀架的标准装夹槽位，装夹时无需额外改制刀座，压紧螺钉采用内六角结构，刀片更换时仅需标准内六角扳手即可完成操作，换刀时间可控制在一分钟以内，能有效减少批量加工中的停机辅助时长。

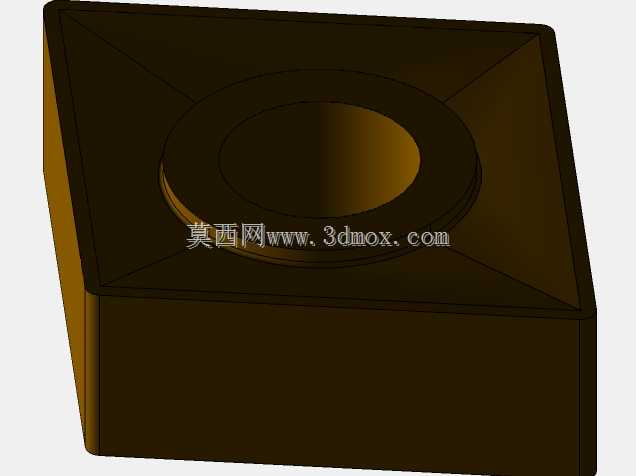

　　刀片采用16×19×5规格的菱形硬质合金刀片，刀尖角度适配80度主偏角加工需求，该角度参数在加工台阶轴类零件时可有效避免刀杆与工件台阶面的干涉，同时兼顾外圆与端面的连续加工，无需中途换刀即可完成轴类零件相邻垂直面的切削作业。刀杆头部采用偏心式压紧结构搭配上压式螺钉锁紧，双重锁紧结构可在大进给量切削时避免刀片发生位移，切削过程中刀片的定位精度可稳定控制在0.02mm以内，能有效保证加工面的尺寸一致性。

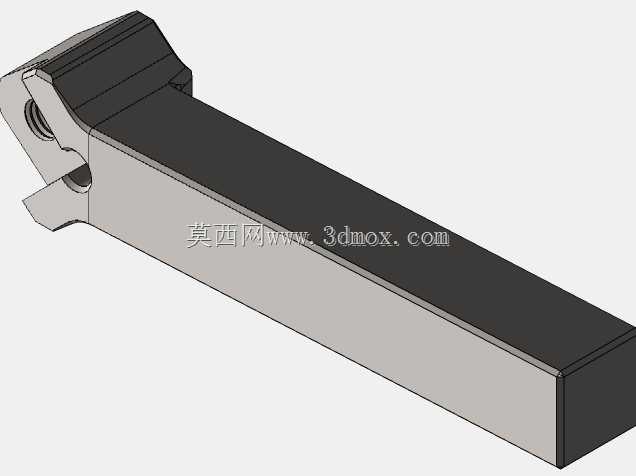

　　刀杆主体采用40Cr调质处理，整体硬度达到HB220-250，头部与刀片接触的定位面经过磨削加工，平面度控制在0.01mm以内，可保证刀片安装后与刀杆的贴合度，避免切削过程中因贴合间隙产生的振动。刀杆的悬伸长度设计适配常规刀架装夹深度，装夹后悬伸量不超过刀杆截面高度的1.5倍，可有效抑制切削颤振，在切削速度120-180m/min、进给量0.15-0.3mm/r的参数区间内，切削过程稳定无明显振纹。

　　从结构设计逻辑来看，刀杆头部的让位槽经过精准计算，在加工最大直径200mm的外圆工件时，刀杆侧面与工件已加工面的安全间隙保持在3mm以上，不会发生刮擦已加工表面的问题。刀片的刀尖高度与刀杆底面的高度差严格控制在标准中心高范围内，装夹后无需额外垫刀片即可对准车床主轴中心，减少了装夹找正的辅助时间。排屑槽的角度设计适配菱形刀片的切削刃方向，切削过程中铁屑可沿排屑槽顺畅排出，不会缠绕在工件或刀杆上，可适配连续切削的长时间加工工况。

　　在实际生产应用中，这款车刀可适配单件小批量维修加工以及中等批量的零件生产场景，刀片磨损后仅需松开压紧螺钉转动刀片即可更换新的切削刃，单片菱形刀片可提供4个可用切削刃，单刃的正常使用寿命可达到连续切削40分钟以上，相比焊接式车刀可减少大量的磨刀辅助时间，同时避免了焊接过程中硬质合金刀片产生的内应力损耗，刀片的有效利用率可提升60%以上。刀杆的整体结构经过刚性强化，在背吃刀量3mm以内的切削工况下，刀杆变形量可控制在0.01mm以内，能有效保证加工零件的圆柱度与端面平面度要求。
