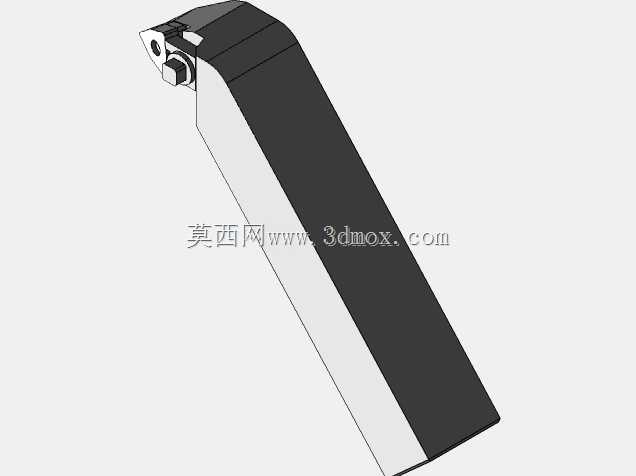

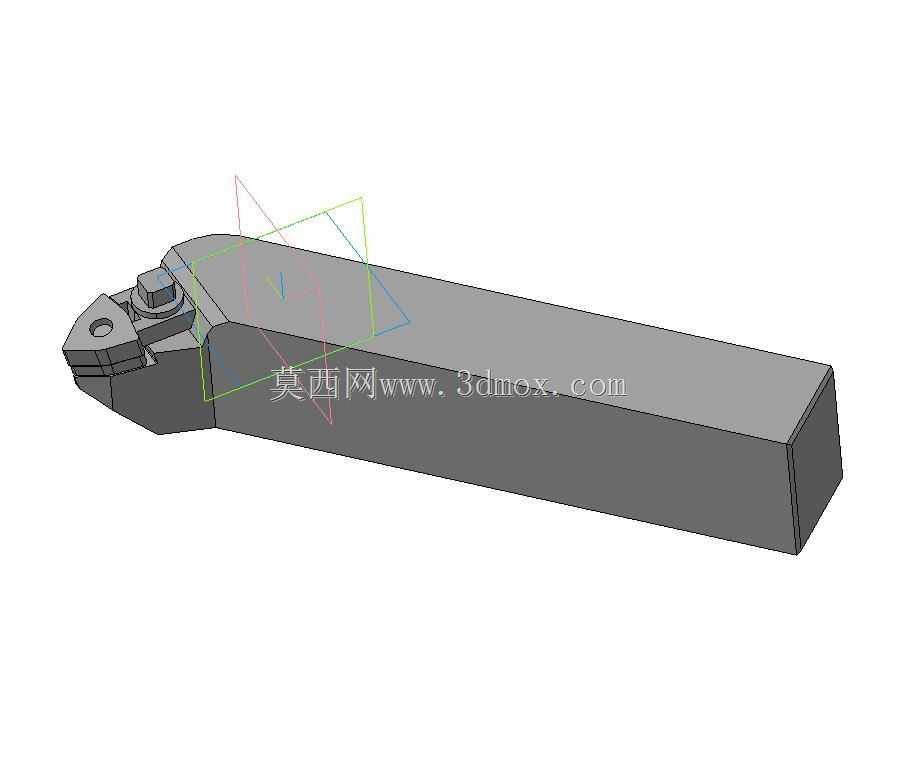

右向通切外圆车刀三维结构设计

项目分类:车刀 发布时间:2022-05-13 ID:632060
  • 右向通切外圆车刀三维结构设计
  • 右向通切外圆车刀三维结构设计

  在普通卧式车床、数控车床的外圆车削加工场景中,这类右向通切车刀是轴类、盘类零件外轮廓连续走刀加工的核心执行部件,主要承担工件外圆柱面、台阶端面过渡处的连续切削作业,适配碳钢、合金钢、有色金属等多种常见金属材料的粗加工、半精加工工序,能在常规切削参数下完成长行程连续走刀,避免频繁换刀带来的装夹误差与加工节拍损耗。从结构设计逻辑来看,这款车刀采用机夹式压紧结构,刀杆主体为矩形截面长条结构,这种截面设计是为了匹配车床刀架的标准装夹槽尺寸,装夹时可通过刀架侧顶螺钉、上压块实现完全定位,矩形截面的抗扭、抗弯刚度表现优于同截面积的其他截面刀杆,能在大切深、高进给的切削工况下减少刀杆振颤,避免加工表面出现振纹,提升切削过程的稳定性。

  刀头部位的刀片安装槽设计在刀杆前端左侧,匹配右向切削的走刀方向——也就是车床主轴正转时,刀具从尾座方向往主轴箱方向进给的常规加工走刀路径,刀片槽的定位基面做了精密贴合设计,保证刀片安装后刀尖高度与刀杆底面的尺寸公差控制在极小范围内,减少装刀时的对刀时间,压紧结构采用顶部螺钉压板式设计,压板同时压合刀片的上表面与侧定位面,既可以承受切削过程中产生的主切削力反向冲击力,也能抵消进给方向的切削抗力,避免刀片在连续切削过程中出现位移或崩损。从安装边界尺寸来看,刀杆的矩形截面宽度、高度均匹配标准车床刀架的装夹尺寸范围,刀杆总长度适配常规中小型车床的刀架行程,不会出现刀杆过长导致的装夹干涉、或者刀杆过短无法到达加工工位的问题,

  刀头部位的伸出长度经过优化,在保证足够排屑空间的前提下,尽可能缩短刀头悬伸量,降低切削过程中的让刀量,保证加工尺寸的一致性。在实际加工应用中,这款车刀的排屑空间经过针对性设计,刀头前方的排屑槽导向角度适配连续切削的切屑流向,能引导带状切屑向工件待加工表面方向排出,避免切屑缠绕在工件或刀杆上刮伤已加工表面,同时刀杆的刀片更换操作无需将整刀从刀架上拆下,仅需松开顶部压紧螺钉即可完成刀片转位或更换,能大幅缩短换刀辅助时间,适合批量零件的连续加工作业。设计过程中针对刀杆的受力变形做了结构优化,刀杆主体采用整体式结构,没有多余的拼接或减重结构,保证刀杆整体的刚性,刀头部位与刀杆主体的过渡处采用大圆角过渡,避免应力集中导致的刀杆断裂风险,

  在主切削力作用的方向上,刀杆的截面厚度做了针对性加强,能承受粗加工时大切深带来的切削载荷,同时刀片的安装角度经过预设,主偏角、刃倾角均适配外圆连续切削的工况,保证切削过程中切削力的合理分配,减少径向切削力对工件的顶弯作用,尤其是在加工细长轴类零件时,合理的主偏角设计能有效降低工件的弯曲变形,提升加工精度。在实际选型适配时,这类右向通切车刀可匹配多种材质的可转位刀片,根据加工材料的不同更换对应牌号的刀片即可完成不同切削工况的适配,无需更换整支刀杆,能降低刀具的综合使用成本,刀杆的安装基准面经过精密磨削,底面与侧面的垂直度、平面度均满足机床装夹的精度要求,装夹后无需过多调整即可保证刀尖的中心高与机床主轴中心重合,避免因中心高偏差导致的刀具崩损、加工表面质量下降等问题。
