车床进给刻度手轮三维结构设计

　　这款带刻度的手轮构件，主要应用于普通卧式车床、小型仪表车床的刀架进给调节工位，也可适配铣床、磨床等通用金属切削设备的手动微调轴系，是机床进给系统里直接和操作人员交互的核心操作部件。从实际使用场景来看，操作人员转动手轮时，会通过手轮连接的光轴将旋转扭矩传递给进给箱内的丝杠螺母副，最终带动刀架完成横向或纵向的精准位移，手轮外圈的刻度环直接对应刀架的移动距离，常规配置下每一小格刻度对应0.02mm或0.01mm的进给量，是操作人员控制切削深度、保证加工尺寸精度的直接参照。

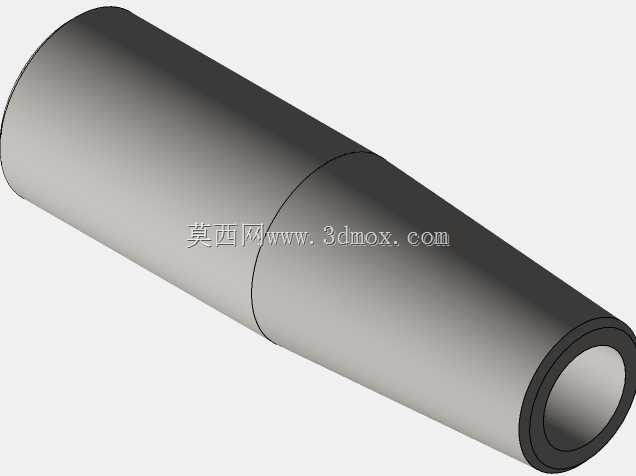

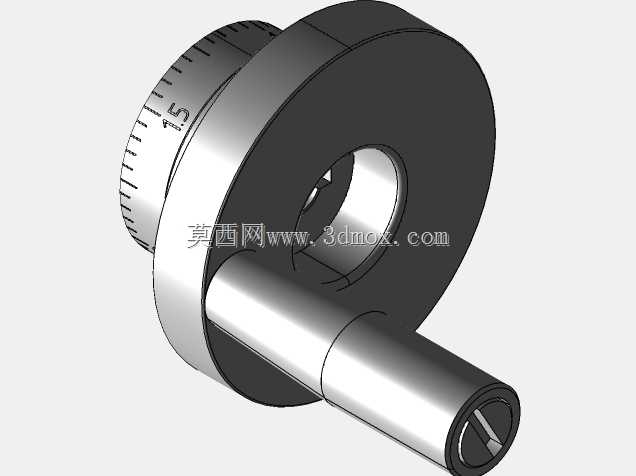

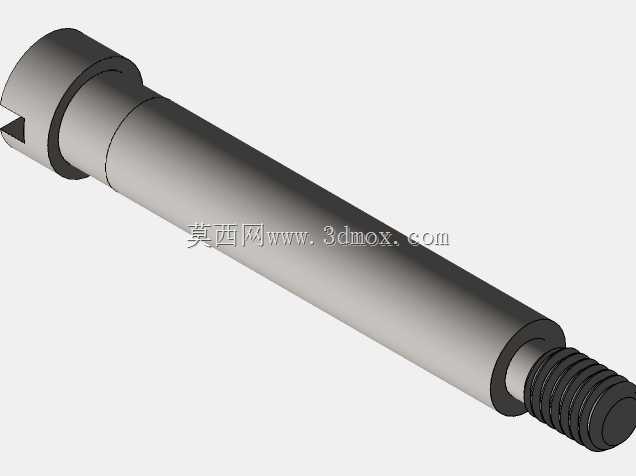

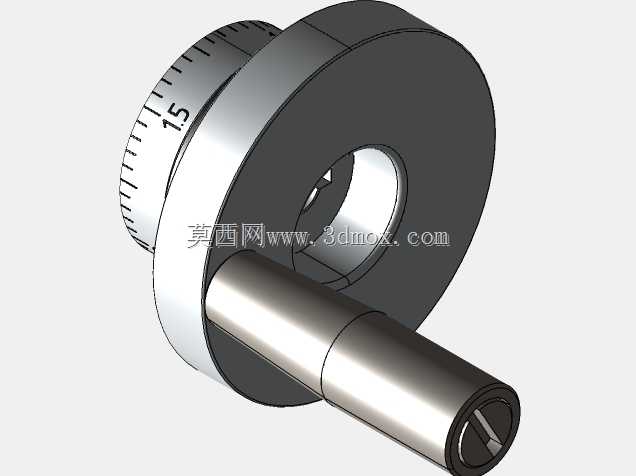

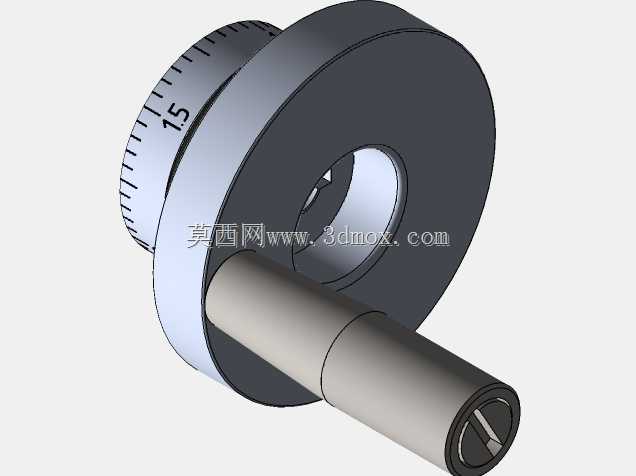

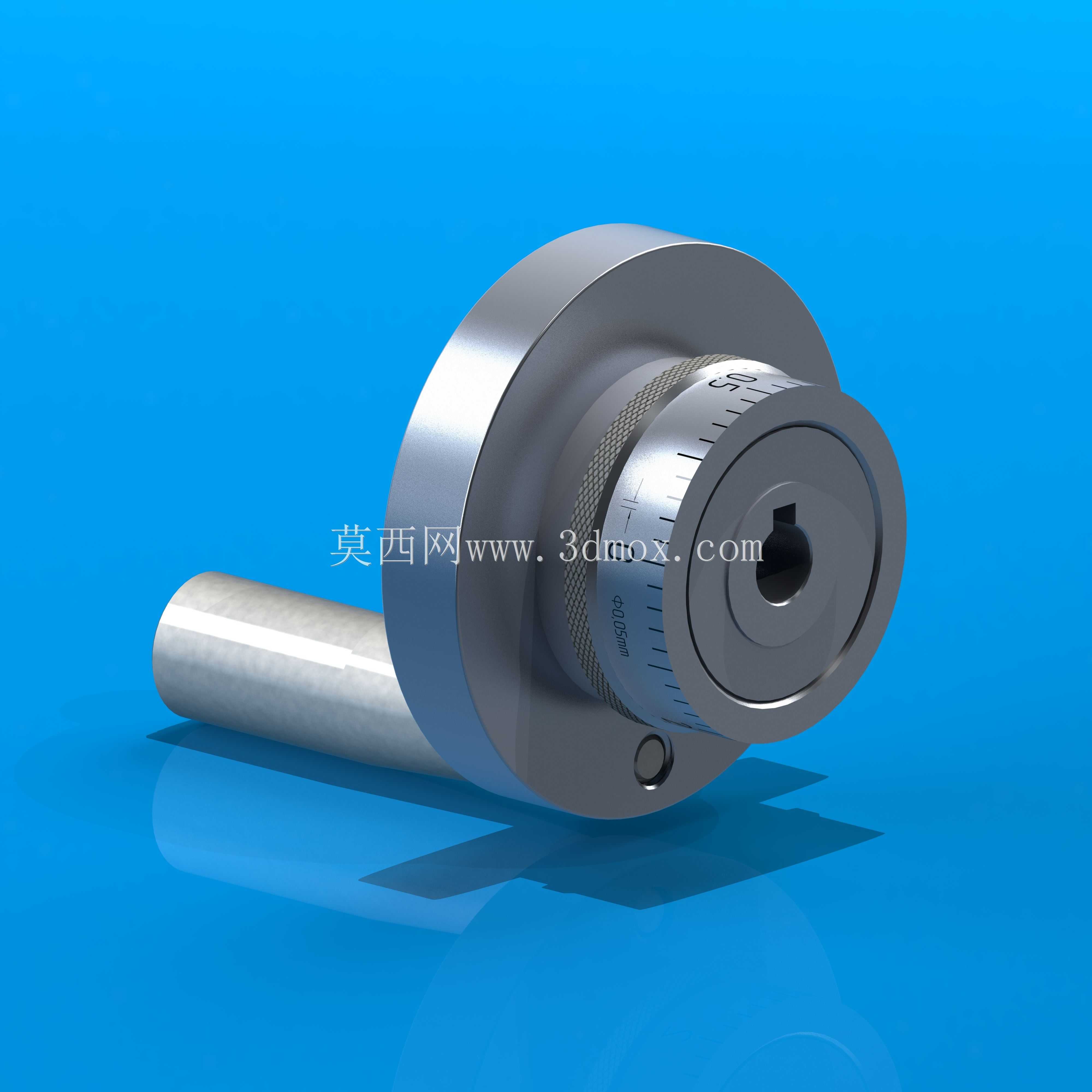

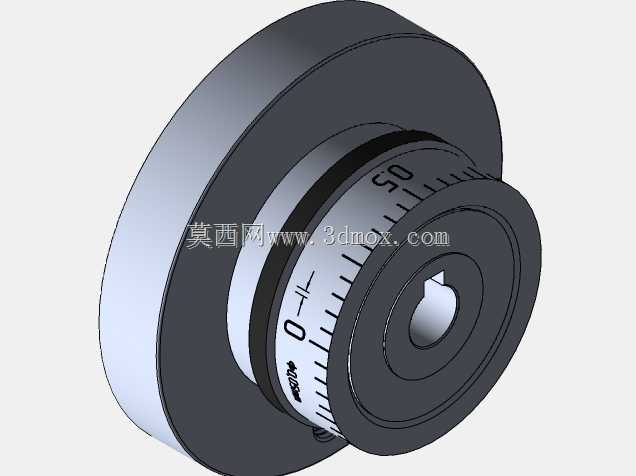

　　从结构设计逻辑来看，整个构件分为三个核心功能段：最外侧的滚花握持段、中间的刻度标识段、内侧的轴系连接段。握持段采用网纹滚花设计，滚花深度控制在0.3-0.5mm之间，既保证操作人员戴劳保手套操作时不会打滑，又不会因为滚花过深积存切削液与金属碎屑，日常清理维护更方便。中间的刻度环采用过盈配合与手轮基体装配，刻度环表面做发黑处理，刻度线采用激光蚀刻填充白色耐油涂料，即使长期接触切削液、润滑油也不会出现刻度模糊脱落的问题，刻度环的零位位置设置了定位凹点，可配合床身的定位销完成零位校准，方便批量加工时快速复位。内侧的轴连接端采用标准内孔键槽结构，可直接与直径匹配的进给光轴配合，键槽尺寸符合GB/T 1095普通平键标准，不需要额外加工转接件就能完成装配，连接端侧面还设置了紧定螺钉孔，装配时拧入紧定螺钉可将手轮与光轴完全锁死，避免正反转切换时手轮出现空程窜动，影响进给精度。

　　从安装边界尺寸来看，手轮的最大外径适配常规小型车床的操作空间，不会和床身护罩、拖板其他部件产生运动干涉，手轮伸出轴段的长度控制在合理范围，操作人员站在机床操作位时手臂自然弯曲即可握持操作，不需要过度前倾或侧身，符合人机工程学要求。手轮基体采用45号钢整体车削加工成型，表面做镀硬铬处理，硬度可达HV600以上，耐磨损且不易生锈，即使在车间多油、多切削液飞溅的环境下长期使用，也不会出现表面锈蚀剥落的问题。刻度环与基体的配合面做了精磨处理，同轴度公差控制在0.01mm以内，转动时不会出现偏心晃动，保证刻度读数的准确性。手轮端面还设置了一个小型的定位钢珠孔，配合床身的弹簧顶珠结构，每转动一格刻度会产生清晰的顿挫感，操作人员即使目视观察切削区域，也能通过手感判断进给的格数，不用反复低头确认刻度，提升操作效率。

　　在实际装配调试时，需要先将进给光轴的连接端擦拭干净，涂少量润滑脂后将手轮平稳推入，对准键槽装入平键，再拧紧紧定螺钉，之后转动手轮检查全程是否有卡滞、晃动的情况，确认刻度环零位与床身基准对齐后即可投入使用。日常维护时只需要定期擦拭表面的油污与碎屑，每半年在连接轴位置加注少量润滑油即可，不需要复杂的保养流程。这款手轮的结构完全适配常规中小型机床的进给系统，不需要对原有设备做结构改造就能直接替换原有损坏的手轮部件，也可用于小型非标自动化设备的手动调节工位，作为微调操作部件使用，其稳定的结构精度与耐用性，能够满足金属加工车间长期高频使用的需求。
