带刻度限位调节手轮旋钮结构

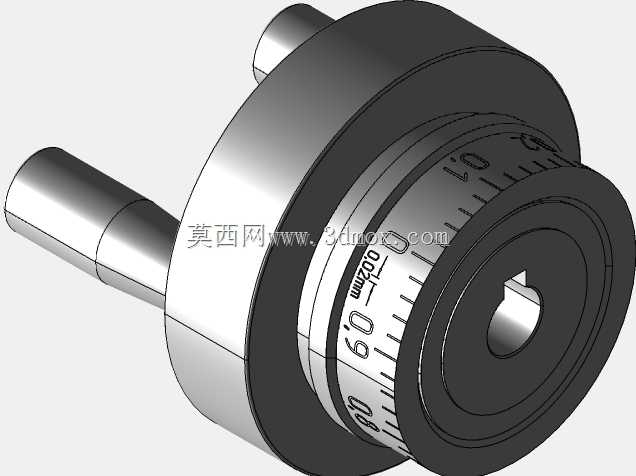

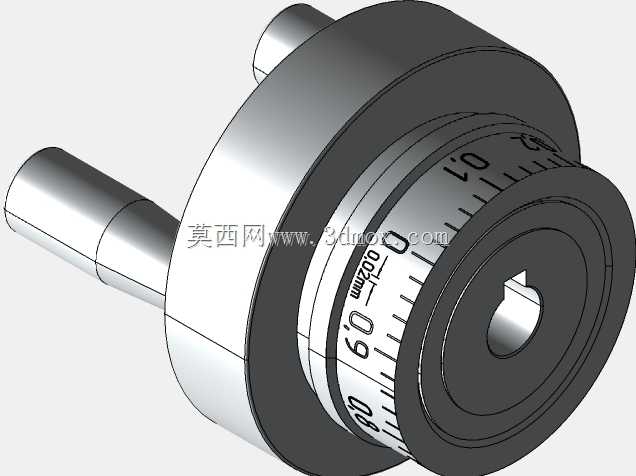

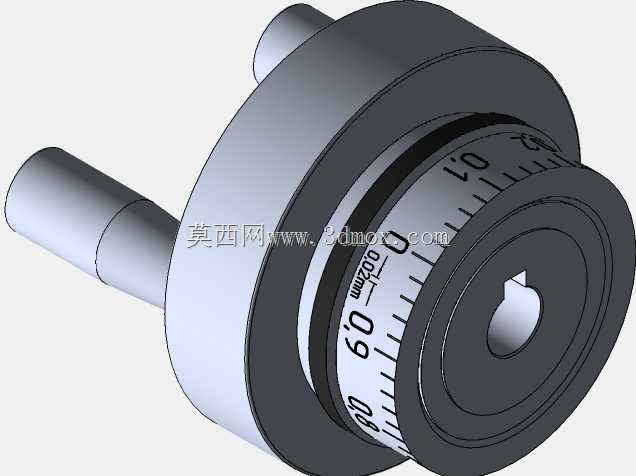

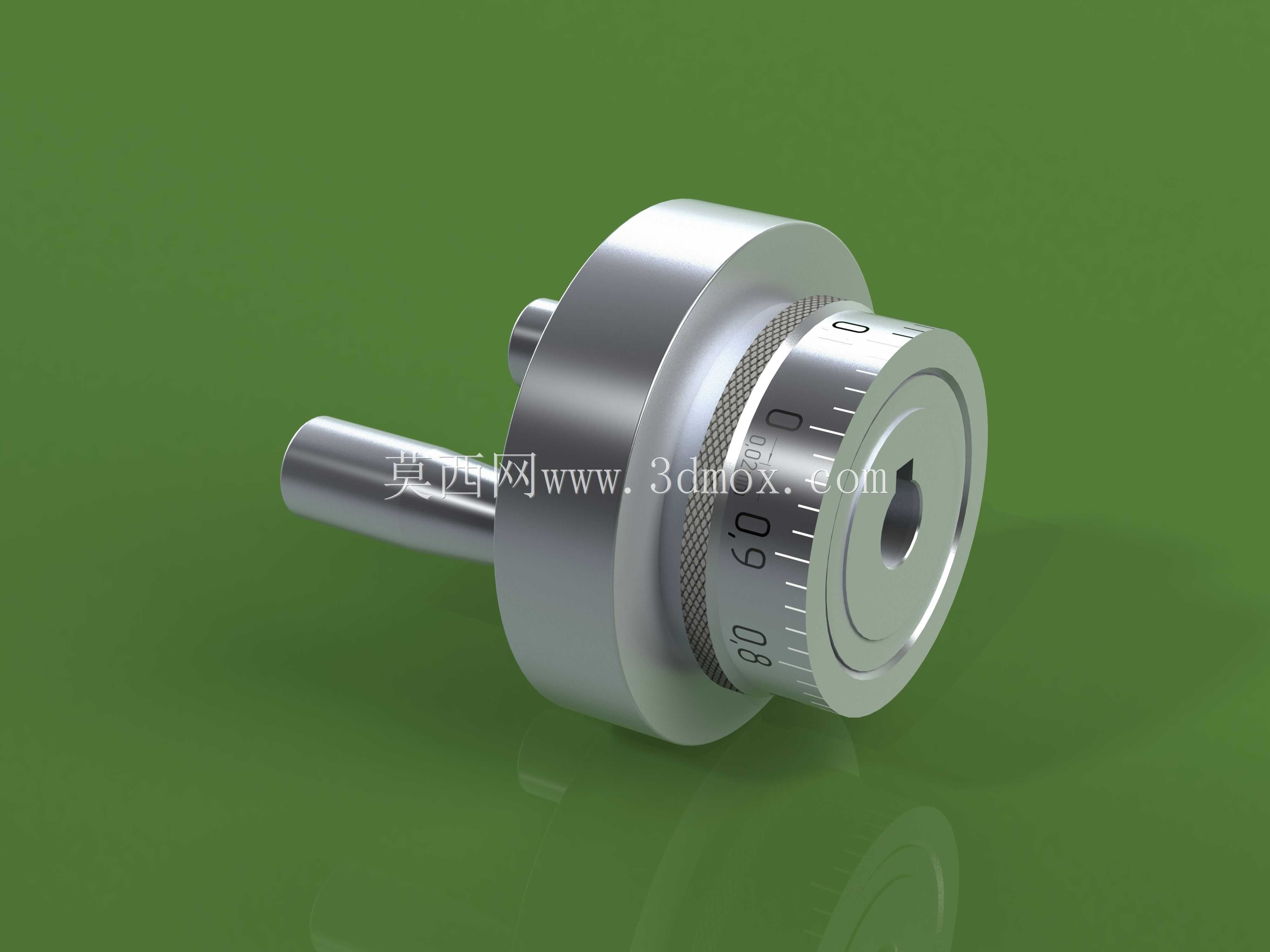

　　这款带刻度的调节手轮结构，常见于各类需要精准进给、微量调节的工业设备操作端，比如小型车床的进给微调机构、试验台的位移调节工位、光学检测设备的焦距调整轴端，也会用在一些专用工装的定位调节环节，替代无刻度的光面手轮，让操作人员无需额外加装百分表就能直观读取调节位移量，降低现场操作的读数成本。从结构设计来看，手轮主体采用阶梯轴一体式布局，伸出的光轴段是安装配合段，直接和设备的调节丝杆、阀杆或者转轴配合，轴径公差按照过渡配合设计，装配时可以通过侧面的顶丝孔锁紧，避免手轮和转轴之间出现相对窜动，保证转动调节时的力矩传递稳定。手轮的握持轮缘做了滚花纹理处理，滚花的节距按照手动操作的摩擦力需求设计，即使操作人员手上沾有少量切削液或者润滑脂，

　　转动时也不会出现打滑，轮缘的直径控制在手动操作舒适的区间，单手握持转动时不需要过大的握持力，长时间微调操作也不会产生明显的手部疲劳。侧面的刻度环是整个结构的核心功能部分，刻度采用圆周均匀蚀刻方式，整圈刻度按照常用的调节精度做分度，每格刻度对应固定的进给量，和配套丝杆的导程匹配时，转动一格就能对应确定的直线位移，刻度环和手轮主体采用过盈压装配合，避免长期使用后刻度环和手轮出现相对转动，导致读数偏差。中心的内孔做了沉台设计，既可以避让转轴端部的锁紧螺母，也能在安装时起到导向作用，让手轮可以顺畅套入转轴端部，不会出现卡滞。安装边界方面，手轮的轴向总长度适配多数小型调节机构的轴端伸出长度，不需要额外对设备转轴做截短加工，

　　轮缘的最大外径不会和设备周边的防护罩、操作面板产生干涉，安装时只需要保证转轴端部和手轮内孔的同轴度，就能保证转动顺畅无卡滞。设计过程中，首先考虑的是手动操作的人机工程学，轮缘的厚度、滚花的深度都经过实际操作验证，避免过薄硌手或者过厚握持不便；其次是刻度的可读性，刻度线的宽度、数字的蚀刻深度都保证在常规操作距离下可以清晰辨识，不会因为长期磨损导致刻度模糊；再者是结构的耐用性，整体采用金属材质加工，受力部位没有薄弱的薄壁结构，即使操作时施加较大的转动力矩，也不会出现轮缘断裂、轴段变形的问题。实际使用场景中，这类带刻度手轮往往用在开环调节的工位，不需要加装数显读数装置就能实现定量调节，相比普通手轮加外置刻度盘的结构，集成度更高，

　　安装占用空间更小，装配工序更简单，在小型台式设备、便携检测装置、手动调节工装里的应用占比很高。结构上没有多余的复杂零件，拆解后只有手轮主体、刻度环两个主要零件，没有易损的弹性件或者塑料件，长期使用不需要频繁维护，即使在有少量切屑、粉尘的加工车间环境里，也不会因为杂物进入结构内部导致转动卡滞，日常只需要定期在配合轴段添加少量润滑脂，就能保证转动手感顺滑。刻度环的零位可以在安装时根据设备的初始位置调整，松开顶丝转动刻度环对准零位标记后再锁紧，就能适配不同设备的初始定位需求，不需要针对不同设备单独加工对应零位的手轮，通用化程度较高。
