小型推力轴承8x16x5规格结构设计

　　在精密传动、小型仪器仪表、微型执行机构这类对轴向承载空间有严格限制的场景里，小规格推力轴承的选型与结构合理性，直接决定整套机构的轴向窜动量、运行寿命与噪音表现。这款8x16x5规格的推力轴承，核心作用是承担纯轴向方向的载荷，隔绝轴系运转过程中产生的轴向窜动，避免轴端直接与安装基座发生硬摩擦，在小型电动工具、精密调节机构、微型减速机的输出端定位环节，这类小尺寸推力轴承的应用十分普遍。

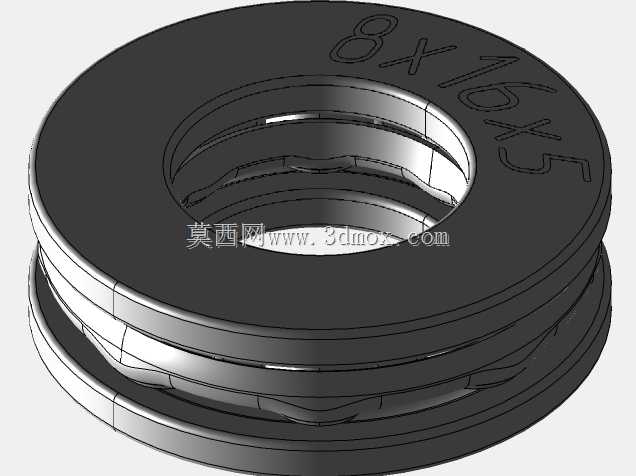

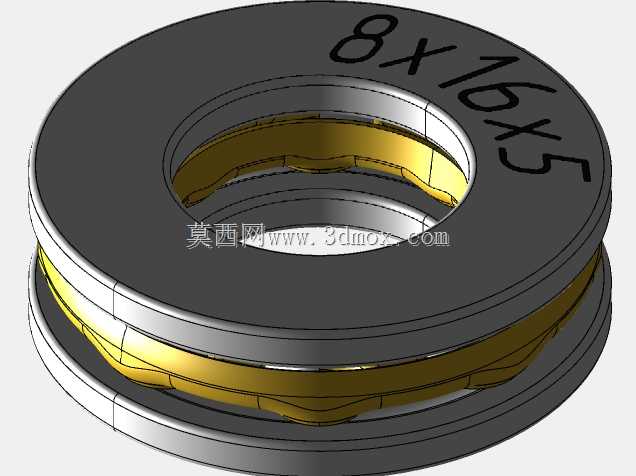

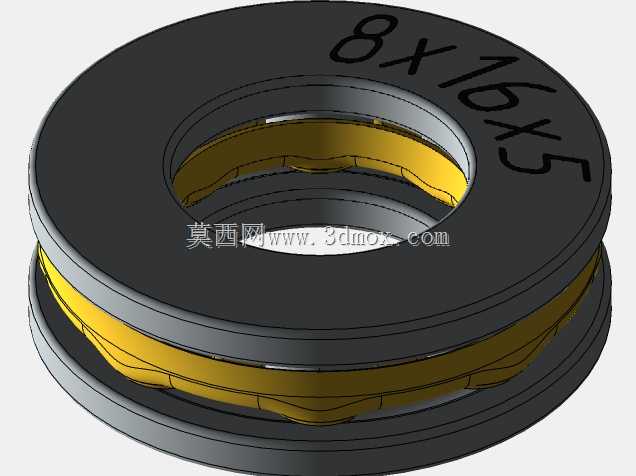

　　从结构设计逻辑来看，这类推力轴承采用分体式垫圈加滚动体的组合结构，上下两片轴圈与座圈分别对应轴的安装位和基座安装位，中间的保持架均匀分隔滚动体，避免滚动体在运转过程中发生相互摩擦挤压。设计过程中首先要明确安装边界：内孔适配直径8mm的轴段，外径最大安装尺寸不超过16mm，轴向安装总厚度严格控制在5mm，这个尺寸边界决定了滚动体的直径、保持架的厚度以及垫圈的壁厚都需要做精细化分配，不能出现尺寸超差导致安装后轴向间隙过大或者压死的问题。

　　实际选型应用时，这类轴承不适合承担径向载荷，仅能对单方向或者双向的轴向力做支撑，在安装过程中需要保证轴圈与轴的同轴度，座圈与基座安装面的平行度，否则会出现滚动体受力不均，局部应力集中导致早期点蚀的问题。设计建模阶段，需要重点关注滚道的曲率半径，滚道曲率要略大于滚动体的半径，保证滚动体与滚道之间是点接触而非面接触，降低运转过程中的摩擦阻力，同时要给保持架留出足够的运转间隙，避免高速运转时保持架与垫圈发生剐蹭。

　　从实际使用场景出发，这类小尺寸推力轴承常出现在通讯设备的调节旋钮机构、小型精密云台的轴向定位结构、微型电机的输出端止推位置，这些场景的共同特点是安装空间局促，轴向载荷不大但对运转平顺性要求高，不允许出现明显的轴向窜动。建模过程中需要严格控制各零件的形位公差：轴圈的内孔与端面的垂直度、座圈的外径与端面的平行度、滚动体的直径一致性，这些公差累积起来会直接影响轴承装配后的端跳精度，端跳过大的话会导致轴系运转时出现轴向抖动，影响整套设备的运行精度。

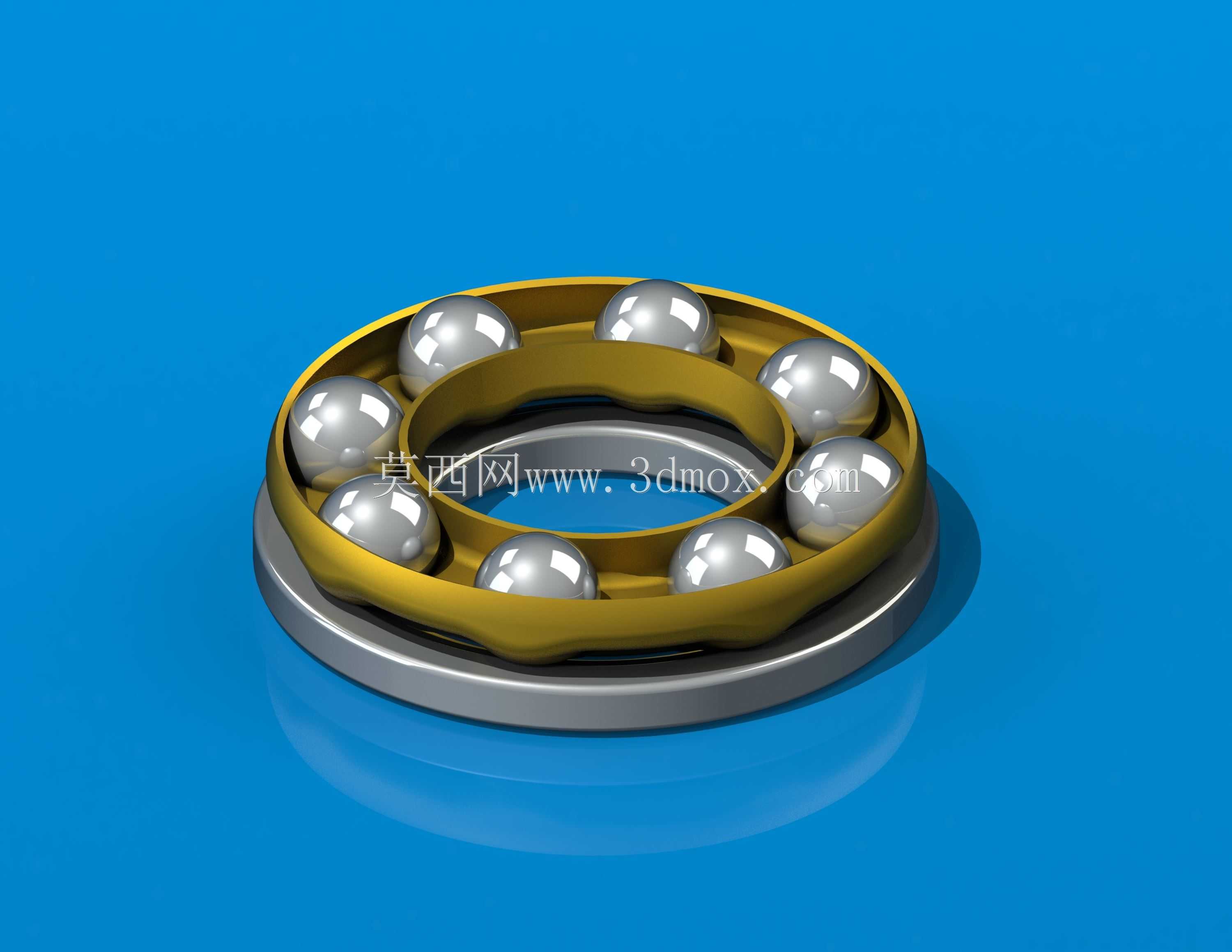

　　另外在结构细节处理上，垫圈的内外径边缘需要做微小的倒角处理，一方面是避免安装时锐边划伤轴或者基座的安装面，另一方面可以去除热处理后的应力集中边缘，降低垫圈在受冲击载荷时出现崩边的概率。保持架采用兜孔结构，每个兜孔对应一颗滚动体，兜孔的间隙控制在滚动体直径的千分之五左右，间隙过大会导致滚动体运转时晃动产生噪音，间隙过小则会出现卡滞，导致轴承转动不灵活。

　　在做装配验证的时候，需要模拟实际安装的预紧状态，给轴承施加额定的轴向预紧力，检查转动过程中是否有卡滞点，测量轴向的窜动量是否在设计允许的范围内。这类小规格轴承的润滑通常采用脂润滑，建模时不需要额外设计密封结构，依靠安装位置的周边结构就可以实现润滑脂的留存，避免润滑脂流失导致轴承干磨。很多新手工程师在选用这类轴承时容易忽略安装面的平面度要求，如果基座安装面存在局部凸起或者倾斜，会导致轴承的座圈受压不均，运转很短时间就会出现滚道磨损，所以在配套结构设计时，轴承的安装基准面必须保证足够的平面度，粗糙度控制在Ra1.6以下，才能保证轴承的性能充分发挥。
