压注式弹簧油杯润滑部件结构设计

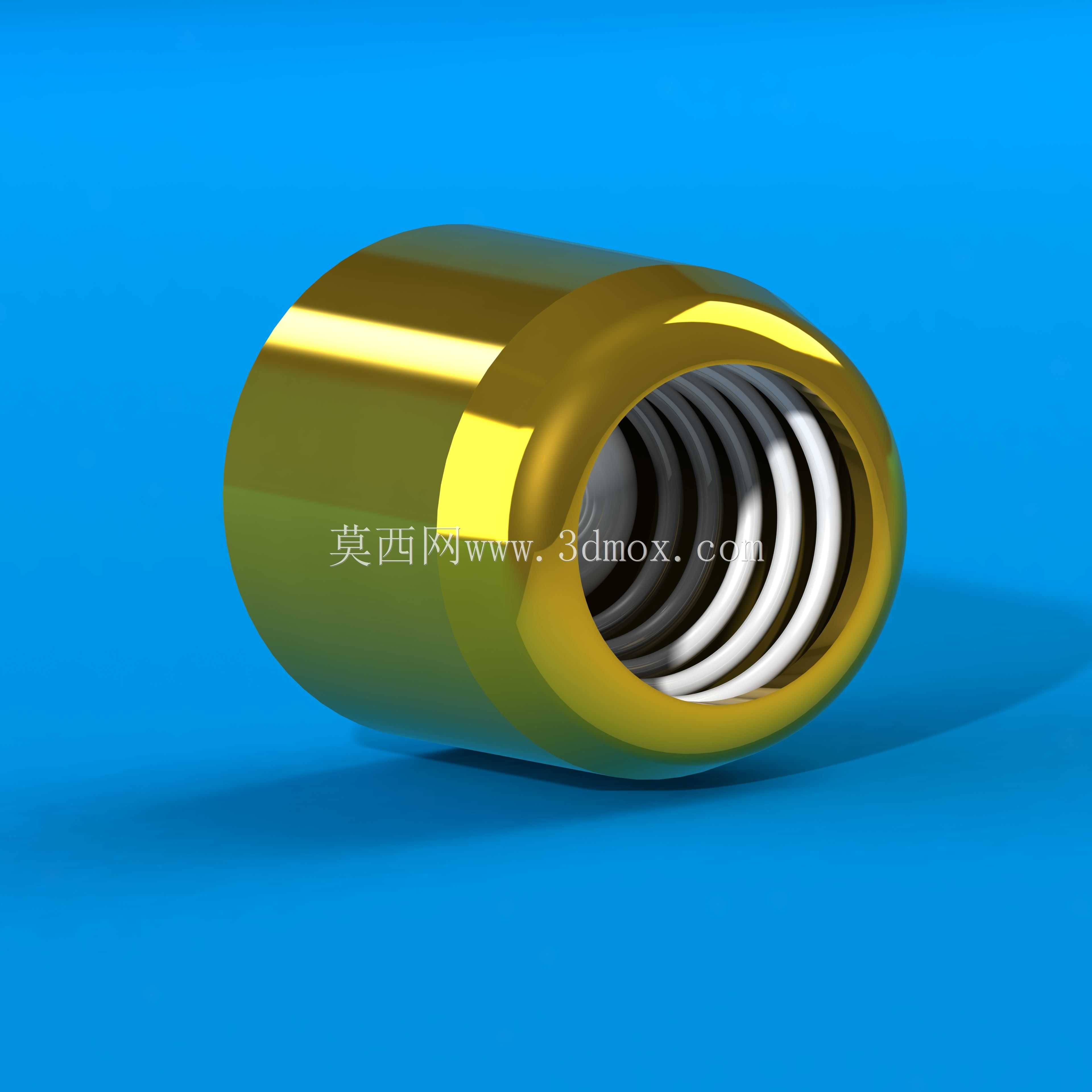

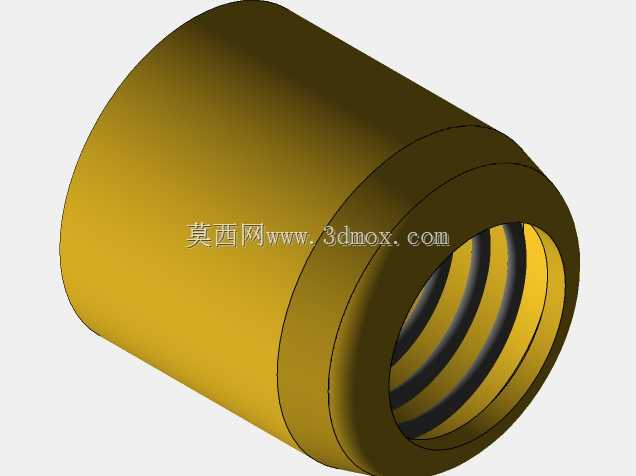

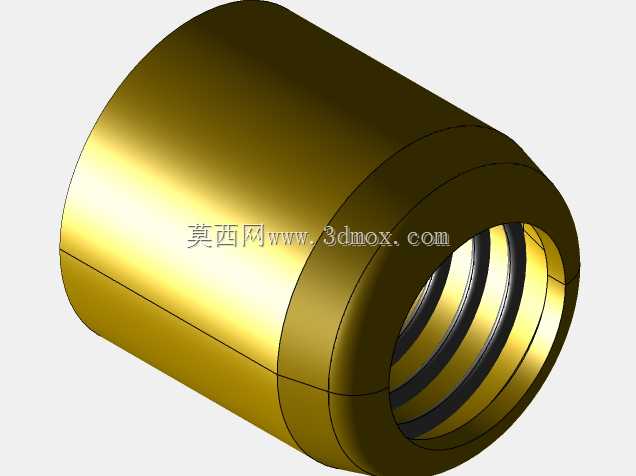

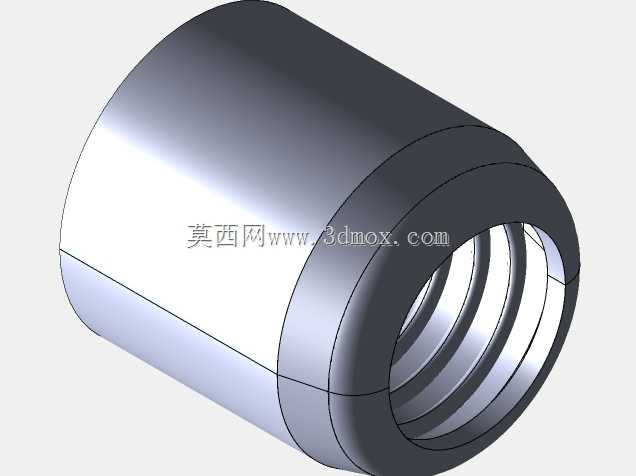

　　在各类低速重载、间歇运转的通用机械传动节点上，弹簧式油杯是应用极广的间歇润滑部件，常见于冲床滑块导轨、小型减速机输入轴端、农用机械铰接销轴、工装夹具转动副等位置，这类点位不需要连续强制供油，却需要在设备保养周期内持续留存定量润滑脂，避免摩擦副出现干磨拉伤。这款弹簧油杯的整体结构采用一体式杯体搭配内置压缩弹簧与钢珠止回结构，外表面做镀彩锌钝化处理，能适应车间切削液飞溅、户外轻度潮湿的常规工况，不会在常规使用周期内出现锈蚀卡滞。从结构设计逻辑来看，杯体一端加工内螺纹用于和设备润滑点位的油嘴对接，螺纹规格适配常规的公制细牙润滑接口，安装时不需要额外加工过渡接头，直接拧入设备预设的螺纹孔即可完成固定，

　　安装后杯体突出设备表面的高度控制在合理范围，不会和周边的防护罩、传动部件产生运动干涉。内置的弹簧始终对出油口的钢珠施加恒定预紧力，常态下钢珠封堵出油通道，避免润滑脂受设备运转振动出现异常泄漏，也能阻挡外界的粉尘、切削碎屑进入油杯内部污染润滑介质；当使用油枪加注润滑脂时，注油压力克服弹簧预紧力推开钢珠，润滑脂顺利进入摩擦副间隙，注油完成后弹簧自动复位封堵通道，整个注油过程不需要拆解部件，日常保养操作效率极高。杯体的内部容积经过匹配计算，单次注脂后可以满足普通摩擦副1-2个月的润滑需求，不需要频繁补脂，适配多数工厂月度、季度的设备保养节奏。外形设计上杯体采用外六角与圆柱结合的结构，靠近安装端的六角结构可以用普通开口扳手直接拧动，

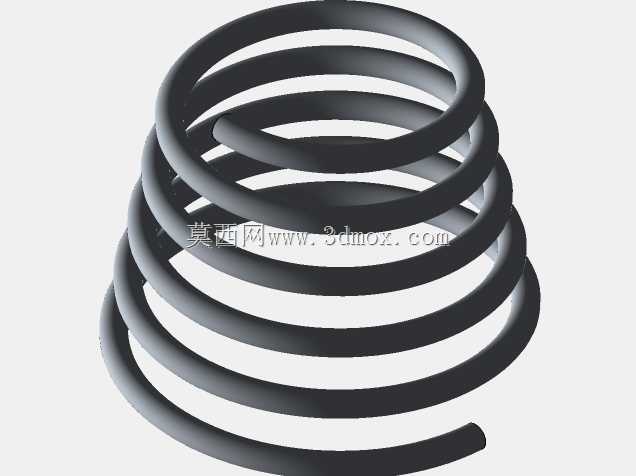

　　不需要专用工装，安装扭矩控制在合理区间就能保证密封不渗漏，不会因为拧接过紧导致螺纹滑牙或者杯体变形。出油口的通道直径做了梯度设计，靠近弹簧端的通道直径略大于对接设备端的直径，能保证润滑脂在压力作用下顺畅流出，不会在杯体内残留老旧脂块堵塞通道。在实际选型应用中，这类弹簧油杯可以替换同规格的直通式压注油杯，相比无弹簧的普通油杯，它的防泄漏、防污染能力更强，尤其适合粉尘较多的木工机械、矿山小型设备、纺织机械的铰接点位，这些场景下外界纤维、粉尘容易进入润滑点位，弹簧预紧的止回结构能大幅降低杂质侵入的概率。建模过程中重点还原了弹簧的有效圈数、预压行程，以及钢珠和出油口锥面的密封配合间隙，杯体的壁厚均匀性也做了还原，

　　实际生产中这类油杯多采用冷镦工艺加工杯体毛坯，再经车削螺纹、表面处理、装配弹簧钢珠完成成品，建模时的壁厚参数完全匹配冷镦工艺的成型要求，不会出现工艺无法实现的薄壁结构。安装边界方面，该油杯拧入设备后，周边需要预留至少15mm的扳手操作空间，同时要预留油枪注油嘴的对接空间，不能被周边结构件完全包裹，否则日常注脂保养时无法操作。在一些振动幅度较大的设备上使用时，可以在螺纹缠绕少量聚四氟乙烯生料带增强密封，避免长期振动导致螺纹松动渗油，弹簧的刚度选型经过匹配，既不会因为刚度过大导致注油时需要极高的压力才能推开钢珠，也不会因为刚度过小导致设备振动时钢珠移位出现漏油。
