机床升级改造用实测基准结构件

　　在老旧机床数控化改造、功能拓展升级的工程场景中，很多服役年限较长的设备没有留存完整的原厂设计图纸，关键安装基准、配合接口的实际尺寸与出厂标称值往往存在磨损偏差、装配累积误差，直接照搬原厂标称参数设计改造件，很容易出现安装干涉、配合精度不足、运行卡滞等问题，这类基于实物全尺寸测绘完成的结构件三维模型，就是为解决这类现场改造痛点搭建的。

　　做这类测绘建模的时候，首先要明确模型的核心用途：它是后续改造加装功能模块的定位基准，所有配合面的尺寸公差、形位公差都要和实物完全匹配，不能有建模层面的臆造结构。测绘阶段会先清理被测件表面的油污、锈迹和磨损凸起，避免测量数据被表面附着物干扰，针对安装定位面、销轴配合孔这类关键配合特征，会采用多点测量取均值的方式，抵消局部磨损带来的尺寸偏差，比如长期受往复载荷的安装面，会在受力集中区域出现0.1到0.3毫米不等的凹陷，建模时会按照未磨损的基准面还原尺寸，同时标注出磨损区域的实际偏差范围，给后续的现场修配留出参考余量。

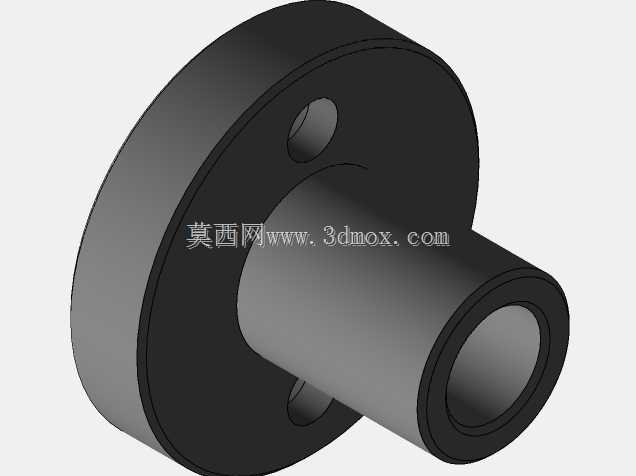

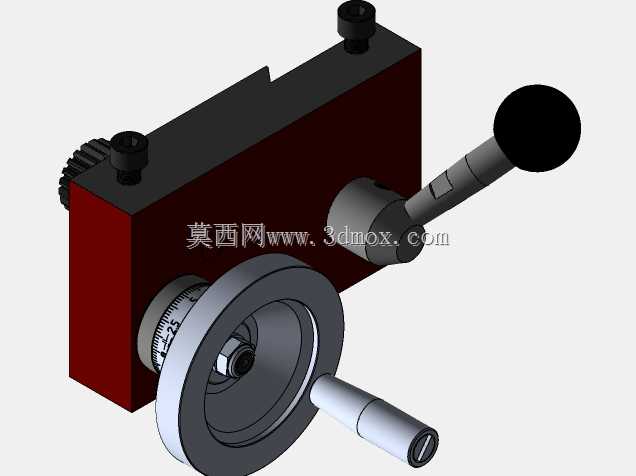

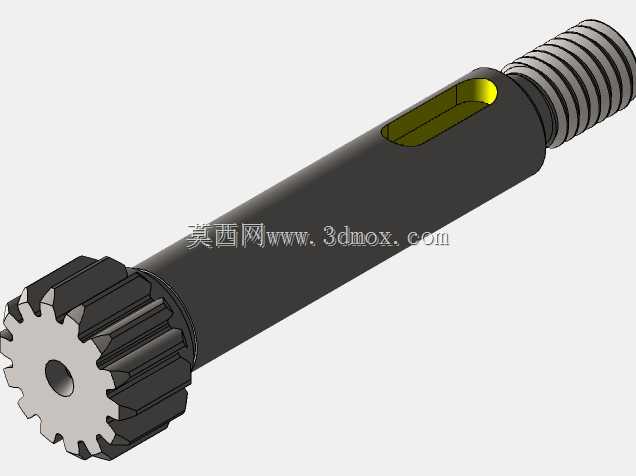

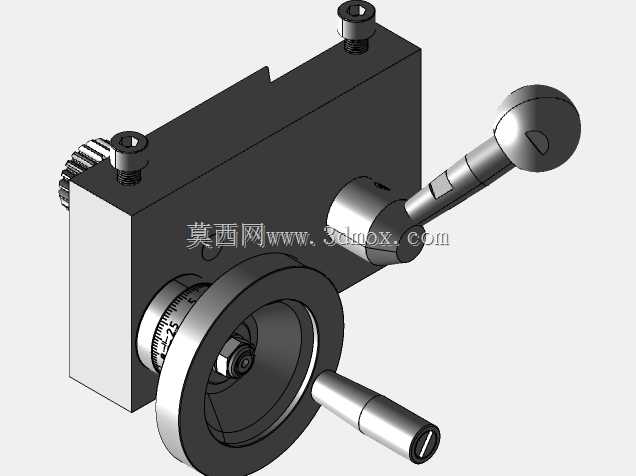

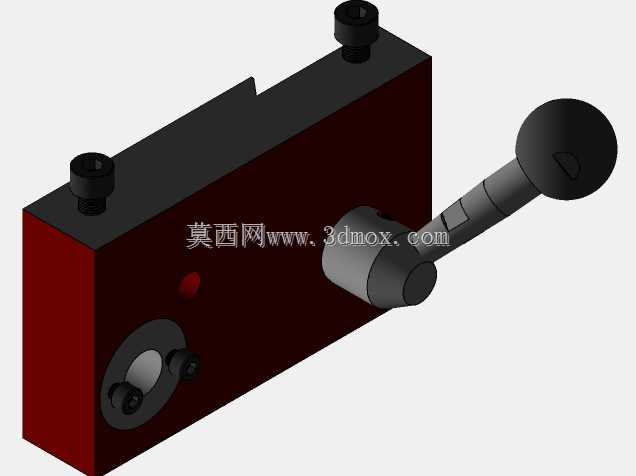

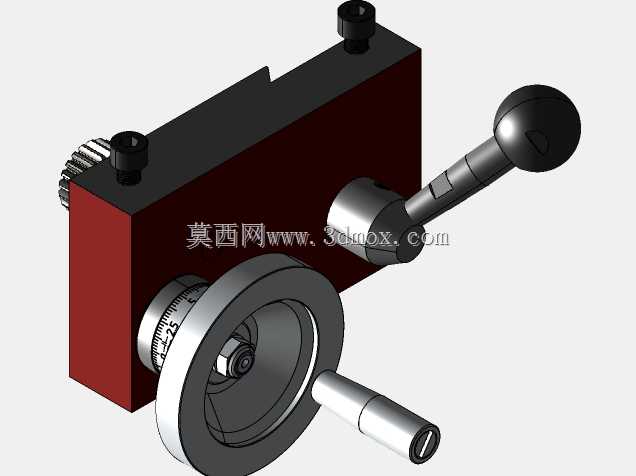

　　从功能特性来看，这个结构件承担着改造模块与原机床本体的连接定位作用，上面分布的多个安装孔位分别对应原机床的原有安装螺孔、后续加装的进给模块固定位、管线排布的过孔缺口，建模时所有孔位的中心距公差控制在0.05毫米以内，完全匹配现场实测的坐标数据，避免现场安装时出现扩孔、重新攻丝的额外工作量。结构的加强筋布局完全参照实物的受力方向设计，对应原机床运行时的切削载荷、振动传导路径，保证模型还原的结构刚度和实物一致，后续做有限元受力分析的时候，能得到和实际工况匹配的仿真结果，给改造方案的刚度校核提供准确的模型基础。

　　外形尺寸方面，模型完全还原实物的外轮廓边界，最大外廓尺寸和原机床的安装腔体内壁预留了2毫米的安全间隙，避免改造后部件和机床原有护罩、运动部件发生运动干涉；安装贴合面的表面粗糙度按照实物的加工精度还原，对应配合面的平面度要求，在工程图导出时可以直接标注对应的形位公差要求，给后续的备件加工、改造件生产提供准确的尺寸依据。

　　建模过程中特意规避了理想化的工艺结构，比如实物上的铸造圆角、退刀槽、装配时修磨的倒角都做了1:1还原，没有为了建模省事简化掉这些细节，因为这些小结构往往是装配时的避空关键，很多改造建模失败的案例就是因为简化了这些小工艺结构，导致零件加工完成后无法装配。针对原结构上的磨损部位，模型里单独做了分层标注，区分出原始设计尺寸和实际磨损后的尺寸差，方便现场施工时判断是直接安装还是需要做垫铜皮、补焊修磨的预处理。

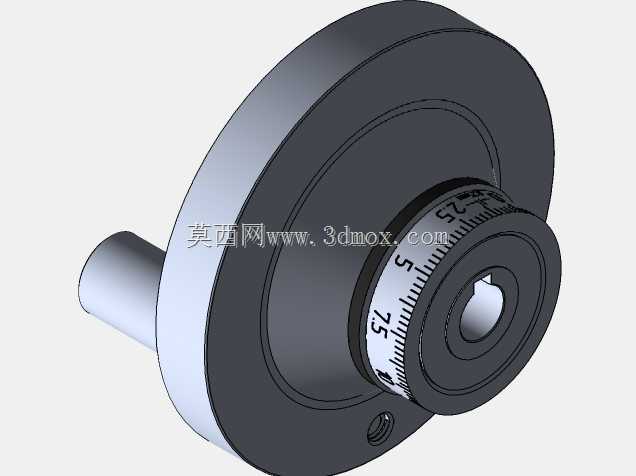

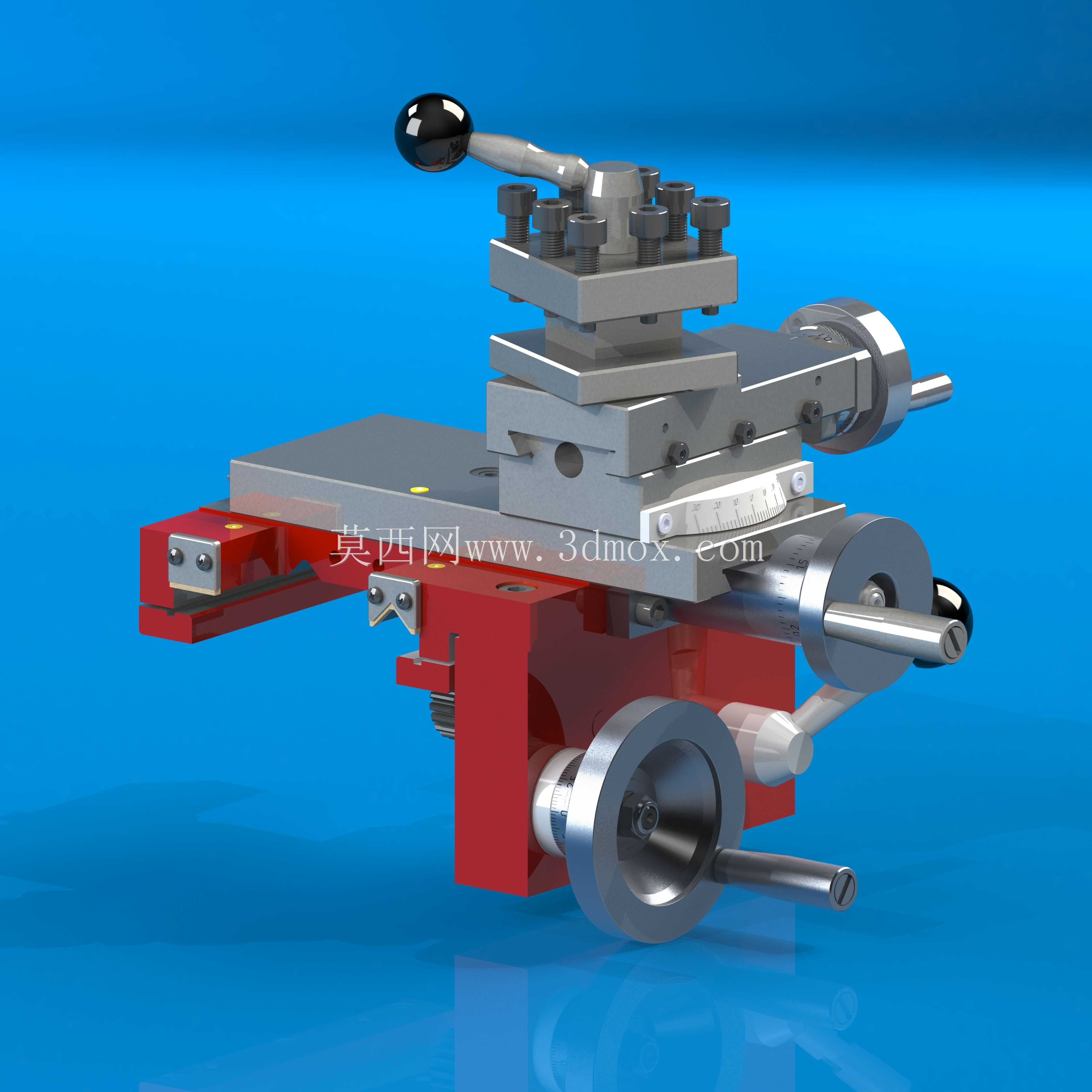

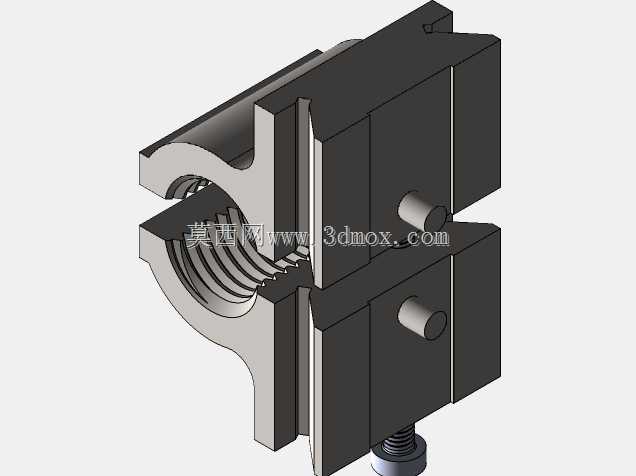

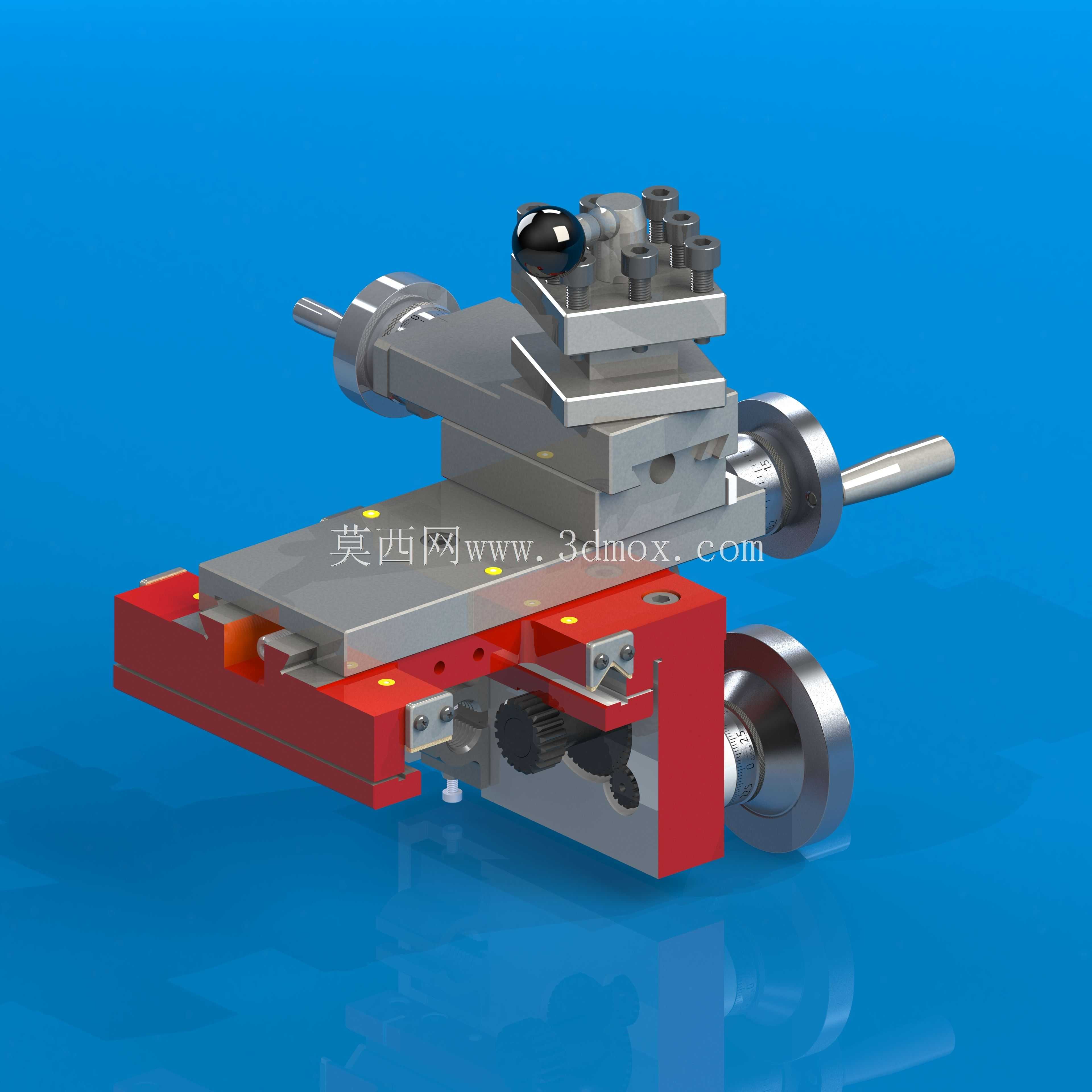

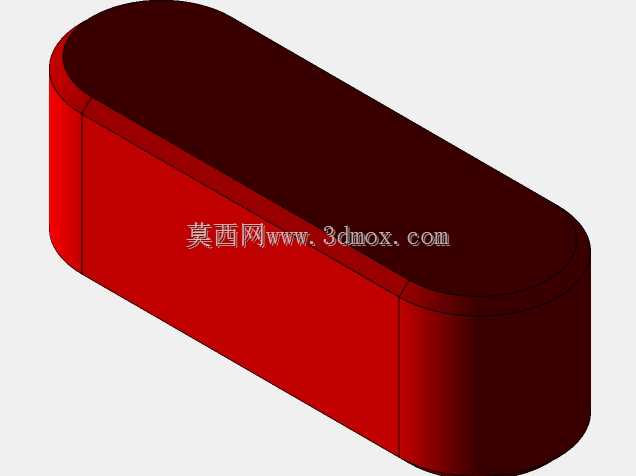

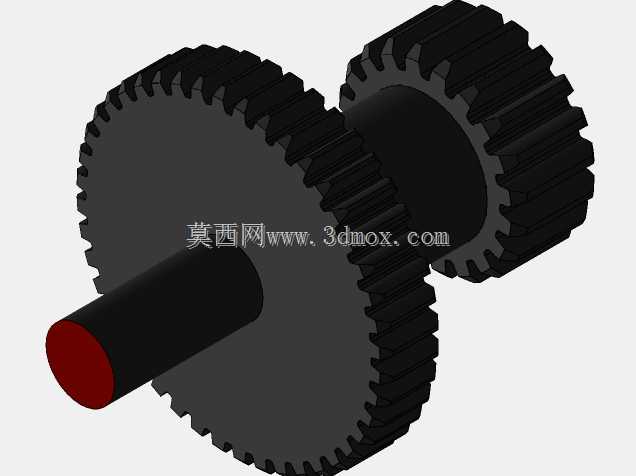

　　在实际改造应用中，这类实测模型可以直接导入装配环境，和后续设计的进给单元、刀架模块、防护结构做虚拟装配校验，提前排查干涉问题，减少现场改装的试错成本，不用等到零件加工完成拿到现场才发现尺寸不匹配，能把改造项目的现场调试周期缩短30%以上。同时这个模型也可以作为后续设备维护的备件基准，后续更换同位置结构件时，可以直接基于这个模型出加工图纸，不用再反复拆机测绘，降低设备维护的停机时间。

　　从设计思路来说，这类测绘建模和正向设计的逻辑完全不同，正向设计是从功能需求出发推导结构尺寸，而测绘建模是从实物实际状态出发，还原结构的真实尺寸和功能逻辑，既要保证尺寸和实物一致，也要理解原有结构的设计意图，不能只抄外形而忽略结构的受力逻辑，比如筋板的厚度、孔位的分布都是对应原机床的载荷特性设计的，建模时不能随意更改这些参数，否则会破坏原有结构的受力平衡，给改造后的设备运行留下安全隐患。

　　安装边界的处理上，模型特意还原了结构件和周边相邻部件的最小间隙位置，标注出运动部件的行程范围内所有可能的干涉点，在虚拟装配阶段就可以调整加装部件的安装位置，避开这些干涉区域，保证改造后设备的全行程运行都不会出现卡滞、碰撞问题。对于需要穿设电缆、切削液管路的缺口位置，模型还原了缺口的实际倒角和固定孔位，方便后续设计管线固定支架的时候直接匹配安装尺寸，不用再现场测量配做。
