PN5-60标准型平开门合页结构设计

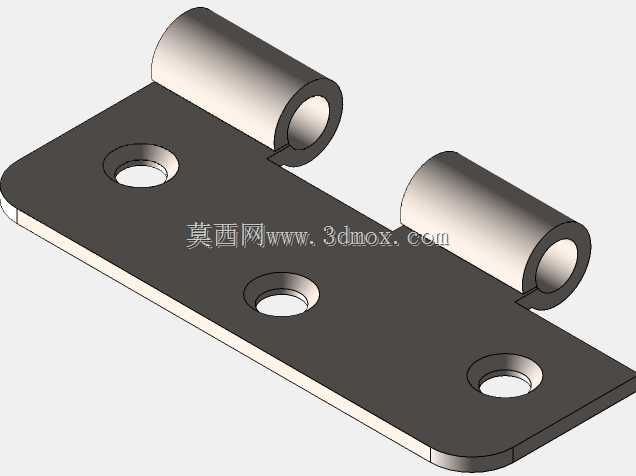

　　这款铰接件主要适配各类室内平开门、轻质设备舱门、配电柜侧门的转动连接需求，在民用家装、工业柜体、小型设备防护结构中都有广泛应用场景，核心作用是实现门扇与固定门框的铰接转动，同时承担门扇的竖向承重与水平方向限位，避免门扇开合过程中出现偏移、下坠问题。从结构设计逻辑来看，两个页片分别对应固定侧与活动侧安装面，固定页片采用三沉孔安装位设计，沉孔深度完全匹配常用的十字沉头螺钉头部尺寸，安装后螺钉头不会突出页片表面，避免与门扇转动路径产生干涉；活动页片同样设置三个沉孔安装位，孔位间距经过排布优化，能让门扇安装后的受力均匀分散到各个固定点，不会出现单点受力过大导致的页片变形、固定螺钉松脱问题。中间的铰接轴采用三段式卷边合页结构，

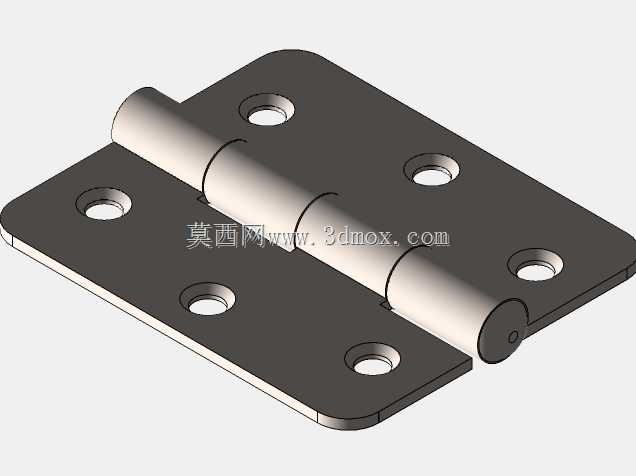

　　卷边部位通过页片本体弯折卷制而成，轴芯贯穿整个卷边通道，转动间隙控制在合理范围，既不会因为间隙过大导致门扇晃动，也不会因为间隙过小出现开合卡滞，常温环境下长期使用也不会出现轴芯锈蚀抱死的问题。页片的边角全部做了圆角钝化处理，没有尖锐的冲切毛边，安装过程中不会划伤施工人员手部，也不会刮蹭门扇表面的涂装层。从安装边界来看，这款合页的展开总厚度适配常规30-40mm厚度的门扇安装，安装时需要在门框与门扇对应位置提前标记孔位，两个页片的安装面必须保持在同一垂直平面，否则会导致合页承受额外的扭转应力，大幅缩短使用寿命。开合角度可以达到常规平开门所需的180度范围，完全满足日常通行、设备检修的开门角度需求，

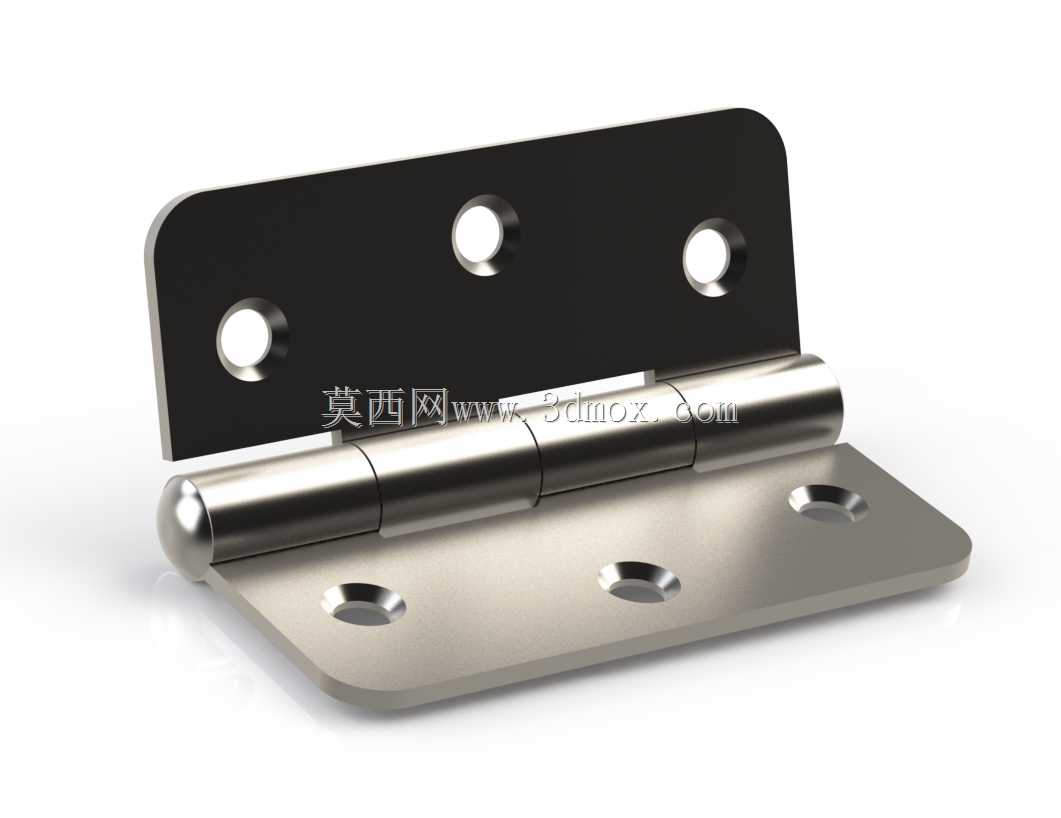

　　页片表面分别做了黑色喷塑与金属拉丝处理，既可以适配深色门框的配色需求，也能适配不锈钢、铝合金原色的设备柜体外观，表面处理层的附着力较强，日常开合摩擦、轻微磕碰不会出现掉漆、锈蚀问题。在结构建模过程中，需要重点关注卷边部位的同轴度公差，三个卷边段的内孔轴线必须保持重合，否则装配后轴芯穿入会出现卡滞，转动时的阻力会大幅提升；沉孔的同轴度也需要控制在公差范围内，保证螺钉可以顺利拧入且头部完全沉入沉孔，不会出现突出干涉。页片的厚度经过承重校核，单组合页可以承受15-20kg的门扇重量，常规室内木门、轻质金属设备门单扇安装2-3个该型号合页即可满足承重需求，不需要额外加装支撑件。合页的转动部位没有额外设置阻尼结构，属于自由转动型铰接件，

　　门扇开合的阻力完全来自合页本身的转动配合间隙，不会出现自动关门或者开门后自动回弹的问题，适合需要门扇保持任意开启角度的使用场景。在选型适配时，需要提前核对门扇的总重量、安装面的材质，如果是密度较高的实木门或者钢板门，需要适当增加合页的安装数量，避免长期使用后出现门扇下坠、合页变形的问题；如果安装面是铝合金或者PVC材质，需要搭配适配的自攻螺钉，不能使用过长的螺钉避免穿透安装面影响外观与结构强度。
