Jnicon防水连接器多规格结构设计

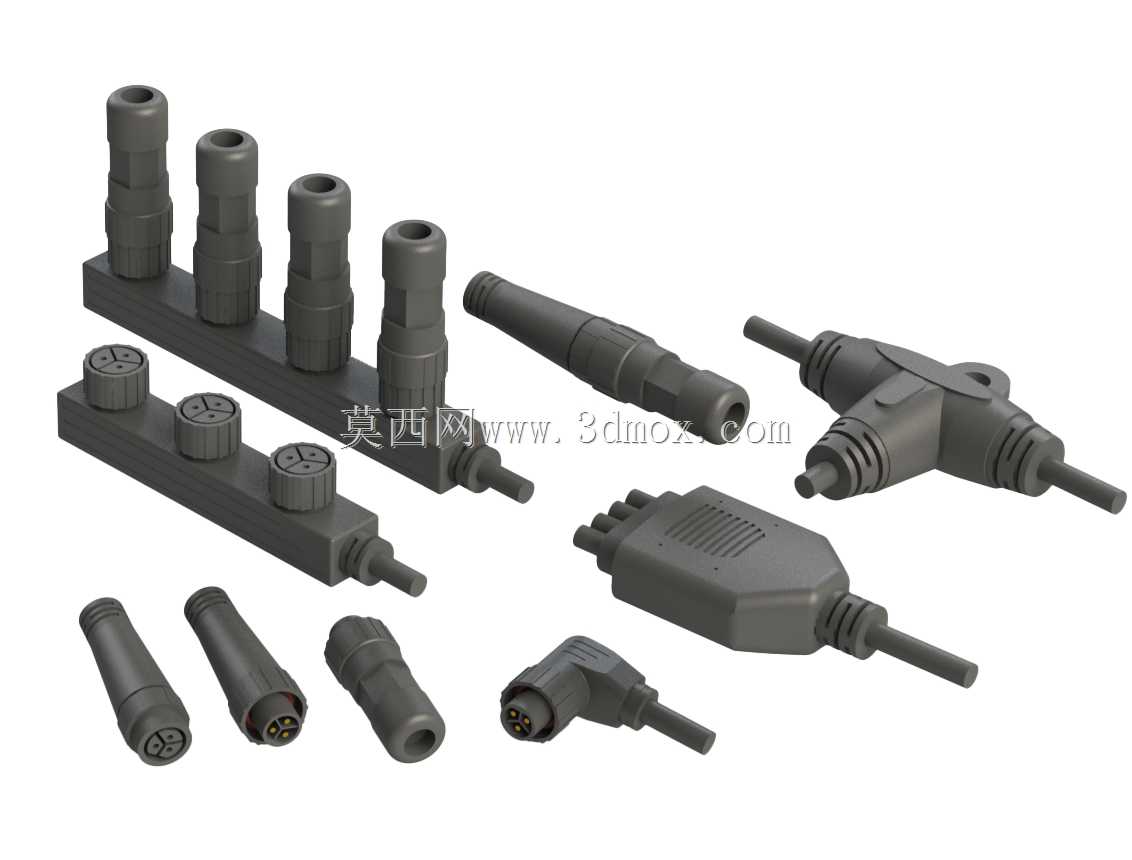

　　做户外电气设备布线的工程师都清楚，线缆连接部位的可靠性直接决定整套设备的户外运行寿命，尤其是露天布设的通讯基站、户外景观照明、港口机械电控系统、野外光伏阵列这类场景，接头一旦进水进尘，轻则信号中断、接触不良，重则短路烧损后端板卡，后续排查故障、更换部件的运维成本远高于接头本身的采购成本。这套多规格防水连接器的结构设计，就是针对这类严苛户外工况做的全场景适配，覆盖了直式出线、弯式出线、T型分支、多联集成等不同布线需求，不用在现场做剪线、烫锡、缠绝缘胶带这类可靠性极低的手工操作，所有连接部位的密封、锁紧结构都在零件设计阶段做了集成，现场施工只需要按对应孔位插合、拧紧锁扣就能完成连接，大幅降低现场施工的出错概率。

　　从结构细节来看，所有公母插合端都设计了双层环形密封槽，配套的硅橡胶密封圈压缩量控制在25%-30%区间，既不会因为压缩量过大导致密封圈长期受压永久变形，也不会因为压缩量不足出现缝隙，配合插合到位后的卡扣锁紧结构，能稳定达到IP67的防护等级，也就是短时间浸水、高压水柱直接冲刷都不会出现内部进水的问题，完全能应对暴雨喷淋、临时积水浸泡、沿海盐雾腐蚀这类常见的户外恶劣工况。外壳全部采用加纤阻燃尼龙材质注塑成型，表面做了细磨砂纹理处理，既提升了手持插拔时的摩擦力，也能避免长期紫外线照射导致的外壳开裂、脆化问题，内部插针采用铜合金镀硬金处理，接触电阻稳定在毫欧级，大电流规格的插针还做了滚花防松结构，避免设备运行过程中因为振动出现插针退针、接触虚接的问题。

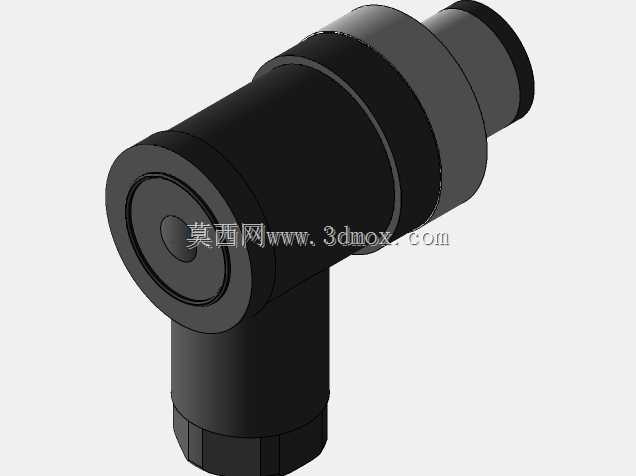

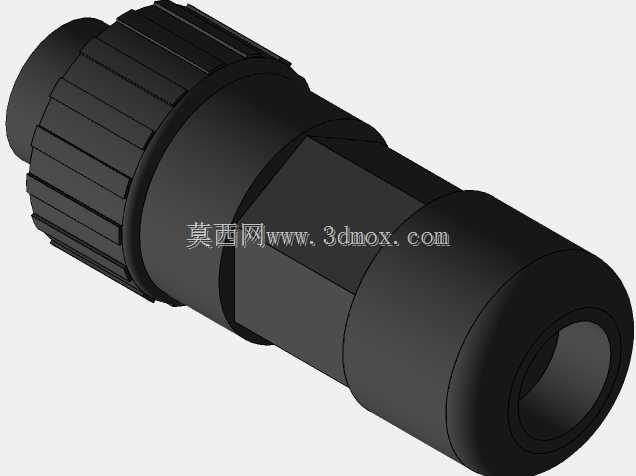

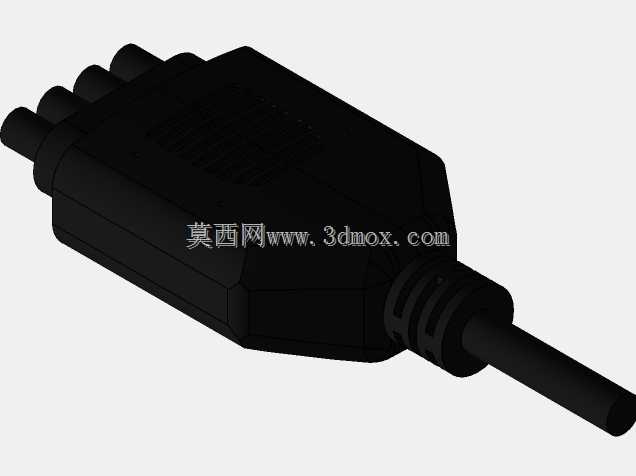

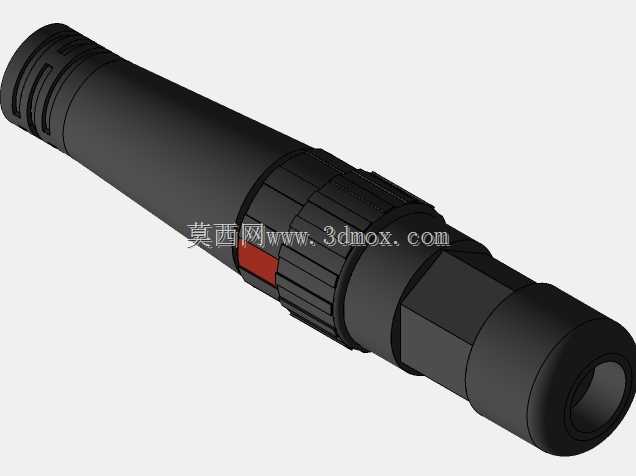

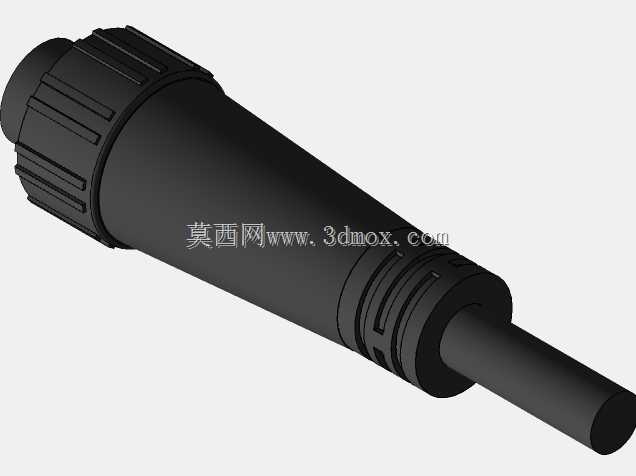

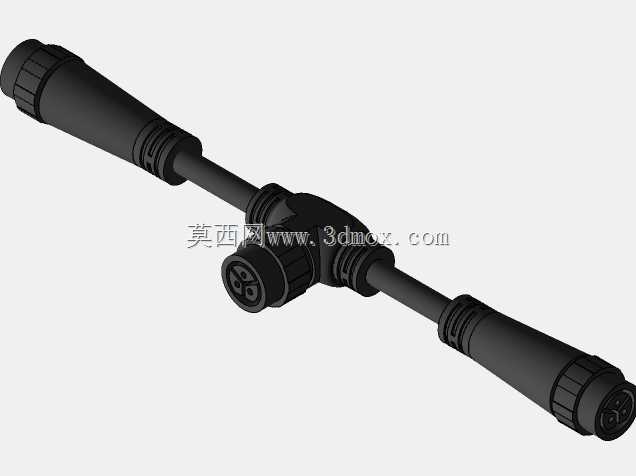

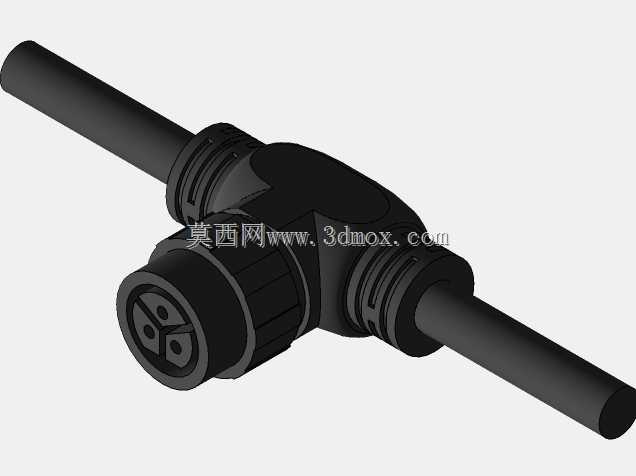

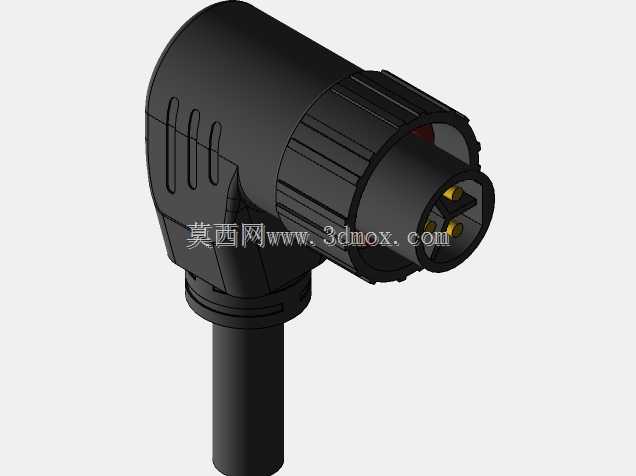

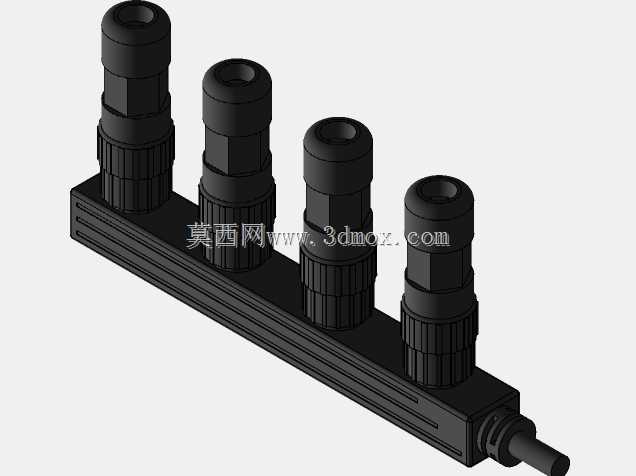

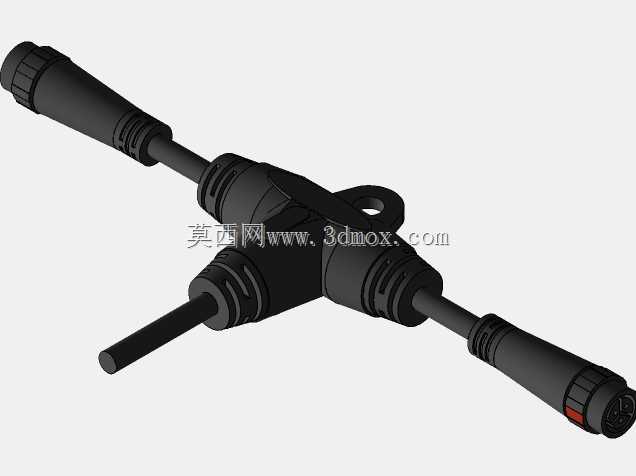

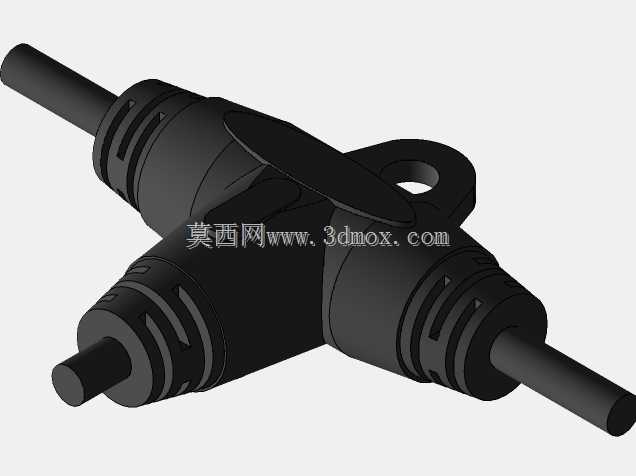

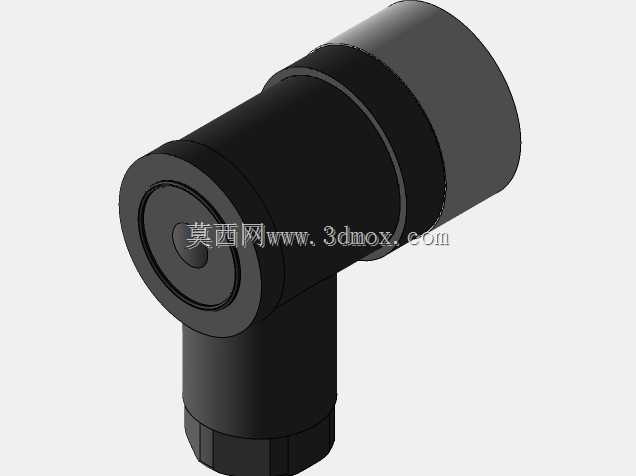

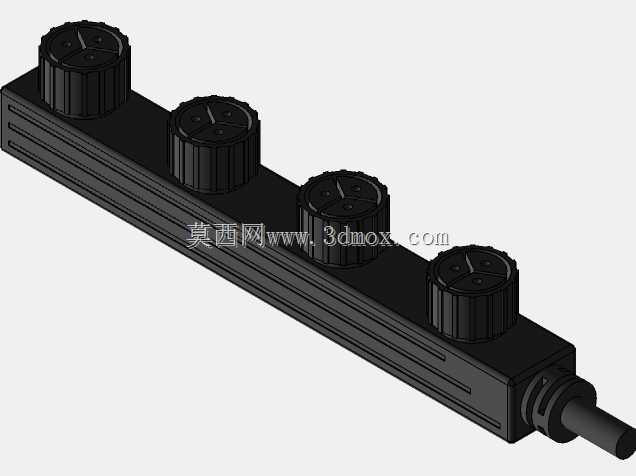

　　不同构型的连接器对应不同的安装布线场景：直式出线的款式适合线缆直线对接的场景，比如两段延长线缆的中间接续，尾部的线缆密封格兰头能适配不同线径的户外线缆，拧紧后能同时实现线缆抗拉固定和径向密封，能承受不低于100N的轴向拉力，不会因为线缆被拖拽导致接头内部线芯拉脱；90度弯式出线的款式适合设备侧壁安装、空间局促的布线场景，比如通讯设备舱的侧壁出线、小型户外传感器的尾部接线，弯角结构能避免线缆过度弯折导致的线芯断裂，也能减少接头突出安装面的尺寸，避免运输、安装过程中磕碰损坏；T型三通结构的款式适合总线分支布线的场景，比如户外LED灯带的干线分接、分布式传感器的总线并联，不用在主线上破线接线，直接通过三通接头就能实现主干线不断线、分支线快速接出，大幅提升布线的整洁度和可靠性；多联集成的汇流排款式适合多回路集中接线的场景，比如小型控制箱的外部接口、多组信号线路的集中对接，把多个独立接头集成在同一个安装基座上，安装时只需要固定基座就能完成所有回路的对接，不用逐个固定单个接头，减少面板开孔数量，也提升了整体的防护一致性。

　　从安装边界尺寸来看，M16规格的接头最大外径控制在18mm以内，面板开孔尺寸只需要16.5mm，相邻接头的安装间距不小于22mm就能满足扳手拧紧锁母的操作空间，适合高密度布线的场景；M15规格的接头更紧凑，最大外径17mm，适合空间更局促的小型设备内部接线。所有接头的插合都做了防呆设计，不同芯数、不同键位的接头无法错插，避免现场施工时接错线序导致的设备损坏，锁紧结构采用推拉式卡扣加螺纹辅助锁紧的双重结构，插合到位后会有清晰的卡扣反馈声，即使在视线不好的高空、狭窄舱内施工，也能通过手感判断接头是否插合到位，螺纹锁圈只需要拧1/4圈就能实现二次锁止，不会因为设备长期振动出现接头松脱的问题。

　　在实际选型过程中，这类连接器的三维结构模型能帮工程师提前完成布线干涉检查，比如在做户外通讯设备的结构设计时，可以直接把对应规格的接头模型导入装配体，模拟线缆的弯曲半径、接头的安装空间，提前发现面板开孔位置不合理、相邻部件干涉、线缆弯折角度超过允许值这类问题，不用等到样机加工阶段才发现布线问题再返工改模。不同出线方向的接头模型也能帮工程师快速评估不同布线方案的优劣，比如在设备侧壁空间不足的情况下，直接替换成弯式接头模型就能验证空间是否足够，不用重新绘制接头结构，大幅缩短结构设计阶段的选型验证周期。另外这类模型的细节结构也能给做同类连接器开发的工程师提供参考，比如密封槽的尺寸比例、卡扣的锁紧行程、格兰头的线缆适配范围，都是经过实际量产验证的成熟结构，能减少自主开发过程中的试错成本，避免因为结构设计不合理导致的密封失效、锁紧不可靠这类共性问题。
