圆柱式雾化蒸发核心组件结构设计

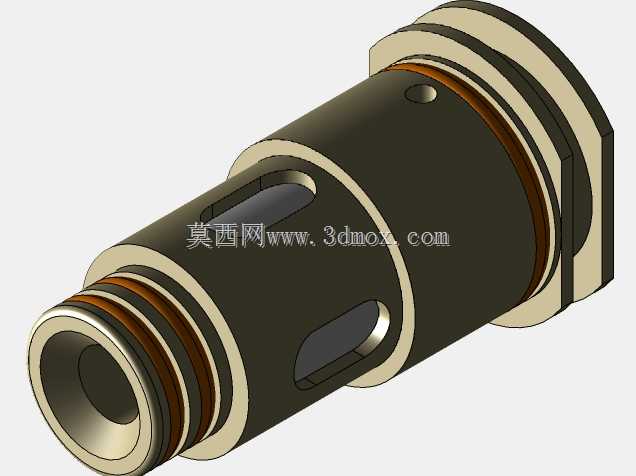

　　该雾化蒸发组件采用同轴圆柱式主体结构，整体沿轴向分为三段阶梯式柱体，不同直径段的台阶面可作为安装定位的硬限位，在配套设备装配时无需额外加装定位挡圈，直接靠台阶面抵接设备内腔的限位凸台即可完成轴向定位，能有效减少装配工序中的定位调整时间。主体外侧设置多道环形密封槽，槽内适配O型密封圈，装配后密封圈与设备内壁形成过盈配合，可阻断流体沿组件外壁的渗漏路径，同时避免外部杂质进入组件内部流道，密封槽的槽宽与槽深按照常规橡胶密封圈的压缩量标准设计，压缩率控制在18%-25%区间，既保证密封可靠性，又不会因压缩量过大导致密封圈过早老化失效。

　　组件侧壁开设的椭圆形通孔为气液交换窗口，窗口内侧覆盖网状导流结构，该结构的网孔孔径经过梯度设计，靠近储液腔一侧的孔径稍大，便于液体均匀浸润导流面，靠近出气侧的孔径稍小，可将液体打散为均匀的微小液滴，配合气流作用实现充分雾化蒸发，避免出现大颗粒液滴直接被气流带出的情况。网状结构与主体内壁采用嵌入式安装，边缘做圆弧过渡处理，不存在应力集中的尖角，可承受常规装配过程中的挤压作用力，不会出现网面变形或脱落的问题。

　　组件两端的接口采用同轴设计，一端为流体输入端，接口处设置环形导流斜面，可引导储液腔内的液体均匀流向网状导流结构，避免出现局部供液不足导致的干烧问题；另一端为雾化输出端，接口内径做渐扩式设计，可降低雾化后气流的流出阻力，让雾化介质能够顺畅进入后续的输出通道。整体结构的壁厚根据不同部位的受力情况做差异化设计，密封槽位置的壁厚稍厚，可承受密封圈装配时的扩张力，网状结构安装位置的壁厚做减薄处理，在保证结构强度的前提下减少材料占用，同时降低整体重量。

　　在实际应用场景中，该组件作为便携式电子雾化设备的核心蒸发部件，安装于设备的储液腔与出气通道之间，工作时储液腔内的液体通过导流结构浸润网状蒸发面，发热单元作用于网状结构使液体快速蒸发雾化，气流从进气端进入后携带雾化介质从输出端送出。设计过程中充分考虑了部件的互换性要求，所有外径尺寸、密封槽位置、接口尺寸均按照通用配套设备的安装边界设计，可直接替换同规格的常规蒸发组件，无需对配套设备的内腔结构做修改。组件外表面做哑光硬质氧化处理，既提升表面耐磨性能，避免装配过程中出现表面划伤，又能减少液体在表面的附着残留，长期使用后不会出现外壁积垢的问题。

　　从结构可靠性角度来看，整体无多余的活动部件，所有连接位置均为刚性配合，不存在易松脱的卡扣或螺纹结构，在日常携带的震动、跌落场景下，不会出现组件移位或密封失效的问题。环形密封槽的边缘做圆角处理，可避免装配时割伤密封圈，延长密封件的使用寿命。椭圆形通孔的位置设置在组件中段的大直径柱体上，该位置距离两端安装面的距离经过测算，可保证装配后通孔完全处于气流通道的覆盖范围内，不会被设备内壁遮挡，保证气液交换的面积符合设计要求。
