飞利浦65W LED驱动电源结构设计

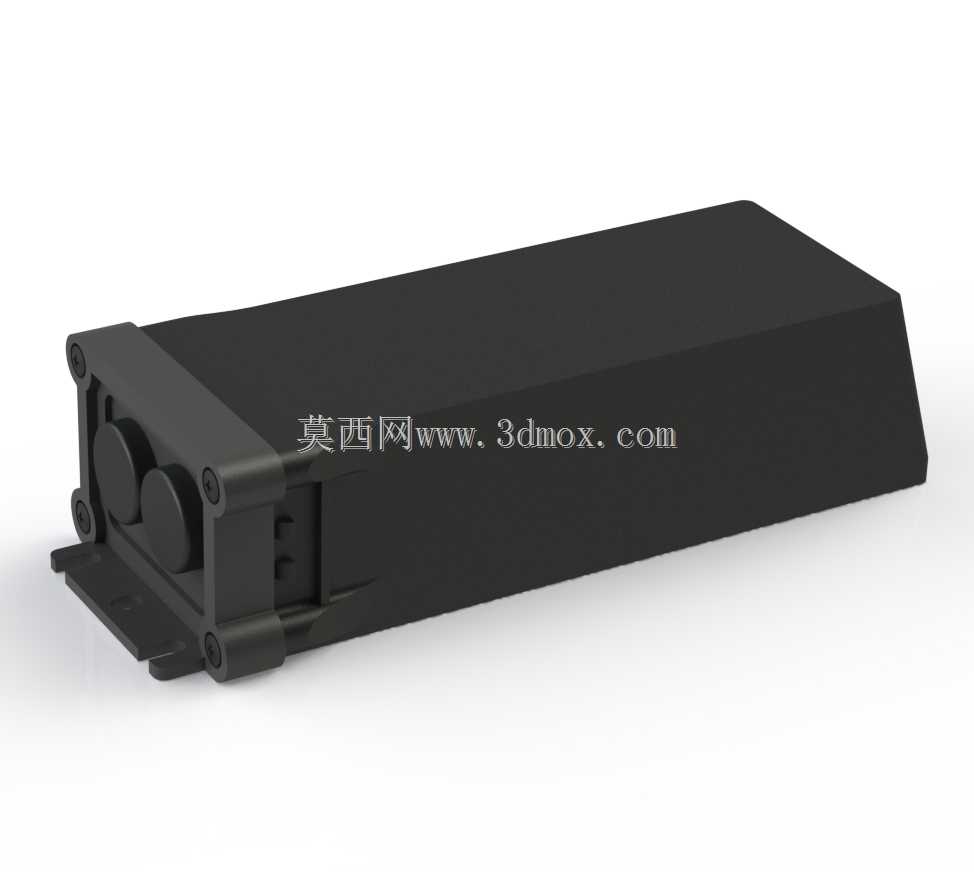

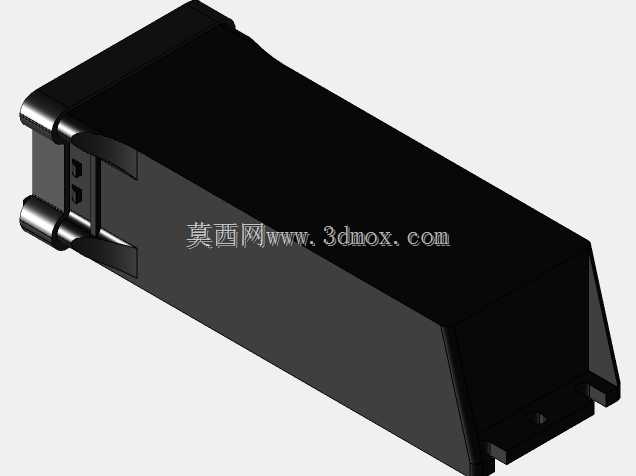

　　这款LED驱动装置主要面向室内外商用照明场景配套使用，常见于轨道射灯、面板灯、高天棚灯等LED照明产品的供电适配环节，核心作用是将市电交流输入转换为适配LED光源工作的恒定直流输出，保障光源稳定工作，避免电压波动造成的光源频闪、寿命衰减问题。从结构设计来看，整体采用长方体塑壳封装形式，壳体选用阻燃PC材质注塑成型，表面做哑光磨砂处理，既可以提升外壳的耐刮擦性能，也能在批量组装时减少表面划痕带来的外观不良率。壳体两端做了卡扣式装配结构，端盖与主体壳体通过定位柱加卡扣的方式配合，不需要额外打螺丝即可实现壳体的紧密扣合，装配效率比传统螺丝固定方案提升近40%，同时在端盖与壳体的配合面预留了密封胶条安装槽，

　　可根据使用场景的防护等级需求加装硅胶密封胶条，满足IP20到IP65不同防护等级的衍生设计需求。输入端与输出端的接口全部布置在同一侧端盖上，接口采用下沉式设计，避免接线后线缆接头突出壳体过多，影响安装空间占用；端盖上的两个圆形接线位分别对应交流输入与直流输出，接线端子采用按压式接线结构，现场接线不需要额外焊接，只需要将剥好的线芯插入端子孔按压卡扣即可完成接线，大幅降低现场施工的接线难度。壳体底部一体注塑出带安装孔的固定支脚，两个支脚对称分布在壳体输入端两侧，安装孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出壳体底面，保证壳体安装后与安装面完全贴合，不会出现悬空晃动的问题；

　　支脚的位置设计充分考虑了常规照明灯具的安装孔位间距，可直接适配多数现有灯具的驱动安装位，不需要额外重新打孔调整。壳体侧面做了多道平行的散热筋结构，这些散热筋在不增加壳体整体壁厚的前提下，大幅提升了壳体的散热面积，驱动内部功率器件工作产生的热量可以通过导热胶快速传递到外壳，再通过散热筋与空气对流完成散热，可保证驱动在满负载65W输出状态下，外壳温度控制在合理区间，避免高温造成内部元器件老化加速。内部腔体的布局做了分区设计，高压输入区与低压输出区之间设置了隔离挡墙，满足电气安规的爬电距离要求，避免高压侧与低压侧之间出现拉弧风险；功率器件的安装位预留了导热垫片的放置空间，组装时可根据功率等级选择不同厚度的导热垫片，

　　保证功率器件与壳体内壁的紧密贴合，降低热阻。从安装边界来看，整体外形的长宽高尺寸适配常规灯具的驱动仓空间，安装时需要预留的接线弯曲空间不超过壳体端面外30mm，不会出现线缆弯折半径过小造成的线芯断裂问题；壳体的边角全部做了R2以上的圆角处理，既可以避免组装过程中锋利边角划伤操作人员，也能减少安装时与灯具内部其他部件的干涉风险。在实际选型配套时，这款驱动可适配额定功率范围内的多串多并LED光源模组，输出电流精度控制在±5%以内，可保证同批次灯具的亮度一致性，不会出现明显的明暗差；壳体的抗冲击性能满足常规照明场景的使用要求，可承受安装过程中的轻微磕碰，不会出现壳体开裂的问题。
