IP67级EPDM材质M12电缆密封套

　　在户外通讯基站、工业控制柜、户外传感器接线、轨道交通车载电气舱这类对防护等级有硬性要求的布线场景里，电缆进出柜体的位置始终是密封防护的薄弱点——常规的塑料格兰头在长期高低温循环、线缆受外力拉扯的工况下，很容易出现密封面贴合不严、橡胶件老化开裂的问题，最终导致潮气、粉尘侵入腔体，引发内部电路短路、触点氧化等故障。这款M12规格的橡胶电缆密封套，正是针对这类小线径线缆的穿舱密封需求设计的密封构件，主体采用三元乙丙橡胶材质，适配IP67级的防护要求，能够在1米水深浸泡30分钟的工况下保持密封性能不失效，同时耐受-40℃到120℃的工作温度区间，适配户外、工业现场的复杂环境温度变化。

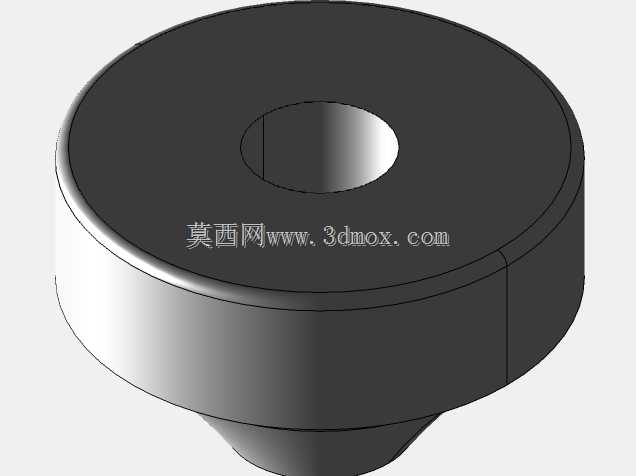

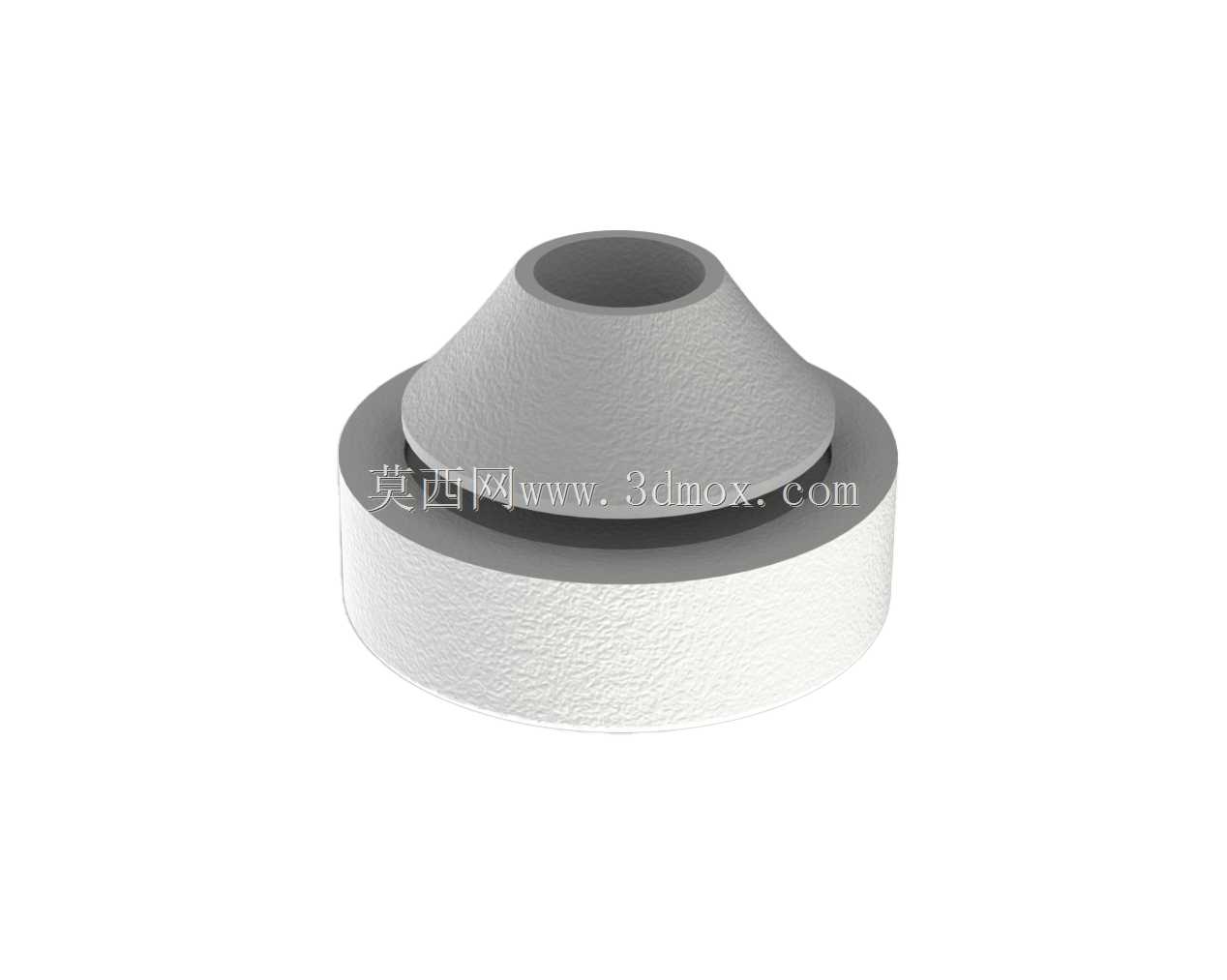

　　从结构设计来看，这款密封套采用了一体式模压成型的结构，没有拼接缝隙，避免了多组件装配带来的密封泄漏风险。下部的圆盘状基座是安装定位的核心结构，安装时嵌入柜体预先开好的M12规格安装孔内，基座的外径与安装孔采用小过盈配合设计，依靠橡胶本身的弹性形变填充孔壁的微观间隙，不需要额外加装密封垫片就能实现基座与柜体之间的静密封；基座上方的锥形段是线缆密封的核心功能区，锥面的内孔根据适配的线缆外径做了匹配设计，当线缆穿过内孔后，锥形结构会在外部压盖的轴向压力下产生径向收缩，均匀抱紧线缆的外护套，既可以实现线缆与密封套之间的动密封，阻挡液体、粉尘沿线缆外皮间隙侵入，又能提供足够的握持力，抵消线缆受到的轴向拉扯力，避免线缆受拉移位导致内部接线端子松脱。

　　在实际选型使用时，需要注意几个安装边界的匹配：首先是柜体安装孔的加工精度，安装孔需要冲压或钻削成型，孔壁不能有明显的毛刺、飞边，否则长期使用过程中尖锐的边角会切割橡胶基座，造成密封件破损；其次是适配线缆的外径范围，这款密封套的内孔适配的线缆外护套直径需要和设计值匹配，过粗的线缆会导致锥形段过度撑开，长期处于高应力状态加速橡胶老化，过细的线缆则无法让锥面充分抱紧，达不到密封和固定的效果；另外在安装压盖时，锁紧力矩需要控制在合理范围，力矩过大会导致橡胶件过度压缩产生永久形变，失去弹性密封能力，力矩过小则无法让锥面充分收缩，密封和握持力都达不到设计要求。

　　和常见的金属或塑料格兰头相比，这种一体式橡胶密封套的结构更简单，安装工序更少，不需要逐个装配密封圈、卡爪等零散零件，适合批量布线的生产场景，能够提升装配效率；同时EPDM材质本身具备优秀的耐候性、耐臭氧老化性能，在户外紫外线长期照射的工况下，使用寿命比普通丁腈橡胶密封件更长，不需要频繁更换维护。在通讯设备的户外接线场景中，这类密封套常被用在RRU设备的线缆穿口、户外配电箱的进出线位、工业传感器的出线端，用来替代结构复杂的分体式格兰头，在满足IP67防护要求的前提下，降低整体的物料成本和装配工时。

　　建模过程中需要重点关注几个结构细节的还原：一是锥形段的锥度设计，这个角度直接决定了压合时的径向收缩率，角度过小会导致锁紧时需要的轴向力过大，角度过大则抱紧力不足，无法满足线缆固定的拉力要求；二是基座与锥形段的过渡圆角，这个位置是应力集中区，圆角过小会导致模压成型时容易出现缺胶、开裂的问题，安装压合时也容易在应力集中处产生撕裂；三是内孔的表面粗糙度，橡胶密封面的模压表面需要保持合适的光洁度，过于粗糙的表面会和线缆外皮之间留下微观泄漏通道，过于光滑则会导致线缆和密封件之间的摩擦力不足，拉扯时容易出现线缆滑移。另外，橡胶件的建模需要考虑模压成型的工艺特性，避免出现壁厚突变的结构，防止硫化成型时因为收缩不均产生形变，导致成品尺寸超差，无法和安装孔、线缆匹配。
