多规格弯针卧式迷你接插件结构设计

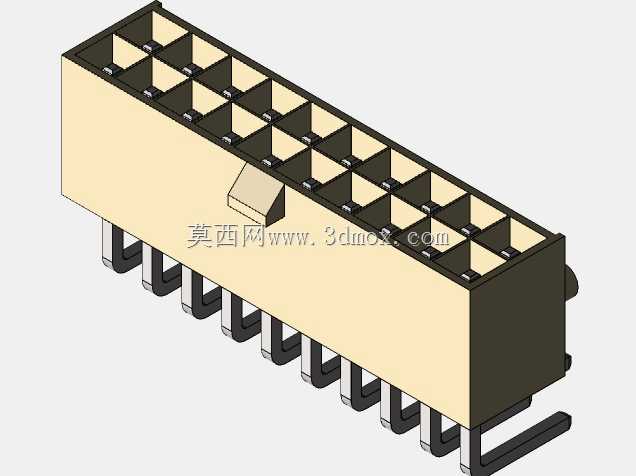

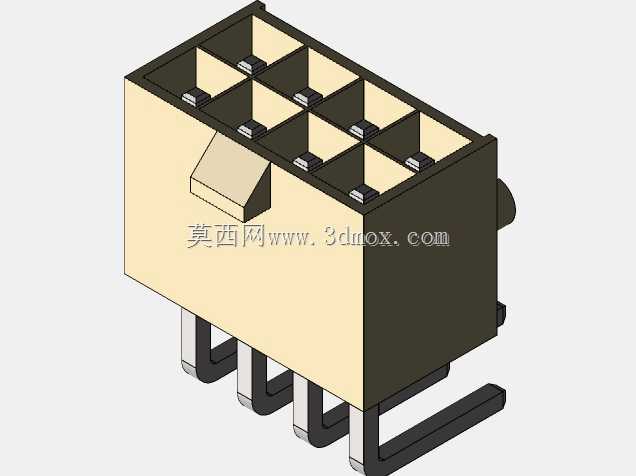

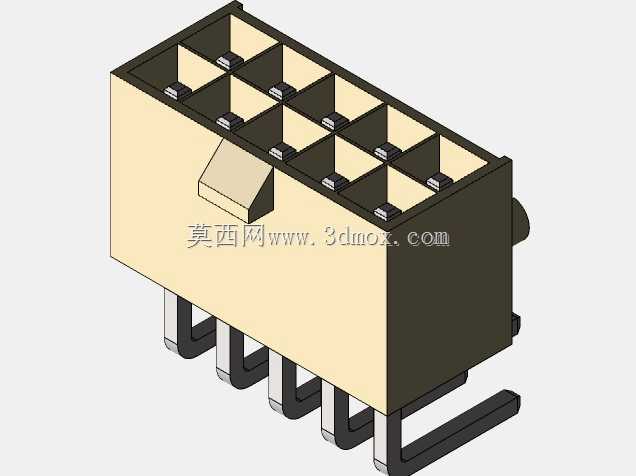

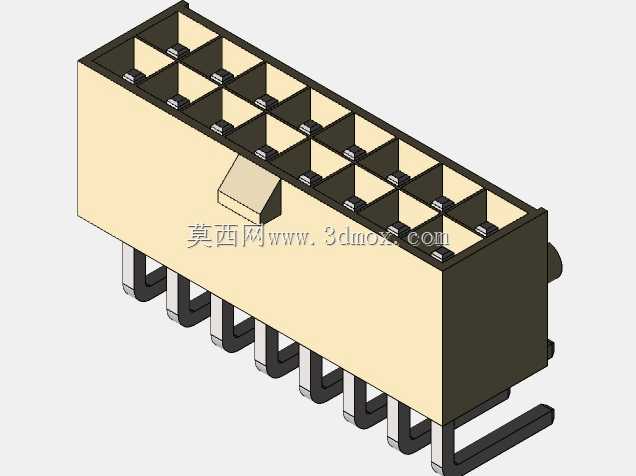

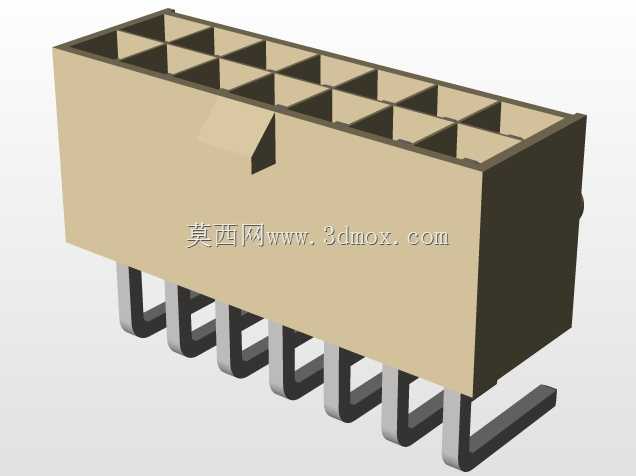

　　在消费电子、小型通讯终端、便携工控板卡的板级互连场景里，这类卧式弯针迷你接插件的应用占比一直不低，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，最后打样回来才发现干涉、焊盘不匹配、插拔卡滞的问题，做这类元件的三维建模时，每一个尺寸的公差预留都要贴合实际生产装配的要求。从实际使用场景来看，这类接插件主要用在PCB板的边缘侧连场景，区别于直针座的垂直出线方式，弯针结构的引脚是90度弯折后贴板焊接，能够大幅降低板上元件的整体高度，适合内部堆叠空间紧张的迷你型设备，比如小型手持通讯终端、便携数据采集模块、超薄工控扩展板这类对Z向安装空间有严格限制的产品，不需要在接插件上方预留插拔操作空间，出线方向顺着PCB板面延伸，方便线束排布，不会和板上其他高元件产生空间冲突。从功能特性上看，这个系列的接插件覆盖了2x4、2x5、2x7、2x8、2x10五种不同的pin数规格，都是双排针位布局，能够满足不同信号通路数量的连接需求，胶座本体上设计的凸起定位块，是装配时的防呆结构，能够避免公母头对插时插反导致的针脚弯折、电路短路问题，同时在焊接到PCB板时，这个定位块也能和板上的定位孔配合，过波峰焊的时候不会因为锡流冲击出现位置偏移，减少焊接不良率。建模时的设计思路完全围绕实际生产装配的公差要求展开，首先胶座的绝缘本体部分，采用的是耐高温绝缘塑材的常规壁厚，每个针位的隔仓尺寸要和公针的直径匹配，预留合适的插拔间隙，间隙过大会导致接触晃动、接触电阻不稳定，

　　间隙过小则会出现插拔力过大、多次插拔后针座磨损松脱的问题。引脚部分的弯折半径是设计重点，弯折半径过小会导致金属引脚内部产生应力集中，焊接后容易出现断裂、虚焊的问题，弯折半径过大则会占用更多的板上空间，不符合迷你接插件的紧凑设计定位，引脚的焊脚长度要刚好匹配PCB板的厚度，伸出焊盘的长度控制在合理范围，既保证焊接时锡量足够包裹焊脚，又不会因为焊脚过长导致焊锡溢出连锡。外形尺寸与安装边界的把控是这类小元件建模的核心，首先胶座本体的长度随pin数增加线性变化，每个针位的中心距统一采用行业通用的标准间距，保证同规格的公母头能够完全互换兼容，胶座的宽度和高度做了统一化设计，不管是多少pin数的规格，胶座的横截面尺寸保持一致，

　　方便设计PCB封装时统一预留安装空间，不需要针对不同pin数调整板上的开槽宽度。引脚弯折后，焊脚的中心距同样和PCB封装的焊盘孔位一一对应，横向的安装边界要考虑到胶座两侧的预留间隙，距离板边的距离不能小于安全焊接距离，避免焊锡流到板边造成工艺问题，Z向的安装高度要算上胶座本体的厚度加上引脚弯折后的底部间隙，保证接插件贴板焊接后，胶座底部和PCB板面之间留有微小的排气间隙，过波峰焊时挥发的助焊剂气体能够顺利排出，不会在胶座底部形成气泡导致焊接浮高。另外，胶座顶部的针位开口做了微小的导向倒角，公头插入时能够顺着倒角顺利滑入针位，不需要完全精准对位就能完成插接，降低生产线装配时的对位难度，提升装配效率。在实际选型使用时，

　　还要注意不同pin数规格的载流能力，每个针脚的接触面积是固定的，大电流通路要避免用小规格接插件长期过载，否则会出现接触片发热氧化、连接失效的问题，建模时把每个规格的pin位排布都做了准确还原，工程师在做整机结构堆叠时，可以直接调用对应pin数的模型，模拟实际装配后的空间占用，检查和周边元件的间隙是否足够，插拔操作时有没有结构干涉，提前在设计阶段规避装配风险，不需要等实物打样回来再调整结构，大幅缩短研发迭代的周期。这类迷你接插件虽然属于板上的小型基础元件，但在整个设备的信号连接可靠性上起到的作用非常关键，建模时每一个倒角、每一段引脚的弯折角度、每一个隔仓的壁厚都要和实际量产的零件保持一致，才能给后续的结构设计、PCB设计提供准确的参考依据，避免因为模型尺寸偏差导致的生产问题。
