工业通讯用控制器外壳结构设计

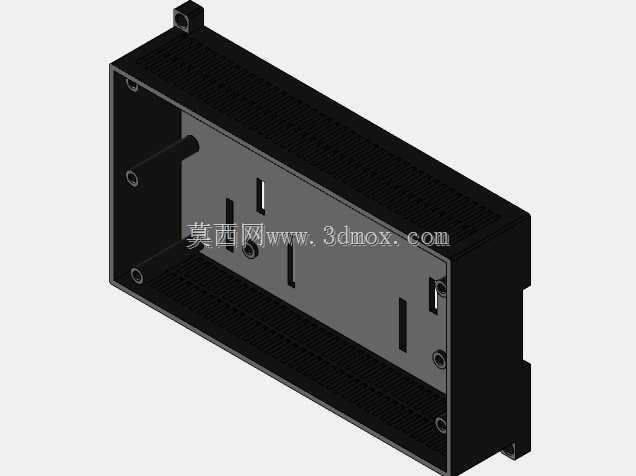

　　在工业现场的通讯组网搭建中，这类壳体是承载通讯控制核心板卡的关键结构件，日常多应用在车间分布式IO站点、产线通讯中继节点、设备端信号采集模块的安装场景里，直接决定了内部电路板的防护等级与安装适配性。从结构设计逻辑来看，整体采用长条形模块化布局，单侧预留凸起的安装定位凸台，凸台上预置两组卡扣式安装槽位，可直接卡装在标准DIN导轨上，无需额外打孔固定，适配工业机柜内的常规安装空间，安装后壳体与导轨的贴合间隙控制在0.2mm以内，避免现场振动导致的松动移位。壳体主体的上下两侧均匀排布散热通槽，槽宽1.2mm，槽间距3mm，既可以保证内部电路板工作时的空气对流散热，又能阻挡直径大于1mm的金属碎屑落入壳体内，适配车间多粉尘的复杂工况。

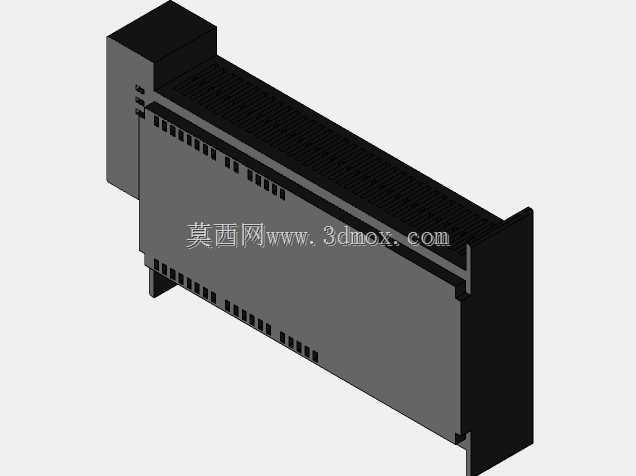

　　壳体两端的端板采用嵌入式卡扣结构，与主体装配时无需螺丝固定，通过周圈的0.8mm过盈配合实现密封，装配后整体接缝均匀，错位量不超过0.1mm，后期维护拆卸时只需用平口螺丝刀撬动端板预留的拆卸缺口即可快速打开，无需破坏壳体结构。从安装边界来看，壳体总长度适配常规32点位的IO板卡尺寸，宽度方向预留了板卡接插件的伸出空间，前端面的开槽位置完全对应板卡上的接线端子排，安装后接线端子可完全露出壳体外，方便现场接线操作，不会出现端子被壳体遮挡导致的接线困难问题。壳体侧壁预留了两组固定柱，柱内预置M3铜嵌件的安装位，内部电路板可通过螺丝直接固定在柱位上，固定柱的高度经过精准核算，保证电路板安装后与壳体内壁的间隙不小于5mm，

　　预留出板卡上贴片元件的安装空间，避免元件与壳体接触造成短路风险。在材质适配的设计考量上，结构壁厚统一设置为2mm，既满足ABS或PC阻燃材质注塑时的流动性要求，避免注塑时出现缺胶、缩痕等缺陷，又能保证壳体整体的结构强度，在1米高度自由跌落至水泥地面时不会出现开裂、卡扣断裂的问题，满足工业设备的抗跌落要求。壳体表面做细咬花处理，既可以掩盖注塑时产生的轻微流痕，又能减少现场指纹、油污的附着，长期使用后外观依旧保持整洁。另外在壳体的一侧预留了接地柱的安装位，可通过螺丝连接接地导线，将壳体上的静电直接导入接地网，避免静电击穿内部的通讯芯片，提升设备在干燥车间环境下的运行可靠性。这类壳体的结构设计充分考虑了工业现场的安装、维护、散热、

　　防护等多维度需求，没有多余的装饰性结构，所有结构特征都服务于实际使用功能，建模时所有的卡扣、槽位、安装柱都做了拔模处理，拔模角度统一设置为1.5度，完全符合注塑生产的工艺要求，不会出现脱模困难的问题，同时所有的棱边都做了R0.5的圆角处理，避免安装维护时锋利的棱边划伤操作人员，细节处完全贴合工业设备的设计规范。
