Allegro ACS70331电流传感器三维结构

项目分类:传感器 发布时间:2022-05-13 ID:631666
  • Allegro ACS70331电流传感器三维结构

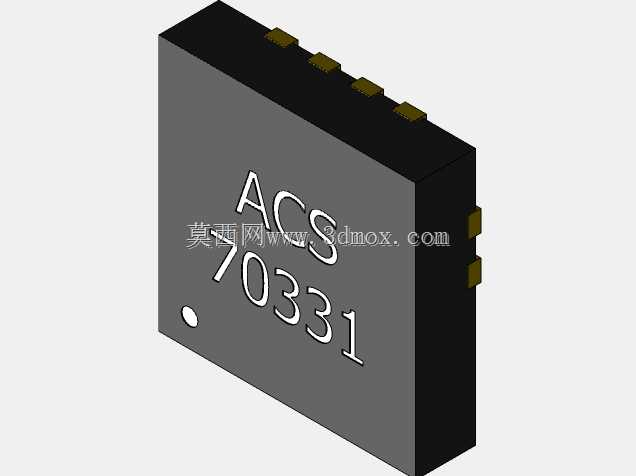

  在工业控制板卡、新能源车载电控单元、伺服驱动回路以及消费类电源管理模块的设计过程中,电流检测环节的器件选型与结构适配,直接影响整板的布局效率与长期运行可靠性,ACS70331作为基于霍尔原理的集成式电流传感器,在这类小空间、高精度电流采样场景中有着极高的应用占比。做这类表贴电子元器件的三维建模时,首先要明确其核心功能逻辑:该器件内部集成了霍尔感应单元、信号调理电路与必要的温度补偿链路,能够在原边电流通路与次级采样电路之间实现可靠的电气隔离,无需额外搭建分流电阻加隔离运放的采样回路,可直接输出对应原边电流大小的线性模拟信号,大幅简化采样链路的布板复杂度。从结构设计维度看,这款器件采用紧凑型表贴封装,本体为方正的塑封结构,

  顶面丝印清晰标注型号标识与定位圆点,该圆点作为封装的第一引脚定位基准,是PCB封装绘制、整板装配时防呆对位的核心参考,建模时必须严格还原其位置与尺寸比例,避免出现装配对位偏差。器件的引脚分布在本体侧边,为短尺寸贴片焊端,建模时需要精准控制焊端的伸出长度、厚度以及相邻焊端的中心间距,所有尺寸公差需要匹配行业通用的表贴焊接工艺要求,既不能出现焊端间距过小导致的回流焊连锡风险,也不能因为焊端长度不足导致焊接附着力不够,在振动工况下出现脱焊失效。实际选型适配时,需要重点关注器件的安装边界:本体的长宽高尺寸要匹配PCB上预留的丝印框范围,器件下方的铺铜区域要避开其他过孔与走线,尤其是原边大电流通路的铜箔宽度要匹配器件的额定载流能力,

  同时要注意器件周边的器件高度差,避免在结构件装配时出现干涉。在伺服驱动器的相电流采样场景中,这类传感器通常布置在功率逆变桥的输出端靠近电机接线端子的位置,建模时需要预留足够的爬电距离,满足强电回路的安规要求;在便携式储能设备的BMS采样回路中,该器件的小尺寸优势能够帮助压缩保护板的整体体积,适配紧凑的电池包内部空间,此时建模还要考虑塑封本体的耐温范围对应的周边热场分布,避免靠近功率MOS等发热器件导致采样温漂超标。建模过程中,塑封本体的边角做了微小的倒角处理,还原真实器件的注塑工艺特征,避免出现尖锐直角的建模失真,焊端的金属质感与塑封本体的哑光表面做了区分,能够在整板装配校验时直观识别器件的安装方向与位置。

  不同于传统的开环霍尔电流传感器,这款器件的内部原边导体已经集成在封装内部,无需外部穿线,直接通过表贴焊端接入主回路,这就要求建模时焊端的载流截面尺寸严格匹配 datasheet 中的参数,确保结构设计时的载流能力核算与实际器件一致,不会出现设计阶段误判铜箔载流的问题。在做设备的三维数字孪生建模时,这类器件的精准模型能够帮助结构工程师提前完成整板的装配干涉检查,尤其是在紧凑的工业模块设计中,器件顶面与上方屏蔽罩、散热片的间隙需要精准控制,模型的尺寸精度直接决定了样机装配的一次成功率,减少后期改板的时间成本。另外,该器件的定位圆点除了装配对位的作用,也是生产环节AOI检测的关键识别特征,建模时还原该特征能够帮助生产端提前完成检测程序的仿真验证,优化检测点位的设置。在光伏汇流箱的支路电流检测场景中,多颗该型号传感器并排布置在采样板上,建模时需要严格控制相邻器件的中心间距,既保证焊接时的工艺间隙,也避免相邻器件之间的磁场串扰影响采样精度,这部分的间距参数需要结合器件的磁场感应范围做适配,不能仅按照常规表贴器件的间距做设计。
