汉润HR911105H RJ45网口连接器结构设计

　　在工业控制板卡、嵌入式通讯设备、交换机终端、工控主板的硬件布局设计中，网口连接器的选型与三维结构匹配，直接决定整板的装配容错率、信号屏蔽可靠性以及后期产线组装的良率。这款汉润HR911105H型号的RJ45连接器，是目前百兆/千兆以太网接入场景中应用极广的集成式接插件，很多初次做板卡结构设计的工程师，容易忽略这类接插件的安装边界细节，导致后期打样后出现外壳干涉、插接头卡扣卡滞、屏蔽弹片接触不良等问题，这个三维模型完整还原了器件的所有结构特征，能在布局阶段提前规避绝大多数装配风险。

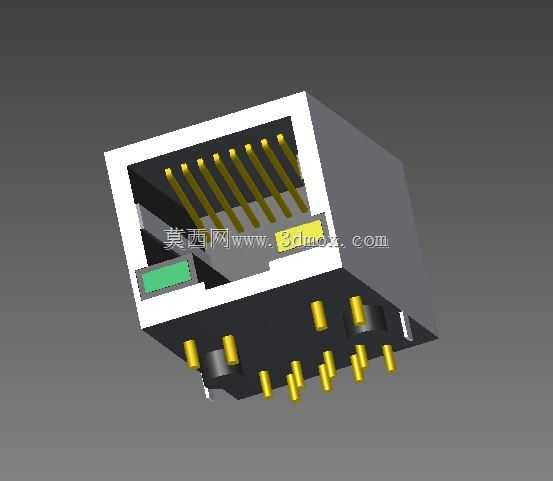

　　从实际功能特性来看，这款连接器属于集成网络变压器的RJ45模组，不同于分体式的网口座加独立变压器的设计，它把信号隔离变压、阻抗匹配、EMI抑制的功能都整合在接插件本体内部，能大幅缩减PCB板上的占用面积，这也是它在紧凑型通讯设备里被大量选用的核心原因。很多工程师在选型时只关注引脚定义和电气参数，却忽略了结构上的细节：这款连接器的引脚采用弯插式布局，引脚伸出长度、焊盘间距都有严格的公差要求，三维模型里完整还原了每一个引脚的位置、伸出长度以及折弯角度，在PCB布局时可以直接对齐封装，避免出现引脚偏位、插装时浮高的问题。

　　设计思路上，这款连接器充分考虑了工业场景的使用需求，本体采用耐高温的工程塑料注塑成型，外壳部分的金属屏蔽罩延伸出多个接地弹片，装配后可以和设备机壳的接地层紧密贴合，能有效抑制工业现场的电磁干扰，避免强电磁环境下出现网络丢包、连接中断的问题。模型里完整还原了屏蔽罩的卡扣结构、弹片的倾斜角度以及弹片的形变余量，在做机壳开孔设计时，可以精准计算开孔的尺寸公差，保证装配后屏蔽弹片既能可靠接触机壳，又不会因为过压导致弹片变形失效。连接器侧面的定位柱结构也在模型中做了精准还原，这两个定位柱是插装时的核心定位基准，对应PCB板上的两个定位孔，设计时需要严格控制定位孔和定位柱的配合公差，过松会导致接插件焊接后偏移，过紧则会导致插装时塑料本体出现应力开裂。

　　外形尺寸与安装边界方面，这款连接器的本体为立方体结构，模型中完整标注了本体的长宽高尺寸、引脚的排布间距、前端插接口的伸出长度，以及尾部引脚的焊接区域范围。在做板卡布局时，需要特别注意连接器前端和机壳开孔的配合间隙：插接口的突出端面要和机壳外表面基本齐平，预留0.1-0.2mm的装配间隙，既不能突出太多导致运输过程中磕碰损坏，也不能凹陷太多导致水晶头插入后卡扣无法正常卡合。另外，连接器本体周围3mm范围内不能布置过高的元器件，一方面要给水晶头插拔预留足够的手指操作空间，另一方面也要避免周边元器件和屏蔽罩出现安全间距不足的问题。很多新手设计师容易忽略水晶头插入后的深度空间，模型里也还原了水晶头插入后在连接器内部的占用范围，能帮助设计师提前确认板卡背面或者相邻层的走线不会和接插件内部结构产生干涉。

　　从实际应用场景出发，这款连接器不仅适用于常规的商用交换机、路由器产品，在工业网关、PLC通讯模块、嵌入式工控机、视觉检测设备的网络通讯接口中也大量使用。不同应用场景下对安装强度的要求不同，比如工业场景中经常需要反复插拔网线，这就要求连接器的焊盘固定强度足够，模型里还原了连接器本体上的两个固定焊盘位置，设计时可以加大这两个焊盘的铜皮面积，提升焊接后的固定强度，避免反复插拔导致焊盘脱落。另外，连接器顶部和侧面的散热间隙也需要在结构设计时预留，虽然集成式变压器的发热量不大，但在密闭的工业设备外壳内，长期高温工作会加速塑料本体老化，预留适当的空气流通间隙，能有效提升器件的使用寿命。

　　在三维建模的细节处理上，这个模型完整还原了连接器内部的卡扣结构，也就是水晶头插入后卡合的弹片位置，设计师可以通过模型模拟水晶头的插拔过程，确认卡扣的活动行程不会和周边结构产生干涉，避免出现水晶头插入后无法拔出、或者卡扣卡不住容易松脱的问题。另外，连接器上的指示灯导光柱结构也在模型中有所体现，导光柱的位置对应PCB板上的LED指示灯，设计时要确认导光柱和LED的对位精度，避免组装后指示灯光线被遮挡，出现显示不清晰的问题。很多时候板卡打样后才发现指示灯位置偏了，需要反复修模，提前通过三维模型核对对位关系，能大幅减少这类不必要的打样迭代。
