六角外螺纹单通铜柱通讯连接支撑件

　　这类六角单通铜柱在通讯设备内部板卡连接场景里应用极广，日常做通讯终端、射频模块、工控通讯板卡的结构设计时，经常会用到这类零件来完成PCB板之间的间隔支撑、接地导通以及定位固定，相比普通塑料支撑柱，铜材质的导电特性可以直接实现板间接地连通，省去额外的接地弹片或者导线连接工序，在高频通讯设备里还能起到一定的电磁屏蔽辅助作用，减少板间信号串扰。

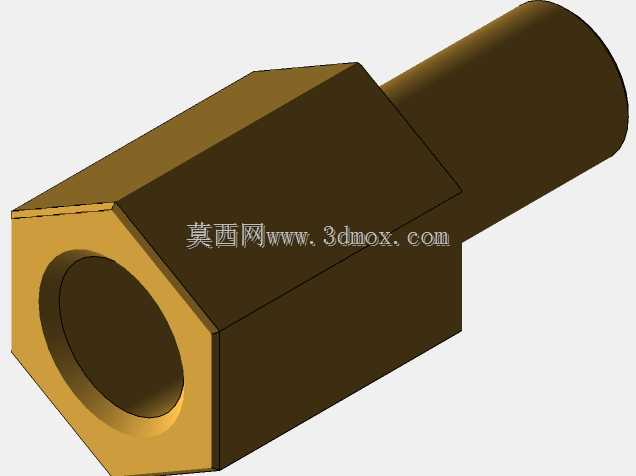

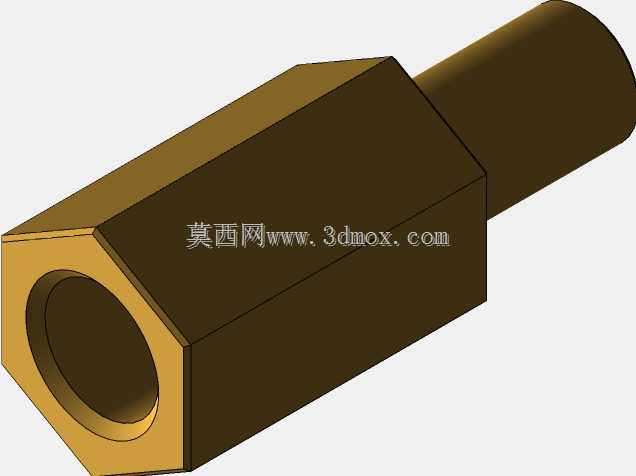

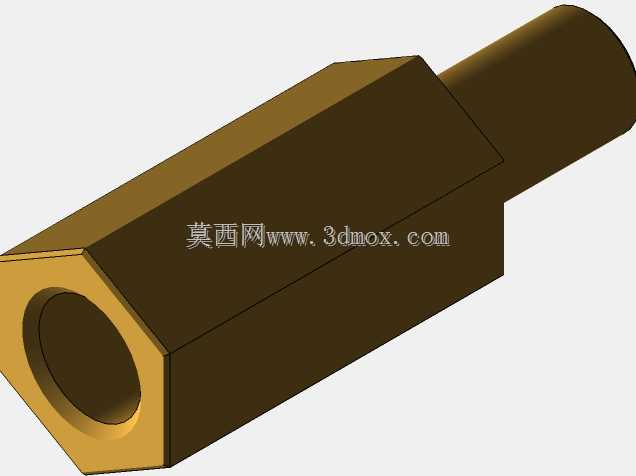

　　从结构设计角度看，这个零件采用一端外六角、一端圆柱外伸的结构，六角端的对边尺寸完全适配标准扳手的夹持规格，装配时可以用开口扳手或者套筒直接施加扭矩，不会出现圆柱面夹持打滑的问题，六角端内部加工有内螺纹孔，用于和螺丝配合锁紧上层板卡，外伸的圆柱段外径和下层板卡的安装孔做间隙配合，装配时可以直接插入定位孔完成预定位，不需要额外的治具来对齐孔位，能大幅提升产线装配效率。

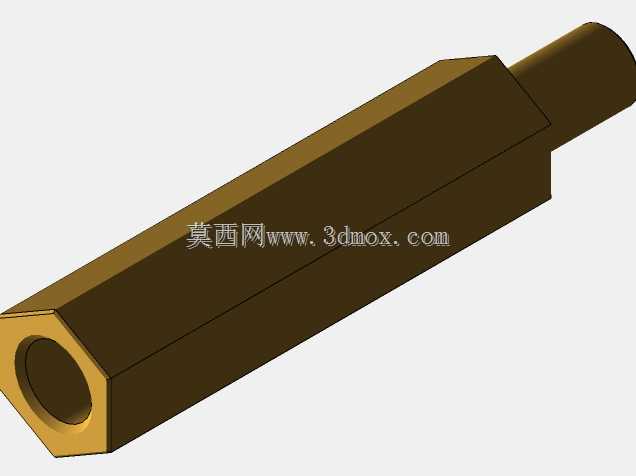

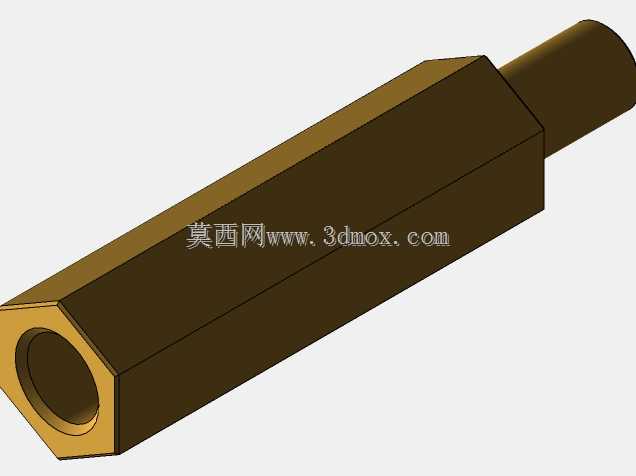

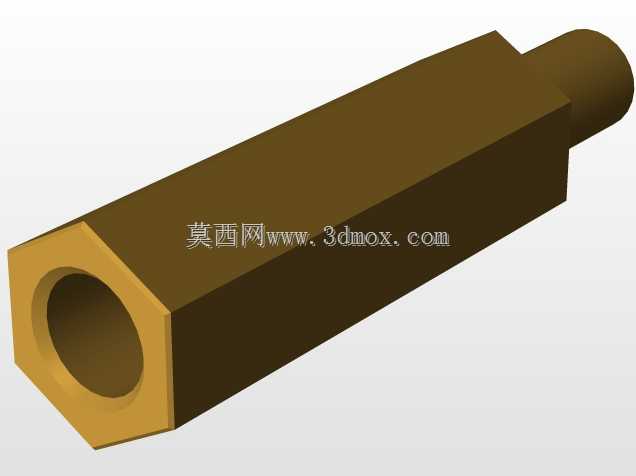

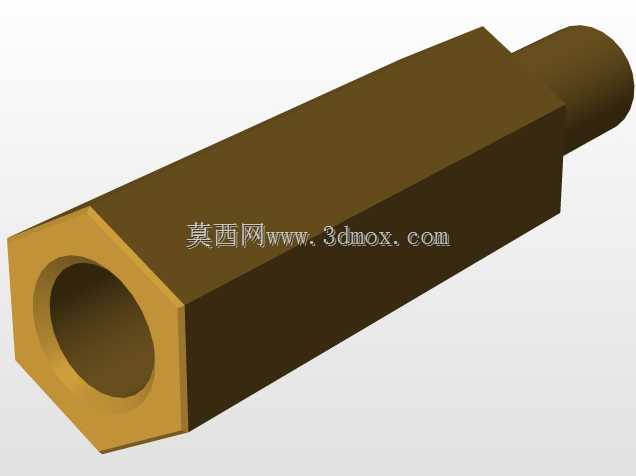

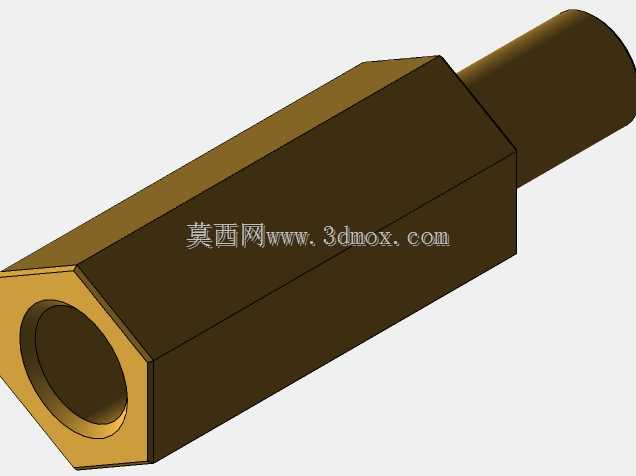

　　尺寸覆盖6mm到20mm的常用支撑高度规格，基本覆盖了通讯板卡之间常见的间隔距离需求，不同高度的零件除了圆柱段长度不同，六角端的对边尺寸、内螺纹规格、外伸圆柱的直径都保持统一，做BOM选型的时候不需要反复核对安装孔位尺寸，只需要根据板间需要预留的元件高度空间选择对应长度即可，比如板间要放置0805封装的阻容元件选6mm高度就足够，要是放置高度更高的射频连接器或者电解电容，就可以选择12mm、16mm甚至20mm的规格，不用重新设计安装孔位，能大幅缩短结构设计的迭代周期。

　　设计这类零件的时候，首先要考虑安装边界的限制，六角端的对边尺寸要比安装孔的直径大1mm以上，保证锁紧的时候承压面完全贴合PCB板面，不会出现压穿板卡或者局部应力集中导致板卡开裂的问题，外伸圆柱段的插入深度要控制在2mm到3mm之间，插入太浅定位精度不够，装配时容易歪斜，插入太深又会占用下层板卡背面的元件空间，容易和背面的表贴元件发生干涉。内螺纹的深度要比配合螺丝的拧入深度深1mm左右，避免螺丝拧到底之后顶死，导致板卡压合不平整出现翘曲，螺纹规格统一选用通讯设备里常用的M3规格，和行业通用的固定螺丝完全适配，不需要单独定制特殊规格的紧固件。

　　材质选用黄铜做基础材质，表面做钝化处理，既保证了良好的导电性能，又能避免长期使用出现氧化锈蚀导致接触电阻变大的问题，在潮湿或者高盐雾的使用环境下，也可以根据需求选择镀镍或者镀锡的表面处理版本，提升防腐蚀能力。零件的所有棱边都做了0.1mm的倒角处理，避免装配时锋利的棱边刮伤PCB板上的线路或者操作人员的手指，外伸圆柱段的端面也做了导入倒角，插入安装孔的时候可以自动导正，即使孔位有少量的位置偏差也能顺利装配，不会出现卡滞的问题。

　　在实际选型使用的时候，需要注意支撑柱的额定锁紧扭矩，M3规格的铜柱推荐锁紧扭矩在0.5N·m到0.8N·m之间，扭矩过大会导致内螺纹滑牙或者六角端变形，扭矩太小又会导致锁紧不牢靠，设备在运输或者受振动的时候出现板卡松动的问题。如果是用于有振动冲击的使用场景，比如车载通讯设备或者户外基站设备，可以在配合螺丝上增加耐落胶涂层，或者选用带防松垫圈的组合螺丝，进一步提升连接可靠性。这类支撑柱除了通讯设备领域，在工控控制板、消费电子、电源模块等需要板卡支撑连接的场景里也可以通用，只要安装孔位和支撑高度匹配就能直接选用，不需要重新开模定制，能有效降低零件采购成本和供应链管理难度。
