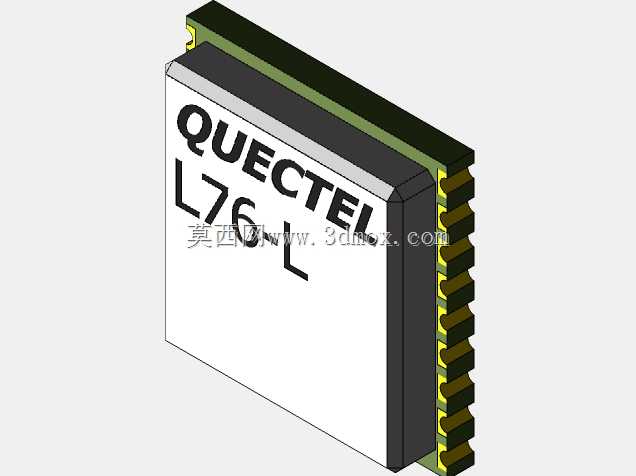

GNSS定位模块L76-L三维结构数模

　　在做车载定位终端、便携穿戴定位设备、物联网资产追踪终端的结构设计阶段，这类GNSS定位模块的三维数模是板级布局、壳体避让设计的核心参考依据，很多结构工程师在前期堆叠设计时，往往只关注模块的平面封装尺寸，忽略了模块实际高度、侧边焊盘的爬锡空间、屏蔽罩边缘的装配公差，很容易导致后期打样出现壳体顶到模块、焊盘与周边器件间距不足无法过波峰焊、模块天线净空区被金属结构遮挡导致搜星性能下降等问题。这款L76-L是集成了GPS、北斗等多星座定位能力的贴片式模块，采用LCC封装形式，侧边排布的半孔焊盘兼顾了SMT量产焊接的可靠性与小尺寸占用的需求，建模时严格还原了模块本体的实际高度公差，包括顶部丝印层的厚度、侧边焊盘的突出高度、

　　模块底部与PCB板面之间的预留间隙，这些细节在常规的二维封装库中是无法体现的，只有完整的三维数模才能在堆叠阶段完成干涉检查。从实际应用场景来看，这类模块常被布置在设备主板的边角位置，需要保证模块上方无金属遮挡，同时要远离板上的DC-DC开关电源、高速数字信号走线，避免电磁干扰影响定位灵敏度，三维数模可以直接导入整机装配环境中，模拟模块安装后的实际位置，核对上方壳体的塑料壁厚是否满足信号穿透要求，侧边的定位结构柱是否会压到模块焊盘，模块与周边SIM卡座、电池、连接器的安全间距是否满足安规与生产工艺要求。设计思路上，模型还原了模块本体的黑色塑封主体、顶部金属屏蔽罩的边缘台阶、侧边排列的镀金半孔焊盘的实际形态，焊盘的间距、

　　突出本体的尺寸完全按照实际器件的焊接要求制作，没有做过度简化，避免结构工程师在做焊盘与周边器件间距检查时出现误判。外形尺寸方面，模型严格匹配器件实际规格，本体长宽尺寸适配行业通用的GNSS模块封装 footprint，高度控制在贴片类模块的常规薄型区间，能够满足便携设备对内部堆叠厚度的严苛要求，安装边界上，模型标注了模块焊接时需要预留的周边禁布区范围，包括焊盘外侧的维修预留空间、模块上方的屏蔽罩避让空间、底部的走线禁布区域，这些边界参数都是结合实际SMT生产、售后维修的需求梳理的，能够帮助结构工程师在PCB布局阶段就和硬件工程师协同完成器件排布，减少后期改板的次数。在做户外手持定位设备、共享单车上的定位锁具、

　　宠物追踪器这类产品的结构设计时，这类模块的安装位置往往直接决定了产品的定位性能，很多产品出现搜星慢、定位漂移的问题，本质上是结构设计阶段没有预留足够的净空区，把模块布置在了金属构件下方或者电池旁边，通过三维数模的虚拟装配，可以在开模前就调整模块的安装角度与位置，比如将模块的天线接收面朝向天空方向，避开金属电池的遮挡，同时预留出模块下方的接地焊盘与主板地的连接位置，保证屏蔽效果，降低外界电磁干扰的影响。另外，模型还原了模块顶部的丝印标识位置，在做整机内部的标识核对、生产装配时的器件方向校验时，也能通过三维模型直观确认模块的安装方向，避免生产时出现器件贴反的低级错误，毕竟这类LCC封装的模块一旦贴反，不仅无法正常工作，拆焊返修的难度也很大，很容易损坏主板焊盘。
