1602字符型液晶显示模组结构设计

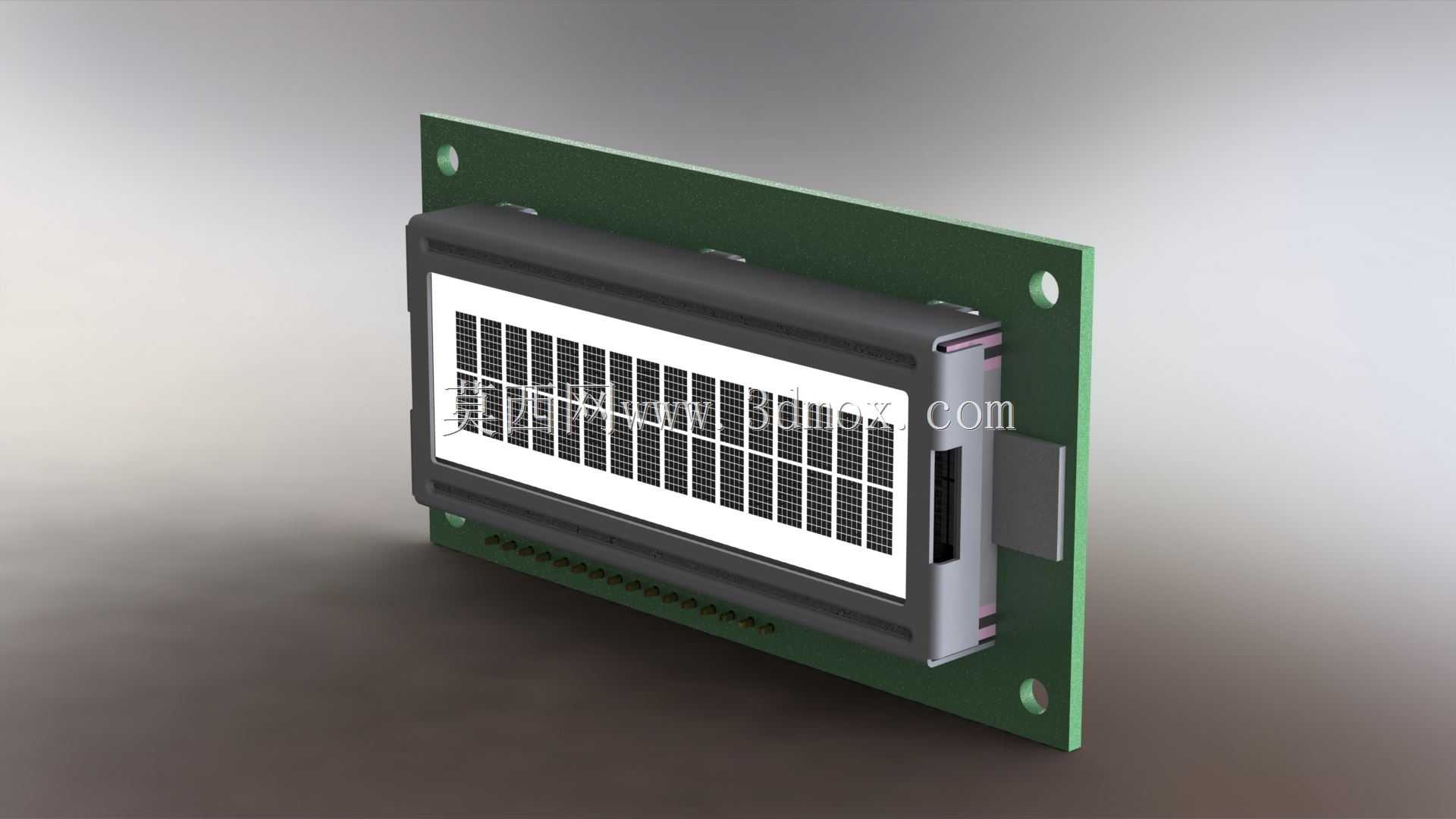

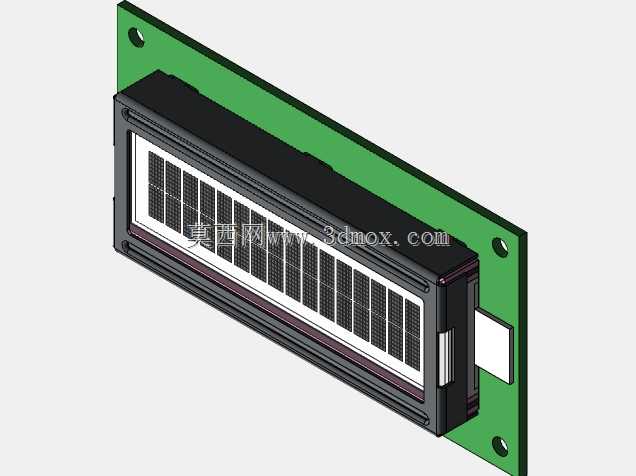

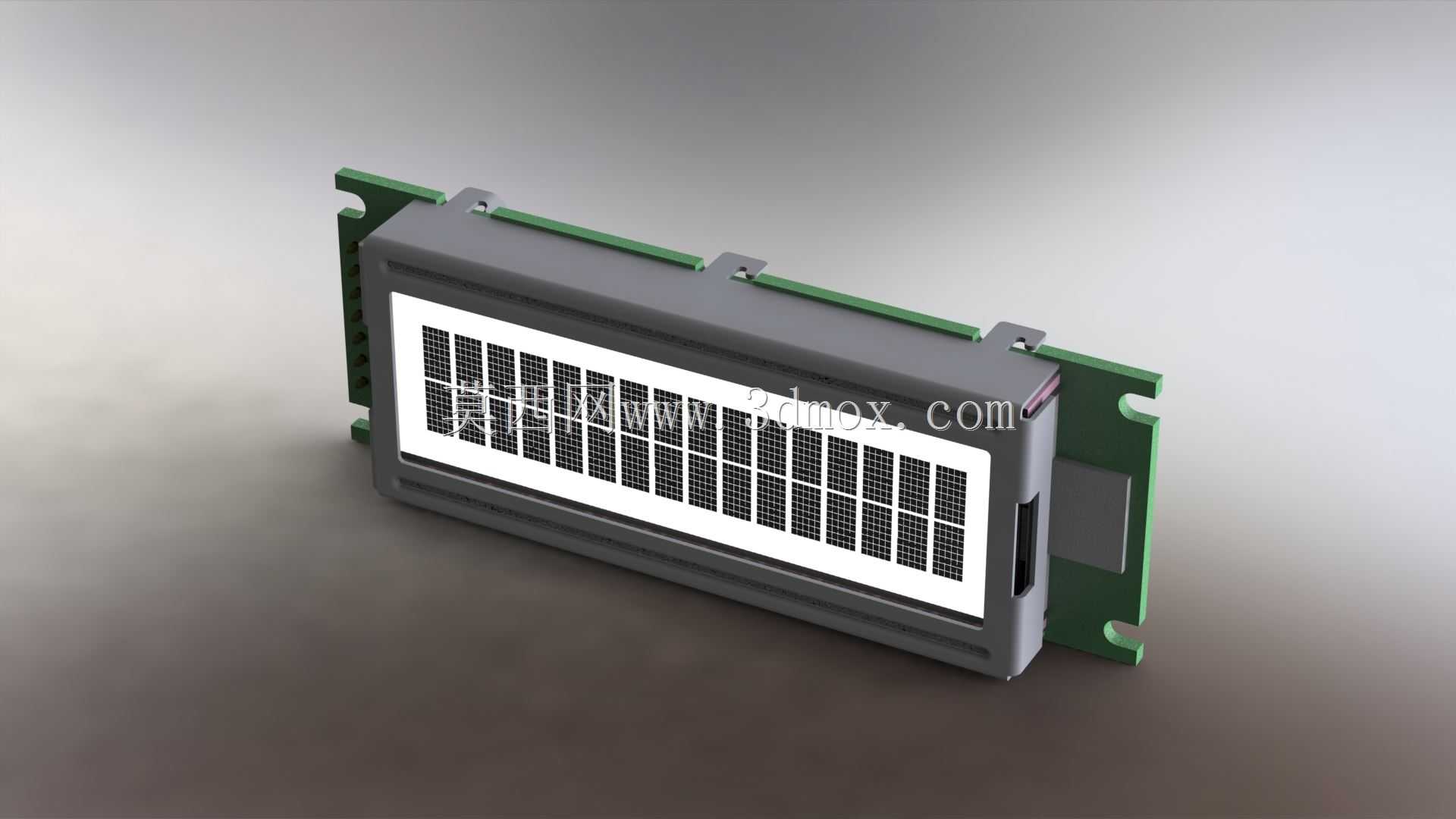

　　在嵌入式控制、工业终端、小型通讯设备的人机交互链路里，字符型液晶显示模组始终是成本与可靠性平衡度极高的选型方案，本次拆解的16x2规格LCD模组，是针对小尺寸信息展示场景做的结构落地设计，完全贴合量产装配的实际需求。从实际应用场景来看，这类模组常被部署在小型通讯终端、工业控制从站面板、小型检测设备的状态显示区、门禁考勤终端、家用小型电控设备的交互界面上，核心承担固定字符、状态代码、数值参数的展示功能，不需要复杂的图形渲染能力，靠极低的驱动功耗、成熟的供应链配套、稳定的宽温工作表现，成为小体量交互场景的首选显示方案。

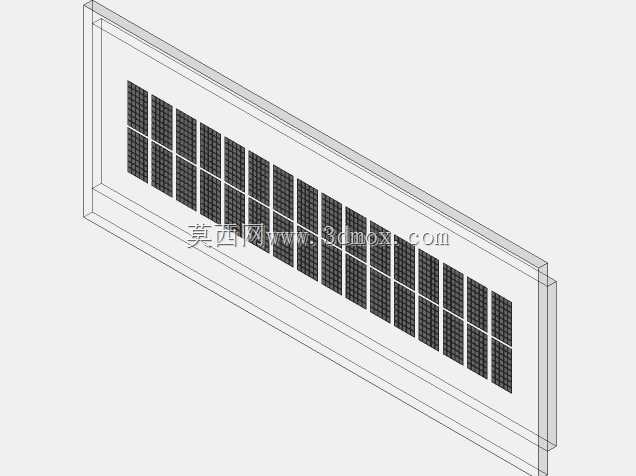

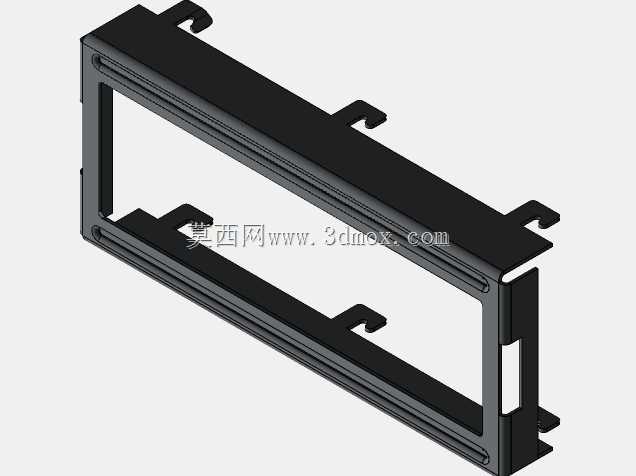

　　从功能特性层面看，该模组采用标准16列2行的字符显示矩阵，单字符为5x8点阵规格，可完整展示ASCII字符集与常用自定义符号，满足设备状态码、参数数值、短提示语的展示需求，模组自带背光结构，可在低光照环境下保证内容辨识度，屏幕表面的遮光边框做了阶梯式压合设计，既可以遮挡背光边缘的漏光区域，也能为表面保护贴膜提供定位贴合的基准面，避免装配后出现显示区域偏移、边框漏光的常见问题。模组侧边的金属固定卡扣采用弹性折弯结构，装配时可直接卡入面板预设的安装卡槽内，不需要额外打胶或者螺丝固定，大幅提升终端产品的装配效率，卡扣的折弯角度经过反复验证，卡入后可提供足够的保持力，避免设备在运输、使用过程中出现模组松脱移位的问题。

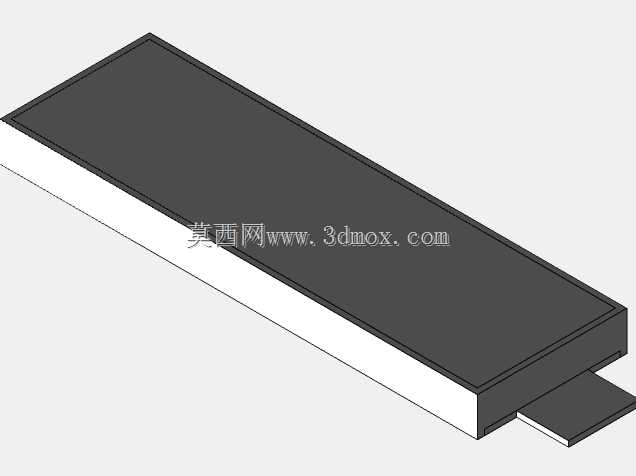

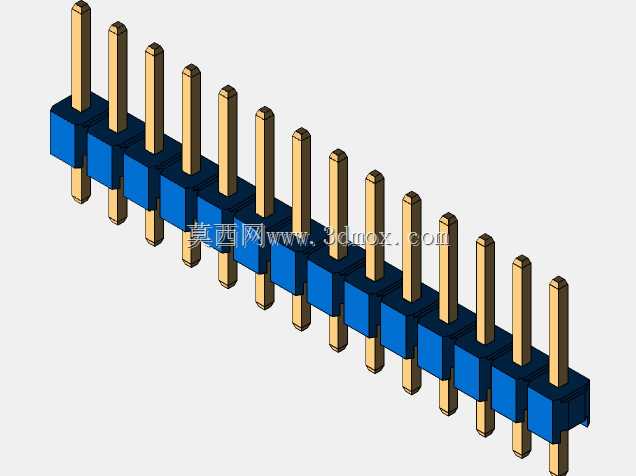

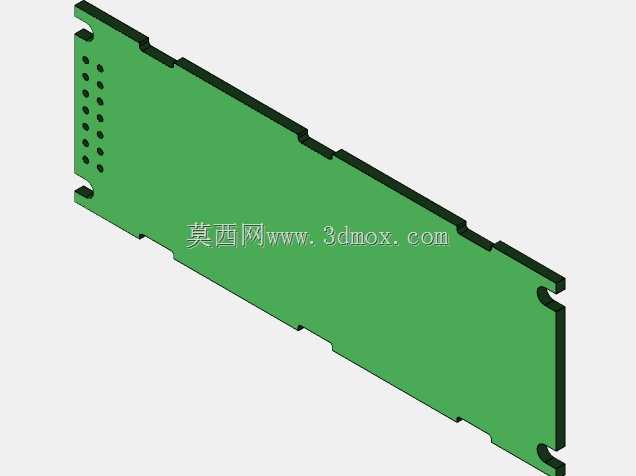

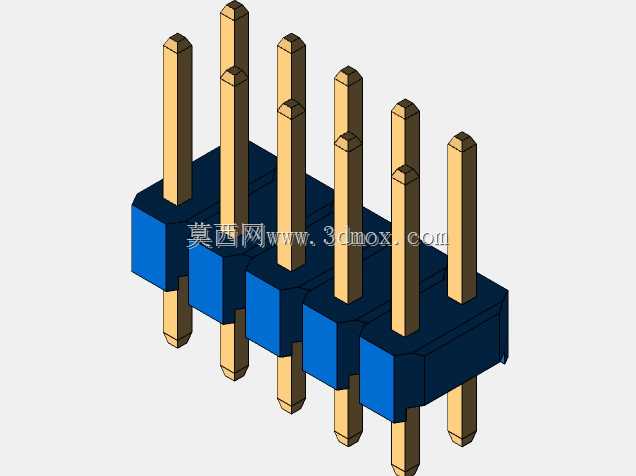

　　设计思路上，整个模组的结构完全围绕量产可制造性展开，没有做冗余的异形结构，外壳采用阻燃ABS材质注塑成型，壁厚均匀控制在1.8mm，既保证外壳的结构强度，也避免注塑过程中出现缩痕、翘曲等成型缺陷。背部的PCB驱动板采用标准排针接口设计，排针的伸出长度、引脚间距完全符合行业通用规范，可直接匹配市面上绝大多数的LCD驱动转接板、主控开发板的接口定义，不需要额外做转接布线。PCB板与液晶玻璃的连接采用导电胶条压合结构，相比FPC焊接方案，导电胶条的装配容错率更高，压合后接触可靠性更强，同时也降低了小批量生产的装配难度，胶条的安装槽做了0.2mm的过盈设计，装配后胶条不会出现移位、接触不良的问题。两侧的绿色安装固定耳是整个模组的安装基准面，上面预留的两个定位安装孔的孔位公差控制在±0.1mm，可与终端设备面板的定位柱精准配合，保证屏幕显示区域与面板开窗的同轴度，避免出现屏幕偏位、显示内容被边框遮挡的问题。

　　外形尺寸与安装边界方面，该模组的整体外轮廓尺寸完全遵循行业通用的1602LCD安装规范，长宽高尺寸适配绝大多数标准1602面板开窗，安装孔的中心距与市面上同规格产品完全兼容，可直接替换同规格的其他品牌模组，不需要修改终端设备的面板结构，降低设备迭代的改造成本。模组背部的元件最高高度做了严格管控，驱动芯片、背光元件的最高点距离PCB板面的高度不超过5mm，给终端设备内部的布线、其他元件布局预留了足够的安全间隙，不会出现装配后元件干涉、挤压损坏的问题。屏幕的可视区域边缘到模组外壳边缘的距离做了统一管控，面板开窗只需要按照给定的尺寸预留，就能保证装配后可视区域完全露出，不会出现黑边遮挡显示内容的情况。另外，模组的外壳边角做了R0.5的圆角处理，既可以避免装配时锋利的边角划伤操作人员，也能减少注塑过程中的应力集中问题，提升外壳的抗冲击能力，在设备受到轻微磕碰时不会出现外壳开裂的情况。背光部分的导光板采用磨砂匀光设计，整个显示区域的背光均匀度控制在合理范围内，不会出现边角暗区、局部亮斑的问题，保证不同位置的字符显示清晰度一致。
