立式斜面操作数控控制箱结构设计

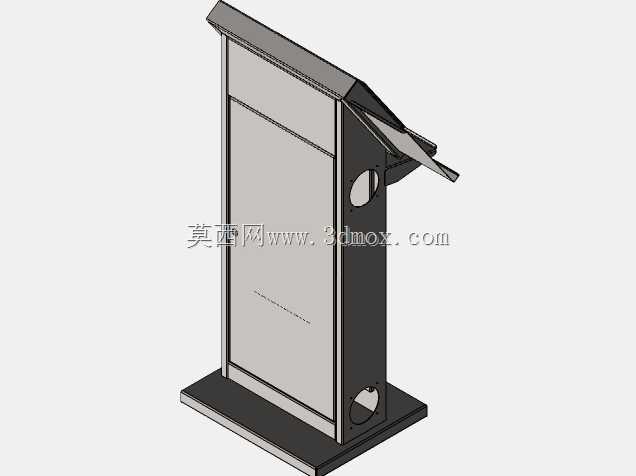

　　这款立式斜面操作的数控控制箱，主要面向车间生产现场的数控设备就近操控场景设计，区别于传统嵌装在设备本体上的操作面板，独立落地式的结构可以根据操作人员的作业动线灵活布置点位，既可以布置在等离子切割设备、小型数控镗铣设备的侧方操作位，也可以作为生产线体的独立操控终端使用，适配多类需要人工频繁输入参数、观察运行状态的数控加工场景。从结构设计逻辑来看，整体采用落地式立柜结构，底部设置整板式安装底座，底座预留了地脚固定孔位，安装时可以通过膨胀螺栓直接与车间水泥地面固定，也可以在底座下方加装减震垫脚，适配车间地面存在轻微振动的安装环境，底座的外延尺寸略大于柜体主体，能够保证柜体在人员倚靠、操作按压时不会出现侧翻风险，整体重心落在底座中心区域，

　　抗倾覆性能满足车间现场的安全使用要求。柜体主体采用框架加蒙皮的钣金结构设计，内部预留了足够的电气元件安装空间，可以容纳数控系统主机、IO模块、开关电源、接线端子排等常规电控元件，柜体侧面预留了两个圆形的线缆穿装孔，孔位边缘做了卷边钝化处理，避免穿线时划伤线缆绝缘层，使用时可以根据走线方向选择对应孔位，搭配电缆防水接头实现柜体的密封防护，防止车间内的切削液飞溅、金属粉尘进入柜体内部影响电气元件寿命。操作区域采用斜面倾角设计，这个角度是结合站立操作人员的人体工程学参数确定的，操作人员站立时视线自然下垂即可清晰看到操作面上的显示屏、按钮指示灯区域，手臂自然抬起就可以完成按键操作、参数输入动作，不需要长时间低头或者抬臂，

　　能够降低长时间值守操作的疲劳感；操作台面向外延伸出一小段平台，可以临时放置操作手册、记录笔等小物件，也可以在台面上加装手轮、手持操作单元的挂装支架，拓展操作功能。柜体正面的大面积平面区域可以用来张贴设备标识、操作流程警示标识，也可以内嵌安装大尺寸的状态显示屏，用来展示设备运行参数、加工进度、报警信息等内容；顶部的斜向封板做了下倾角度，能够避免车间顶部落尘、滴水在表面积存，日常清洁时只需要擦拭即可，不会出现积液积尘的卫生死角。从安装边界来看，这款控制箱的占地面积较小，不需要占用太大的车间空间，柜体背部预留了检修门，安装时需要在背部预留足够的开门检修空间，方便后期维护人员打开柜门排查线路、更换元件；

　　柜体的整体高度适配成年人站立操作的舒适区间，不需要额外搭建操作站台，也不会因为高度过低导致操作人员需要弯腰操作。结构设计上充分考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯半径，焊接位置都设置在柜体内部非外观面，外部蒙皮采用拼接式装配，通过隐藏式螺丝固定，外观面没有突出的螺丝头，整体整洁美观，同时也方便后期拆解维护；柜体的边角都做了钝角处理，没有尖锐的突出棱角，避免人员过往时磕碰受伤，符合车间设备的安全设计规范。在实际使用场景中，这类控制箱可以根据配套设备的需求，在操作斜面区域定制开孔，安装触摸屏、按钮、旋钮、急停开关等操作元件，内部可以根据电气原理图布置安装导轨、线槽，实现强弱电分离布线，降低信号干扰；柜体的防护等级可以达到IP54级别，能够适应多数机加工车间的生产环境，即使存在少量切削液飞溅、粉尘飘散的情况，也能保证内部电气元件稳定运行。不同于壁挂式控制箱需要依托墙面或者设备本体安装，这款落地式结构可以独立布置，在设备布局调整时只需要拆卸地脚固定螺栓就可以移位，重新接线即可投入使用，场地适配性更强，对于多台数控设备集中管控的车间来说，可以统一控制箱的结构样式，减少备件储备种类，降低后期维护成本。
