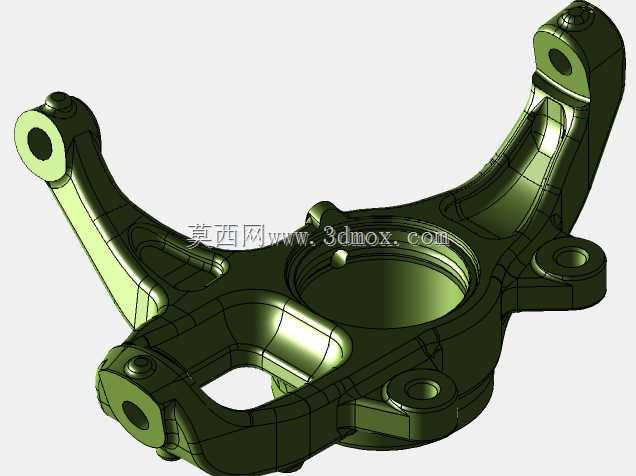

汽车转向节指关节结构三维设计

　　该构件属于汽车底盘转向系统核心承载部件，日常工况下需要同时承接车轮端的垂向载荷、转向过程中的横向力矩以及制动工况下的扭转冲击，在乘用车、轻型商用车的前桥总成中应用广泛，是连接轮毂单元、下摆臂、转向拉杆与减震器支柱的关键铰接节点。从结构设计逻辑来看，整体采用分叉式悬臂布局，主体大孔径端面用于适配轮毂轴承的外圈安装位，孔径公差需匹配轴承压装的过盈配合要求，端面的平面度公差控制在0.02mm以内，避免轴承压装后出现偏载导致的早期磨损。三个延伸臂的安装孔位分别对应不同的底盘部件连接需求：上方带双定位凸台的支臂用于连接减震器滑柱下端，凸台的定位销孔与安装螺栓孔采用位置度0.1mm的公差约束，保证滑柱安装后前轮外倾角、主销后倾角的初始定位精度符合整车四轮参数要求；侧方突出的带衬套孔支臂用于连接转向拉杆外球头，孔位的轴线角度直接决定转向梯形的几何参数，设计时需反复校核左右转向时的阿克曼角误差，避免转弯时轮胎出现异常滑移磨损；下方延伸的叉形支臂用于连接下摆臂球头，叉口的开档尺寸与球头销的锥面配合精度直接影响底盘行驶的松散感，配合面的粗糙度需达到Ra1.6以上，保证连接刚性。

　　设计过程中优先考虑了载荷传递的路径优化，主体壁厚从中心轴承座位置向各支臂末端做渐变减薄处理，在轴承座与各支臂的连接过渡位置采用大圆角应力释放结构，避免应力集中导致的疲劳断裂，经过有限元仿真验证，在极限冲击载荷下最大应力出现在下支臂与主体连接的圆角处，数值低于材料屈服强度的70%，满足10万公里以上的疲劳寿命要求。外形尺寸方面，主体轴承座外径为120mm，整体横向跨距210mm，纵向高度165mm，各安装孔的中心距严格对标同级别量产车型的底盘硬点参数，安装边界上预留了制动卡钳安装支架的固定孔位、ABS轮速传感器的安装凸台，不需要额外做结构修改即可适配同平台多款车型的制动器选型。

　　表面处理采用电泳加喷粉的工艺，主体铸造成型后经过抛丸处理去除表面氧化皮，所有安装孔位在机加工后做倒角去毛刺处理，避免装配时划伤配合件的密封面。铰接孔位内部预留了润滑脂加注通道的设计空间，可根据使用需求选配维护型或免维护型衬套结构，适配不同定位的车型配置。在实际装配场景中，该部件的安装顺序需先压装轮毂轴承，再依次连接下摆臂球头、减震器滑柱与转向拉杆，所有螺栓的拧紧扭矩需按照工艺要求分三次打紧，避免单侧受力导致部件出现初始装配应力。日常使用中该部件的失效形式多为支臂断裂、安装孔磨损变形，设计时针对常见失效点做了局部加厚处理，在不显著增加整体重量的前提下提升了结构冗余度，相比同类型传统结构重量降低8%左右，符合整车轻量化的设计趋势。
