车间重载轨道式物料转运手推车结构

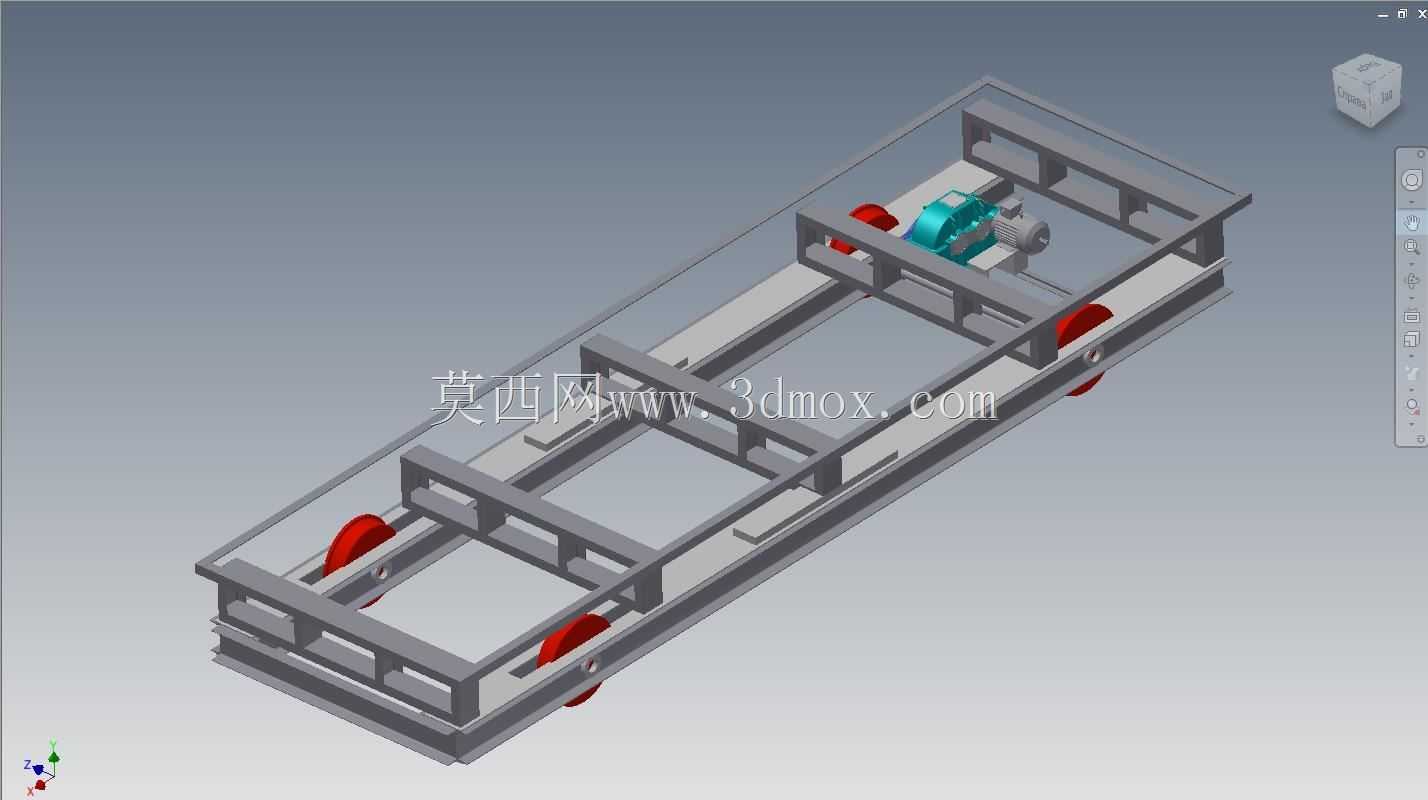

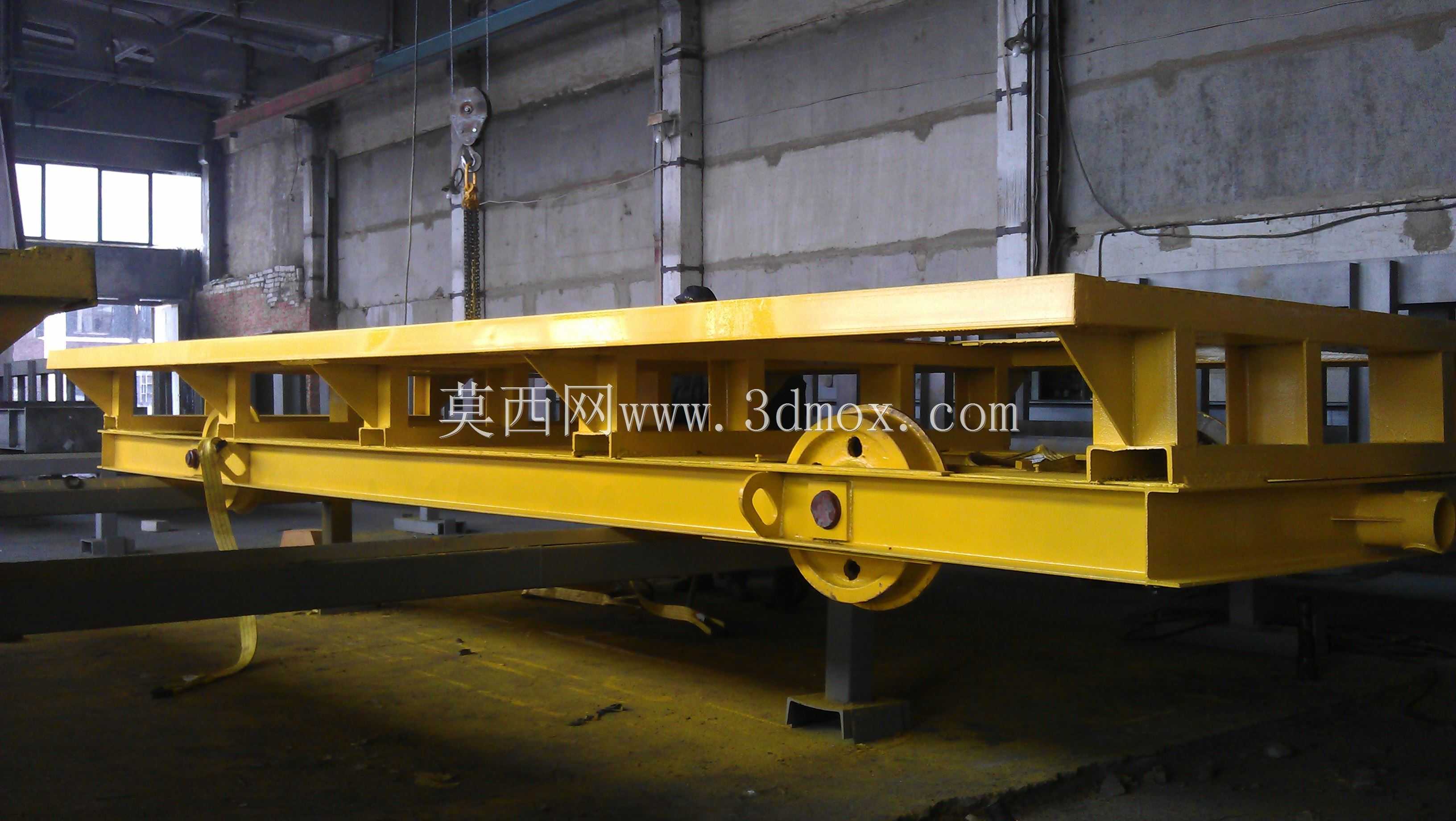

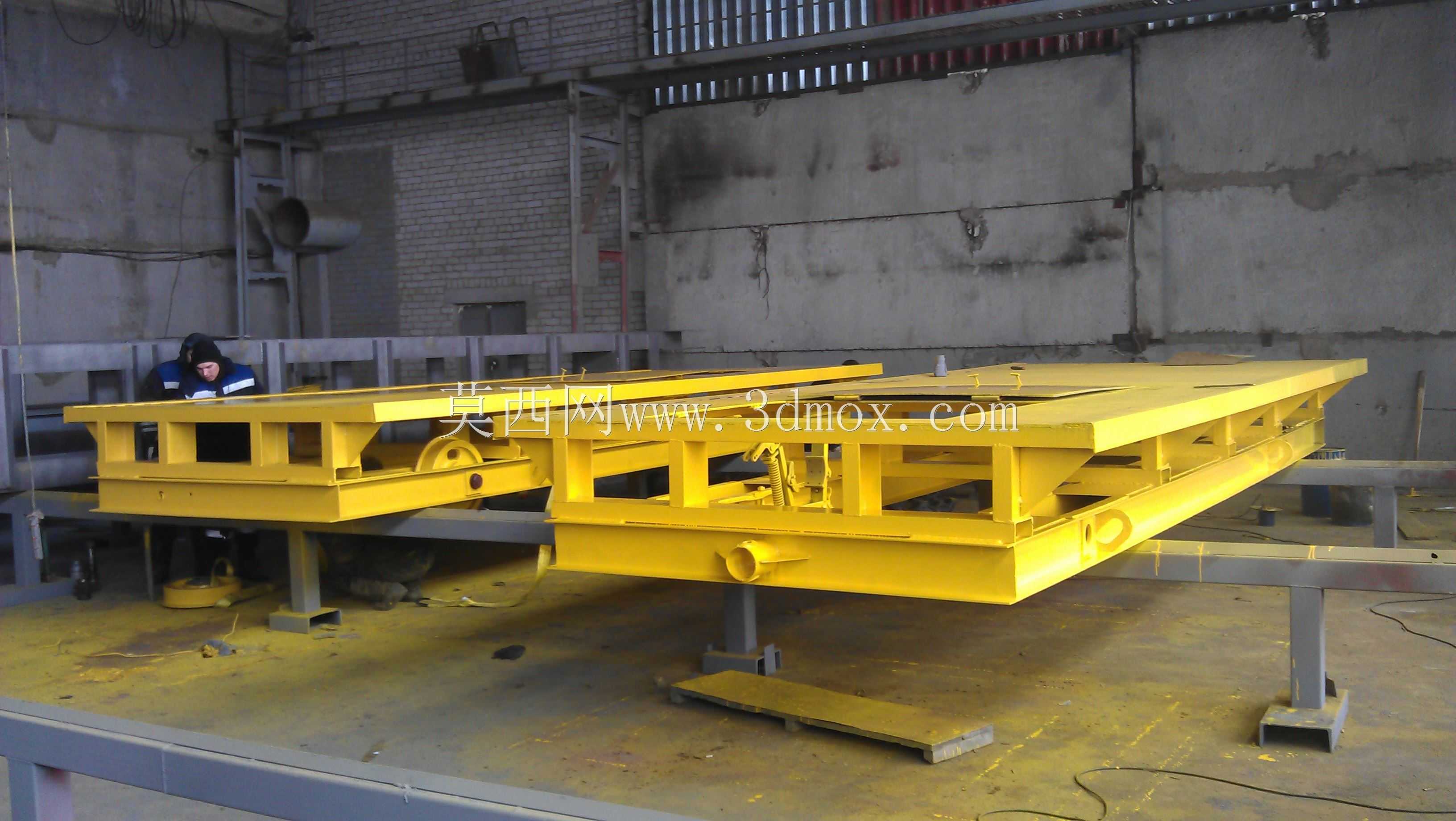

　　这款轨道式手推车主要面向生产车间内部的定点物料转运场景，适配厂区内铺设的轻型轨道线路，解决跨工序间重型工件、工装夹具的短距离运输需求，相比无轨人力推车，它的行进轨迹固定，不会出现偏移剐蹭设备的问题，单趟承载上限远高于普通胶轮手推车，适合机加工车间、装配工段、仓储区之间的固定路线物料输送，尤其适配重量偏大、底面规整的金属坯料、组装部件的转运作业。从结构设计来看，整车采用框架式焊接车架作为承载主体，主纵梁选用矩形型钢制作，沿车体长度方向通长布置，承担主要的弯曲载荷，多根横梁等距排布在两根纵梁之间，通过满焊连接形成整体刚性框架，横梁上方预留的平整承载面可以直接放置物料箱、工件托盘，也可以根据实际需求加装定位挡块、绑带挂点，

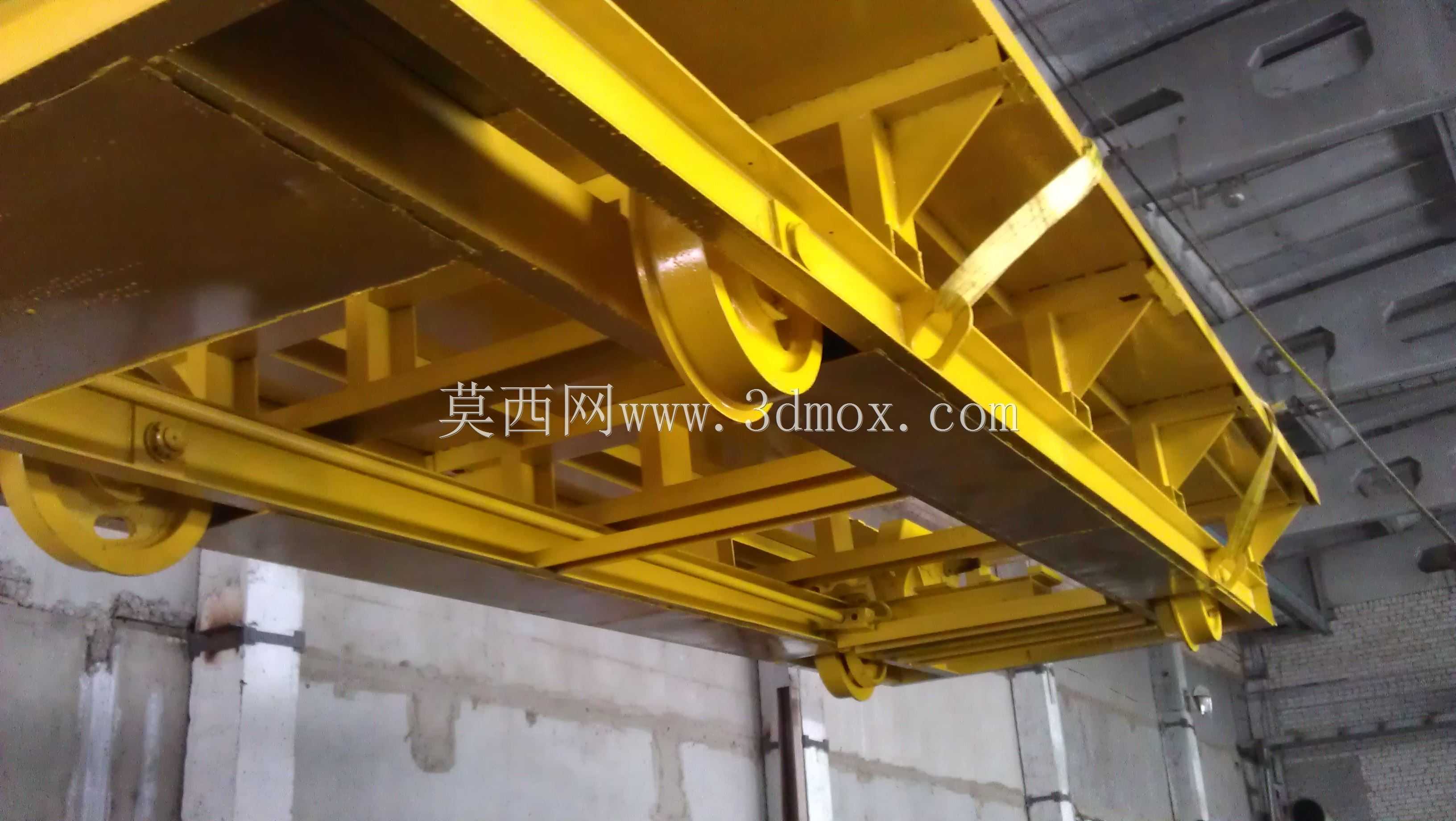

　　避免转运过程中物料滑移。车架下方的轮组采用单侧双轮布置，四个行走轮分别安装在车架四角的轮架位置，轮缘带有与轨道匹配的导向凸缘，卡合在轨道顶面后可自动限制车体横向位移，推行时无需额外把控方向，仅需提供前后方向的推力即可，大幅降低长距离转运的操作强度，轮体内部配置了免维护的滑动轴承，转动阻力小，在满载状态下也能轻松推动，轮体与轮架之间采用销轴连接，后期维护更换轮体时仅需打出销轴即可完成拆装，无需整体拆解车架。驱动单元布置在车架中部的加高安装支架上，采用减速电机直连的传动结构，可根据使用需求切换人力推行或电动驱动模式，电动模式下可实现恒定速度的自动行进，适合固定节拍的流水线物料配送场景，安装支架采用螺栓连接的方式固定在主车架上，

　　可根据不同的动力需求更换不同功率的减速单元，也可拆除动力组件变回纯人力推车，适配不同场景的使用需求。从安装边界尺寸来看，整车宽度适配厂区常用的600mm轨距轻型轨道，车体长度根据常规物料托盘的尺寸设计，承载面高度与车间常见的机床工作台、物料货架的取放高度匹配，转运时可直接将工件从工作台推到车床上，无需二次抬升搬运，降低操作工人的劳动强度。车架的所有型钢连接处都做了倒角处理，避免尖锐棱角划伤操作人员，车体两端预留了牵引挂钩的安装孔位，多台同规格推车可串联连接，由牵引头一次性牵引多台完成批量物料转运。设计过程中优先考虑了结构的冗余强度，主车架的型钢选型按照额定承载1.5倍的安全系数计算，满载状态下车架的最大挠度控制在允许范围内，

　　长期使用不会出现永久变形，轮架位置额外加焊了加强筋板，分散轮轴对车架的局部压应力，避免长期重载下车架角部出现开裂问题。这款手推车的结构没有复杂的异形零件，所有构件都采用常规型钢和标准件制作，加工难度低，普通的焊接车间即可完成制作，后期维护的配件也都属于通用标准件，采购替换成本低，适合中小批量制作后在厂区内部大范围投入使用，相比采购成品的轨道转运车，可根据自身厂区的轨道规格、物料尺寸灵活调整车架的长宽参数，适配性更强。
