汽车转向系统横拉杆结构设计

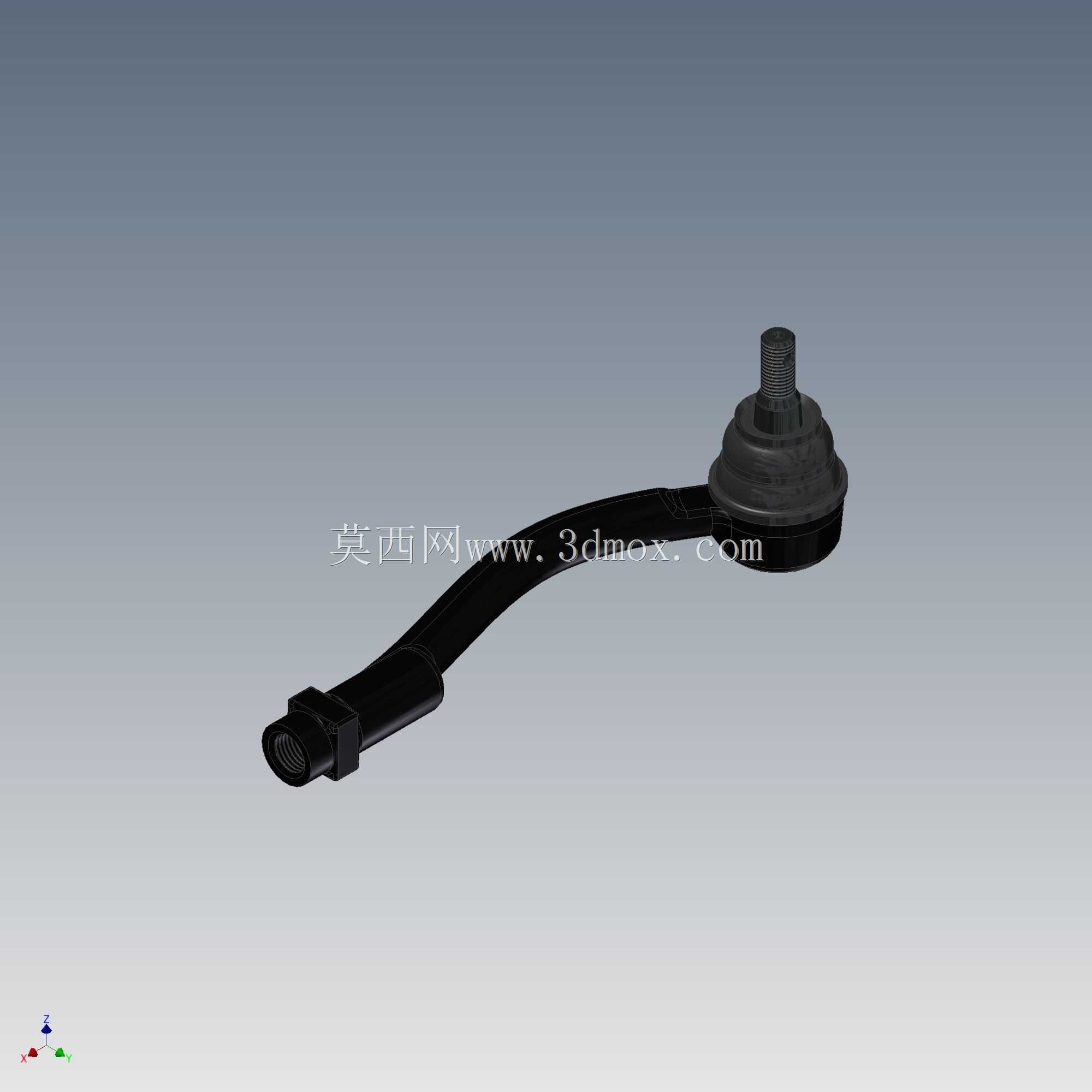

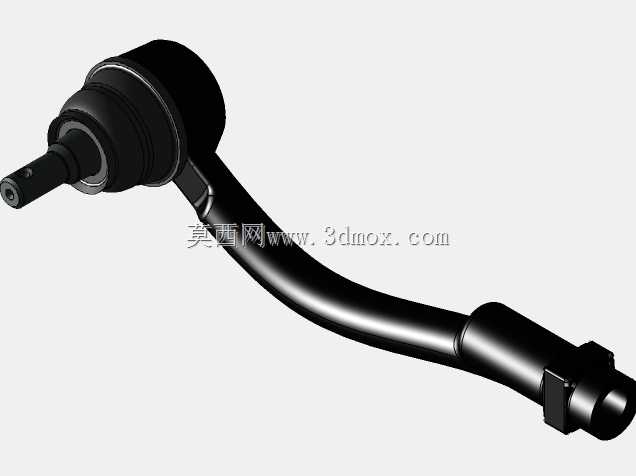

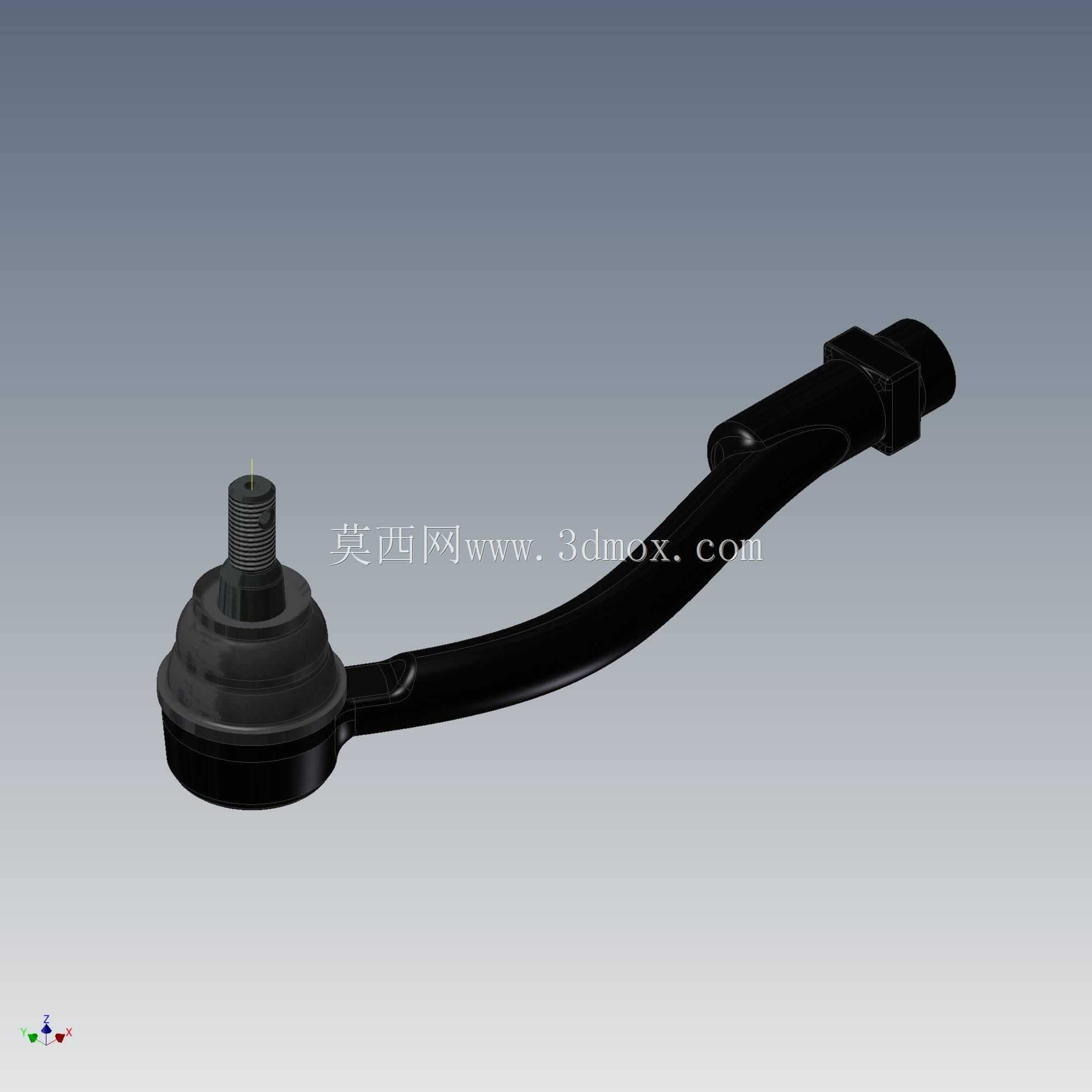

　　在乘用车与轻型商用车的底盘转向系统中，横拉杆是连接转向机与转向节的核心传力部件，直接决定车辆转向动作的传递精度与行驶过程中的方向稳定性，日常行驶中路面传递的冲击载荷、转向时的横向力矩都会集中作用在该部件上，其结构设计的合理性直接关联整车操控安全。从结构功能来看，该部件一端为集成式球头销结构，球头端通过锥面配合与转向节摇臂固定，自带的锁紧螺纹段可通过开槽螺母完成轴向锁止，球头内部预压的耐磨衬套可在实现多自由度摆动的同时消除配合间隙，避免转向虚位；杆身采用变截面弯杆设计，并非简单的直杆结构，这种弯曲造型是在总布置阶段反复校核运动包络得出的结果，可在车轮上下跳动、转向打满的全行程内，避开周边的下摆臂、稳定杆、制动管路等部件，

　　不存在运动干涉风险，同时杆身的截面变化经过刚度匹配，在保证足够抗弯、抗扭强度的前提下，尽可能降低非簧载质量，提升悬架响应速度。另一端的连接结构可与转向机的内拉杆螺纹配合，通过调整螺纹旋合长度即可改变横拉杆的总工作长度，实现前轮前束值的精准调校，匹配不同车型的四轮定位参数要求。从安装边界来看，球头端的锥度采用行业通用的莫氏锥度规格，锥面大端直径、螺纹公称尺寸、锁紧螺母的对边尺寸都符合主流乘用车的底盘件通用化设计要求，可直接适配同平台多款车型的转向节安装接口；杆身的弯曲角度、最小离地间隙在满载工况下经过校核，即使在车轮最大上跳、转向极限位置时，杆身与周边部件的最小安全间隙仍能满足设计规范，不会出现磕碰磨损。在实际工程应用中，

　　这类横拉杆总成需要同时承受交变的拉压载荷与冲击载荷，杆身材质通常选用中碳钢经调质处理，表面做发黑或电泳防腐处理，应对底盘区域的泥水、盐雾腐蚀环境；球头销表面采用高频淬火处理提升表面硬度，配合耐磨的高分子材料衬套，可保证长期使用后的磨损量控制在允许范围内，避免因球头松旷导致的转向跑偏、轮胎异常磨损问题。建模过程中需要重点关注几个核心尺寸链：一是球头销中心到杆身另一端连接螺纹端面的中心距公差，这个尺寸直接影响前束调整的范围，公差带通常控制在±0.5mm以内；二是杆身的空间弯曲角度，需要和底盘数模做虚拟装配校验，确保全工况运动包络无干涉；三是球头的摆动角度范围，要覆盖车轮上下跳动、最大转向角时的摆角需求，避免球头在极限工况下出现卡死、

　　脱出的风险。不同于底盘上的其他结构件，横拉杆属于安全件范畴，设计阶段需要通过台架疲劳测试、冲击测试验证结构强度，模拟实车行驶中遇到的颠簸路面冲击、连续转向交变载荷等工况，确保部件在全生命周期内的可靠性。在三维建模时，除了完成本体结构的建模，还需要预留出锁紧螺母、防尘罩等附件的安装位置，防尘罩的卡接槽尺寸要和标准防尘罩匹配，防止泥水进入球头内部加速磨损；杆身上的调整螺纹段需要标注清楚螺纹规格与有效旋合长度，方便装配时的前束调整作业。
