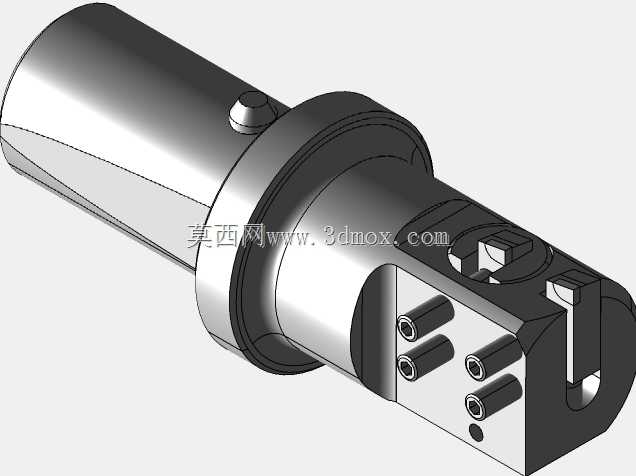

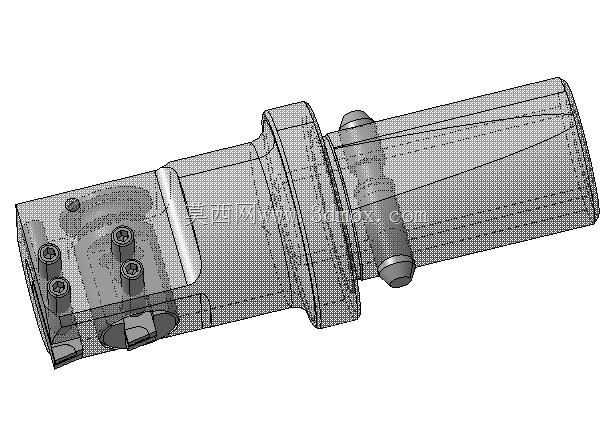

φ47K7粗镗用双刃可调镗杆结构

　　这款镗削刀具主要面向箱体类零件、液压阀块、发动机缸体等带同轴孔系特征的工件粗加工场景，在普通卧式镗床、数控镗铣床以及加工中心上均可配套使用，核心作用是完成直径φ47mm、公差带K7的底孔粗镗工序，为后续半精镗、精镗工序预留均匀的加工余量，避免毛坯孔直接精镗时因余量不均导致的让刀、振纹问题。从结构设计来看，该镗杆采用模块式连接思路，柄部采用标准锥面配合法兰定位的连接形式，可快速与机床主轴端的拉钉机构锁紧，定位重复精度控制在0.02mm以内，安装时无需额外打表找正，仅需确认锥面与主轴内孔无铁屑、无磕碰即可完成装夹，大幅缩短换刀辅助时间。刀体部分采用整体合金钢调质处理，表面做发黑防锈处理，内部设计有贯通式冷却孔道，可直接连通机床内冷系统，

　　切削时高压切削液可直接喷射到刀尖切削区域，及时带走粗镗产生的大量切削热，同时冲掉堆积在刀槽内的铁屑，避免铁屑刮伤已加工孔壁。切削端采用双刃对称布局，两个刀头分别通过内六角压紧螺钉固定在刀座滑槽内，可根据实际加工孔径需求在小范围内调整刀尖伸出长度，调整时可配合百分表打表校准刀尖回转直径，调整完成后拧紧两侧锁紧螺钉即可固定刀头位置，相比固定式镗刀，这种可调结构能适配一定范围内的孔径偏差修正，无需针对每一个相近尺寸的孔单独定制镗刀，降低刀具库存成本。刀头采用硬质合金可转位刀片设计，刀片磨损后仅需松开压紧螺钉更换刀片即可，无需重新刃磨整个刀体，也不用重新对刀校准，大幅减少刀具维护的停机时间。从安装边界尺寸来看，

　　镗杆的有效悬伸长度经过刚性校核，在满足φ47孔加工深度要求的前提下，尽量缩短悬伸量，粗镗切削时的长径比控制在合理范围内，可有效降低切削振动，避免出现崩刀、孔壁振纹等问题；法兰定位端的外径尺寸与标准主轴端面匹配，安装时不会与工件端面、夹具压板发生干涉，刀体上的两个锁紧扳手位设计在靠近法兰的位置，换刀时可通过标准勾头扳手卡住扳手位完成锁紧，操作空间充足，不会被周边夹具结构阻挡。实际加工过程中，该镗杆的双刃对称切削结构可抵消单刃切削时产生的径向切削力，相比单刃镗刀切削时更稳定，粗镗进给量可提升30%左右，切削参数适配45号钢、铸铁、铝合金等常见机加工材料，加工铸铁时可采用干式切削，加工钢件时配合乳化液冷却即可达到稳定的切削状态。

　　设计时还考虑了排屑空间的预留，刀头与刀体之间的容屑槽经过圆弧过渡处理，粗镗产生的C型铁屑可顺着容屑槽顺利排出，不会在孔内堆积缠绕刀体，避免铁屑挤压导致的孔径超差问题。刀体上的定位台阶面可作为加工深度的参考基准，对刀时可通过触碰台阶面快速设定Z向加工坐标，减少对刀时间。在批量零件加工场景下，这种粗镗杆的寿命表现稳定，单刃刀片可连续加工80-100件铸铁件无需更换，刀体本身无易损结构，正常使用情况下仅需定期更换刀片、清理冷却孔道内的切削液沉积杂质即可，维护成本极低。针对深孔粗镗的让刀问题，该镗杆的刀体芯部做了加厚处理，整体刚性比同直径普通焊接式镗杆提升40%以上，切削时的让刀量可控制在0.03mm以内，粗镗后的孔圆柱度可稳定保持在0.05mm以内，为后续精镗工序预留的单边0.2-0.3mm余量均匀，能有效降低精镗刀的切削负载，延长精镗刀片的使用寿命。
