多工位桁架式物料吊运起重设备结构

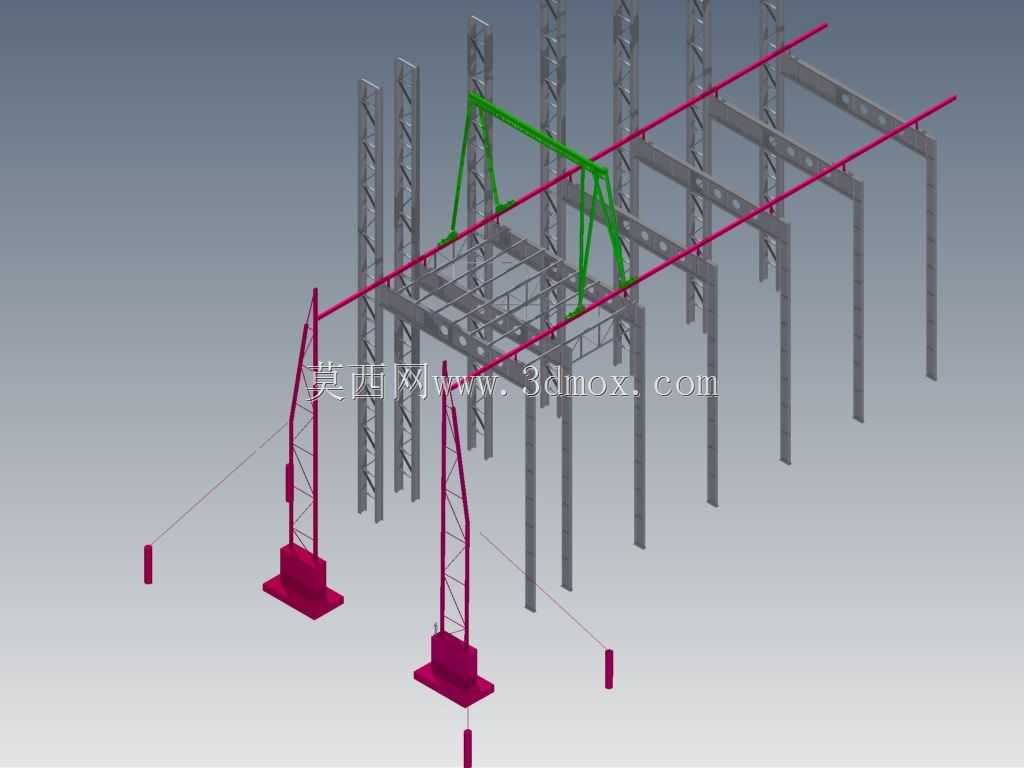

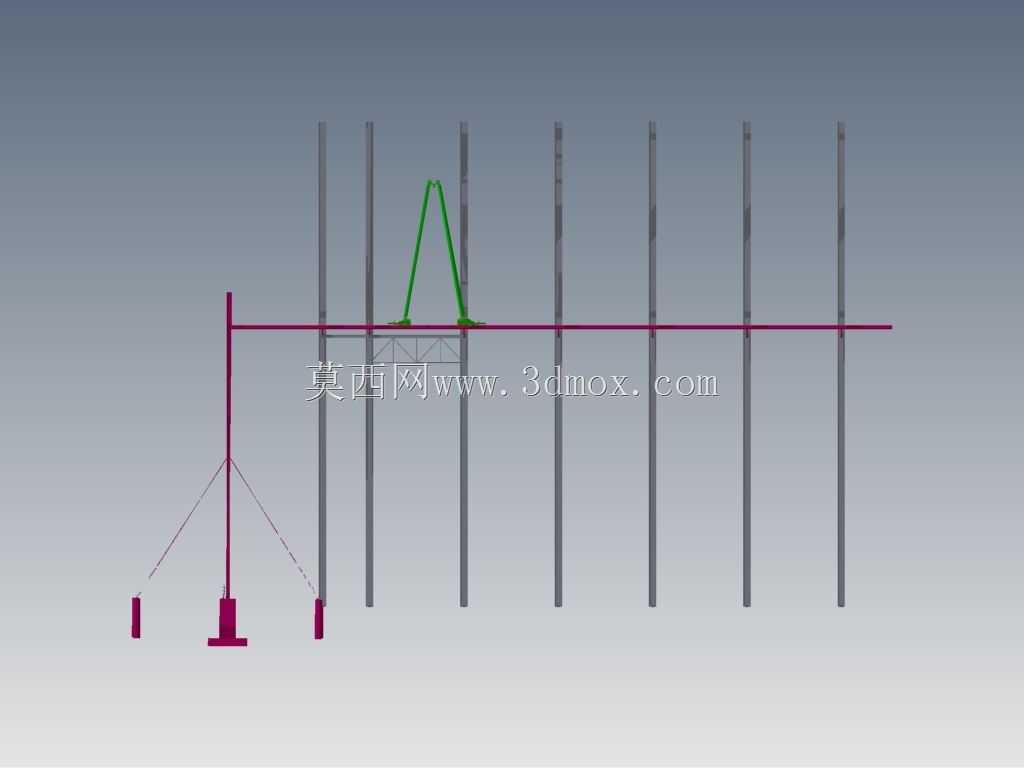

　　这套起重结构主要面向大跨度厂房内的多工位物料转运场景，适配重型工件在加工工位、仓储区、装配区之间的水平与垂直吊运需求，区别于传统单梁桥式起重机的固定跨距限制，该结构采用多组竖向支撑塔架搭配纵向通长行走轨道的布局，可覆盖更大的作业面，支持多台起升小车在轨道上并行作业，互不干扰，适合离散制造车间内多工序同时流转的生产节奏。从结构组成来看，竖向支撑塔架采用分段式型材拼接设计，底部设置扩大承重底座，通过地脚螺栓与车间混凝土地面固定，底座与塔架主体之间设置加强筋板，抵消起吊重物时产生的倾覆力矩，塔架沿厂房纵向按等间距排布，相邻塔架之间设置横向连系梁，增强整体结构的抗侧移能力，避免大车行走时产生的水平冲击力导致塔架晃动。

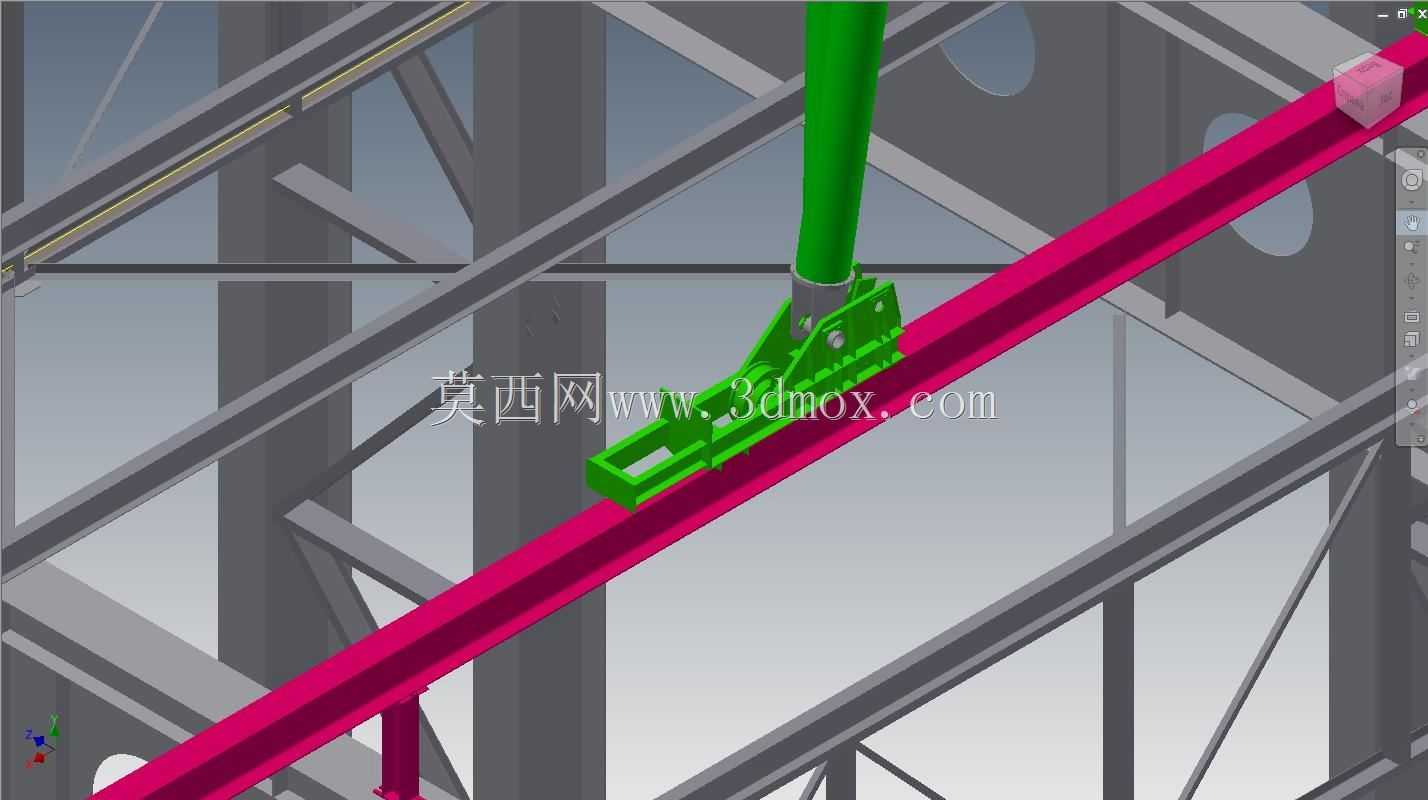

　　顶部的行走轨道采用双轨平行布置，轨道截面适配行走轮的轮缘设计，可限制小车的横向窜动，轨道通过压板固定在顶部的承载横梁上，每间隔一段距离设置轨道接头调整间隙，补偿温度变化带来的型材热胀冷缩量，避免轨道变形卡滞行走机构。起升小车部分采用三角桁架式主梁结构，相比实腹式主梁，在保证同等承载能力的前提下大幅降低自重，减少行走驱动的负载，主梁两端设置行走轮组，轮组配套缓冲块，在小车运行至轨道端部时可吸收碰撞能量，防止脱轨。起升机构通过电动葫芦挂载在主梁下方，可沿主梁横向移动，配合小车的纵向行走，实现覆盖范围内任意点位的重物取放，起升钢丝绳配套导绳器，避免乱绳问题，吊钩组设置防脱棘爪，防止吊装过程中吊索滑脱。

　　设计过程中首先根据作业覆盖范围确定支撑塔架的排布间距，结合车间的地面承载能力核算底座的接地比压，确保地面不会出现局部沉降，轨道的安装高度需避开车间内的现有管线、通风管道等障碍物，预留足够的安全净空，起升高度根据吊运工件的最大高度加上吊索具的长度确定，保证重物起吊后可越过车间内的设备、料架等障碍物。结构的受力核算覆盖满载起升、小车全速制动、偏载起吊等多种极端工况，对塔架、主梁、连接节点的应力与变形量进行校核，将满载时主梁的下挠量控制在标准允许范围内，避免长期使用产生塑性变形。安装阶段需先对所有支撑点的地面标高进行找平，保证各塔架的安装高度一致，避免轨道出现高低差导致行走时产生颠簸，轨道安装后需调整直线度与平行度，

　　确保行走轮与轨道的接触面积符合要求，减少运行过程中的轮缘磨损。整套结构可根据车间的实际布局调整支撑塔架的数量与轨道长度，适配不同跨度、不同长度的厂房作业需求，相比传统桥式起重机需要依托厂房立柱承载的要求，该结构通过独立的支撑塔架承载，对厂房的结构强度要求更低，适合老旧厂房改造或者临时搭建的生产区域使用，吊运作业过程中运行平稳，定位精度可满足常规机加工件、装配组件的转运要求，可配套不同吨位的电动葫芦适配不同的吊运负载需求。
