花型金属冲压装饰构件三维结构设计

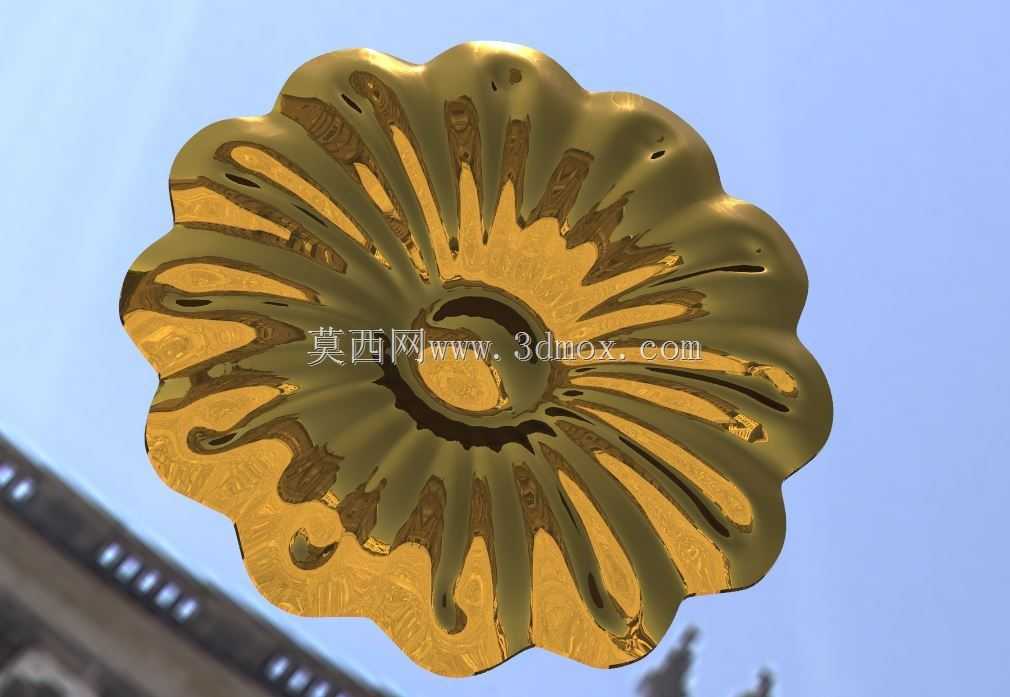

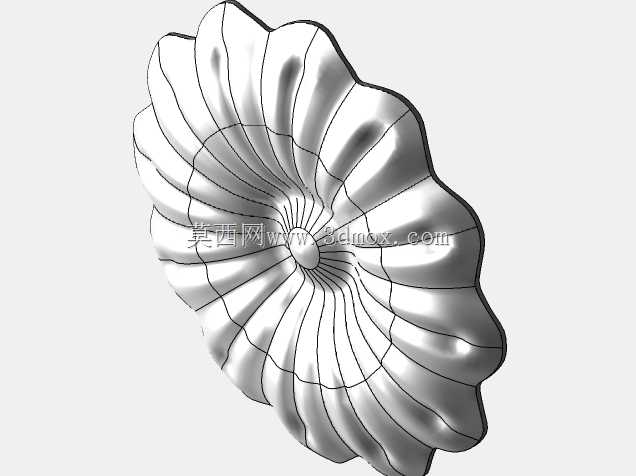

　　该花型金属构件属于冲压成型类装饰五金件，主要应用于室内软装装饰、工艺摆件配套、灯具装饰外罩、礼品包装金属饰片等场景，在实际使用中可通过背面预留的粘接位或卡扣位，与木质、塑料、玻璃等不同材质的基底完成装配，无需额外焊接工序，适配小批量定制化装饰产品的快速组装需求。从功能特性来看，构件采用花瓣形外轮廓，整体为薄型金属板材冲压成型，表面做镜面抛光处理，中心预留的圆形通孔可穿过固定螺杆或装饰灯线，周向均匀分布的放射状凹槽既提升了构件的结构刚性，避免薄板材在运输、装配过程中出现弯折变形，同时凹槽形成的光影反射效果也强化了装饰面的视觉层次感，在光线照射下可呈现出渐变的金属光泽，适配轻奢、复古等多种装饰风格。

　　设计阶段首先确定了构件的整体外轮廓直径，结合常规装饰配件的安装空间限制，将最大外圆尺寸控制在适配多数小型装饰产品的安装边界内，中心通孔的直径匹配通用M4固定螺杆的穿装需求，同时预留了0.2mm的装配公差，避免加工误差导致螺杆无法顺利穿过。周向的花瓣数量经过多次排布验证，最终选择12瓣均匀分布的结构，既保证了视觉上的对称美感，也适配冲压模具的工位排布，减少冲压过程中的材料应力集中问题。放射状凹槽的深度控制在板材厚度的1.5倍范围内，避免拉伸过度导致板材出现开裂，凹槽的过渡圆角全部设置为R0.3mm，既保证冲压脱模的顺畅性，也避免锐边造成装配人员划伤。冲孔工艺的设计上，中心孔采用精冲工序完成，保证孔壁的垂直度与边缘光滑度，

　　无需后续二次打磨；周向的凹槽采用拉伸成型工位与冲孔工位配合，先完成板材的预拉伸定位，再进行边缘废料的冲切，保证每一个花瓣的轮廓尺寸一致性，成型后的构件平面度控制在0.1mm以内，避免装配后出现翘边问题。实际生产中该构件可适配铜、不锈钢、铝合金等多种金属板材，不同材质的板材仅需调整冲压工位的拉伸间隙即可完成生产，无需重新开制整套模具，有效降低了多材质小批量生产的模具成本。安装边界方面，构件背面为平整的环形安装面，可适配直径小于中心孔的各类固定件，外轮廓边缘做了0.1mm的倒边处理，不会刮伤接触的装饰基底表面，整体厚度控制在1.2mm，不会占用过多的装配空间，可嵌入到预留的浅槽结构中实现隐藏式安装。从结构验证的角度来看，

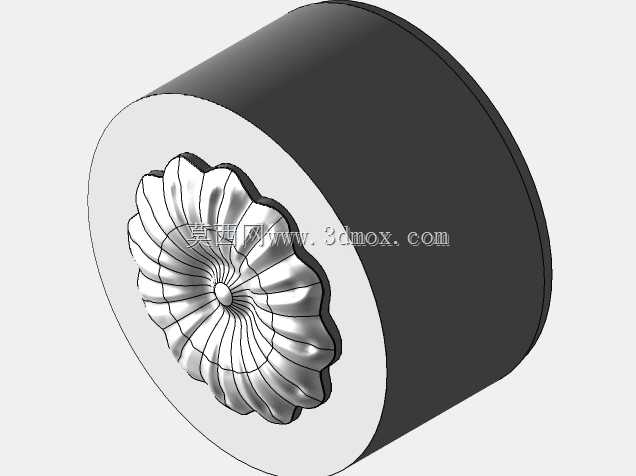

　　该构件的三维建模过程中重点做了冲压成型的应力仿真，确认每个花瓣的拉伸区域应力值均在对应板材的屈服强度范围内，不会出现成型后回弹过大导致的尺寸超差问题，周向的对称结构也保证了冲压过程中板材受力均匀，减少了料片偏移导致的废品率。
