小型球形真空腔体结构设计方案

　　在高校材料实验室、小型科研院所的低气压实验场景中，这类小型球形真空室是搭建小批量样品真空处理系统的核心承载部件，区别于大型工业真空炉的大容积设计，这类小尺寸腔体更适配小尺寸样品的表面处理、等离子体激发、低气压环境模拟等实验需求，不需要占用过大的实验室空间，也能匹配抽速较小的真空泵组完成真空度快速达标。从结构设计逻辑来看，球形腔体的选型本身就经过了力学层面的考量，同等壁厚条件下球形结构的承压能力远优于方形腔体，在负压工况下壳体受力更均匀，不容易出现应力集中导致的形变问题，对于需要反复抽真空、破真空的循环实验场景来说，球形结构的抗疲劳寿命更长，长期使用下壳体形变量能控制在密封件允许的补偿范围内。腔体上部的多孔位法兰结构是设计的核心细节，

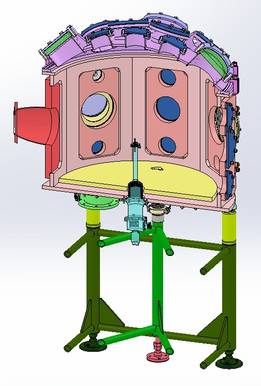

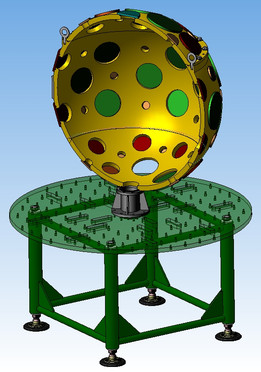

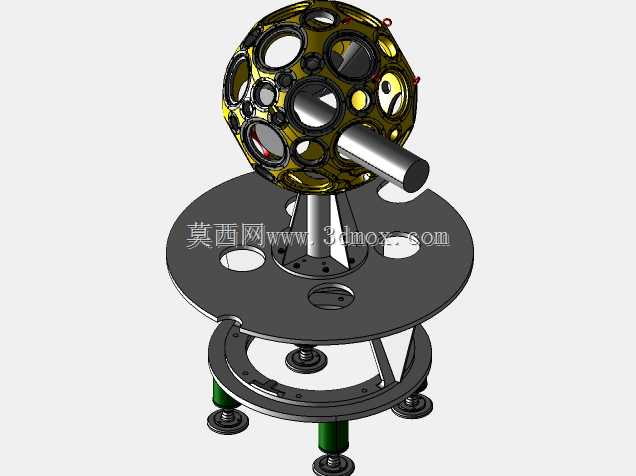

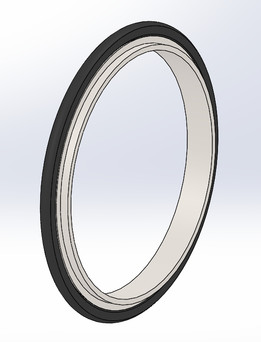

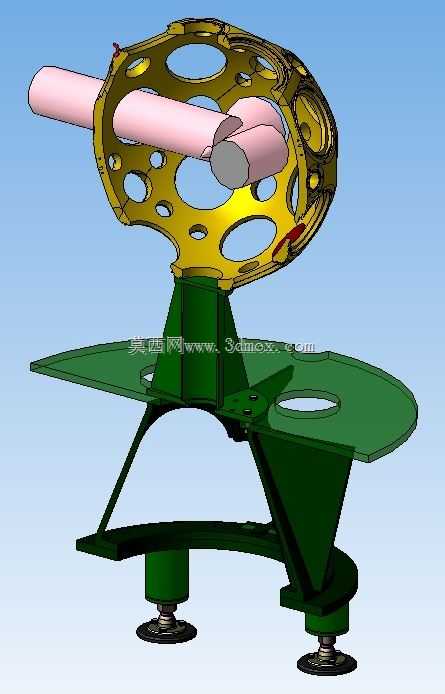

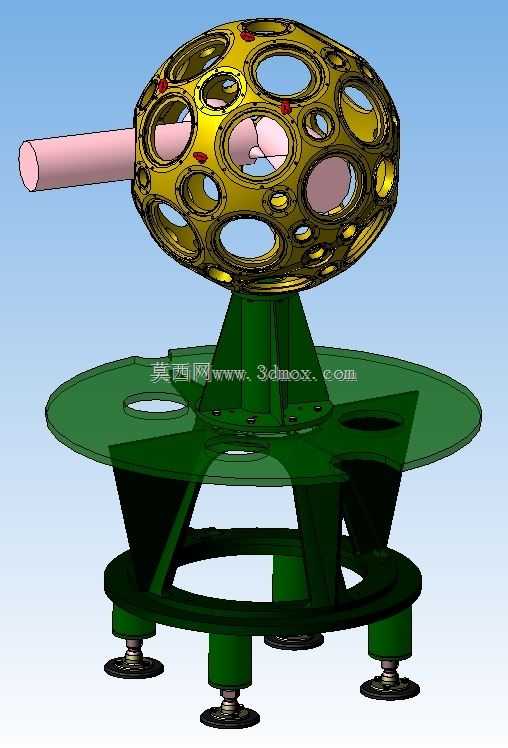

　　不同孔径的接口分别对应抽气通路、检测探头安装、样品传递杆穿设、工艺气体通入的功能需求，横向贯穿的大直径通杆位是为了适配长杆状样品的进出或者多工位样品架的旋转轴安装，接口处的密封槽设计需要匹配标准橡胶密封圈或者金属密封环的尺寸，保证不同真空度要求下的密封可靠性，接口的位置排布避开了腔体下部的支撑受力区域，也给外部管路连接预留了足够的操作空间，不会出现管路安装时扳手操作空间不足的问题。下部的支撑结构采用了三层式的设计逻辑，最上方的锥形过渡段直接和球形腔体下沿连接，把腔体的重量均匀分散到下方的环形支撑盘上，环形支撑盘上预留的安装孔位可以用来固定外置的加热模块、样品台升降驱动组件或者偏压电源接线端，支撑腿的倾斜角度经过重心校核，

　　保证腔体在安装上部管路、接入外部设备之后整体重心仍然落在支撑脚的围成的支撑面内部，不会出现侧翻风险，底部的可调脚杯结构可以在不平整的实验台面上调整腔体水平度，保证内部样品台的水平精度，也能抵消一部分真空泵运行时传递过来的振动，避免振动传导到腔体内部影响精密实验的结果。从安装边界来看，这类小型球形真空室的整体占地尺寸控制在实验台可容纳的范围内，横向伸出的管路接口最大外沿尺寸不会超出常规实验台的纵深，上部预留的操作空间不需要额外搭建高架平台，日常维护时只需要拆开上部的法兰盖板就能完成内部清洁、密封件更换的操作，不需要整体吊装移动。在实际功能实现上，腔体内部的球形内壁可以减少等离子体实验中的气流死角，让工艺气体在腔体内分布更均匀，

　　配合不同位置的进气口可以实现不同流向的气流场搭建，适配不同的实验工艺要求，壳体上的观察窗位（图中未完全展示的预留孔位）可以加装石英玻璃，方便实验过程中直接观察内部样品的状态，不需要破真空就能记录实验过程。设计过程中需要重点校核的部分包括法兰接口的焊接形变控制，球形壳体和法兰焊接后需要进行二次精加工保证密封面的平面度，支撑结构和腔体连接的位置需要做加强筋处理，避免长期承重出现连接部位开裂，所有和真空接触的内壁面需要做抛光处理，减少表面吸附的气体分子，缩短抽真空的时间，也降低虚漏的概率。对于小批量实验场景来说，这种结构的真空室不需要定制大型的真空罐体，加工周期短，改造成本低，可以根据具体的实验需求灵活增减上部的接口数量，适配不同的实验配件安装，不管是做小型的等离子体清洗实验，还是低气压下的材料热处理实验，都能通过更换不同的接口配件快速完成系统搭建，不需要重新设计整个腔体结构。
