管道配套在线气体分析采样装置

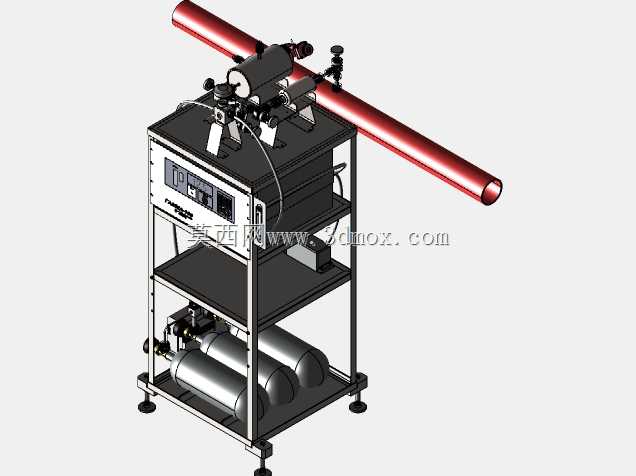

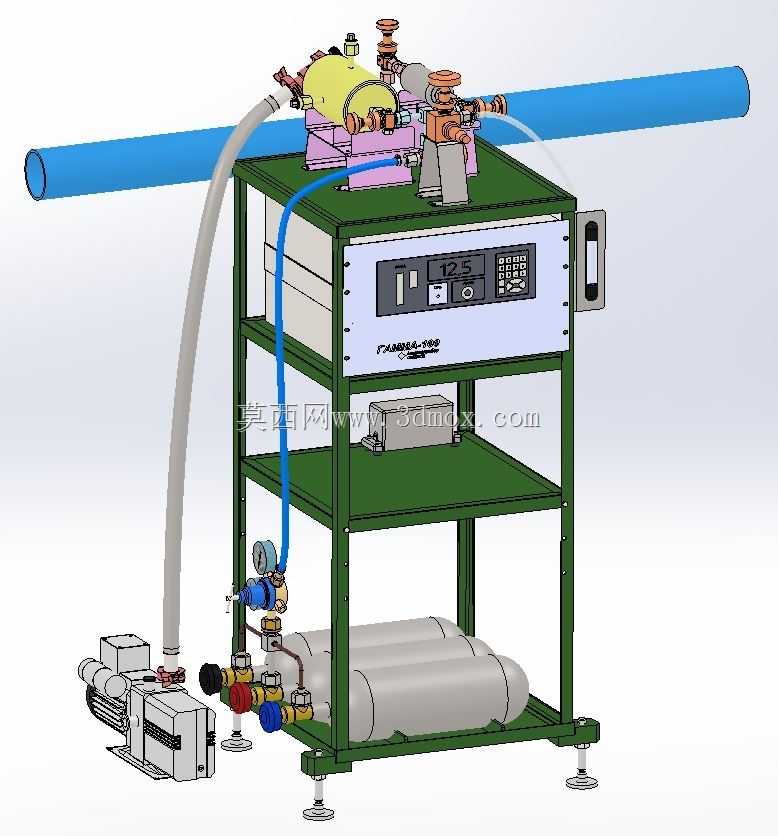

　　这套装置主要面向工业管道内气体组分的连续在线检测场景，常见于化工输送管线、燃气输配管网、工业废气排放监测段的配套安装，核心作用是从带压主管道内抽取具有代表性的气样，经过预处理后送入分析单元完成组分浓度检测，为工艺调控、排放合规校验提供实时数据支撑。整套设备采用分层机架式布局，底部配置可调脚杯支撑，可直接落地安装在管道旁的硬化地面上，安装时需预留主管道对接的横向空间，以及侧面气路维护、正面面板操作的操作余量，机架整体采用型材焊接框架，三层置物结构分别承载不同功能模块，上层靠近主管道的位置安装采样探头与流量调节组件，中层布置分析控制主机，下层集成储气缓冲罐、真空采样泵与气路阀组，各层之间通过硬管与柔性软管连接，

　　气路走向沿机架立柱排布固定，避免管路悬空晃动引发的接口泄漏风险。设计阶段优先考虑采样的真实性与运维便捷性，采样探头直接插入主管道中心流区域，避免管壁附近滞留气体影响检测精度，探头前端配置过滤组件拦截管道内的固态杂质，防止杂质进入后续气路堵塞阀件或污染分析传感器。气路系统设置了多级减压与流量调节结构，可适配不同压力等级的主管道工况，当主管道为正压时可依靠自身压力完成样气输送，负压或微正压工况下则启动下层的真空采样泵完成抽气，缓冲罐的作用是平抑管道内的压力波动，避免气流脉动导致分析数据跳变，提升检测结果的稳定性。正面控制区域集成了显示单元与操作按键，可实时显示检测数值、气路压力、流量状态，

　　面板旁设置的拉手方便运维人员快速打开机柜完成内部元件检修，侧面预留的走线槽可将电源、信号输出线缆统一规整，外接至厂区的中控系统实现数据远传。整套装置的气路连接全部采用快拧接头与密封垫片配合，兼顾密封可靠性与拆装便捷性，阀组上不同颜色的标识对应不同气路功能，运维人员可快速识别采样、校准、排空的管路走向，降低现场误操作概率。安装边界上，设备正面需预留至少600mm的操作空间用于面板操作与阀件调节，侧面预留300mm空间用于气路连接与滤芯更换，底部脚杯可调节高度范围在50mm以内，可适配地面存在轻微不平整的安装场景，主管道对接位置需与设备上层采样接口保持同一水平高度，减少管路弯折带来的气阻增大问题。功能上除了常规的连续采样分析，

　　还预留了标准气校准接口，可定期通入标准浓度气体完成传感器零点与量程校准，保障长期检测的准确度，排空管路可将检测完成的废气安全引至指定排放区域，避免有毒有害气体在设备周边积聚。设计过程中充分考虑了工业现场的复杂工况，机架表面做喷塑防腐处理，可适应车间内存在轻微腐蚀性气体、湿度较高的环境，所有外露气路元件均采用防腐材质，避免样气中含有的腐蚀性成分缩短元件使用寿命，各层置物板采用镂空设计，既减轻设备整体重量，也能避免积液、积尘影响元件运行。
