等离子体实验用大型球形真空腔体结构

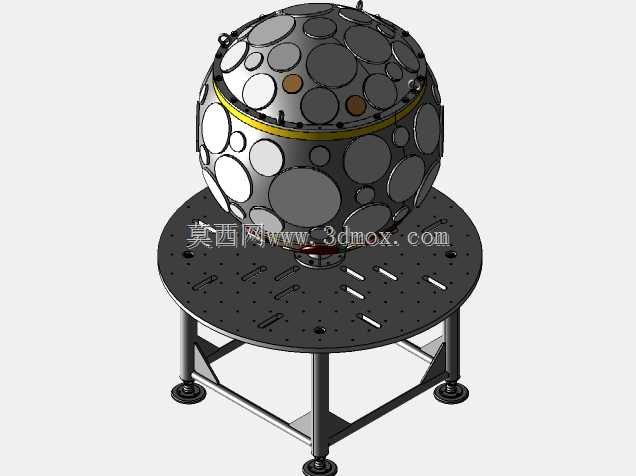

　　这套球形真空腔体结构，主要面向等离子体物理实验、特种材料表面改性、真空等离子体沉积类科研场景设计，区别于常规圆柱形真空室，球形结构的应力分布更均匀，在同等壁厚条件下能承受更高的内外压差，尤其适合大容积、高真空度的实验工况。从结构设计逻辑来看，上半部分的球形壳体上预留了多规格、多朝向的接口，不同孔径的开孔分别对应观测窗接入、等离子体激发源安装、真空抽气机组连接、检测探头布设、工件送取通道等不同功能需求，开孔位置经过排布优化，避免实验过程中不同外接部件出现干涉，同时保证等离子体场在腔体内的分布均匀性，减少结构死角对实验参数的干扰。

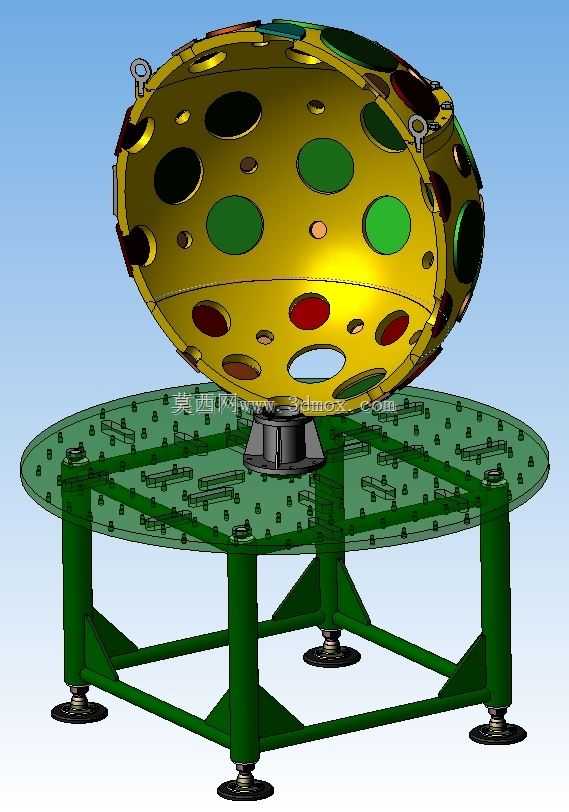

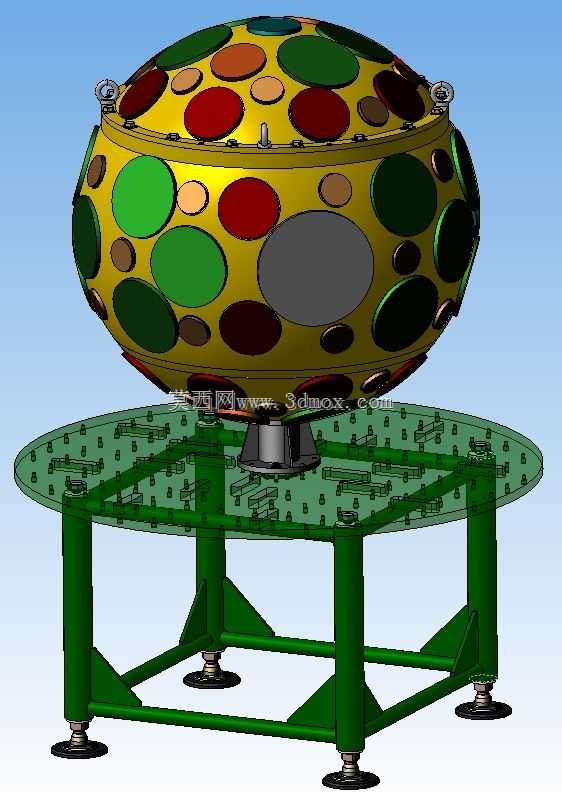

　　支撑部分采用型钢焊接的框架式机架，四根主立柱搭配斜向加强筋，保证整体结构的刚性，避免大重量腔体安装后出现机架形变，底部配置可调式支撑脚，可在安装现场调整整体水平度，抵消地面不平整带来的安装误差，支撑脚的接触盘采用大直径设计，降低单位面积对地压力，适配普通实验室的地面承重条件。腔体与机架之间设置了转接安装座，通过螺栓组实现刚性连接，安装座的定位止口与球形腔体底部的法兰精准配合，保证腔体中心与机架中心重合，减少偏心载荷带来的结构应力。

　　从安装边界来看，球形腔体的外径属于大容积实验级规格，安装时需要预留足够的周边操作空间，尤其是各个侧向接口的外接设备安装、维护操作空间，机架的底部高度预留了真空管路、冷却管路的布设空间，不需要额外抬高机架即可完成底部管线的连接与检修。设计过程中针对球形壳体的开孔做了局部补强处理，每个开孔周边都做了加厚凸台，避免开孔后壳体局部应力集中，在抽真空过程中出现形变甚至开裂的问题，不同规格的接口法兰都采用标准真空法兰规格，可直接匹配市面上常规的真空阀门、观测窗、真空规等标准配件，降低后续配件采购与替换的成本。

　　在实际使用场景中，这类球形真空室可以容纳大尺寸的实验工件，或者布设多组等离子体激发电极，球形内壁的曲面结构可以减少等离子体的局部沉积，降低实验过程中内壁污染对实验结果的影响，同时均匀的结构应力也让腔体可以适配更高的真空度要求，满足从低真空等离子体实验到高真空表面处理的多类工况需求。机架的绿色涂装部分采用了防锈耐腐蚀的表面处理工艺，适配实验室可能存在的少量化学试剂溅射场景，延长整体结构的使用寿命，框架式的结构也方便后期加装辅助支架，用来固定实验所需的电源、控制模块、冷却水路等附属部件，不需要额外搭建独立的安装支架。

　　设计时还考虑了腔体的开合需求，上半球与下部分的连接位置设置了密封配合面，可根据实验需求配置快开结构或者螺栓紧固结构，方便实验前后工件的取放与腔体内部的清洁维护，所有开孔的位置都避开了腔体开合的运动轨迹，不会在腔体开启过程中与周边部件产生碰撞。整体结构的重心经过校核，落在机架支撑范围的中心区域，即使在满负载外接设备的情况下，也不会出现重心偏移导致的结构不稳问题，可调支撑脚的调节行程足够应对大部分实验室地面的平整度误差，不需要额外制作安装基础即可完成设备部署。
