八角形真空腔体带支撑机架结构设计

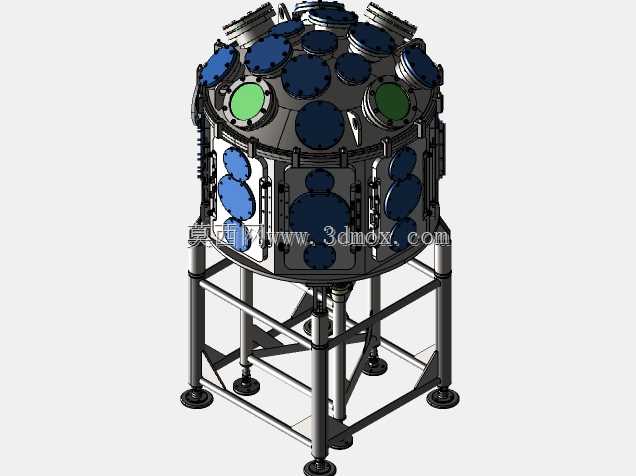

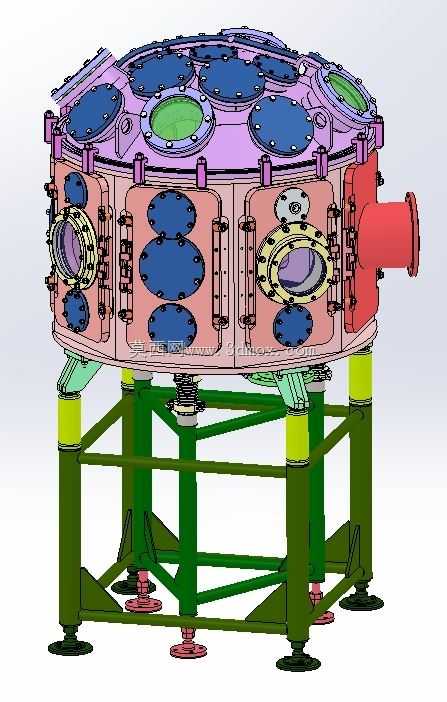

　　该八角形真空腔体结构，主要面向小批量科研实验、特种工艺加工场景下的真空环境构建需求，区别于常规球形真空腔的曲面加工难度，八角形的多平面结构在视窗安装、接口拓展、法兰对接环节具备更优的加工适配性，能有效降低腔体侧壁开孔后的密封处理难度。从结构布局来看，腔体主体采用分段拼接式设计，侧壁预留多组不同口径的圆形安装位，可根据实际工艺需求接入真空抽气机组、检测传感器、物料输送通道或者观察视窗，侧部突出的大口径接口可适配大尺寸工件的进出需求，也可连接扩展真空腔组实现多腔室联动作业。腔体底部设置的三组可调式支撑立柱，通过底部的脚盘结构实现安装面的水平调节，立柱之间采用横向连杆做刚性连接，抵消真空作业时腔体内外压差带来的结构形变，

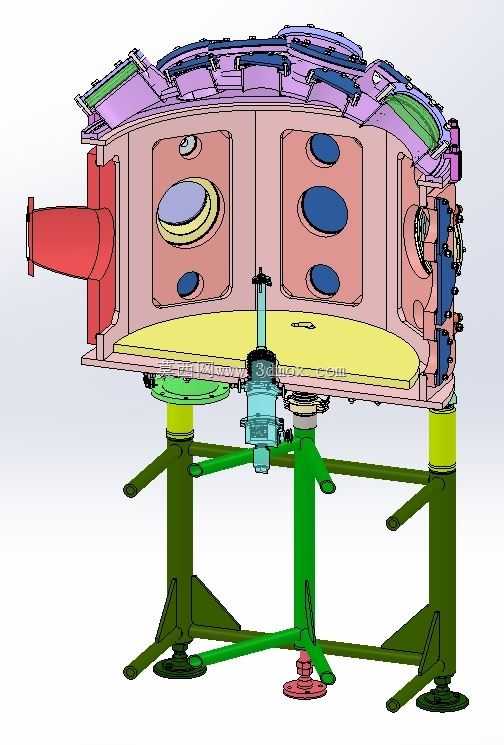

　　支撑腿中部预留的调节机构可实现腔体整体高度的微调，适配不同高度的外接设备对接需求，底部中心位置设置的升降机构，可承载腔体内置的工件载台，实现工件在腔体内的高度位置调整，满足不同工艺位置的作业要求。设计过程中，腔体的壁厚取值充分考虑了极限真空度下的结构强度冗余，八角形的每个平面都做了局部加厚处理，避免开孔位置出现应力集中导致的结构变形，侧壁的安装位全部采用标准法兰接口尺寸，可直接适配市面常规的真空标准件，减少非标定制的成本。腔体顶部的拼接式密封结构，采用多段压块配合密封圈的锁紧方式，相比整圈法兰锁紧的结构，能降低顶盖的加工精度要求，同时保证密封面的压力均匀分布，减少真空泄漏的风险。从安装边界来看，

　　该腔体支撑腿展开后占地范围可通过底部脚盘的调节适配不平整的安装地面，整体重心落在三组支撑腿构成的三角形支撑区域内，即使在满负载外接设备的情况下也能保证结构稳定性，侧部接口的伸出长度控制在合理范围内，避免外接管路后出现重心偏移。腔体内部的载台平面做了平整化处理，可直接放置工装夹具或者实验工件，底部升降机构的行程覆盖腔体内部从底部到中心作业区的高度范围，无需额外加装内置升降台即可满足多数常规作业的位置调整需求。在实际应用中，这类非球形的八角真空腔，虽然在同等容积下的结构强度略逊于球形腔体，但在加工成本、接口拓展便利性、内部空间利用率上有明显优势，适合真空度要求在中高区间、需要多接口拓展的实验场景或者小批量生产场景，比如等离子体处理、

　　特种材料焊接、真空镀膜实验等场景都可适配，侧壁的多窗口设计可同时接入多组检测设备，实时监测腔体内的工艺参数，无需反复拆装法兰更换接口，能有效提升实验或者生产的作业效率。支撑结构的设计充分考虑了日常维护的需求，横向连杆采用螺栓连接的方式，可快速拆卸完成腔体底部组件的检修，支撑腿表面做了防腐处理，适配实验室或者生产车间的复杂环境，避免长期使用后出现锈蚀影响支撑精度。腔体侧壁的不同口径安装位，可根据使用需求灵活配置盲板或者外接组件，无需对腔体主体做二次加工即可实现功能拓展，相比定制化的单一口径腔体，具备更强的场景适配能力。
