双罐体带独立支架圆形真空腔体结构

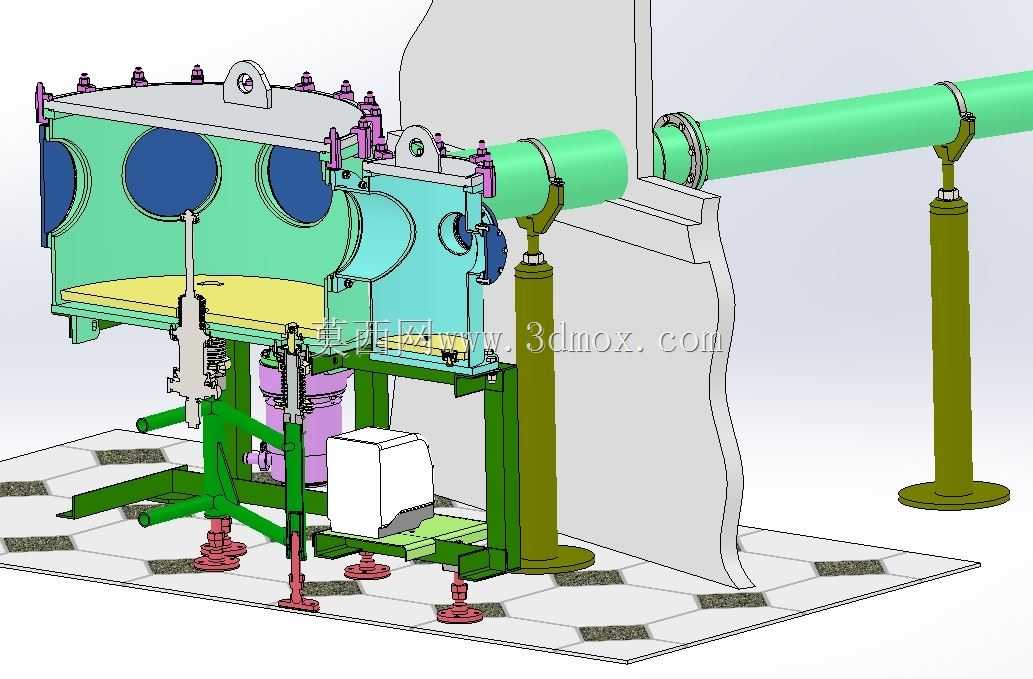

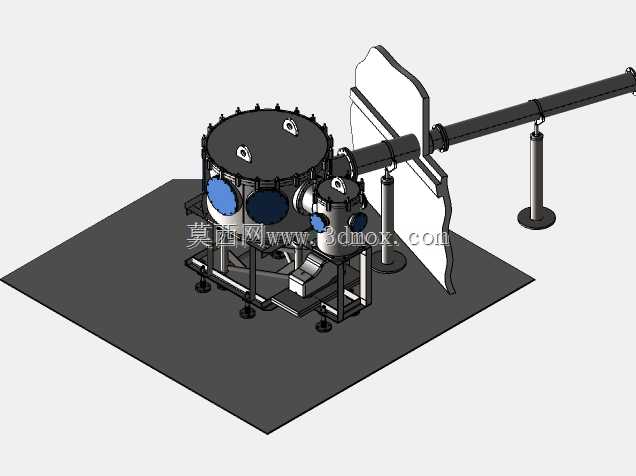

　　在真空工艺实验、小批量特种元器件处理场景中，这类双罐体圆形真空室是适配多工序并行作业的常用核心设备，区别于单腔体真空设备，它通过两个独立罐腔的结构设计，可实现不同真空度要求的工序同步开展，避免单腔体反复抽放真空带来的效率损耗与工艺参数波动。从实际安装落地的角度看，该设备配套的独立桌式支架是设计中很务实的部分，支架采用型钢焊接框架结构，底部配置可调水平支撑脚，可直接在普通工业地坪上完成调平安装，不需要额外浇筑设备基础，安装边界的预留只需要考虑侧面管道连接的操作空间、正面操作口的人员站位空间，以及顶部吊耳对应的吊装作业空间，整体占地尺寸适配常规中小型实验室或中试车间的工位布局，不需要对现有场地做大规模改造。设备的主腔体采用圆形截面设计，

　　这是真空承压结构的经典选型，圆形筒壁在内外压差作用下应力分布更均匀，相比方形腔体可以在同等壁厚下承受更高的负压载荷，同时减少应力集中带来的结构变形风险，腔体侧面开设多个圆形观察与操作窗口，窗口采用法兰压合密封结构，既可以通过透明视窗观察腔体内的工艺运行状态，也可以根据需求接入操作手套、工艺探头或者外接管路。侧面延伸的大直径连接管道用于对接真空机组、工艺气体输入管路或者后续的尾气处理模块，管道与腔体之间采用法兰螺栓连接，密封面配置标准密封圈，方便后期拆装维护。腔体内部预留了多层工装安装位，可根据不同的工艺需求搭载工件托架、加热模块、电极组件等附属结构，不需要对主腔体做二次加工改造。配套的独立支架除了承担主腔体的承重作用，

　　还在下部预留了真空机组、电控元件的安装空间，将配套辅机集成在支架下方区域，减少整套设备的占地空间，同时缩短真空管路的连接长度，降低管路流阻对抽真空效率的影响。支架的支腿高度经过人体工程学核算，腔体正面的操作口高度适配站立作业的操作姿态，减少长时间作业的人员疲劳。从结构设计的逻辑来看，这套设备优先考虑了工艺适配的灵活性，双罐体的配置可以让一个腔体执行抽真空作业的同时，另一个腔体完成工件装卸、预抽等准备工序，大幅提升单台设备的作业周转率；独立支架的设计则让设备成为可整体移位的独立单元，不需要和厂房建筑做刚性绑定，方便后期根据产线调整重新布局。腔体顶部设置的吊耳是为了设备组装、移位时的吊装作业考虑，吊耳的焊接位置经过重心核算，

　　吊装时可以保持腔体水平，避免磕碰侧面的连接管路与窗口结构。所有外部管路的支撑都采用独立的落地支架，不将管路重量直接作用在腔体法兰上，避免长期载荷导致法兰密封面变形漏气。在实际选型应用中，这类真空室可适配真空干燥、真空浸渍、等离子体处理、低气压环境模拟等多种工艺场景，结构上的模块化设计让用户可以根据自身工艺需求灵活调整内部搭载的功能模块，不需要重新定制主腔体结构，有效降低了设备的定制成本与交付周期。
