大尺寸钢板分层存储钢制料架结构

　　在金属加工、钢结构制造、板材经销类厂区的仓储环节，大尺寸整张钢板的存储一直是现场管理的痛点——常规层板货架单层层载不足，平放堆垛不仅取料耗时，还容易造成板材表面划伤、下层板材受压变形，甚至引发取料时的板材滑落安全隐患。这款分层式钢板存储架，正是针对3000mm幅宽、1500mm进深的标准工业板材存储需求设计，从结构选型到细节处理，完全匹配车间现场的重载存储、快速取料的实际使用要求。

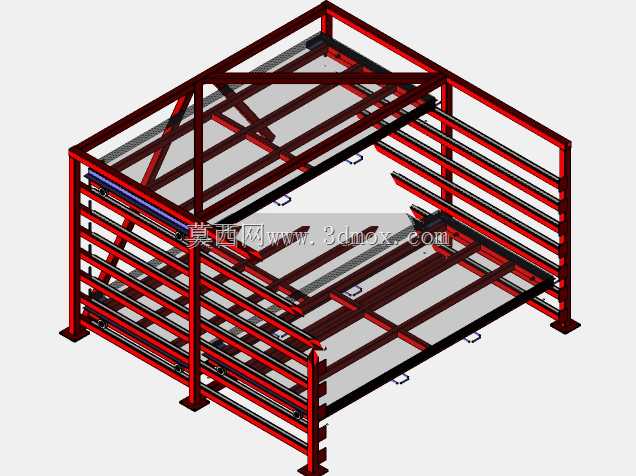

　　从整体结构来看，该料架采用全型材焊接框架结构，主立柱选用矩形钢管制作，底部焊接带安装孔的方形地脚板，可通过膨胀螺栓与混凝土地面固定，避免满载存取时架体出现侧倾风险。框架横向设置多组分层承托轨道，每层轨道平行布置多根圆钢滚杠，板材放置在滚杠上时，可通过滚动摩擦降低推拉阻力，操作人员无需借助起重设备辅助，就能单人完成整层板材的抽拉取放，大幅降低大尺寸板材的存取劳动强度。架体顶部设置交叉斜撑加固结构，将顶部框架连接为整体受力体系，避免长尺寸框架在长期重载下出现横向扭曲变形，提升整体结构的抗扭刚度。

　　设计过程中，首先核算了单层层载需求：针对常规6-20mm厚度的普通热轧钢板，单张板材重量在212kg-706kg区间，每层设计存储10张板材的容量，因此单层层载按照8t进行受力校核，所有承托滚杠的间距设置为300mm，避免大尺寸薄钢板放置时出现中部下挠变形；滚杠两端采用嵌套式安装结构，直接卡入立柱侧方的定位槽内，无需额外紧固件固定，后期如果出现滚杠磨损，可直接单独更换，降低维护成本。架体的侧向设置多道横向连接杆，将前后立柱连接为整体，同时作为板材侧向定位的挡边，避免板材推入时超出架体边界，保证存储时板材边缘对齐，不会出现侧向突出影响通道通行的问题。

　　从安装边界来看，架体整体外形尺寸适配3000mm×1500mm的标准板材，安装时需要预留的操作空间也经过核算：架体前方抽拉板材的操作通道宽度需要预留至少3200mm，保证整长板材完全抽出时不会碰撞对面的设施；架体侧边与墙面或者其他设备的间距需要预留至少500mm，方便人员进入检查架体连接状态、清理轨道缝隙内的杂物。架体的层间距根据存储板材的厚度区间设置为180mm，既保证每层有足够的空间放入板材，又避免层间距过大造成空间浪费，在同等高度下提升存储容量。

　　在实际应用场景中，这类料架除了存储整张钢板，也可适配存储铝板、不锈钢板、木板等其他大尺寸平板类物料，滚杠表面可根据存储物料的特性选择包胶处理，避免划伤不锈钢、铝板等表面要求较高的板材。架体表面采用抛丸除锈后喷涂红色防锈漆，既提升钢材的防锈能力，也能在车间环境中起到安全警示作用，提醒现场作业人员注意避让。不同于抽屉式板材货架的复杂导轨结构，这款料架采用开放式滚杠承托结构，没有复杂的滑动导轨部件，不会因为车间内的铁屑、粉尘堆积造成导轨卡滞，适配金属加工车间多粉尘、多铁屑的恶劣使用环境，长期使用的故障率极低。

　　结构细节上，所有焊接位置均采用满焊处理，焊后打磨焊渣去除毛刺，避免人员操作时被尖锐焊瘤划伤；地脚板的安装孔设置为长圆孔，可抵消地面施工时的螺栓位置误差，降低现场安装的对位难度。每层滚杠的安装高度保持统一水平度误差控制在2mm以内，保证板材放置后不会出现单侧滑移的情况；架体的底部设置100mm的离地间隙，方便使用扫地车或者扫帚清理架体下方的杂物，避免底部积灰积水造成立柱根部锈蚀。

　　对于结构设计从业者来说，这类仓储料架的设计核心不在于复杂的机构，而在于对现场使用需求的精准匹配：从板材的实际尺寸、单重，到操作人员的取料动作习惯，再到车间现场的安装空间、维护条件，每一处结构细节都对应实际使用中的痛点，没有多余的装饰性结构，所有型材选型、连接方式都服务于重载、耐用、易操作的核心需求。建模过程中需要重点关注焊接位置的工艺合理性，避免出现无法焊接的死角，同时要预留足够的安装操作空间，保证现场组装时工人有足够的操作空间完成螺栓紧固、焊接作业。
