6000x3000规格钢板吊装用磁性导线架

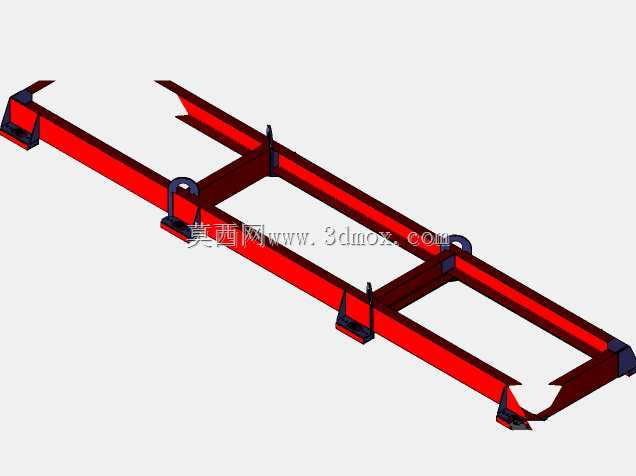

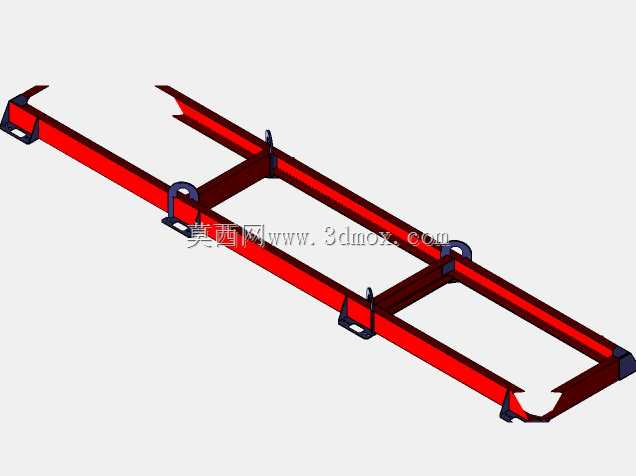

　　在重型板材加工车间、钢材仓储转运以及钢结构预制现场，大尺寸薄钢板的吊装转运一直是容易出现形变、滑脱风险的作业环节，常规的吊钩吊具直接接触钢板边缘，很容易在起吊过程中造成板材局部应力集中，尤其是20mm厚度、幅面达到6米乘3米的中厚钢板，单点起吊的挠度变形会直接影响后续下料、拼接的精度，这套磁性导线架正是针对这类大尺寸钢板的磁力吊装场景设计的配套承载结构。从结构布局来看，整体采用双主梁平行排布的框架形式，两根纵向主梁的间距匹配3米幅宽钢板的受力分布点，主梁之间通过两道横向连接梁形成刚性整体，避免起吊过程中框架自身出现扭转变形，框架总长度适配6米长钢板的吊装跨度，两端的定位挡块刚好卡在钢板的短边边缘，

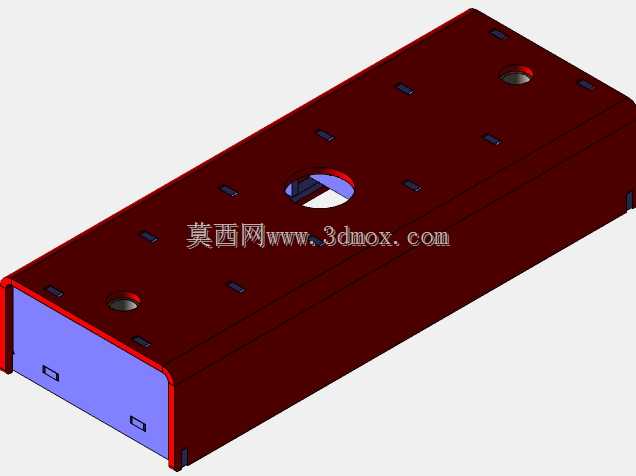

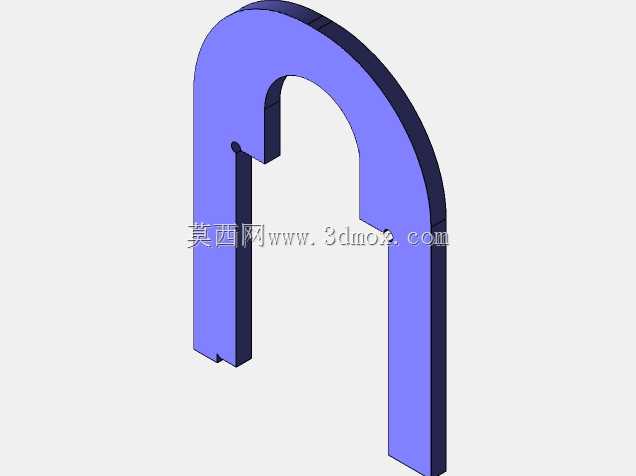

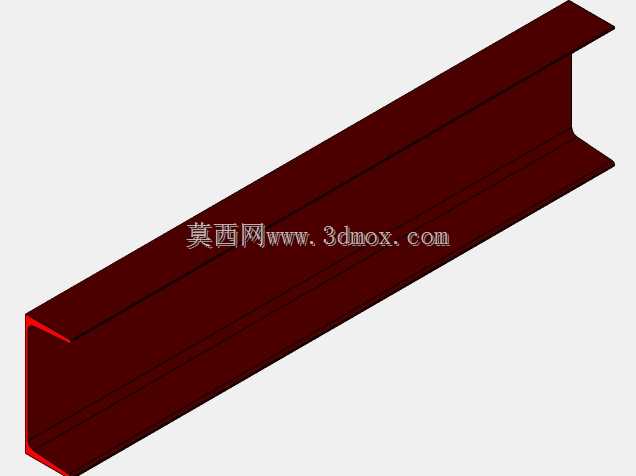

　　配合底部的磁吸组件可以让磁力均匀作用在钢板的幅面范围内，不会出现局部磁力过载或者边缘漏磁的问题。设计过程中优先考虑了现场吊装的作业边界，框架顶部设置的四个吊耳位置经过受力验算，刚好对应钢板起吊的四个最佳受力点，吊耳采用圆弧过渡的折弯结构，避免和起重吊钩连接时出现应力集中，同时吊耳的安装高度经过测算，起吊后钢丝绳的夹角控制在安全范围内，不会对框架主梁产生额外的侧向挤压力。框架主体采用型钢焊接成型，所有的连接节点都做了满焊处理，焊后进行应力释放避免长期使用出现焊接变形，主梁的截面选型充分考虑了自重和承载的平衡，既不会因为框架自重过大增加起重负载，也能保证承载6米幅面钢板时的整体刚性，不会出现框架下挠导致磁力贴合不紧密的问题。

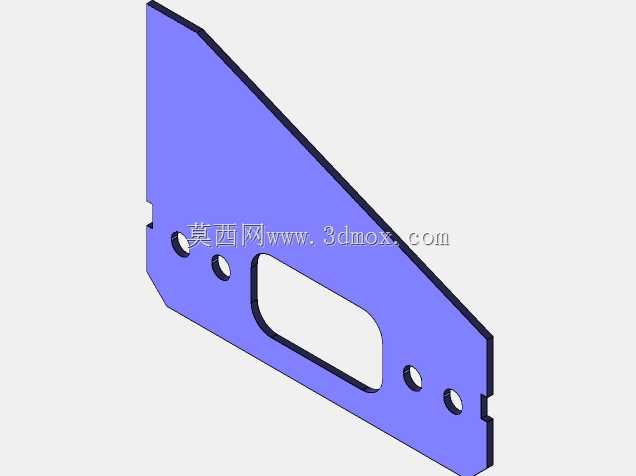

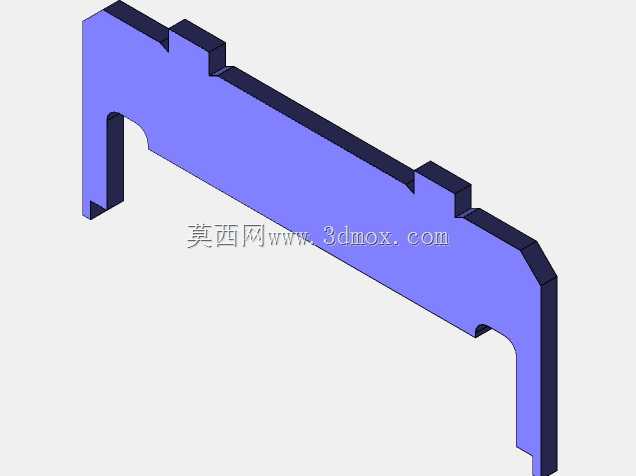

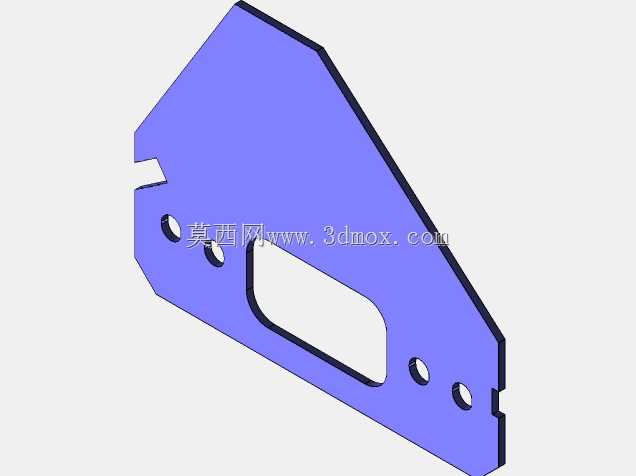

　　在实际使用场景中，这套结构需要配合磁吸吊具共同完成钢板的转运作业，框架的作用是给磁导线提供固定的安装基准，让多个磁吸点的位置保持固定间距，每次吊装不同批次同规格钢板时，不需要反复调整磁吸点的位置，直接将框架整体对位到钢板上方，落下后磁吸组件自动贴合钢板表面，接通磁力后即可完成起吊，相比零散布置的磁吸吊具，这种整体框架式的结构可以大幅缩短吊装对位的时间，尤其是在批量转运同规格钢板的流水作业中，作业效率提升非常明显。考虑到车间现场的复杂工况，框架两端的定位挡块做了加高处理，即使起吊过程中出现小幅的晃动，挡块也能兜住钢板的边缘，避免钢板出现横向滑移，同时框架底部的磁吸安装座做了可微调的结构设计，针对不同厚度的钢板，可以小幅调整磁吸组件的伸出高度，保证磁吸面和钢板表面完全贴合，不会因为板面存在局部不平导致磁吸力不足。横向连接梁的位置特意避开了钢板下料时的常见划线区域，在一些需要带框架进行预对位的作业场景中，框架不会遮挡钢板表面的下料标记线，不需要反复起吊调整位置就能完成钢板在切割工位的定位摆放。从安装边界来看，这套框架的整体宽度控制在3.2米以内，长度控制在6.2米以内，适配常规车间的起重设备作业空间，在车间内转运时不会和两侧的设备、料架发生干涉，框架自身的高度控制在0.4米以内，堆叠存放时占用的仓储空间很小，多个同类型框架可以直接叠放存储，不需要预留额外的存放空间。针对薄钢板吊装容易出现的板面震颤问题，

　　框架的双主梁结构刚好压在钢板的两条纵向加强筋位置对应的幅面上，起吊过程中可以抑制钢板的横向震颤，即使是10mm以下的薄钢板，配合这套框架吊装也不会出现明显的板面弯折，大幅降低了薄板吊装的形变报废率。所有和磁吸组件配合的安装面都做了铣平处理，保证安装基准的平面度误差控制在合理范围内，避免因为安装面不平导致磁吸组件出现角度偏斜，影响和钢板表面的贴合效果。框架表面做了耐磨防锈涂装，长期在车间多粉尘、偶尔有切削液飞溅的环境下使用，也不会出现过早锈蚀的问题，焊接位置都做了打磨处理，没有尖锐的焊渣凸起，避免作业过程中剐蹭钢板表面或者划伤作业人员。在钢结构预制厂的板材下料工位，这套结构可以配合车间的桥式起重机完成钢板从原料区到切割台的全程转运，不需要人工辅助挂钩对位，一名起重操作人员即可完成全流程作业；在钢材仓储库区，同规格钢板的批量出库转运作业中，固定间距的磁吸点可以保证每次起吊的受力状态一致，作业人员不需要每次都根据钢板尺寸调整吊点位置，大幅降低了作业的劳动强度，也减少了因为吊点选择不合理导致的吊装安全隐患。
