预制混凝土楼梯浇筑成型钢模结构

　　在住宅产业化、装配式建筑快速落地的当下，预制楼梯构件的生产精度直接决定现场吊装的适配效率与成品观感，这套钢模正是为预制混凝土楼梯批量浇筑设计的专用成型工装。日常生产场景中，该模具被固定在预制构件厂的专用浇筑工位，配合布料机、振动台完成混凝土布料、振捣、养护后的脱模作业，相比传统现浇楼梯支模，能把单跑楼梯的成型误差控制在毫米级，避免现场支模出现的踏步高度不均、梯段变形等问题。

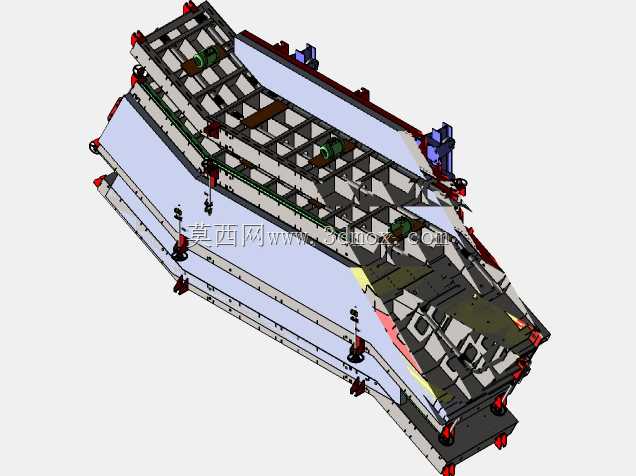

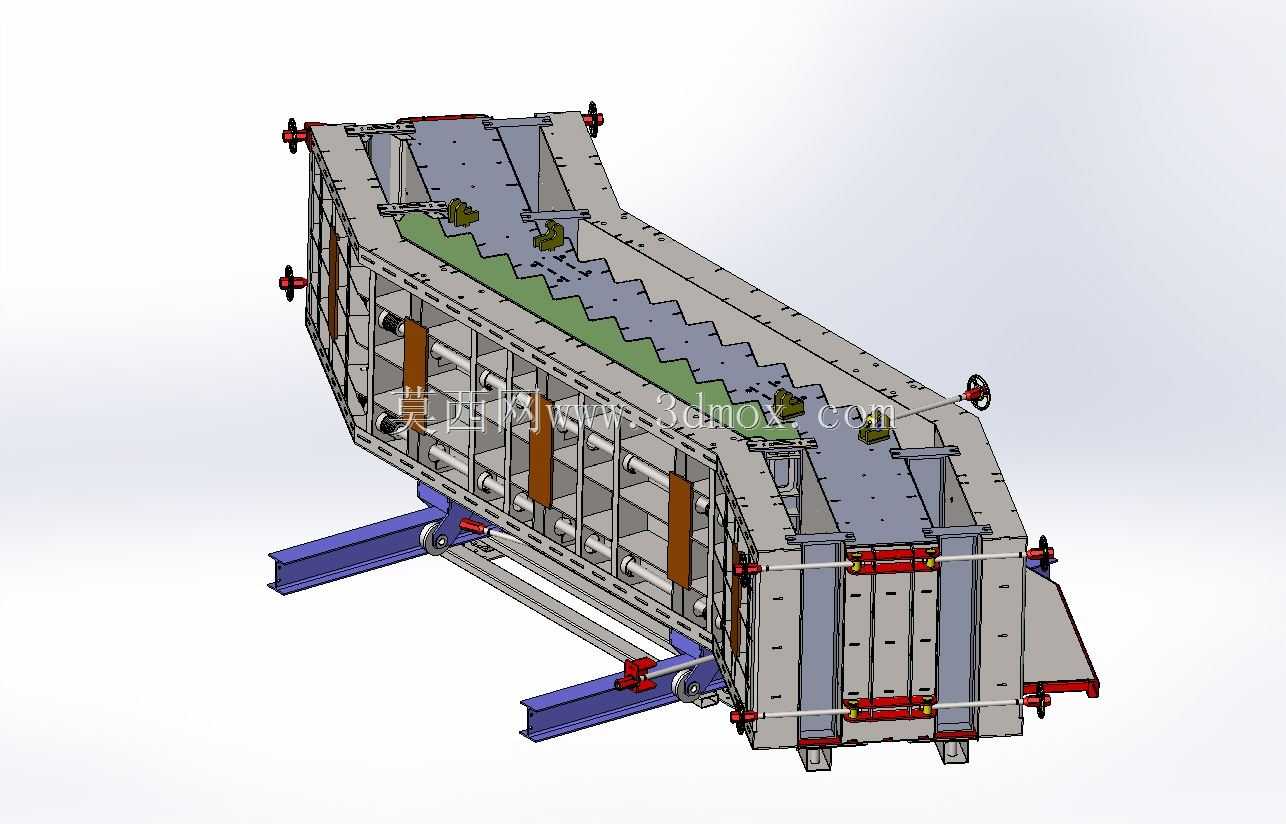

　　从结构设计逻辑来看，整套模具采用分块拼装式框架结构，主体模腔完全匹配单跑双折楼梯的外形轮廓：底模部分直接成型楼梯的下表面与侧边轮廓，侧模通过可调节锁紧机构与底模连接，踏步模采用分段式定位结构，每一块踏步成型板都通过横向支撑螺杆与侧模框架锁紧，避免浇筑振捣时出现模腔胀模、移位的问题。模具底部设置了可翻转的支撑机架，配合端部的手轮调节机构，能在浇筑前调整模腔的倾斜角度，适配不同坡度的楼梯生产需求，脱模时可通过机架的翻转机构带动模腔倾斜，配合快拆式的侧模锁紧件，无需大型吊装设备辅助就能完成构件脱模，降低生产环节的吊装依赖。

　　考虑到混凝土浇筑时的侧压力载荷，整套模具的框架部分采用型钢焊接成型，模腔与混凝土接触的面板采用厚钢板裁切折弯后焊接在框架上，所有拼接焊缝都做了打磨抛光处理，避免混凝土粘模导致构件表面出现凹坑、麻面。模腔两端设置了定位挡板，用来成型楼梯端部的连接企口与预埋钢筋的伸出孔位，生产时可根据项目要求的楼梯宽度、踏步数量，更换对应尺寸的踏步板与侧模延长段，实现一套基础机架适配多规格楼梯生产的目的，减少模具的重复投入成本。

　　安装边界方面，这套模具对安装场地的地面平整度有明确要求，固定时需通过底部支撑腿的调节螺栓将模腔整体调平，锁紧后模腔的纵向倾斜角度误差不能超过0.2度，否则会导致成型后的楼梯出现厚度不均的问题。模具两侧预留的操作空间宽度不小于800mm，方便工人完成锁紧螺栓操作、涂刷脱模剂、清理模腔残留混凝土等日常作业；端部的手轮调节机构外侧需预留不小于1200mm的操作空间，方便调整模腔角度与脱模作业。模具的进料侧需对齐预制厂的布料轨道，保证布料机能均匀将混凝土送入模腔每个踏步位置，振动台的激振位置需对应模具底部的支撑横梁，避免振捣时模腔出现共振变形。

　　实际生产使用中，这套模具的锁紧机构全部采用梯形螺纹螺杆，相比普通螺纹更耐混凝土浆体的腐蚀，日常维护时只需定期在螺杆位置涂抹润滑脂，就能保证锁紧、脱模动作顺畅。模腔表面的成型面板经过淬火处理，表面硬度达到HRC45以上，长期反复使用不会出现表面划痕、凹陷，能保证预制楼梯的表面光洁度，减少后期构件表面的修补工作量。模具上还设置了多组定位销孔，用来固定楼梯内部的钢筋骨架定位件，保证钢筋保护层厚度符合建筑规范要求，避免出现钢筋外露的质量问题。相比传统的木模、散拼钢模，这套整体式钢模的重复周转次数能达到千次以上，单构件的模具摊销成本更低，同时成型的楼梯构件尺寸一致性好，现场吊装时无需反复打磨调整，能大幅缩短装配式建筑的现场施工周期。
