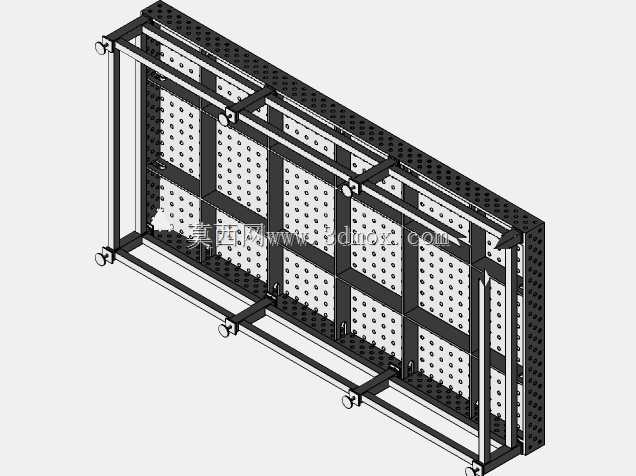

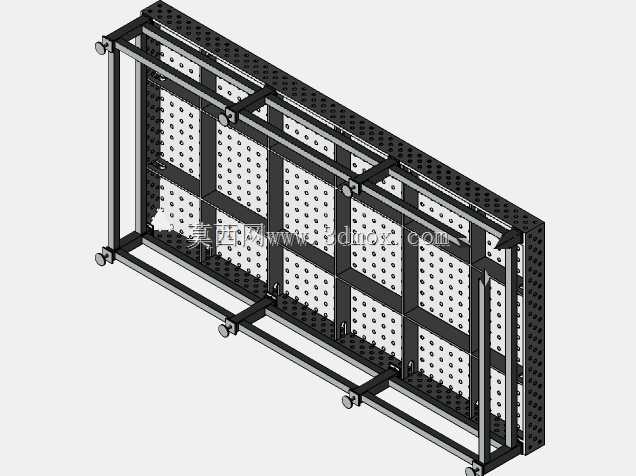

框架式西格蒙德焊接作业台结构设计

　　这款框架搭载式焊接作业平台，核心面向重型构件焊接、钣金组对、钢结构预拼装这类对作业基准平面度、装夹灵活性要求极高的生产场景，在重型机械制造、钢结构加工厂、轨道交通部件焊接车间里，是替代传统铸铁焊接平台的高适配性工装载体。区别于落地式重型焊接平台的整铸结构，这款产品采用框架承载加多孔工作面的组合设计思路，整体工作面尺寸为4000mm×2000mm，属于大跨度作业面规格，能够覆盖绝大多数中型结构件、长尺寸焊合件的组焊作业需求，安装时仅需将底部框架与车间预埋基础板通过螺栓锁紧，即可完成固定，不需要额外做大面积的基础浇筑，对于车间工位调整、产线升级的场景适配性更强。

　　从结构设计逻辑来看，外围承载框架采用矩形钢管拼焊成型，框架内部设置多道横向与纵向的加强肋梁，肋梁的排布完全对应工作面的受力载荷分布，在工件频繁装夹、焊接热应力传导的工况下，能够将工作面的平面度变形量控制在工装允许的公差范围内，避免长期使用后出现工作面塌陷、边角翘曲的问题。工作面采用西格蒙德标准的多孔矩阵布局，孔位按照统一的网格间距排布，所有孔位的同轴度、孔距公差都经过严格校核，能够直接配套标准的快速夹紧器、定位挡块、角度支撑附件，不需要在工作面上额外焊接临时定位块，既减少了焊后清理打磨的工作量，也避免了临时焊接对工作面本体造成的热损伤。

　　实际生产使用中，这类带框架支撑的焊接台，相比直接落地的多孔平台，底部预留了足够的管线穿行空间，车间集中供气的气管、焊接设备的电缆、除尘系统的吸风口都可以从框架底部的空腔内排布，不会在作业区域内形成管线杂乱堆积的情况，减少了作业过程中管线剐蹭工件、绊倒操作人员的安全隐患。框架侧面预留了附件挂装的安装位，日常使用的夹紧工具、焊枪支架、敲渣锤都可以就近挂放在框架侧方，作业人员不需要频繁往返工具柜取放工装，能够有效提升单工位的作业效率。

　　考虑到焊接作业过程中会产生大量的焊渣飞溅、焊接烟尘，设计时在框架与工作面的衔接位置预留了焊渣滑落的间隙，日常清理时只需要用压缩空气吹扫，就可以将落在缝隙内的焊渣从框架底部的排渣口清理出去，不会出现焊渣堆积在框架内部长期锈蚀影响结构强度的问题。工作面的板材选用高强度合金钢材，表面经过硬化处理，能够抵御焊接飞溅的灼蚀、工件吊装放置时的磕碰划伤，长期使用后孔位不会出现变形、扩孔的问题，保证装夹定位的精度始终保持在设计要求范围内。

　　在安装边界上，这款焊接台的整体框架高度按照人体工程学作业高度设置，作业人员站立操作时，工作面高度刚好适配手臂自然操作的区间，不需要长期弯腰或者抬臂作业，能够降低长时间焊接作业的疲劳强度。框架底部设置了可调式的支撑脚座，即使车间地面存在一定的平面度误差，也可以通过调整脚座的高度，将整个工作面调至水平状态，不需要额外对地面进行找平处理。对于需要在平台上进行大吨位工件焊接的场景，框架的加强梁结构能够将工件的载荷均匀分散到各个支撑点上，不会出现局部载荷过大导致的平台倾斜、变形问题，完全能够覆盖从薄板钣金组对到厚板结构件焊接的全场景作业需求。

　　不同于传统焊接平台只能完成平面定位的功能，这款框架式结构的侧面也预留了标准的孔位安装面，必要时可以在框架侧面加装延伸定位支架，实现异形构件、立式构件的装夹定位，拓展了单台工装的适用范围，不需要针对特殊构件额外制作专用的焊接工装，能够帮助生产车间减少专用工装的制作成本，缩短新产品投产的准备周期。
