全自动软管灌装封口一体化生产设备

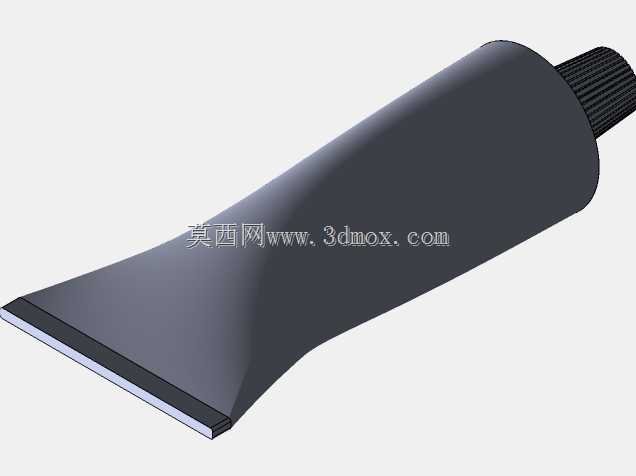

　　在日化、医药、食品加工领域，膏体、凝胶类物料的软管封装一直是产线中衔接物料灌装与成品包装的核心环节，这类设备的运行稳定性直接决定了单批次产品的封装合格率与产线节拍。这套设备针对复合软管、铝塑管的连续化生产需求设计，可独立完成从空管上料、对位校准、定量灌装、管尾热封、切边整形到成品出料的全流程工序，无需人工在工序间中转工件，适配管径10mm-50mm、管长50mm-200mm的常规软管规格，单工位节拍可匹配60-90支/分钟的中速产线需求，适合中小型生产车间的批量生产排布。

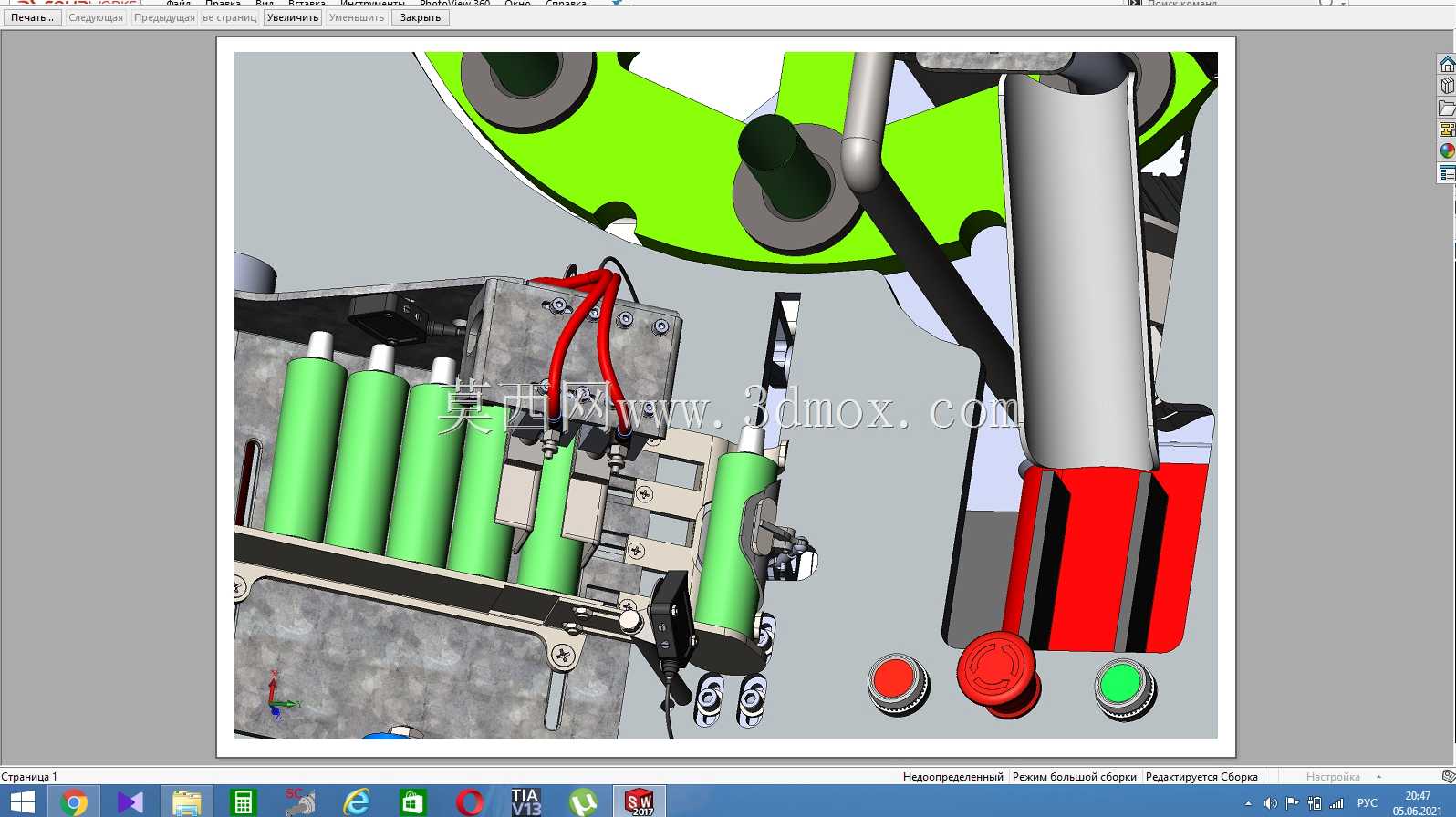

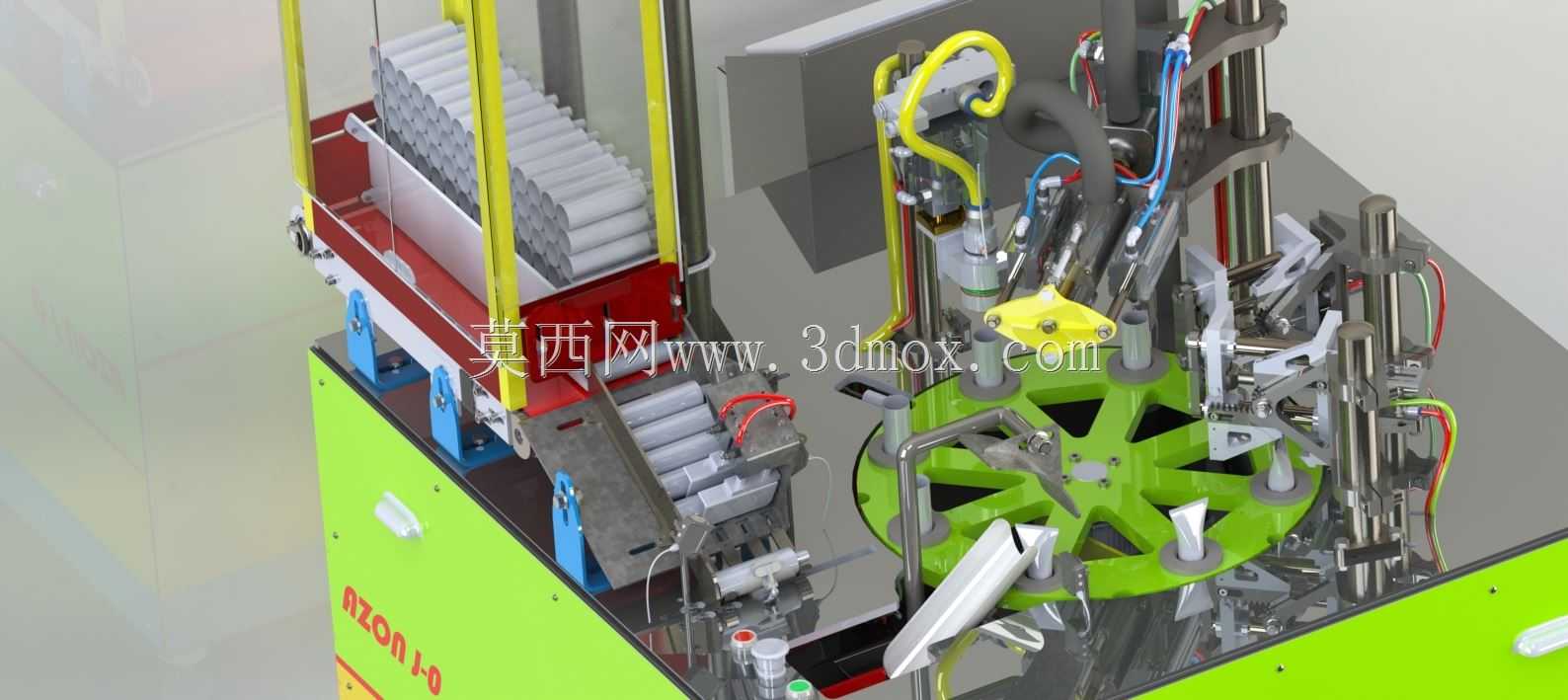

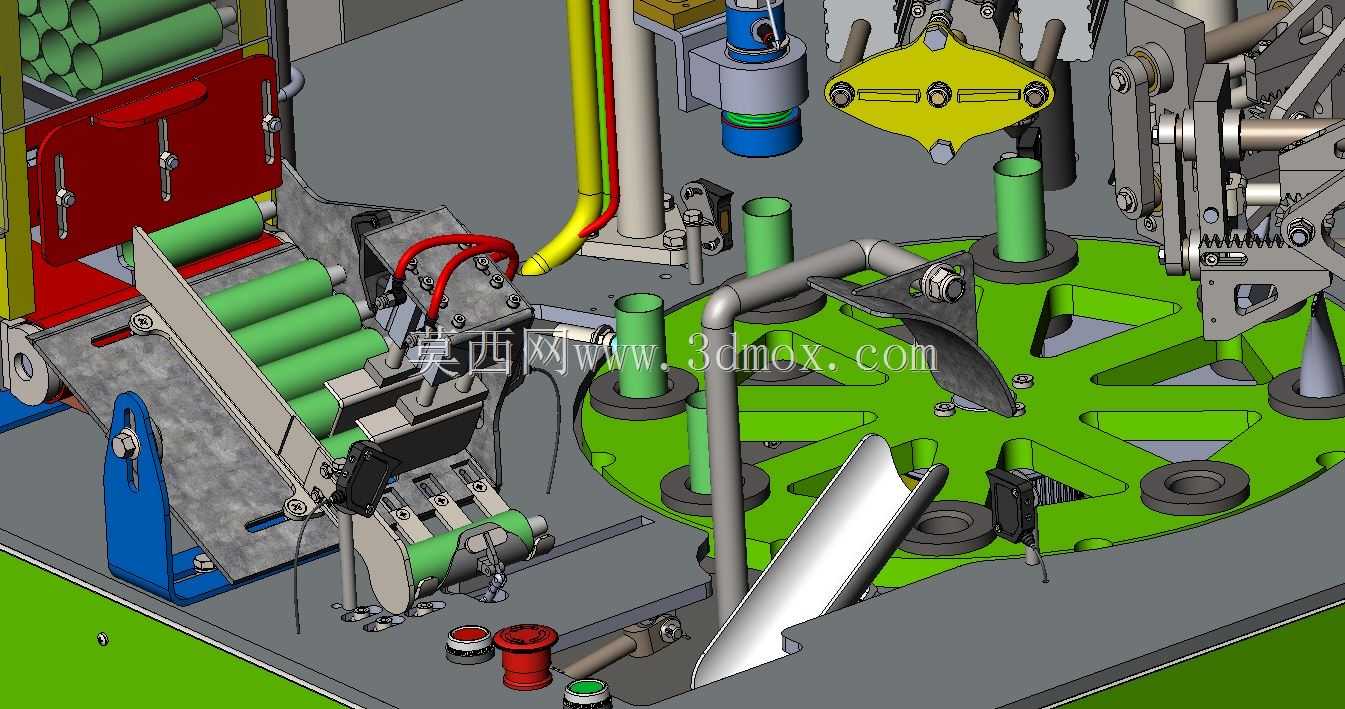

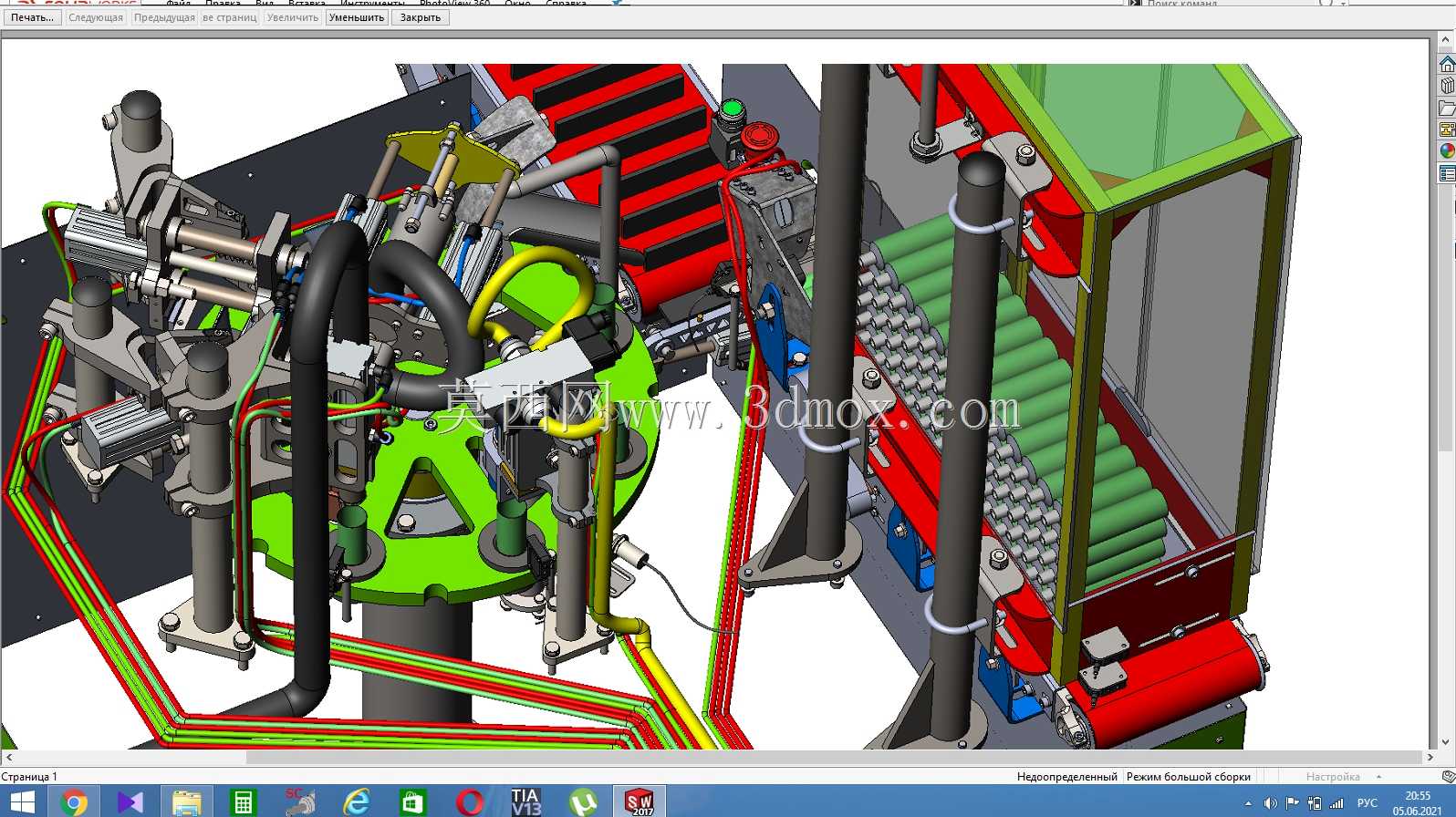

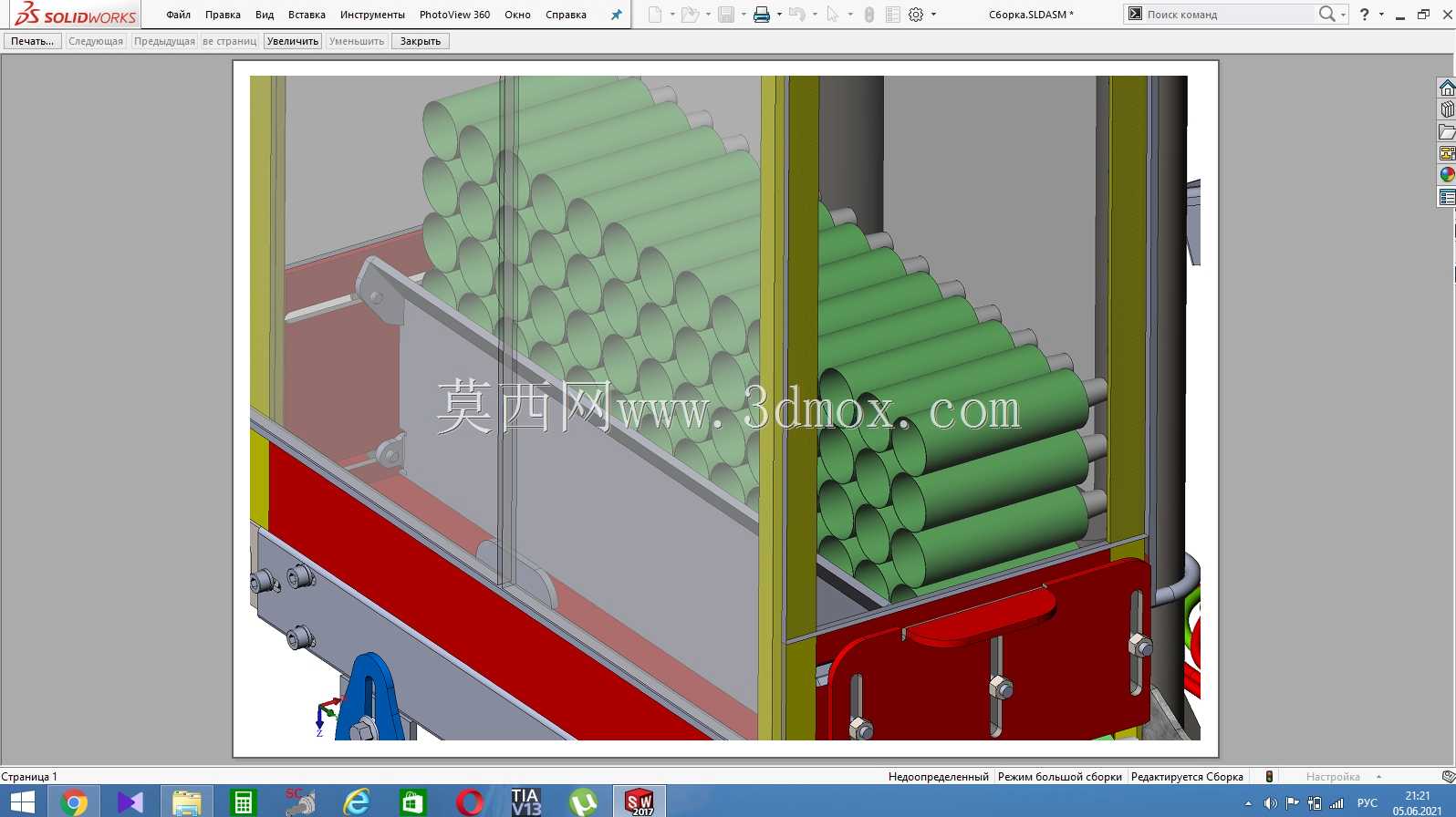

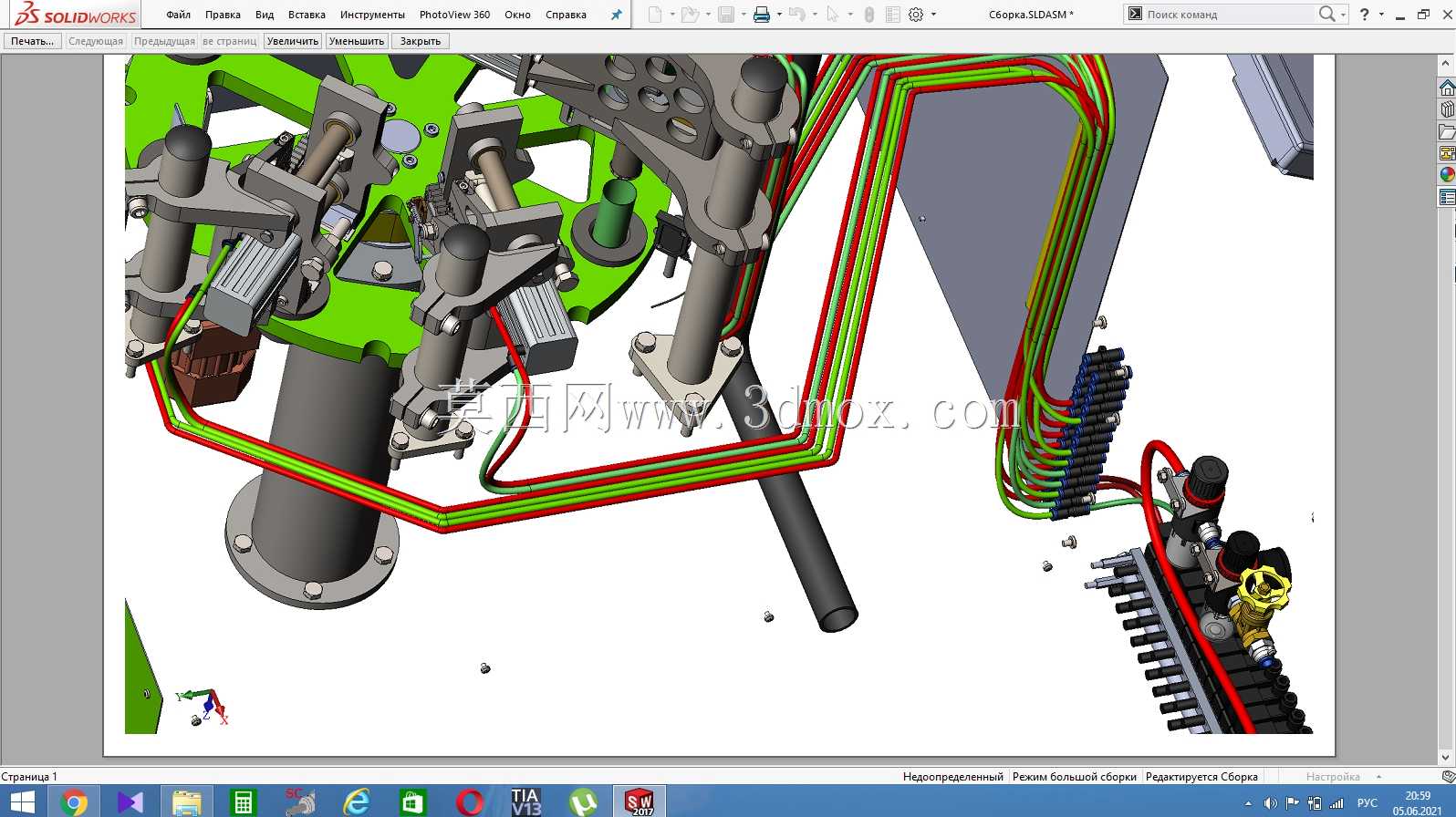

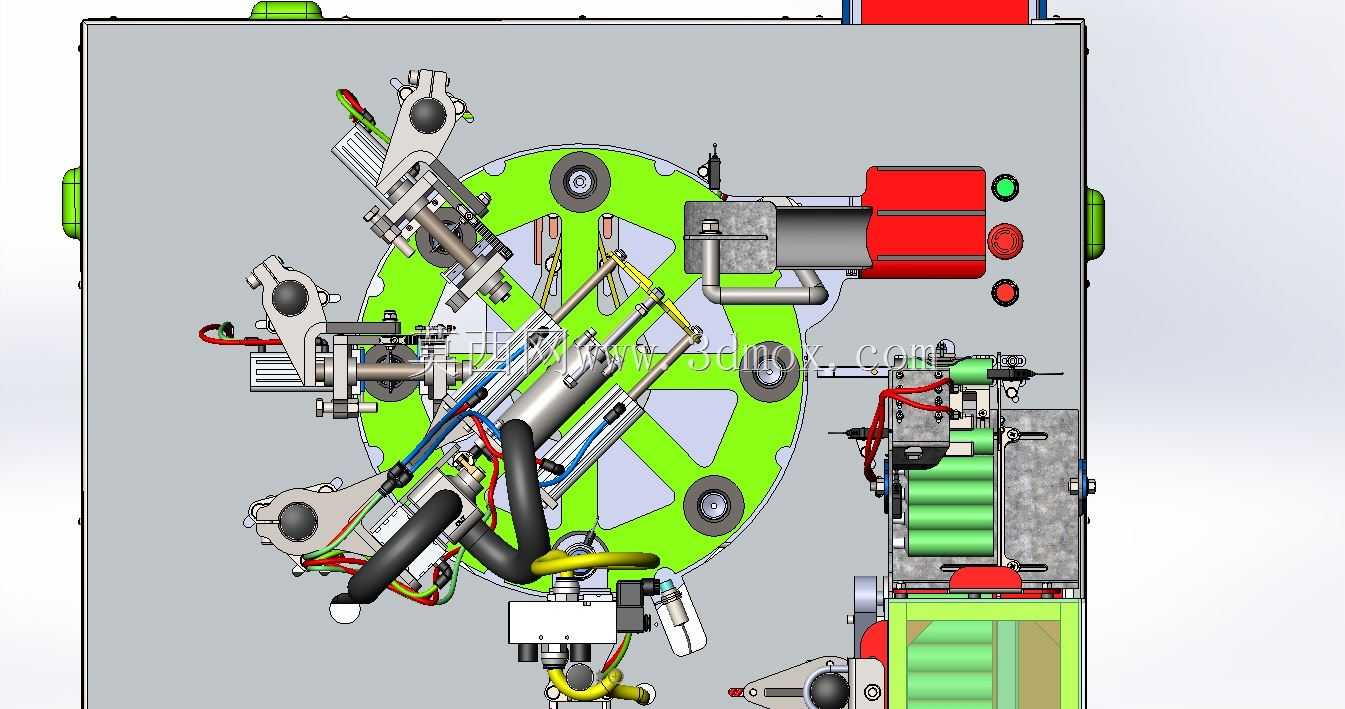

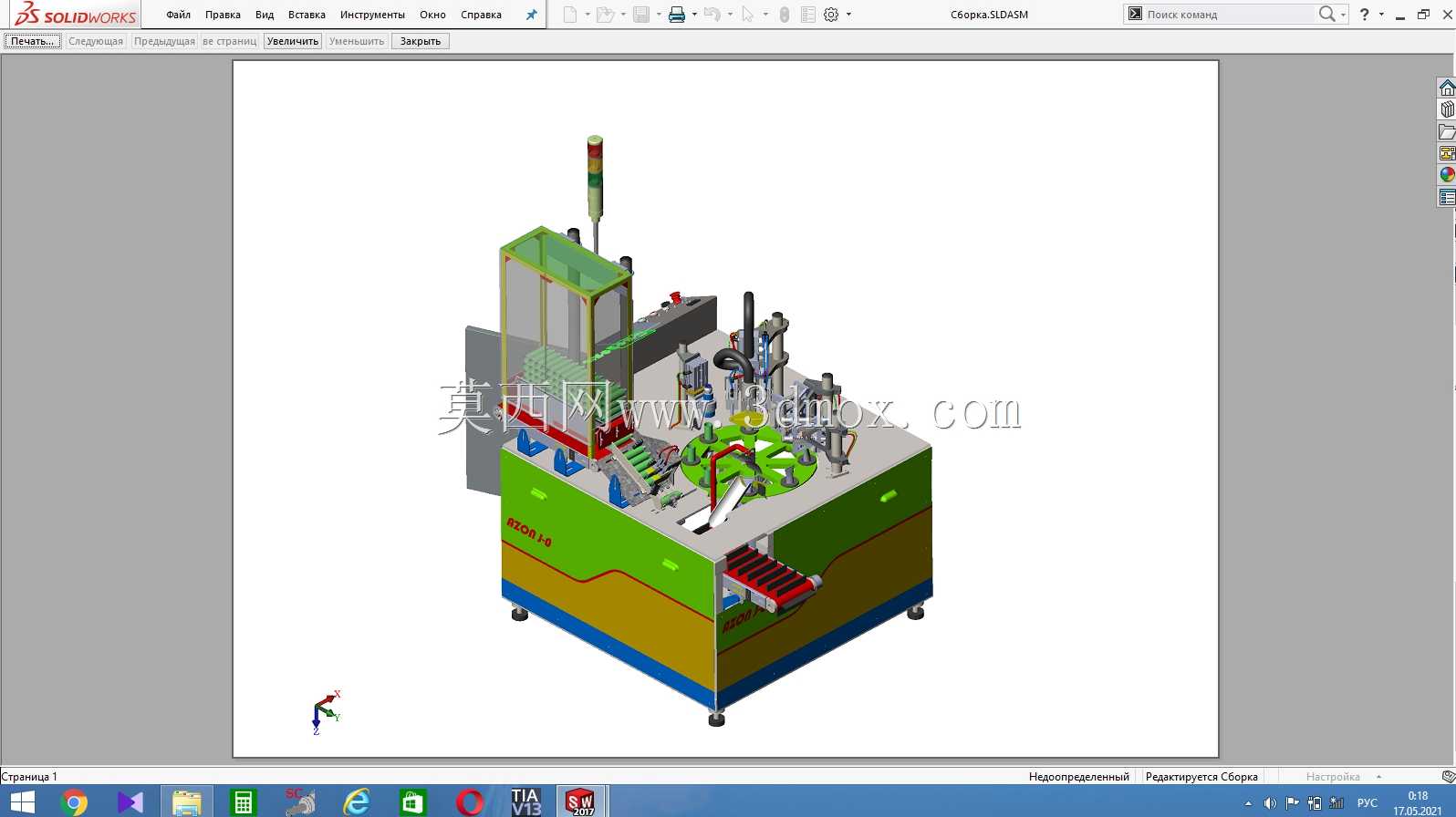

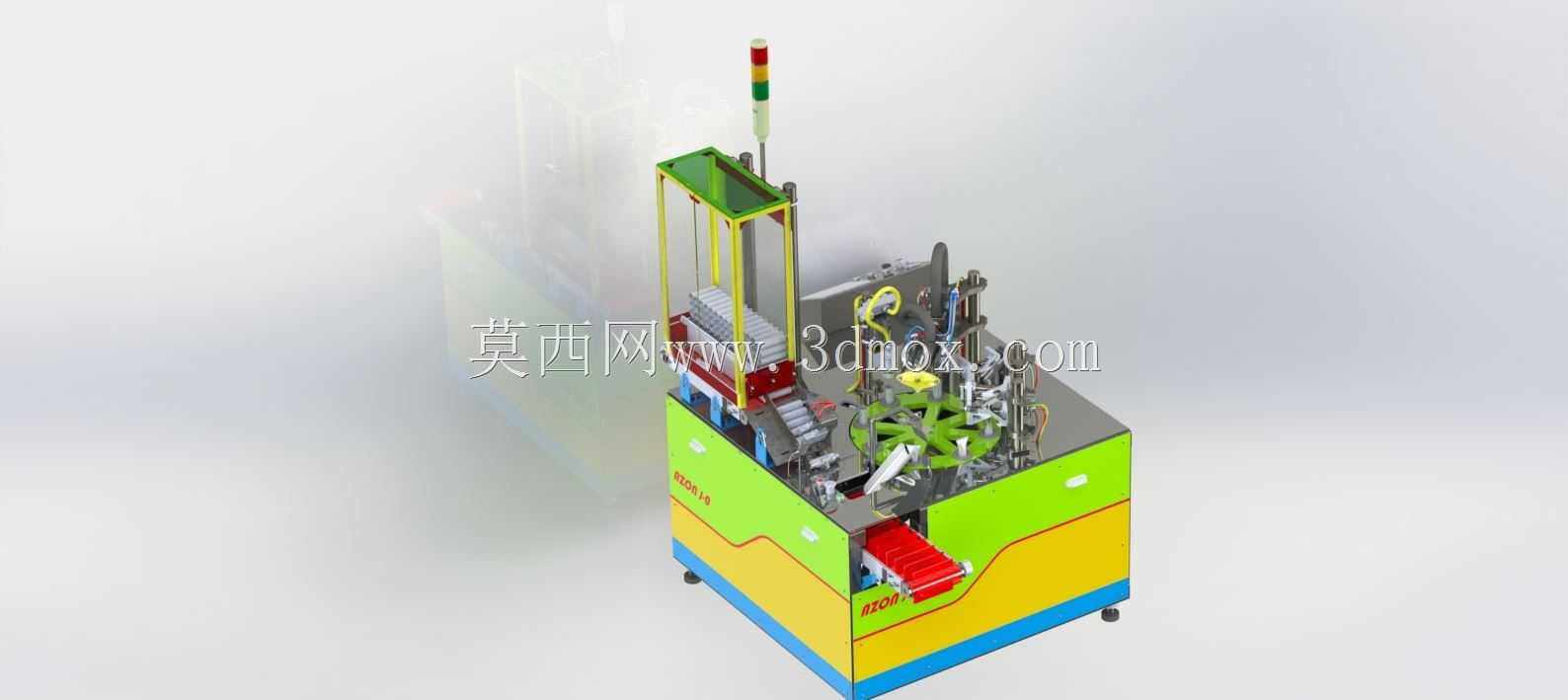

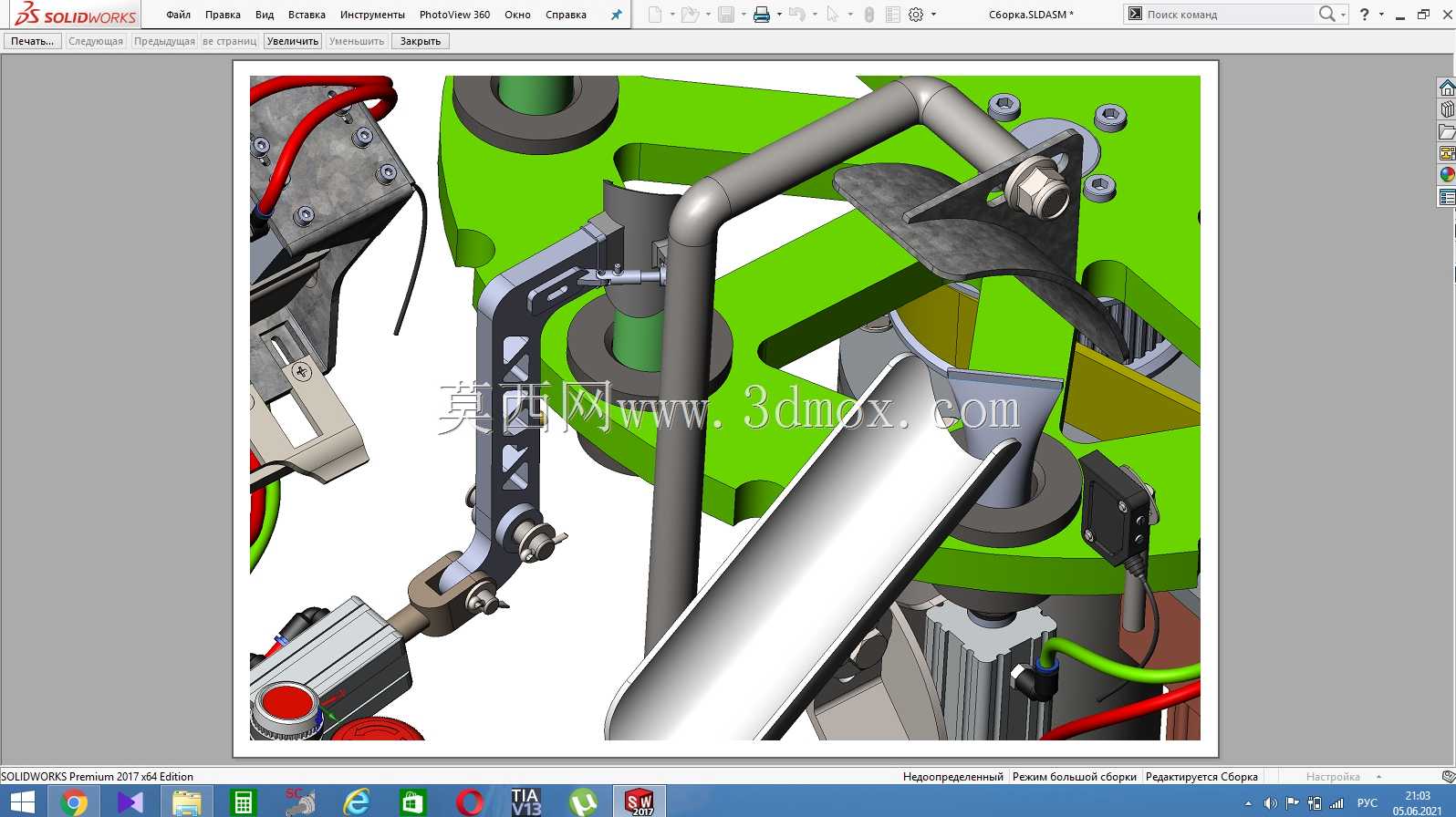

　　从结构布局来看，设备采用立式转盘式多工位排布，核心回转工作台沿圆周方向均匀分布12组管座夹具，每个夹具带独立的管身定位卡槽与弹性压紧结构，可在转盘分度转动过程中保持软管的竖直姿态，避免管身倾斜导致的灌装溢料、封边错位问题。转盘下方配套凸轮分割器驱动，分度精度控制在±0.05°以内，保证每个工位停留时，夹具中心与对应执行机构的同轴度偏差不超过0.2mm，从机械结构层面降低对位误差带来的不良品率。设备上料端配置斜向溜槽式存料架，空管依靠自重沿溜槽滑入上料工位，配套气动推指将软管逐个推入转盘夹具，无需复杂的机械手取料结构，既降低了设备制造成本，也减少了上料环节的卡管故障点。

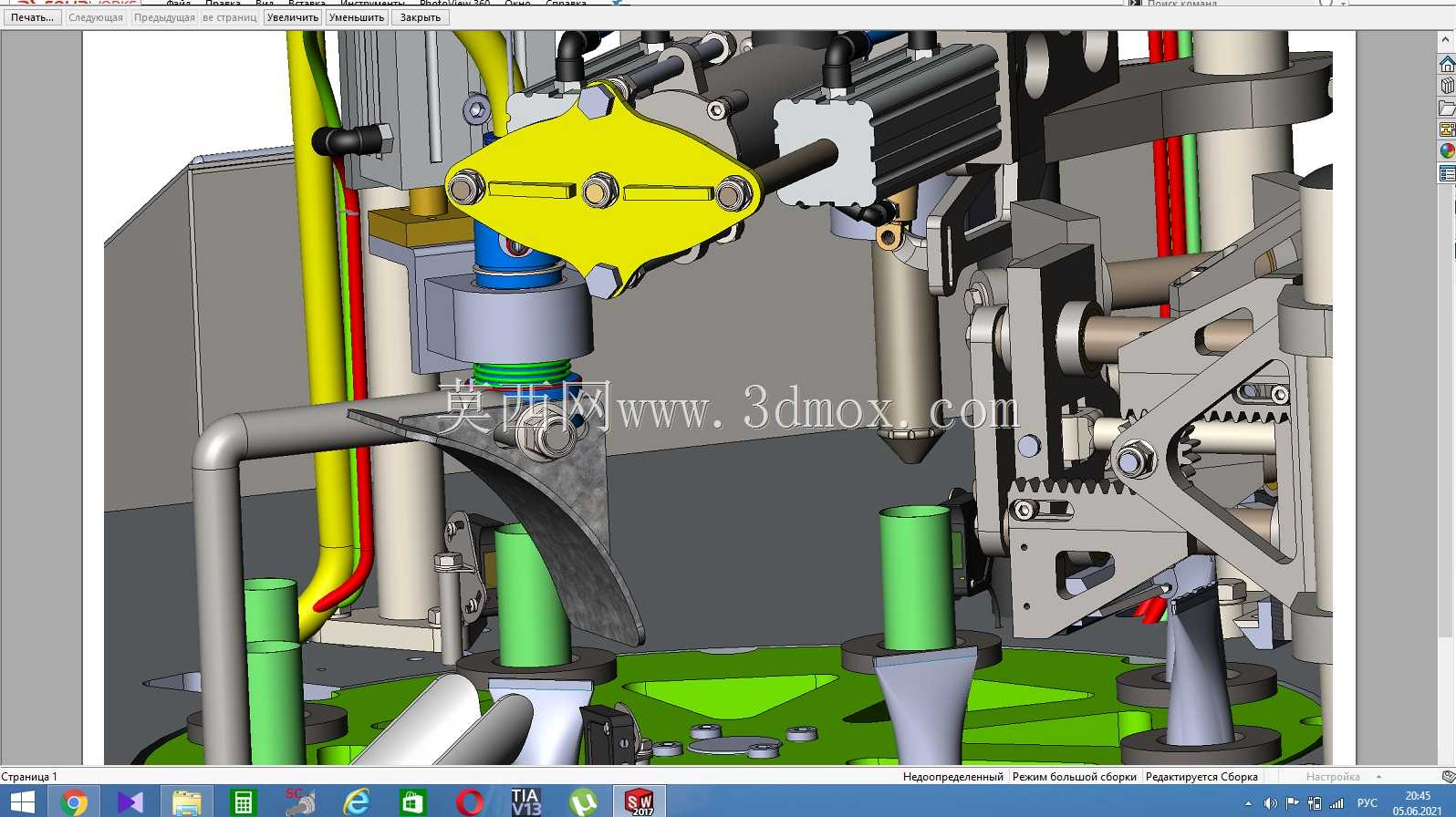

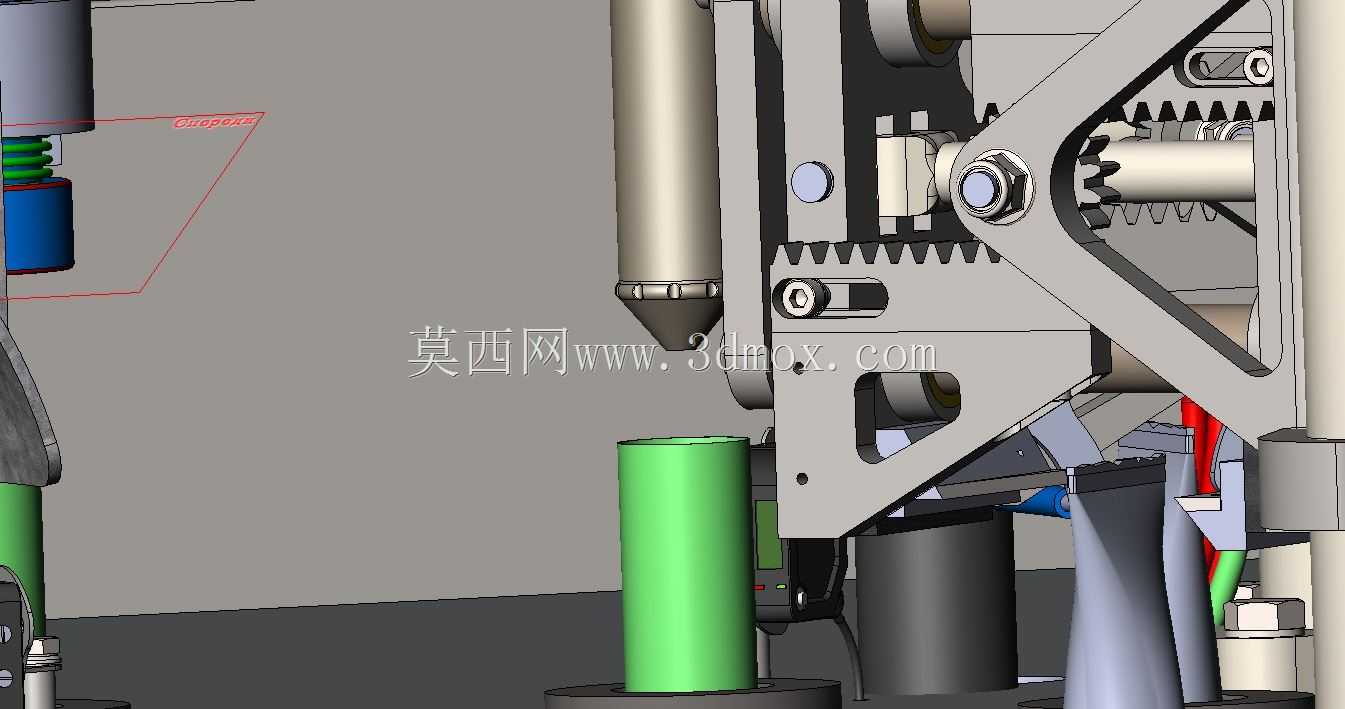

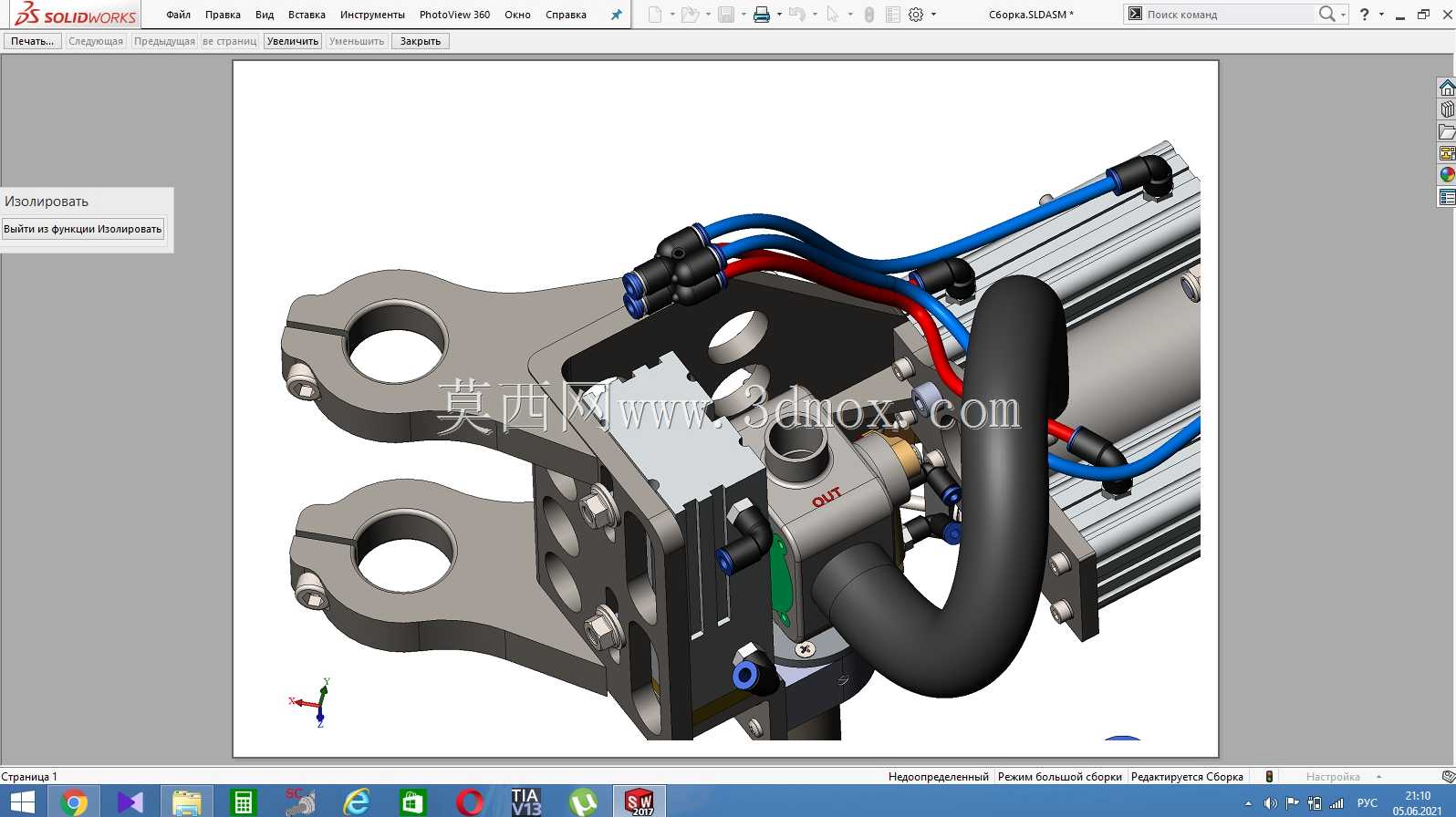

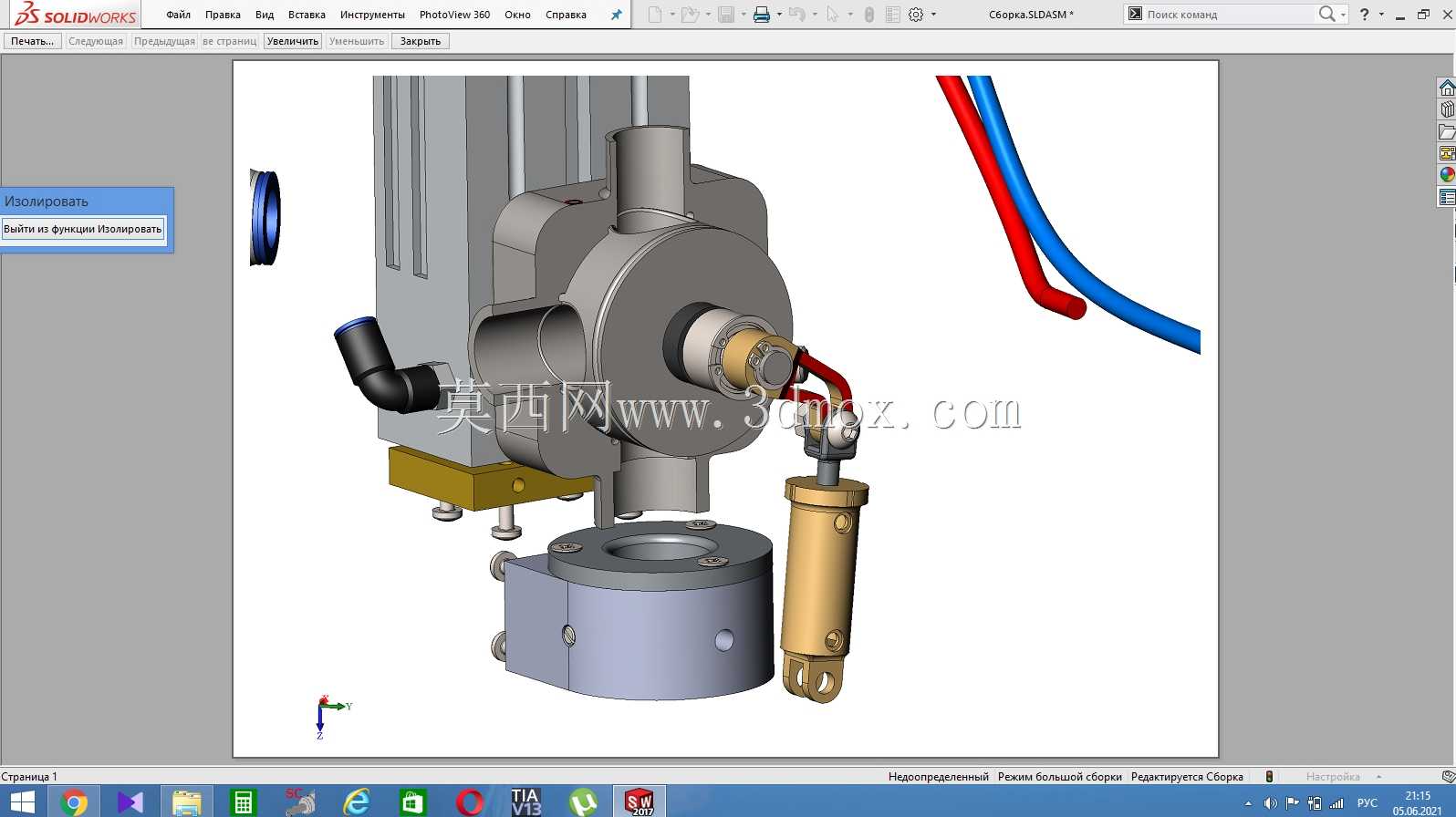

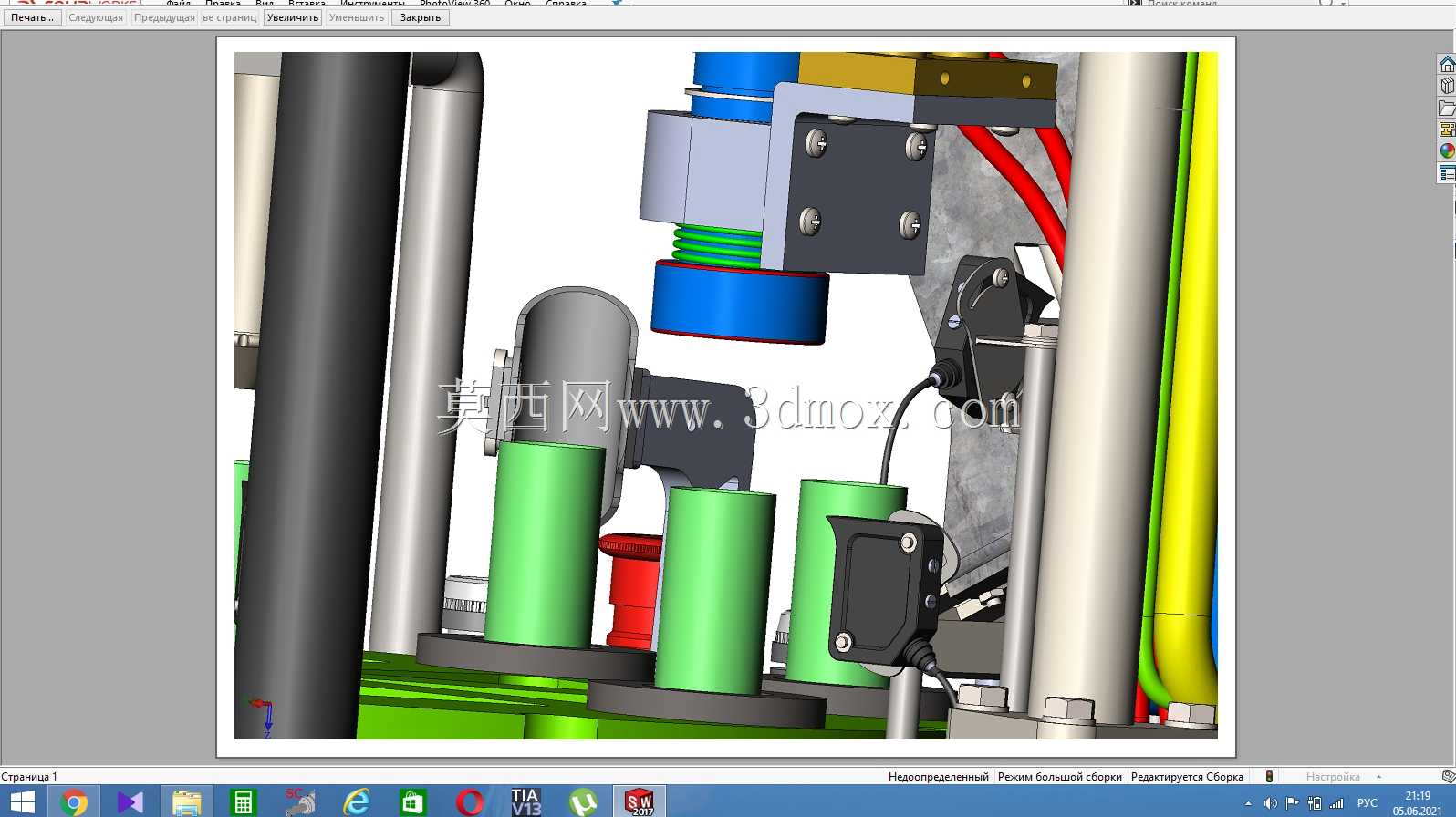

　　灌装工位采用活塞式定量灌装结构，灌装阀配套防滴漏出料嘴，当软管到达灌装位时，出料嘴下行伸入管内1/3深度位置开始注料，注料过程中出料嘴随料位上升同步上提，避免膏体物料粘黏在管内壁上部，影响后续封口质量。灌装量通过调整活塞行程实现精准控制，计量误差可控制在±1%以内，适配不同粘度的膏体、凝胶、半流体物料，针对易拉丝的物料，灌装阀末端还配套了独立的吹气断料结构，在灌装结束瞬间喷出低压压缩空气切断料丝，避免物料滴落在管尾密封面造成封合不严。

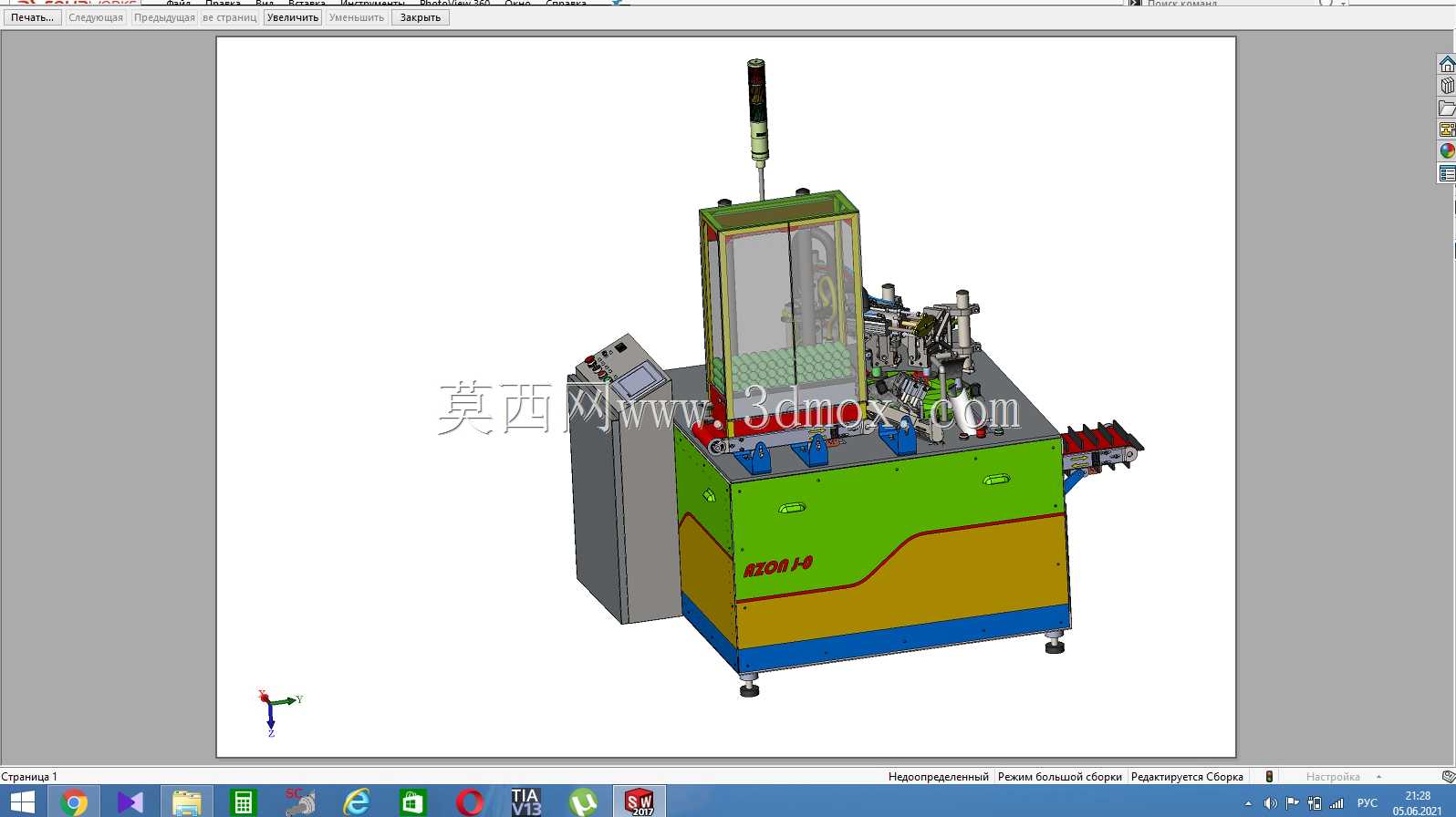

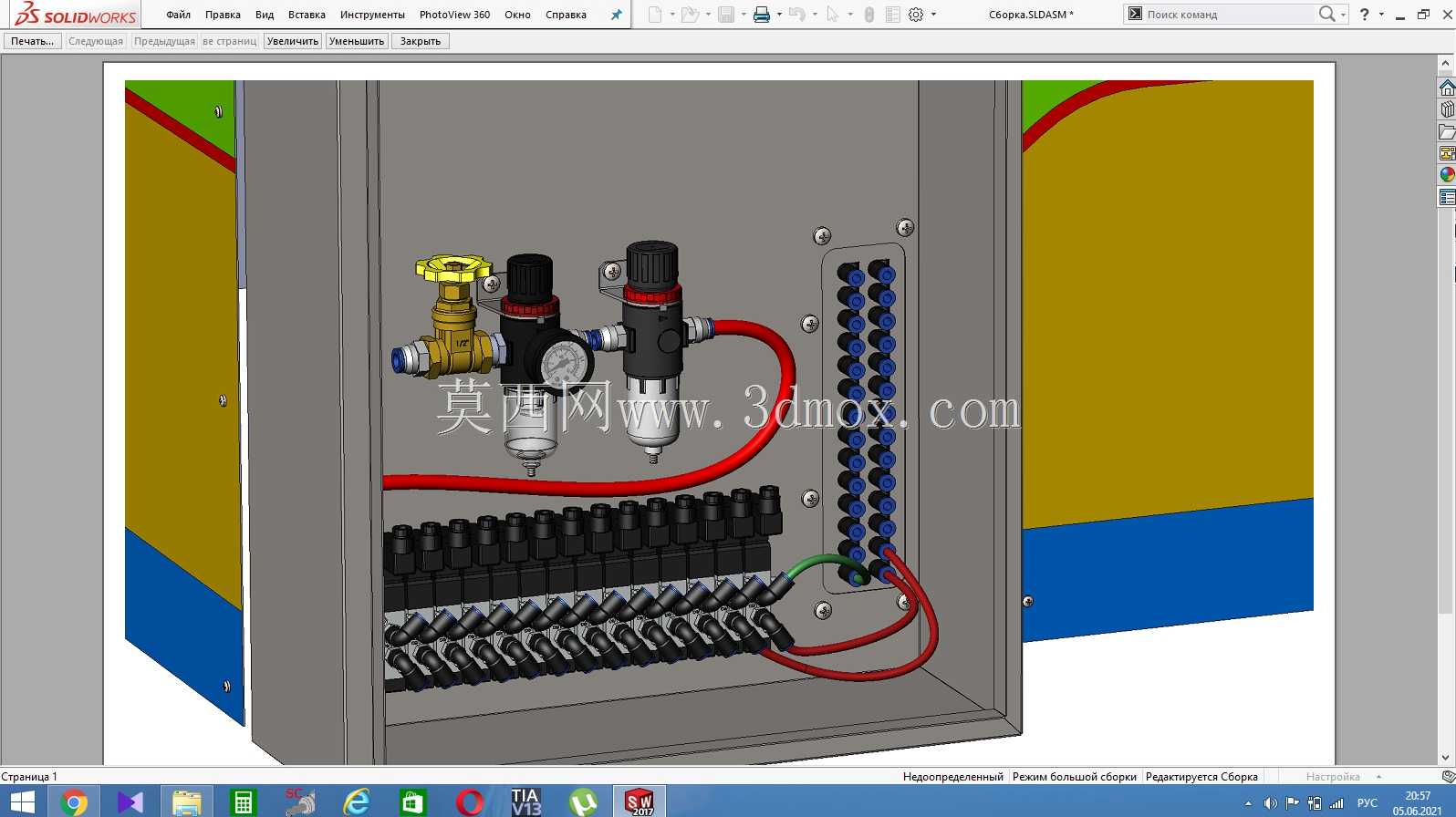

　　封口工位针对不同软管材质配置了对应的热封结构，铝塑管采用内热式加热块，复合管采用超声波封合结构，封合过程中夹具先对管尾进行整平排气，将管内残留空气挤出后再进行压合封接，避免成品管内存在气泡导致物料氧化变质。封合完成后配套冷压定型工位，对刚加热的封边进行冷却压平，保证封边平整无褶皱，之后的切边工位会将封边多余的料边切除，保证管尾外形整齐统一。设备顶部配置三色警示灯，可实时反馈设备运行、待机、故障状态，机身下部的电气柜与气动元件舱做了分隔布局，避免灌装过程中溅出的物料渗入电气元件造成短路，机身底部配置可调脚杯，可在安装时调整设备水平度，适配地面存在轻微高度差的车间安装环境。

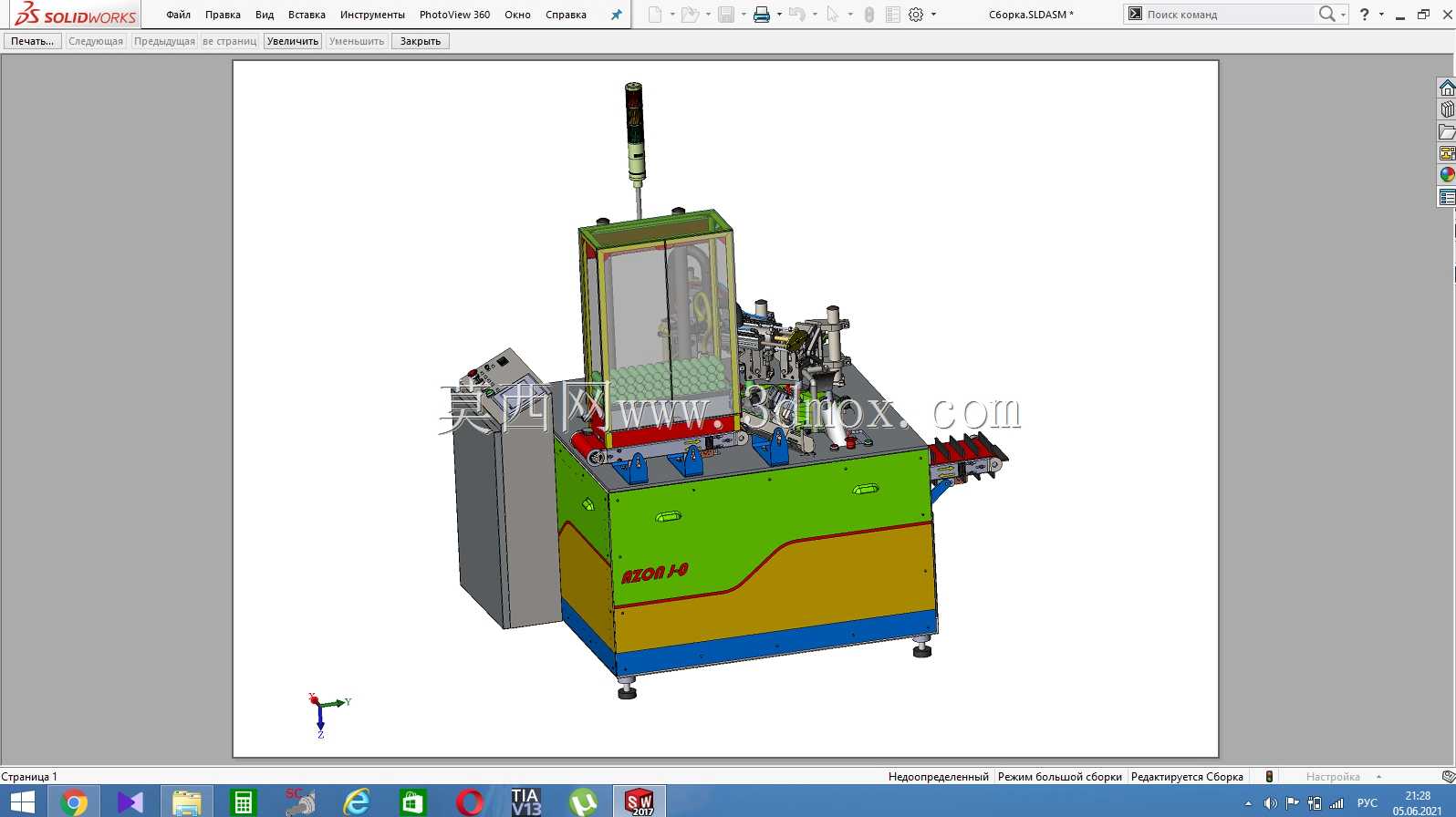

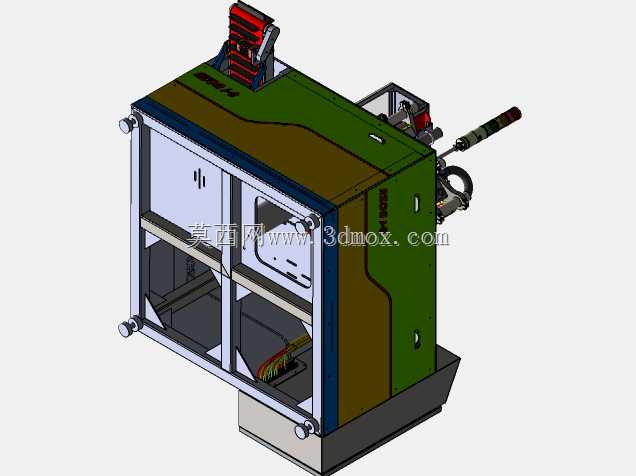

　　整机的安装边界控制在长1200mm、宽1100mm、高1800mm范围内，无需额外预留过大的操作空间，机身正面预留了开合式检修门，日常维护时可直接打开检修门调整灌装行程、更换加热块、清理料斗，设备侧面预留了物料接口与气源接口，可直接对接前端的物料供料系统与车间压缩空气管路，安装调试时仅需调整转盘分度位置与各执行机构的动作时序，即可快速适配不同规格的软管生产需求。在结构设计过程中，所有与物料接触的部件均采用304不锈钢材质，符合食品、医药生产的卫生要求，外露的传动部件均配置了透明亚克力防护罩，既可以观察设备运行状态，也能避免操作人员误触运动部件造成安全事故。转盘的驱动电机采用变频调速结构，可根据前端供料速度与后端包装线的节拍灵活调整设备运行速度，实现产线速度的匹配衔接，避免出现工件堆积或者待料空转的情况。
