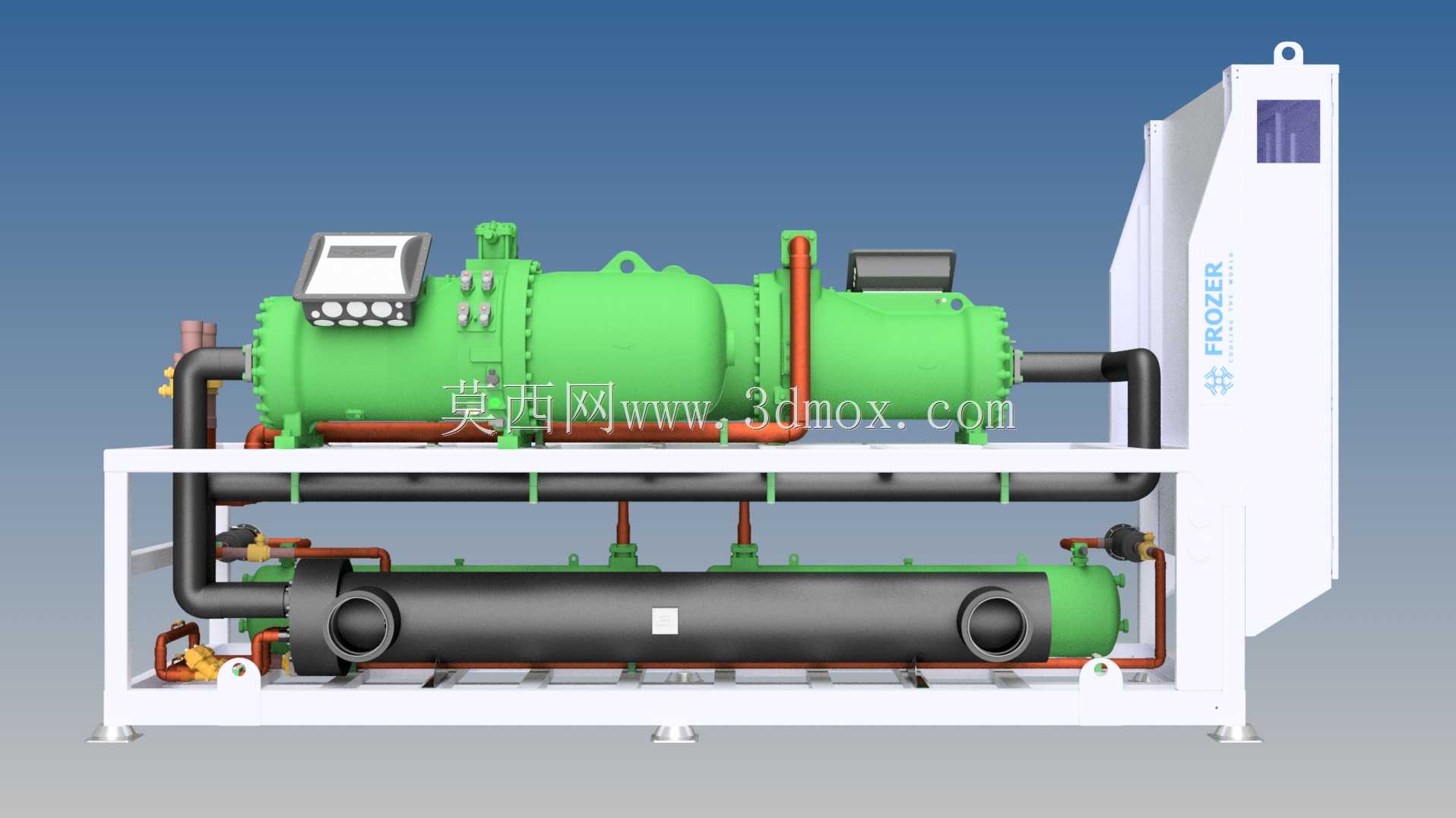

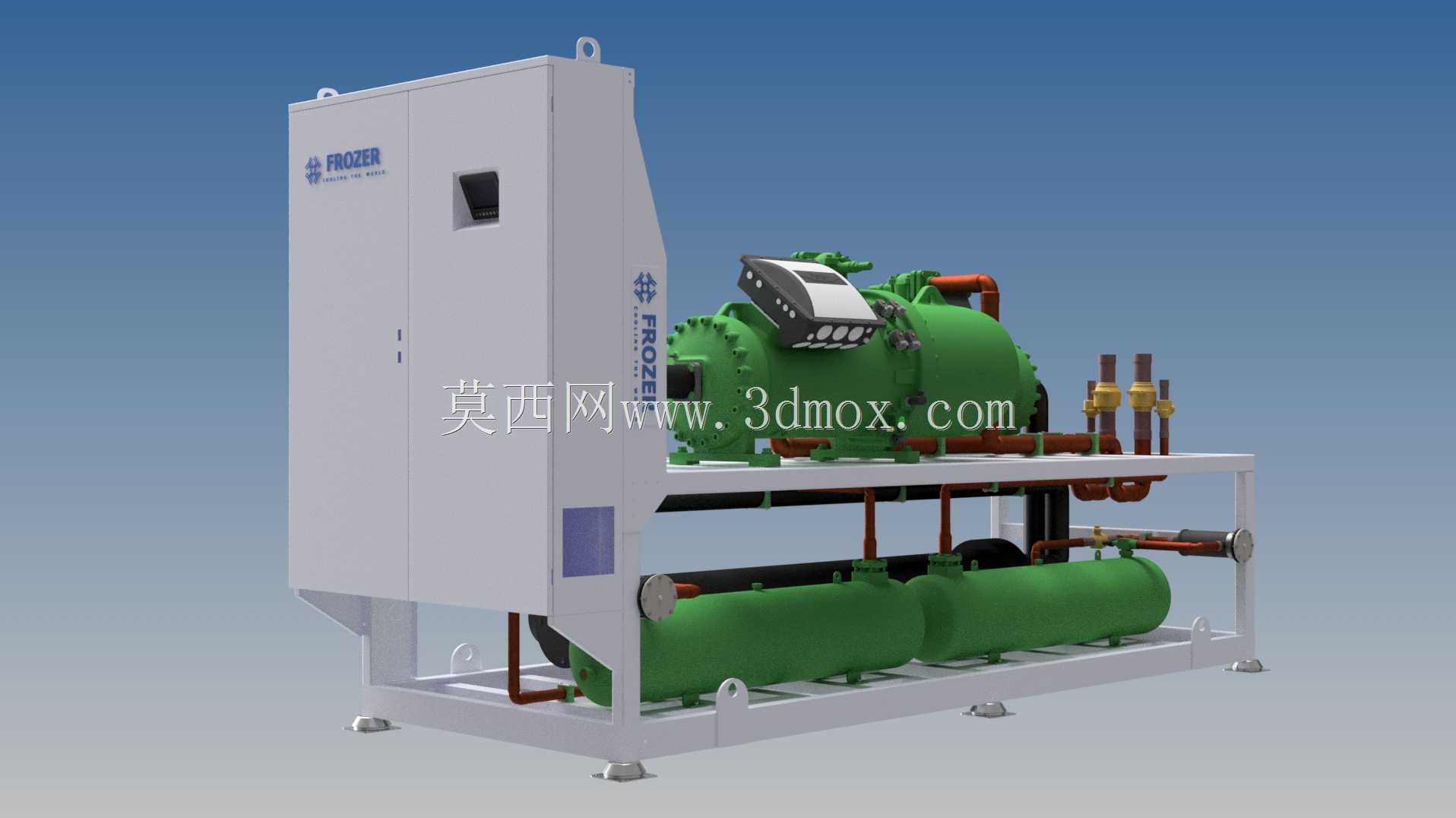

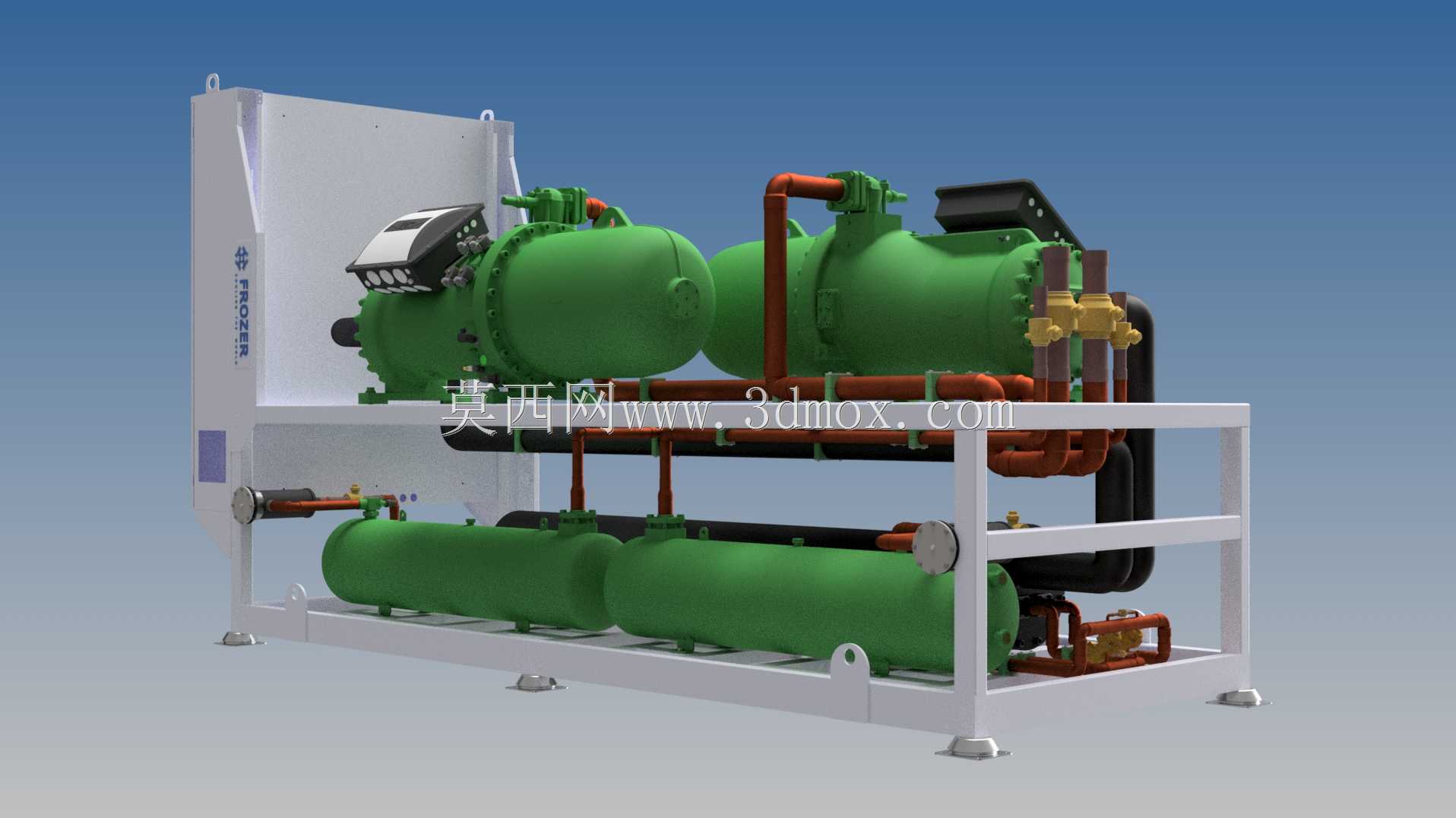

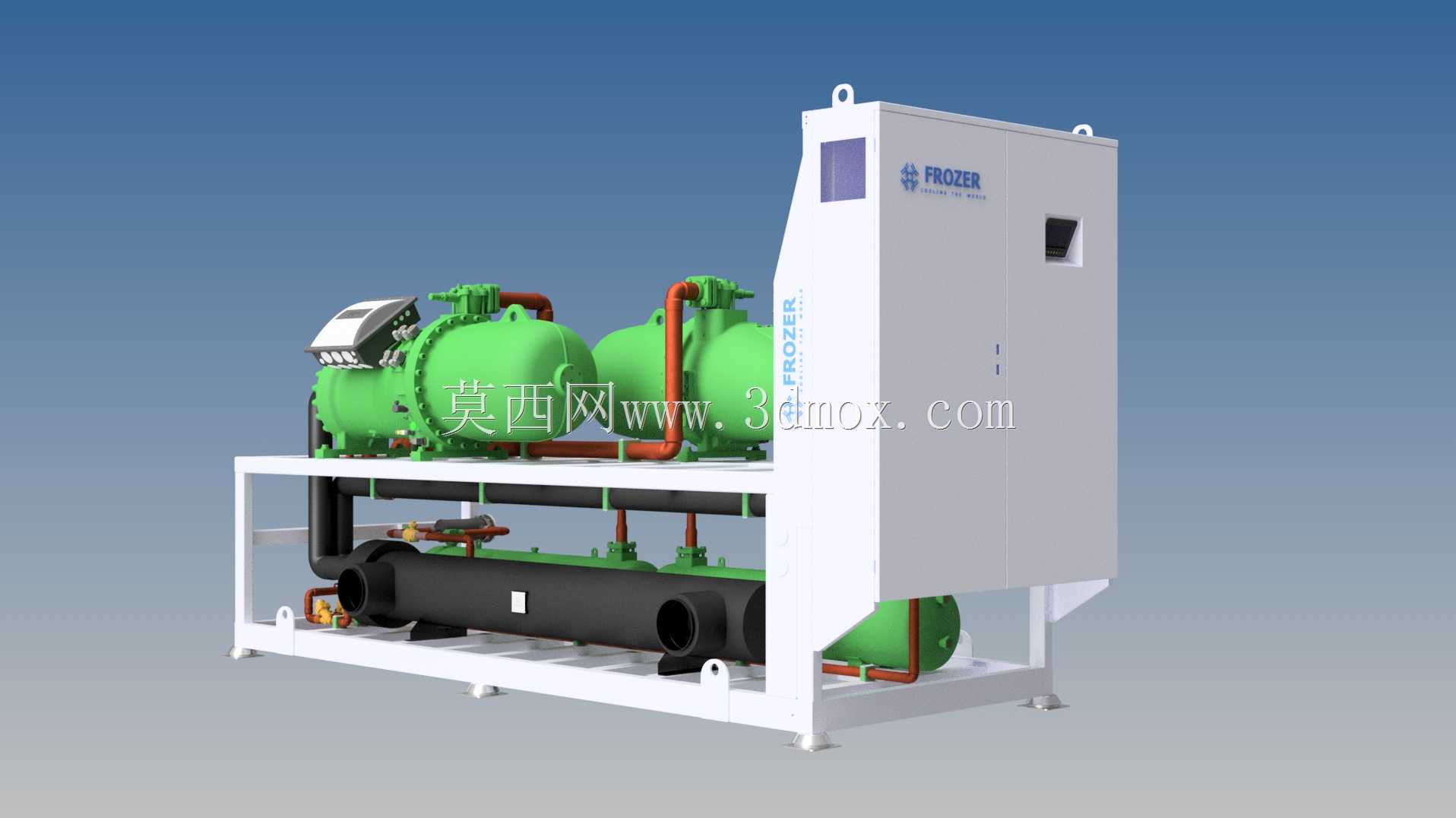

700kWt风冷式冷却换热设备结构

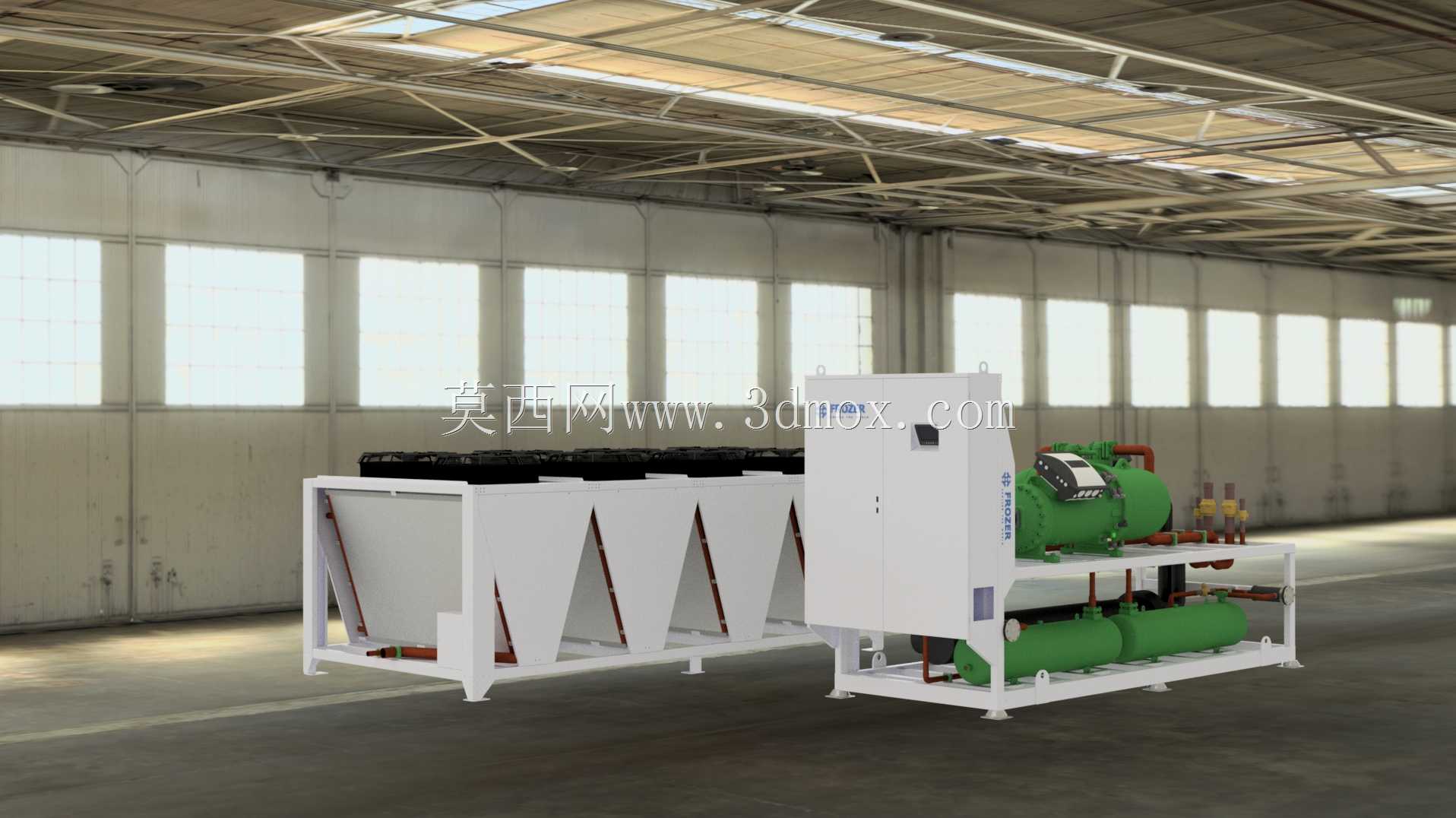

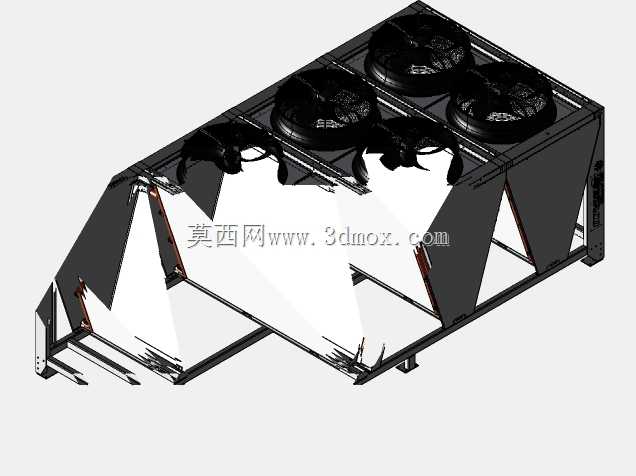

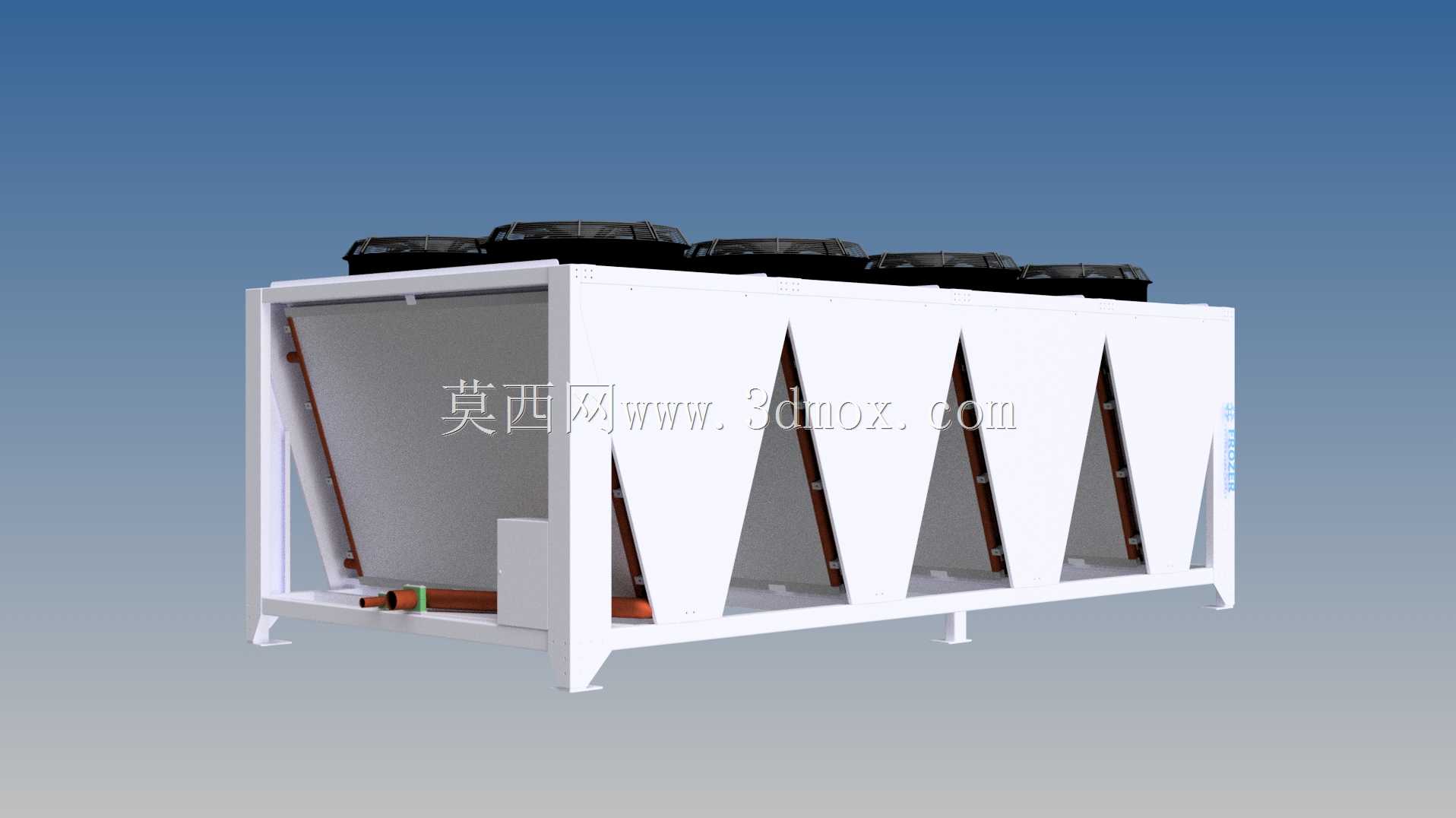

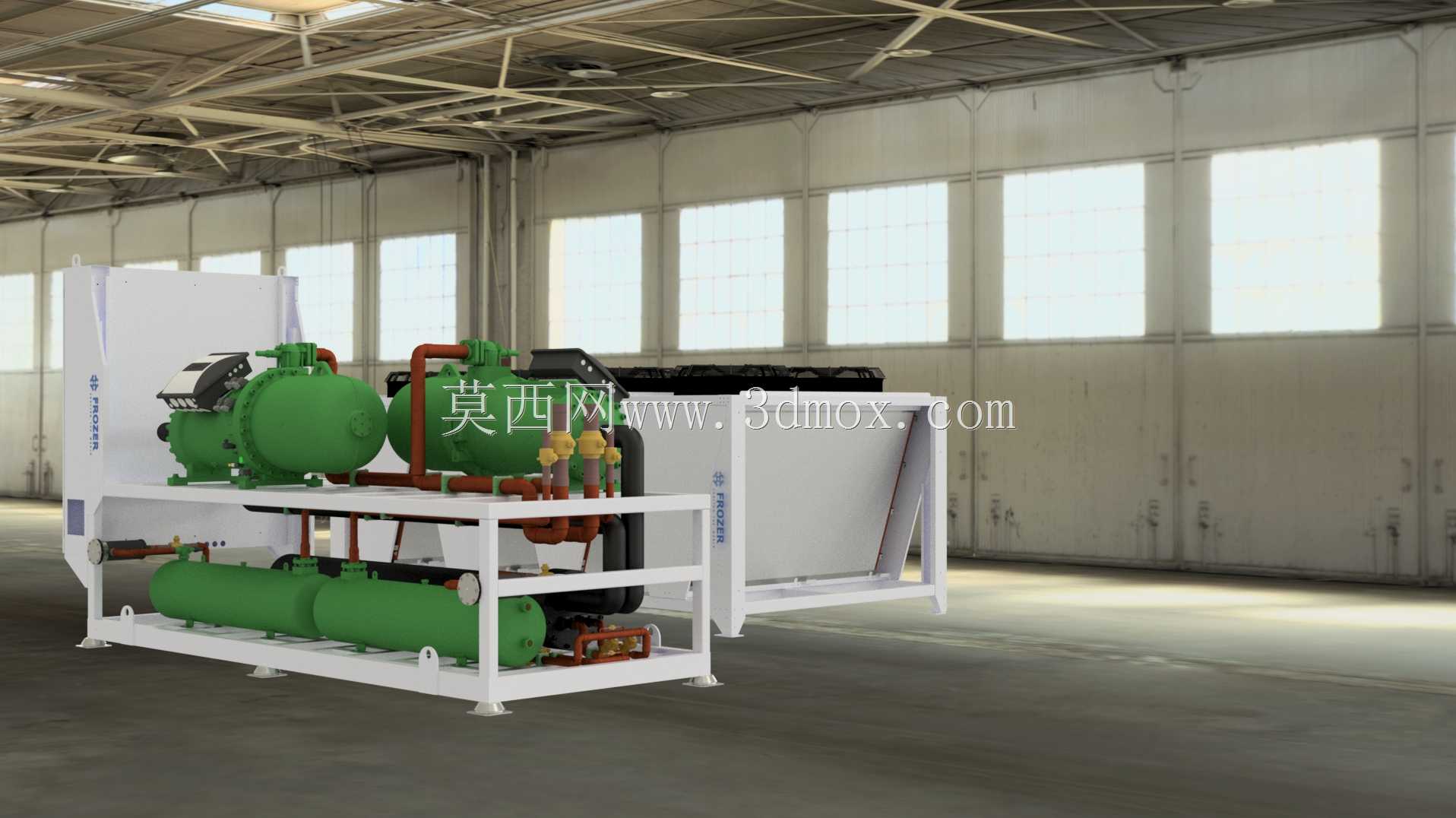

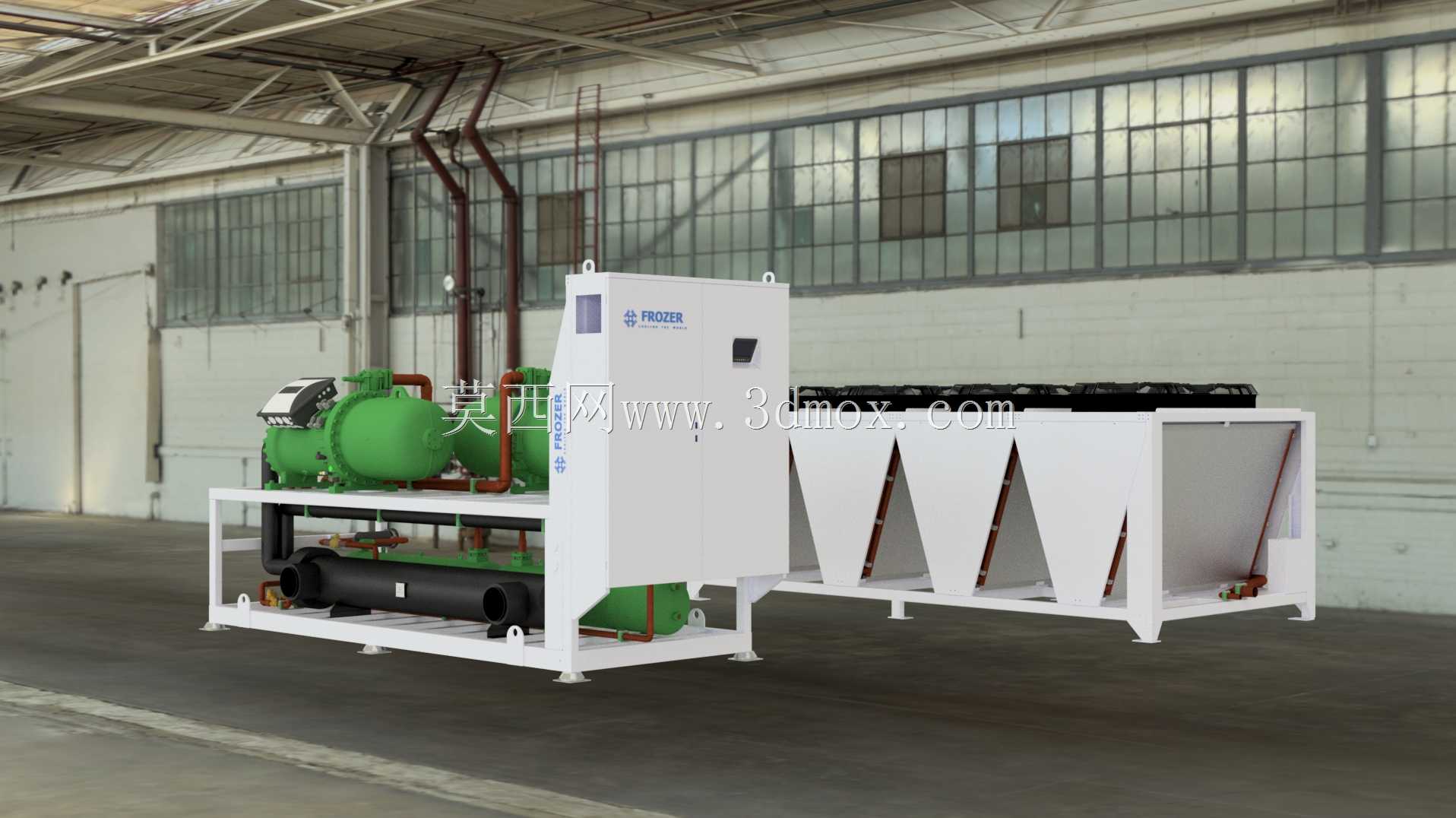

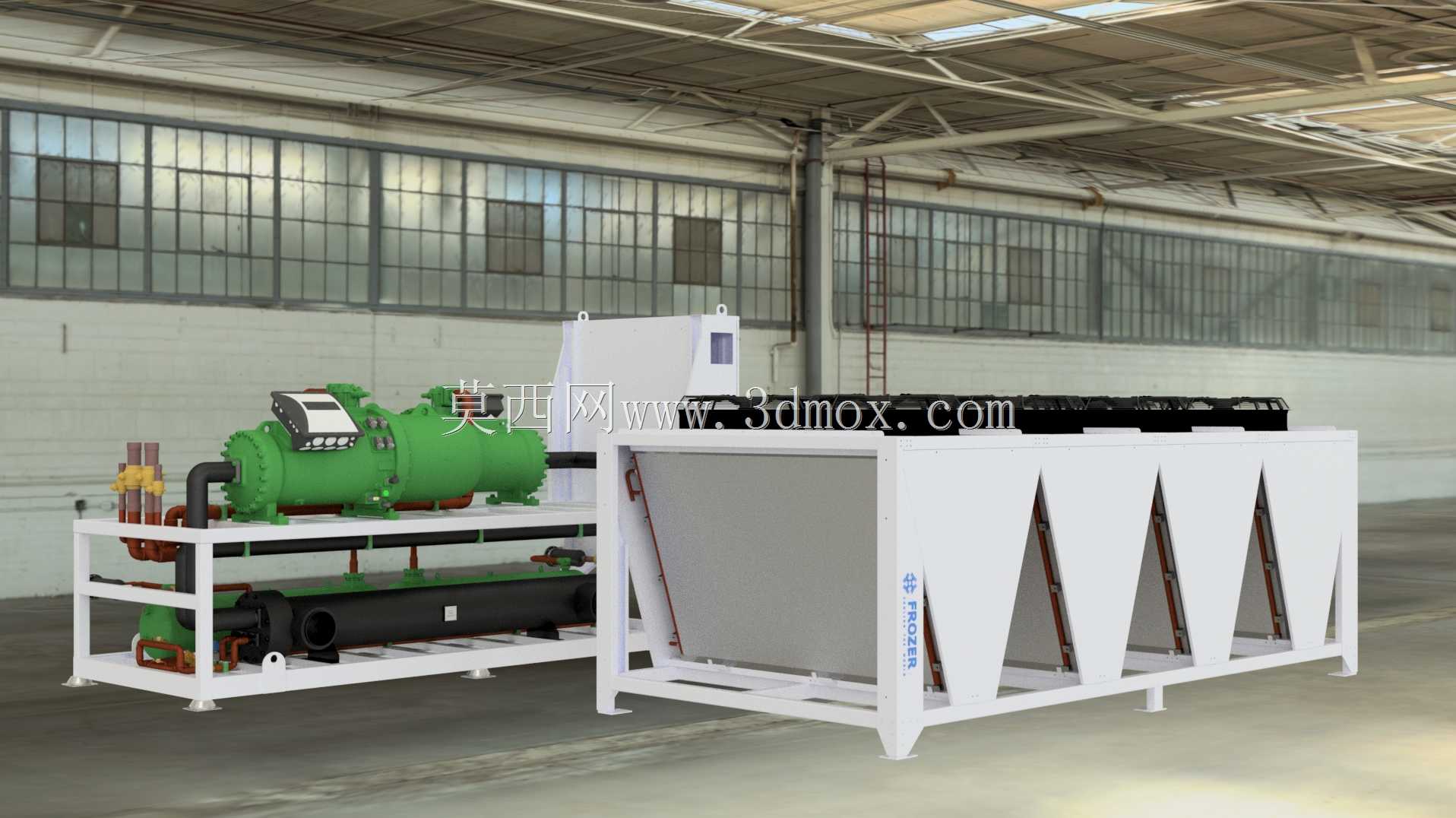

　　这款700kWt级风冷冷却设备，主要面向商用中央空调系统、工业工艺冷却场景设计，可作为数据中心辅助散热、工业生产制程冷媒冷凝、大型商超集中供冷系统的室外换热单元使用，适配R134a冷媒工况，设计冷凝温度对应环境湿球温度适配区间覆盖常规工业与民用建筑的室外气象参数，无需配套冷却塔即可完成冷媒的冷凝放热过程，大幅降低冷却水系统的管路铺设与后期运维成本。设备整体采用V型盘管排布结构，顶部布置轴流风机组，空气从设备两侧的V型斜面进风，横向掠过翅片盘管表面完成热交换后，从顶部风机出风口垂直排出，这种风道设计可有效避免排风回流，同时缩小设备整体占地面积，适配屋顶、室外设备平台等狭小安装场景。结构设计上，设备主体框架采用型钢焊接成型，

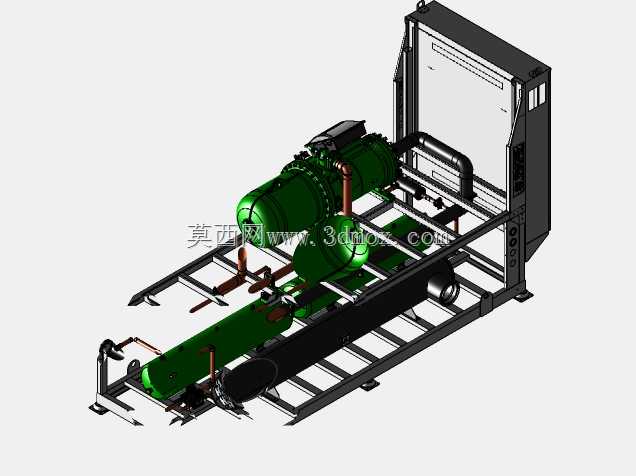

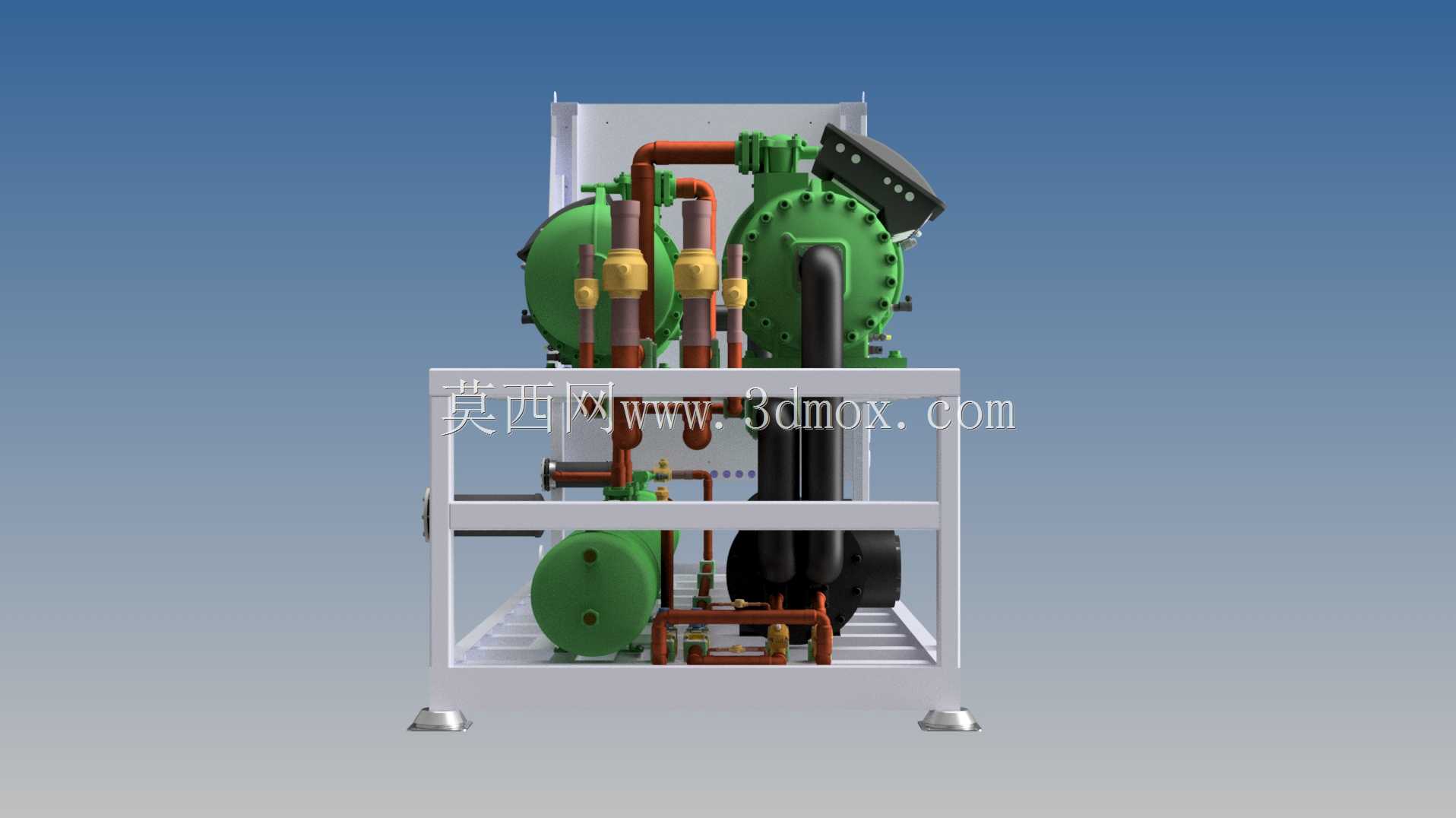

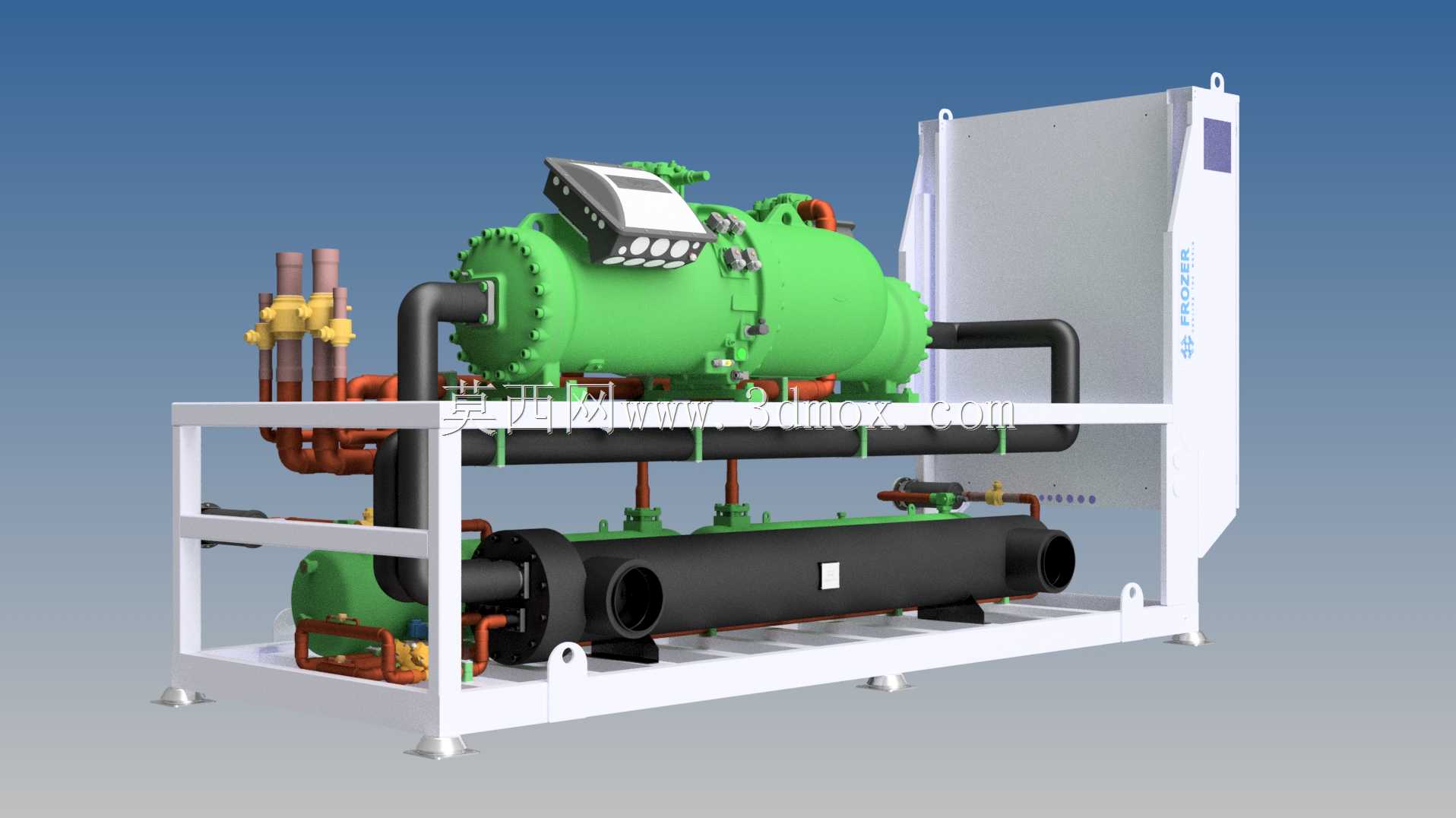

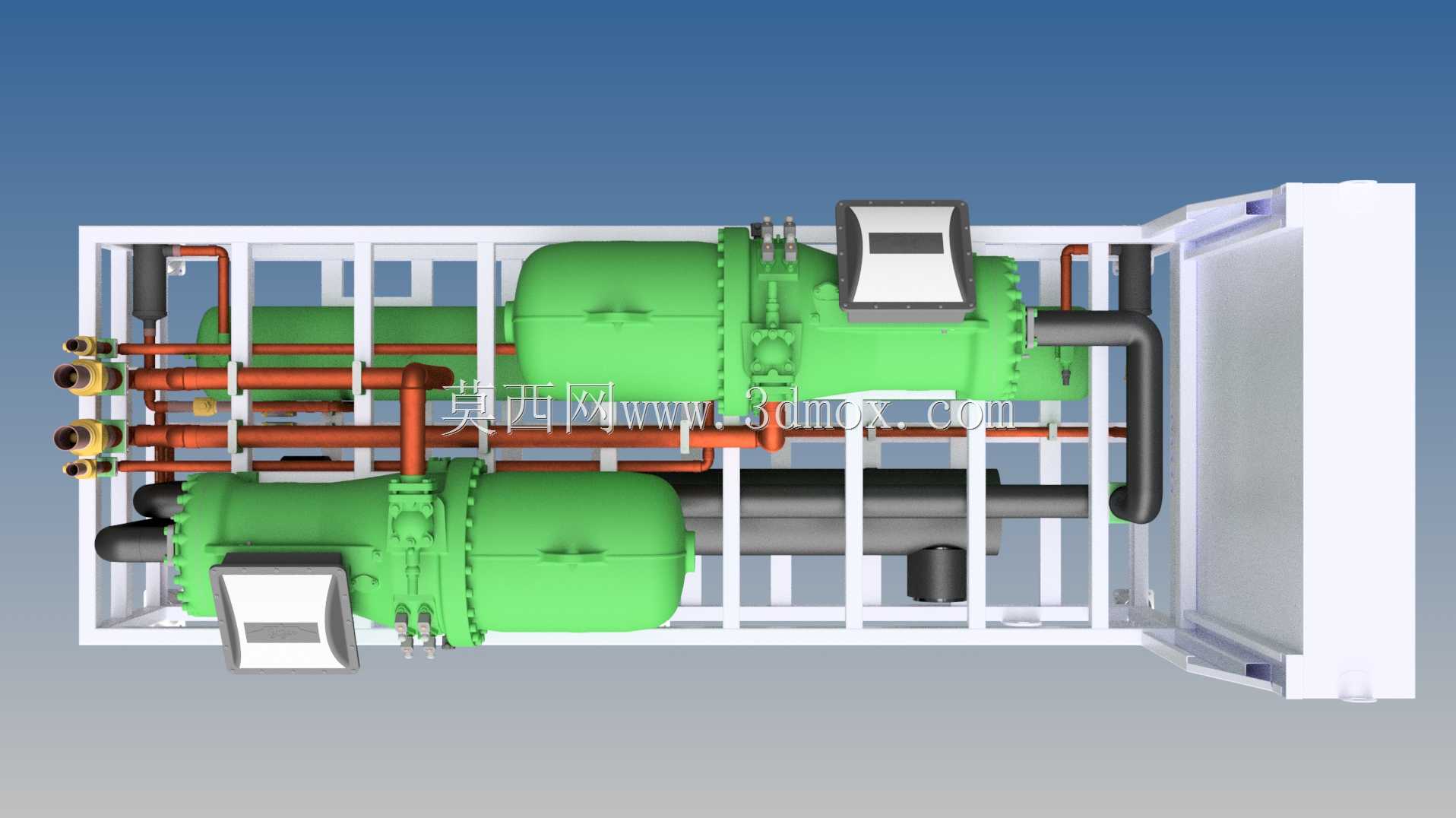

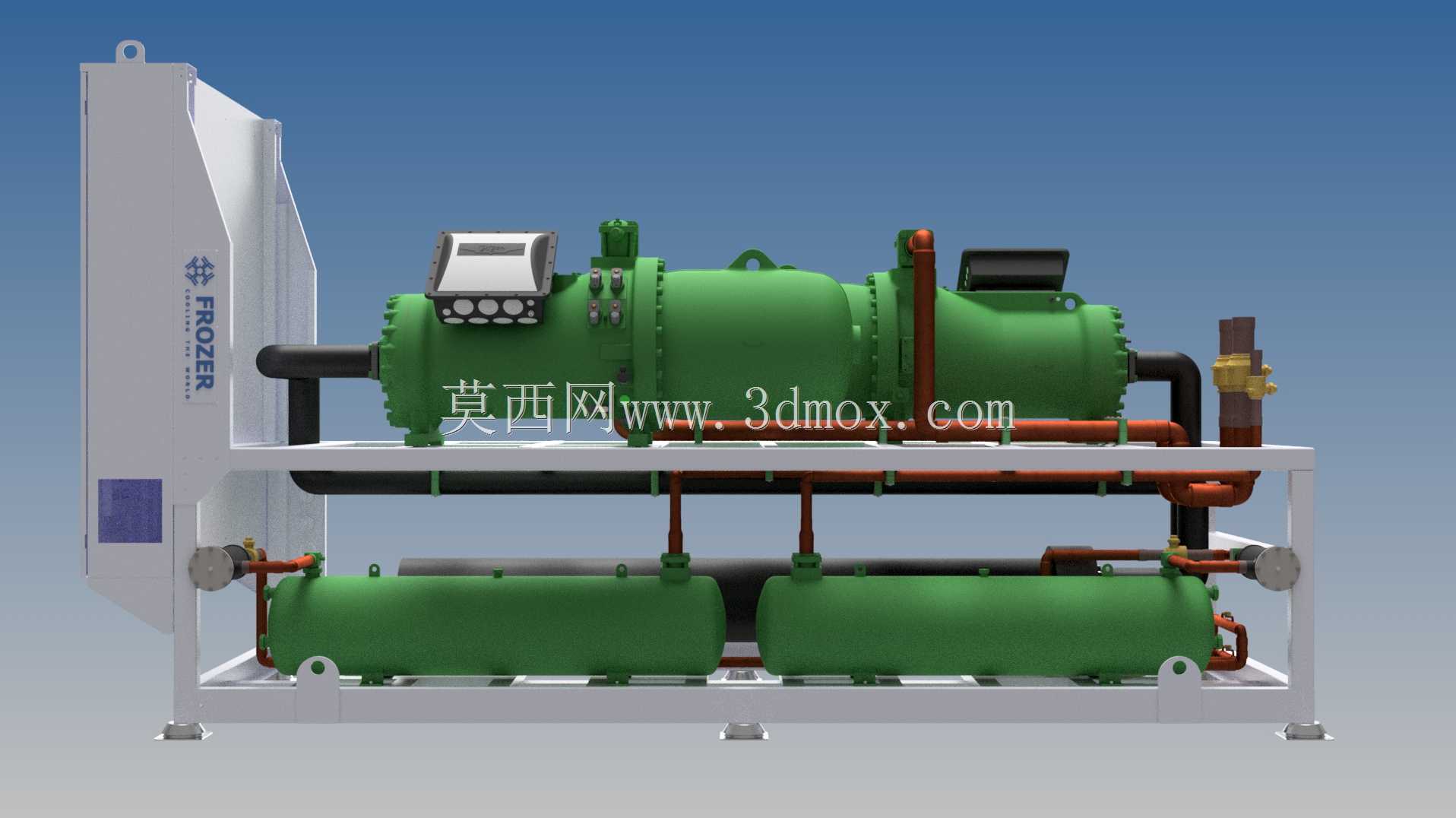

　　外部覆盖镀锌喷塑护板，V型盘管的支撑斜梁做了加强处理，可承受运输过程中的颠簸载荷与室外安装后的风载荷，底部预留的安装支脚带有地脚螺栓安装孔，可直接与混凝土基础或钢制安装底座连接，安装时需预留设备两侧不小于1.2米的检修空间，顶部排风区域上方2米范围内不得有遮挡物，避免影响排风效率。盘管部分采用铜管套铝翅片结构，冷媒管路从设备端部的集管接入，内部做了分路优化，保证各回路冷媒流量均匀，避免出现局部过冷或过热影响换热效率，设备端部预留的检修空间可满足日常对管路接口、阀件的巡检维护需求，侧面护板采用快拆结构，无需完全拆解设备即可完成内部盘管的检漏与清洁作业。设计过程中针对设备的重心做了优化，将较重的集管、阀组部件布置在设备下部靠近支脚的位置，降低整体重心高度，提升室外安装的抗风稳定性，顶部风机组采用独立的安装支架与主体框架连接，风机运行时的振动通过减震垫传递，避免振动传导至盘管部位引发管路焊缝疲劳开裂。
