往复式旧压缩机散热型气缸盖结构

　　在中小型往复式活塞压缩机的整机结构里，气缸盖是直接决定压缩腔密封性能、散热效率与整机运行稳定性的核心承压部件，这款适配老旧型号压缩机的气缸盖，在结构设计上完全贴合早年通用型活塞压缩机的装配逻辑，没有做多余的轻量化冗余切削，整体以铸造成型后做关键安装面的精铣加工，能直接替换同规格老旧设备上出现裂纹、密封面磨损、散热片积垢堵塞失效的原厂缸盖部件。从实际应用场景来看，这类气缸盖多用于功率在3kW到7.5kW区间的单缸或双缸往复式空气压缩机，常见于小型机修车间的气源供给、汽修门店的轮胎充气配套、小型气动工具的动力气源端，也有部分同结构缸盖会配套在小型制冷压缩机组上，作为冷媒压缩端的密封承压端盖使用。

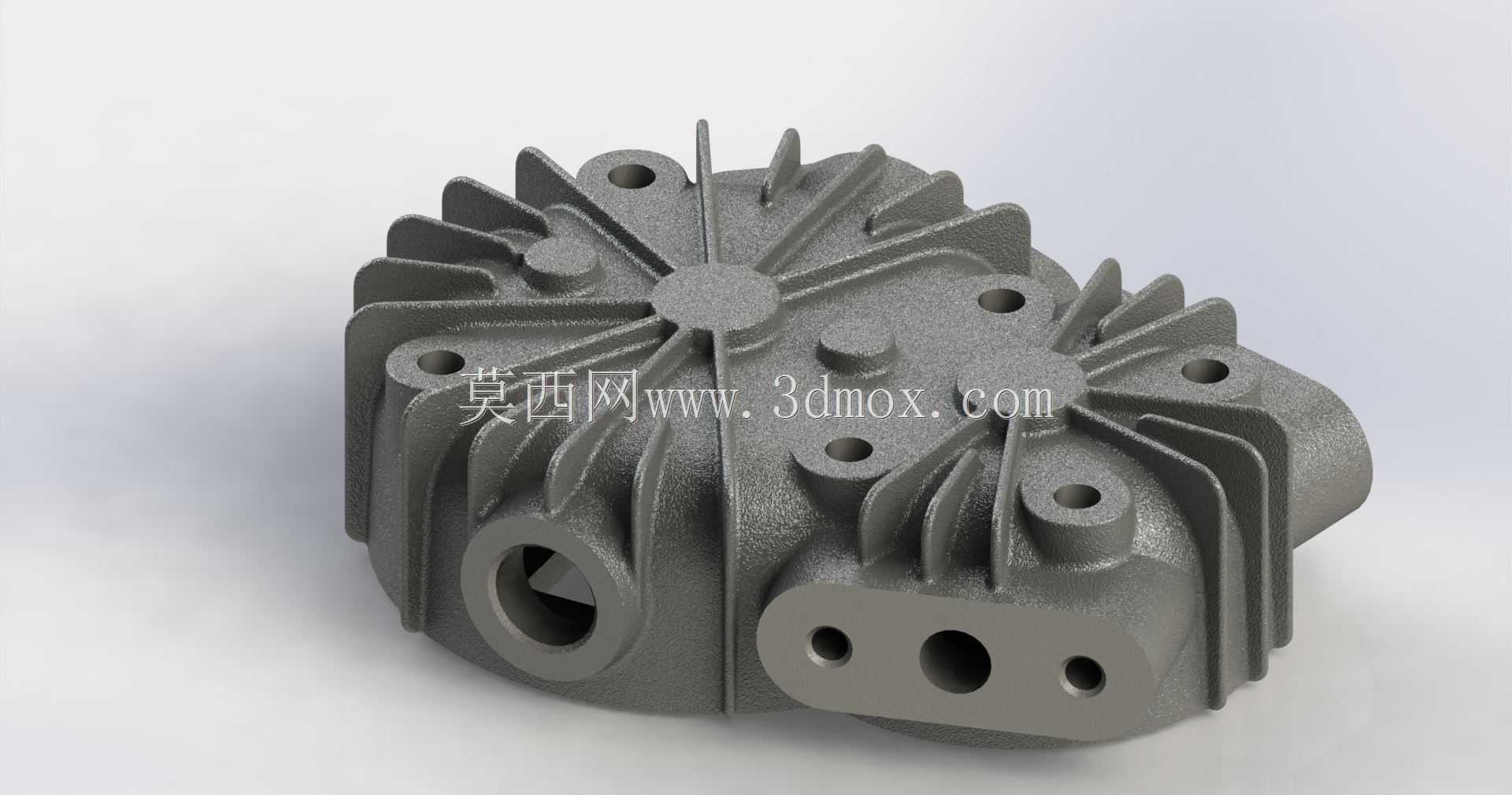

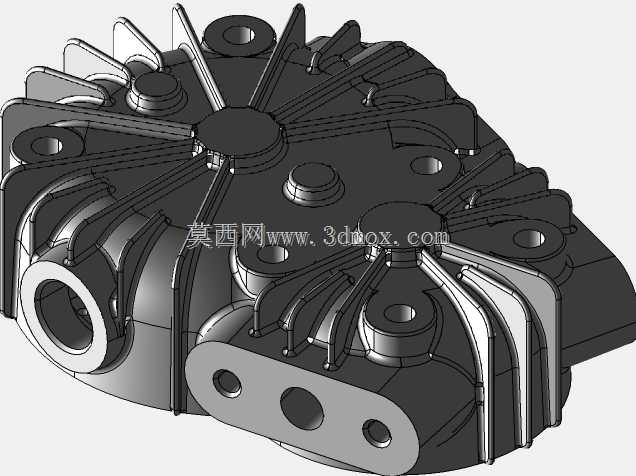

　　从功能特性上拆解，这款气缸盖的外表面均匀分布了多道径向延伸的散热鳍片，鳍片的厚度从根部到顶端做了均匀的拔模斜度，既符合铸造工艺的脱模要求，也能在压缩机连续高负荷运行时，通过增大与空气的接触面积，把压缩过程中产生的高温快速传导到外界空气中，避免缸盖内部温度过高导致润滑油碳化、密封垫片过早老化失效，甚至出现压缩空气含油量超标、排气温度超压触发保护停机的问题。缸盖的端面预留了多组螺栓安装孔，孔位的分布完全匹配对应型号压缩机缸体的螺纹孔位置，安装时不需要额外做孔位扩钻或者修磨，只要更换对应厚度的耐油石棉密封垫或者金属复合垫片，按照对角分次拧紧的工艺要求上紧固定螺栓，就能保证压缩腔的气密性，不会出现高压气体泄漏的问题。

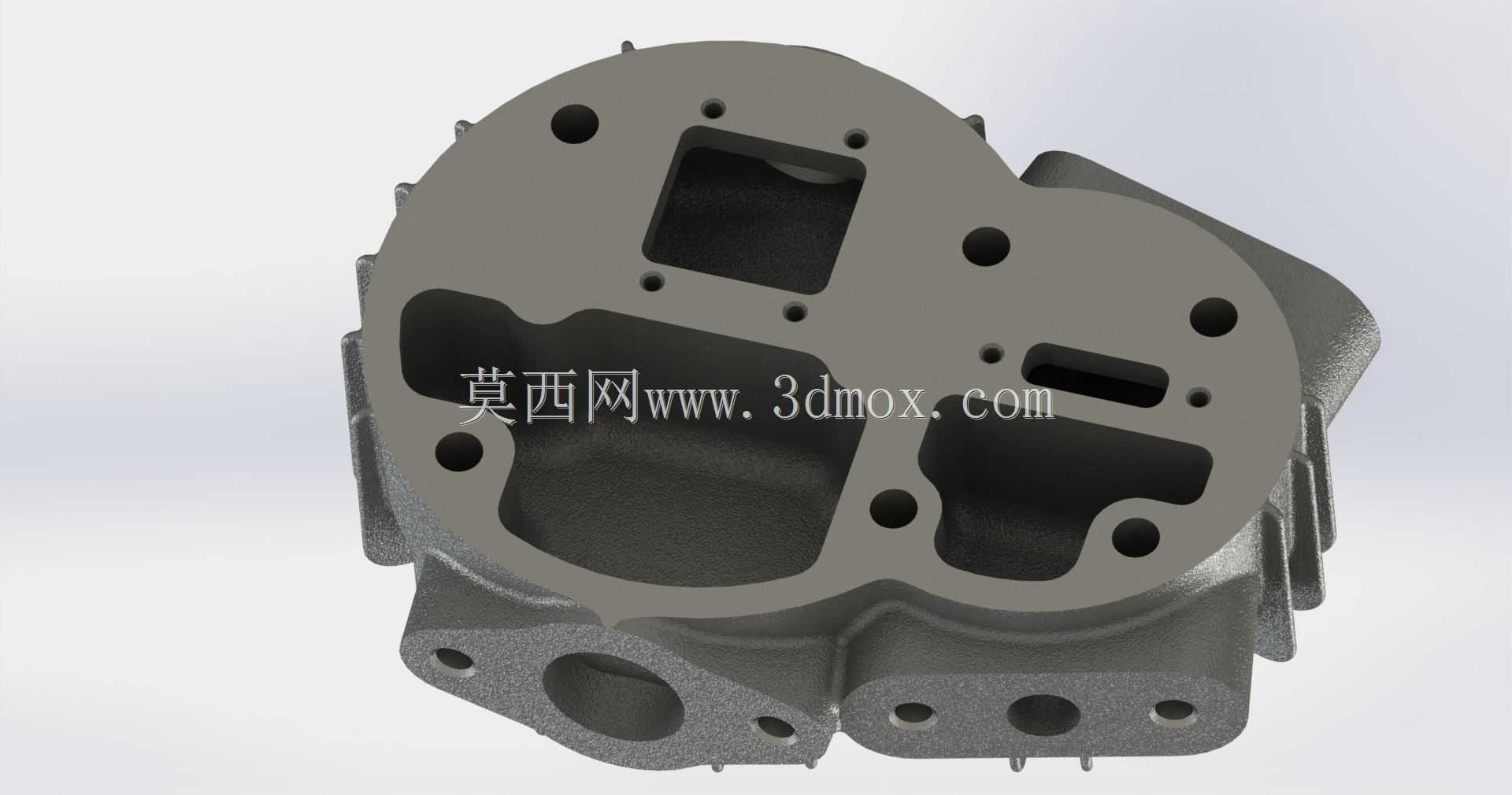

　　在安装边界的设计上，这款气缸盖的侧面预留了进出气接口的安装平面，平面上的三个通孔分别对应高压排气通道、低压进气通道以及泄压阀的安装位，接口的位置和孔径尺寸完全沿用旧机型的通用规格，对应的气管接头、压力控制阀、泄压安全阀都可以直接沿用原有设备的配件，不需要额外采购非标转接件。缸盖内部的型腔轮廓完全匹配活塞上止点的运动轨迹，预留的余隙容积控制在合理区间，既不会因为余隙过大导致压缩机容积效率下降、打气速度变慢，也不会因为余隙过小出现活塞运行到上止点时碰撞缸盖端面的机械故障。

　　从设计思路的角度看，这类旧款压缩机气缸盖没有追求当下流行的集成化阀板设计，而是把阀板安装位、密封槽、散热结构做了独立的功能分区，后期维护时可以单独拆解清理阀片上的积碳、更换损坏的阀片或者密封垫片，不需要整体更换缸盖，维修成本更低，也更适配早年工业设备设计时优先考虑可维修性的设计逻辑。缸盖的整体外形没有做尖锐的棱角处理，所有边角都做了铸造圆角过渡，既可以减少铸造过程中应力集中导致的铸件裂纹缺陷，也能避免安装维护过程中边角划伤操作人员。另外，缸盖的安装基准面做了0.8μm的表面粗糙度处理，平面度公差控制在0.02mm以内，能保证和缸体端面配合时的密封性能，即使在1.25MPa的额定排气压力下持续运行，也不会出现端面漏气的问题。散热鳍片的间距控制在8mm左右，既保证了足够的散热面积，也不会因为鳍片间距过小导致运行过程中灰尘、油污堆积在鳍片缝隙里难以清理，长期使用后只要用压缩空气吹扫就能清理掉缝隙里的积尘，维持稳定的散热效率。
