带手动复位功能液体膨胀式毛细管安全恒温器

　　在民用锅炉、集中供暖换热机组、商用热水储水设备这类需要严格限制流体最高温度的热力系统中，超温保护是直接关系设备运行安全与使用场景人身安全的核心环节，这类带手动复位结构的液体膨胀式毛细管恒温器，就是针对超温后需人工确认故障排除才可重启的安全需求设计的温控执行元件。和常规达到设定温度就自动通断的循环温控器不同，这款恒温器的核心触发逻辑是当被监测点位温度达到安全阈值上限时，触点强制断开，且不会随着温度回落自动复位，必须由运维人员手动操作顶部的复位旋钮才能重新接通回路，从结构根源上避免了超温故障未排除时设备自行重启引发的干烧、管路超压、密封件失效等连锁风险。

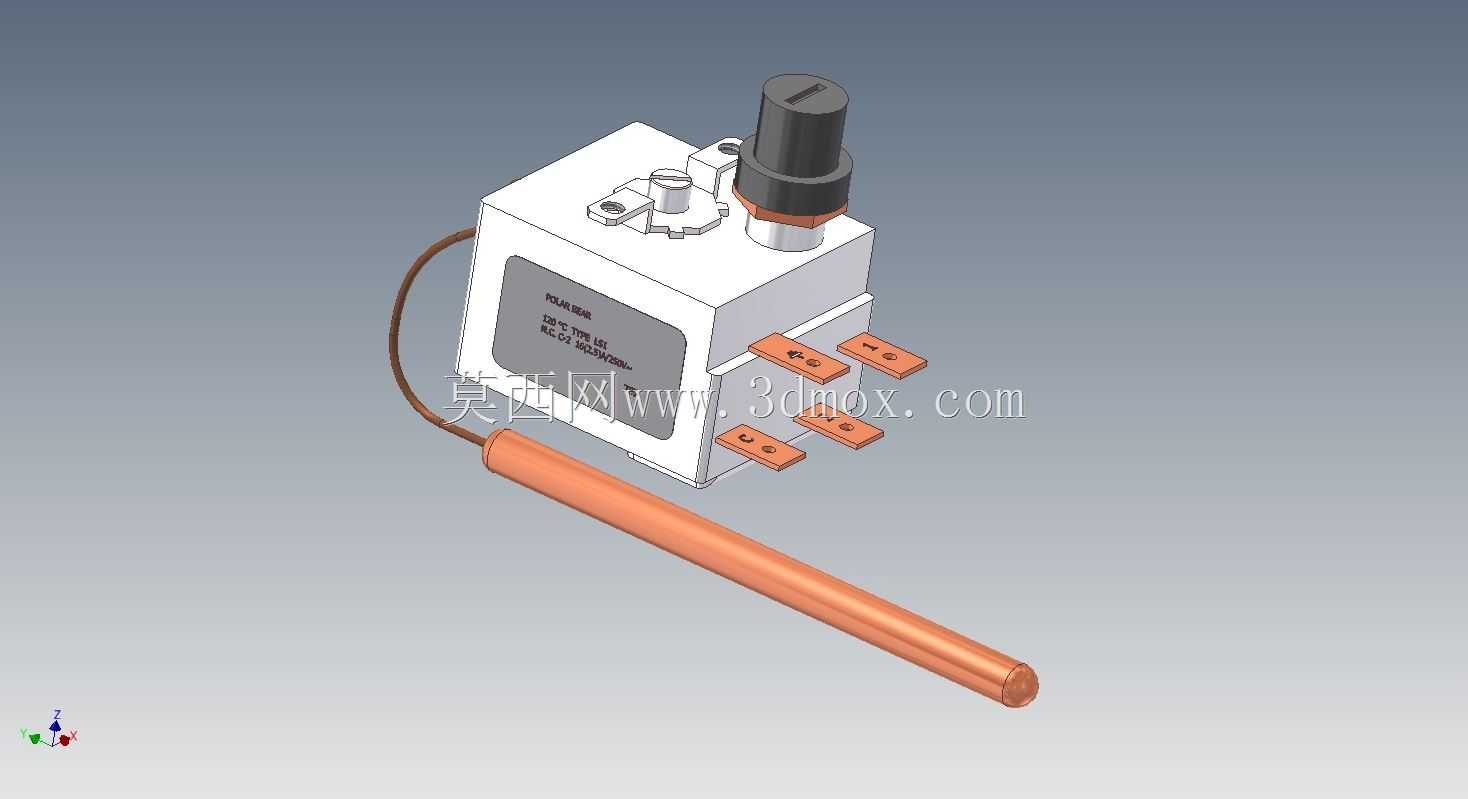

　　产品的感温核心采用密封式铜质毛细管结构，感温探头为直径6.5mm、长度95mm的紫铜封装件，内部充注对温度变化敏感的膨胀介质，通过长度适配的毛细引管连接到主体控制腔，这种结构的优势是感温探头可以直接伸入水箱、锅炉水套、供暖管路的被测介质内部，主体控制部分则可以安装在设备电气舱的干燥位置，不需要直接接触高温流体，大幅降低了高温高湿环境对电气触点的腐蚀概率。设计时特意将毛细管的最小允许转弯半径设定为5mm，现场布线时只要弯曲半径不小于该数值，就不会出现毛细管折瘪、内部介质通路堵塞导致温控失效的问题，适配不同设备内部的走线空间。

　　主体外壳采用耐温工程塑料模压成型，外壳长期耐受的最高环境温度为85℃，完全匹配常规锅炉、供暖设备电气舱的运行温度区间，不会出现长期高温下外壳变形、内部机构卡滞的问题。电气连接端采用三组铜质插片式接线端子，为单极开关结构，触点分断逻辑为温度达到最高设定值时强制断开，直接串接在设备的加热主回路或者燃烧器控制回路中，不需要额外搭配中间继电器就可以承载常规民用、小型商用热力设备的控制回路电流，简化了设备的电气接线复杂度。感温探头的最高耐受温度为125℃，可以覆盖绝大多数常压热水锅炉、供暖系统的最高安全保护温度需求，不会出现探头超温损坏、介质泄漏的问题。

　　安装固定方面，主体部分预留了标准的紧固件安装孔位，适配M6.3规格、长度0.8mm的紧固垫片与螺丝，可以直接固定在设备电气舱的标准安装位上，不需要额外设计定制转接支架。现场安装时需要注意，感温探头必须完全浸没在被测介质中，不能贴靠在电加热管表面或者炉膛壁这类局部温度远高于流体平均温度的位置，避免出现温度检测偏差导致的误触发；毛细管走线时要远离设备的运动部件与尖锐边角，避免长期摩擦导致毛细管破损漏液，一旦内部膨胀介质泄漏，恒温器会直接触发常断保护，从失效安全的角度避免超温失控。

　　从结构设计逻辑来看，这款恒温器把感温、触发、复位、电气连接几个功能模块做了完全的隔离设计，感温通路为全密封金属结构，电气触点部分封闭在主体外壳内部，手动复位机构的操作端突出于外壳顶部，操作时不需要打开设备电气舱的防护盖，运维人员在设备外部就可以完成复位操作，同时复位旋钮的阻尼力度经过调校，不会因为设备运行的振动出现误复位的情况。和双金属片式的突跳温控器相比，这种毛细管式的液体膨胀恒温器温度检测距离更远，温度控制的一致性更好，不会因为双金属片长期高温疲劳出现设定值漂移的问题，更适合用在对安全可靠性要求更高的热力设备上，作为最后一道超温保护屏障使用。
