金属质感装饰标识与卷材转运装置结构

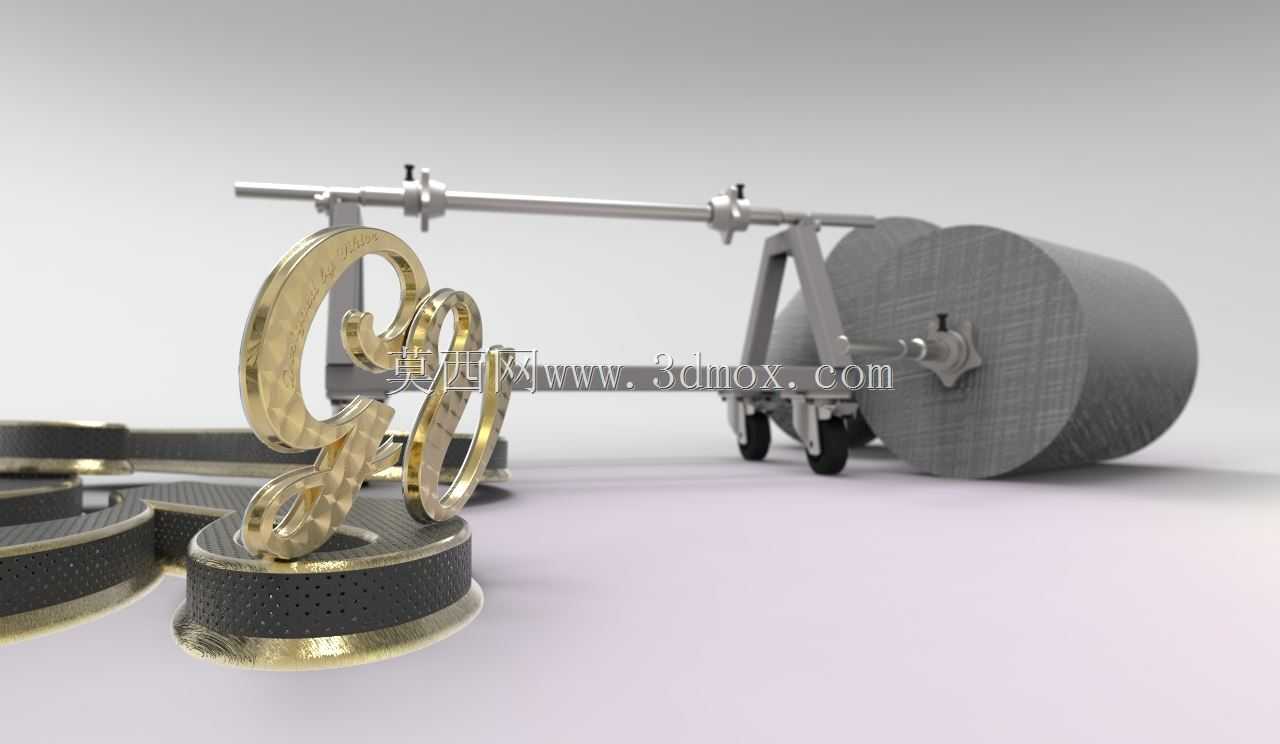

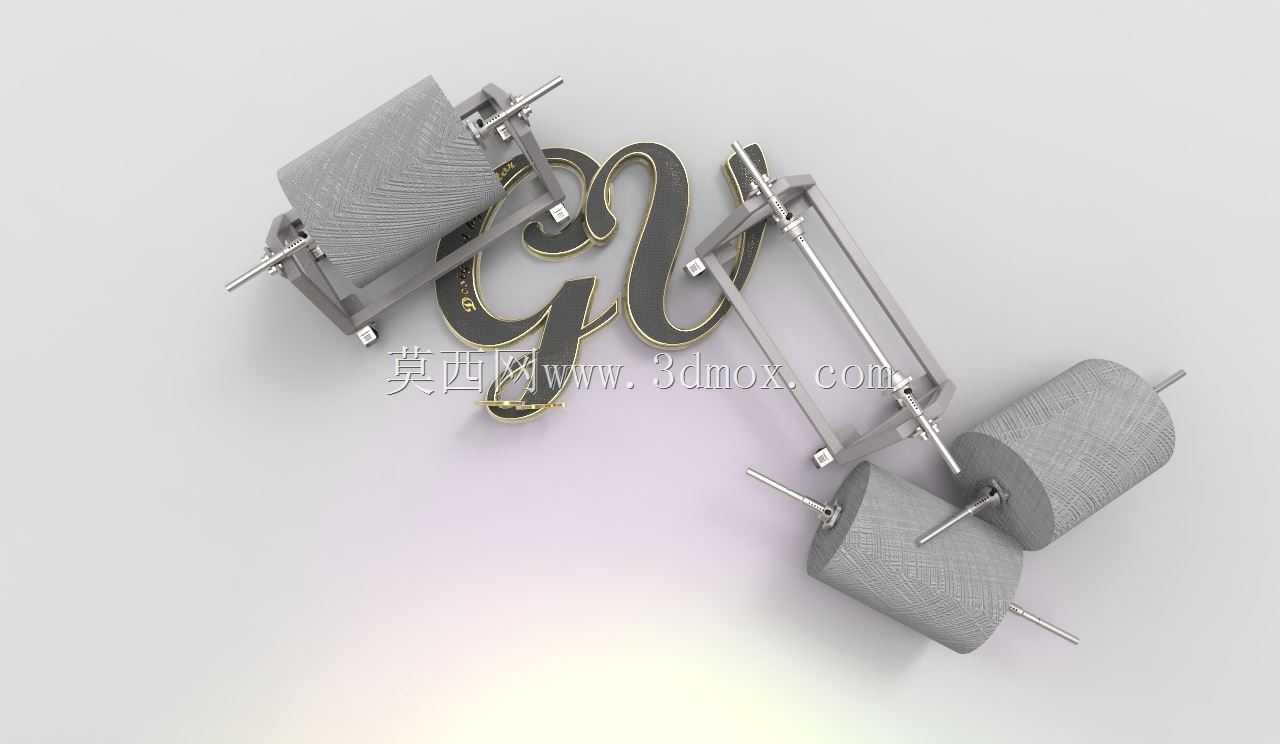

　　这套结构包含两部分核心功能组件，其一为金属质感立体装饰标识，其二为大直径卷材转运承载装置，两类构件可分别适配不同的工业与商用场景。立体装饰标识部分采用分层复合结构设计，表层为抛光金属曲面字符，字符边缘做圆弧过渡处理，避免锐边造成安装或使用过程中的剐蹭损伤，字符底部搭配带细密防滑纹理的基座，基座边缘做金属包边处理，整体可直接放置于展台、前台、展会展位等平面位置，无需额外打孔固定，放置时依靠基座自身重量保持稳定，基座底部预留有防滑胶垫安装槽，可根据使用场景加装防滑垫，避免光滑接触面出现滑移。字符的曲面造型经过曲率连续校验，加工时可采用精雕或者铸造工艺成型，表面抛光后可做镀金、镀铬等不同表面处理，适配不同的品牌视觉需求，

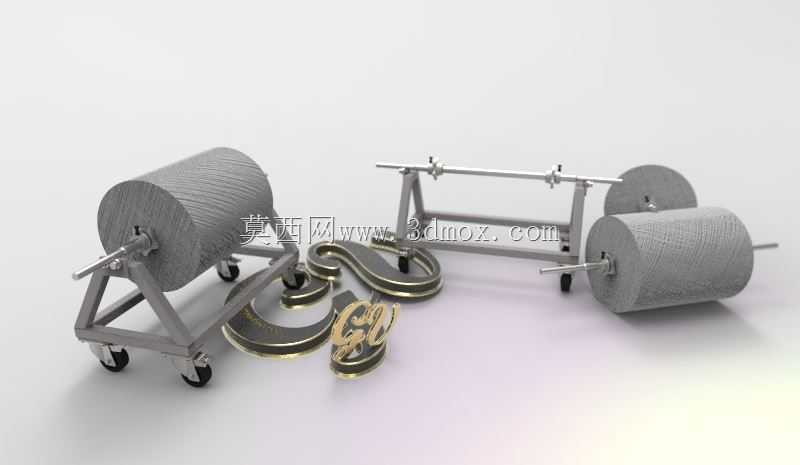

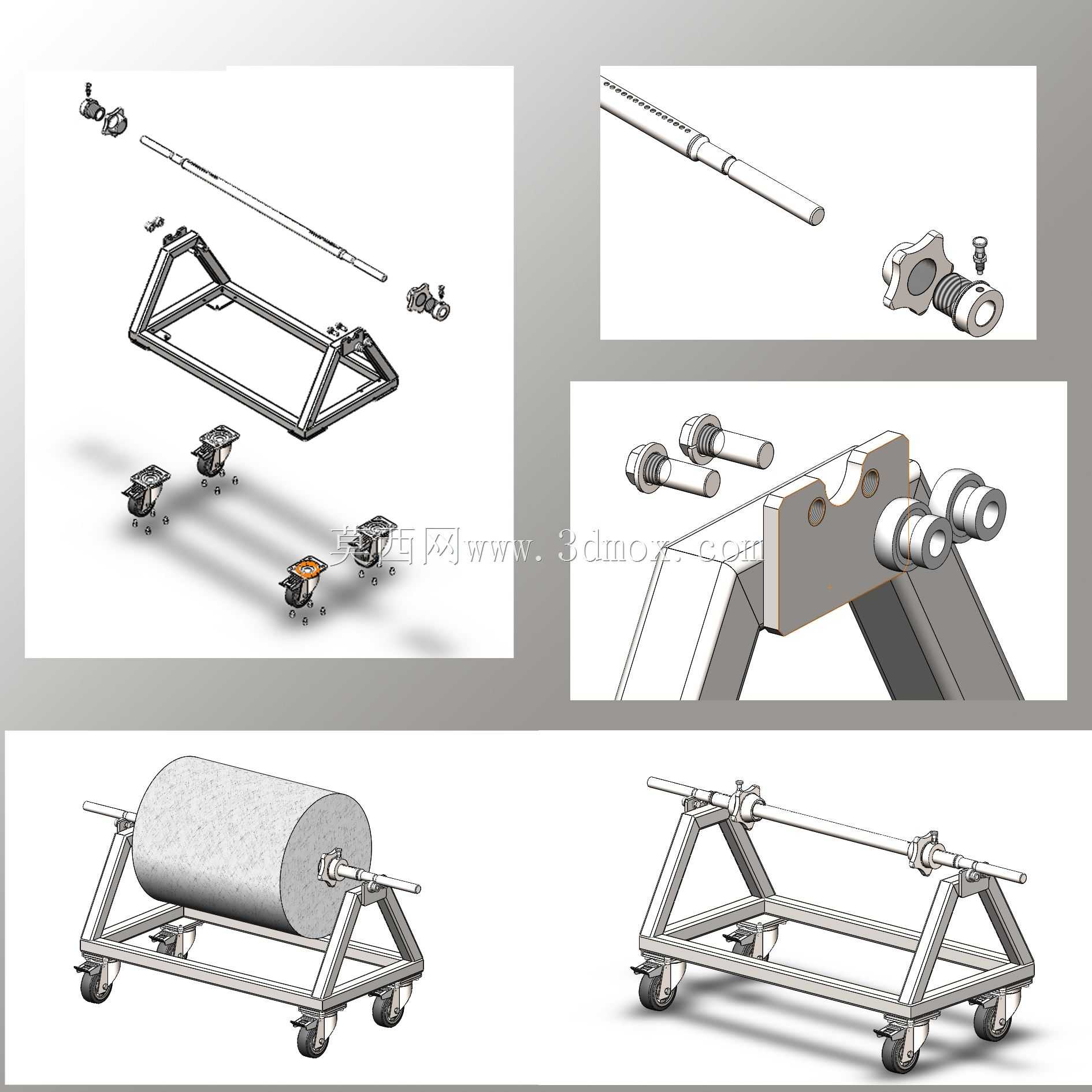

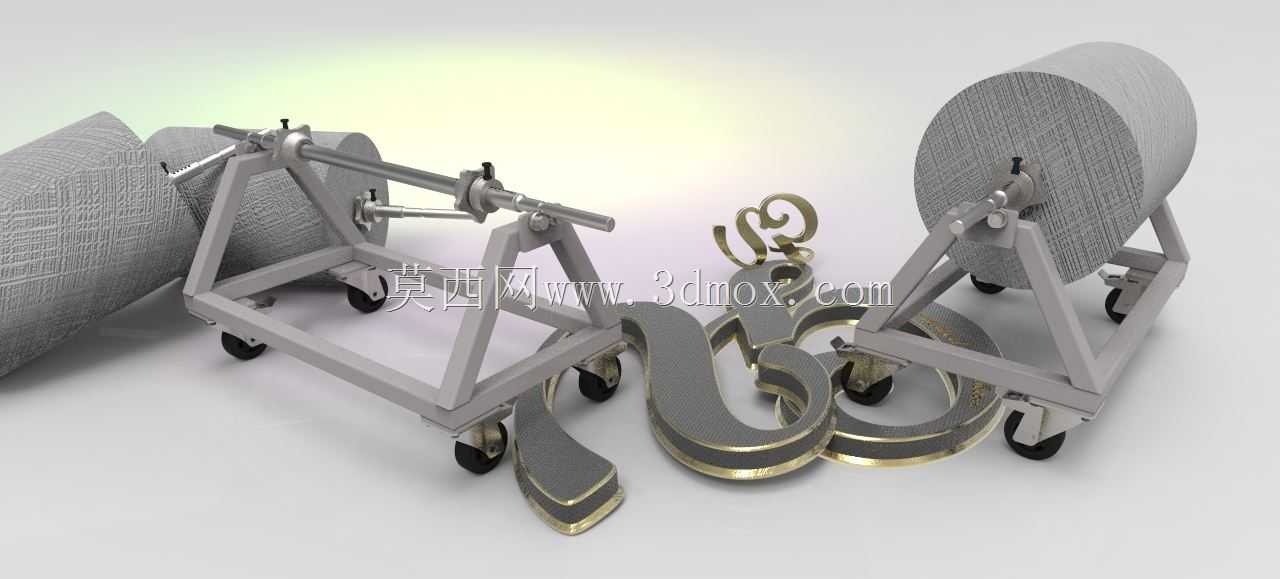

　　字符的笔画宽度控制在15-25mm区间，既保证远距离识别的清晰度，也不会因笔画过宽导致整体造型笨重，整体标识的高度控制在120mm以内，放置于桌面时不会遮挡后方展示物品。卷材转运装置部分针对大重量卷状物料的短距离转运场景设计，主体承载梁采用高强度矩形钢管焊接成型，梁体上配置可调节位置的限位卡座，可适配不同宽度的卷材装夹需求，卡座的锁紧结构采用快拆式手柄设计，调整位置时无需额外工具，扳动手柄即可滑动调整，到位后扳回手柄即可完成锁止，操作效率远高于螺栓锁紧结构。装置底部配置带刹车的万向脚轮与定向脚轮组合，其中靠近操作端的两个脚轮为万向带刹车结构，转向灵活，停靠时踩下刹车即可保持位置固定，另一端的两个脚轮为定向结构，

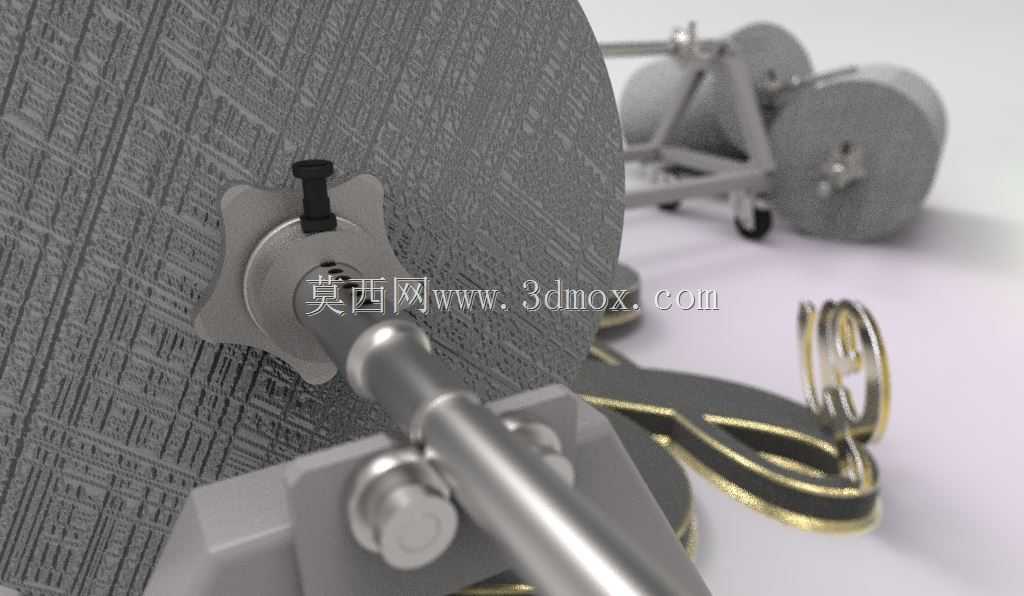

　　保证长距离推行时的行进稳定性，脚轮的单轮承载能力经过校核，可满足单卷重量500kg以内的卷材转运需求，不会出现轮体变形或者支架断裂的问题。承载卷材的支撑轴采用阶梯轴设计，轴端配置防脱挡圈，安装卷材时可从轴端直接套入，到位后装上挡圈即可防止卷材在转运过程中从轴端滑脱，轴体与卷材接触的位置套有尼龙护套，避免金属轴体刮伤卷材端面，影响物料外观质量。装置的整体宽度控制在800mm以内，可顺利通过常规宽度的车间通道与办公室门洞，推行把手的高度设置在900mm位置，符合成年人站立操作的人机工程学尺寸，长时间推行不会产生明显的腰部疲劳。两类构件在建模过程中均做了装配干涉校验，所有活动部件的运动行程内无结构干涉，焊接位置均预留了焊接收缩余量，

　　实际生产时不会出现焊接后部件装配不上的问题，立体标识的基座与字符连接位置设计有定位止口，粘接或者焊接时可快速定位，保证字符的安装位置精度，不会出现字符歪斜的问题。卷材转运装置的承载梁与脚轮支架连接位置做了加强筋处理，承受重载时应力集中位置的应力值控制在材料许用应力的60%以内，满足长期反复使用的强度要求，不会出现疲劳开裂的问题。
