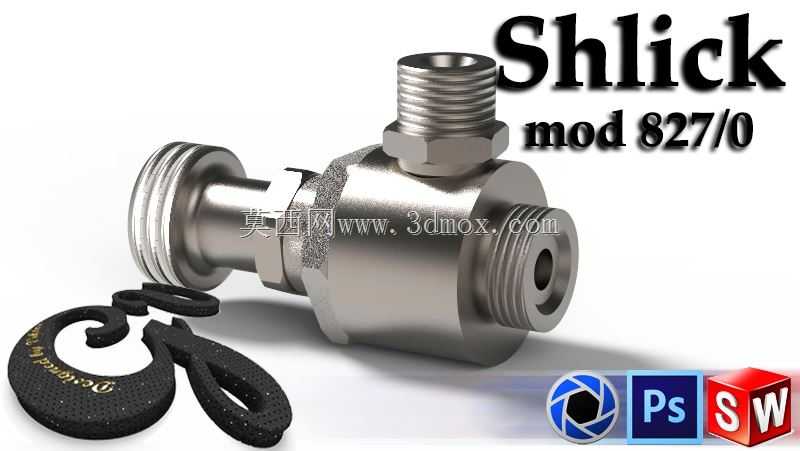

施利克mod827/0可调式流体喷嘴结构

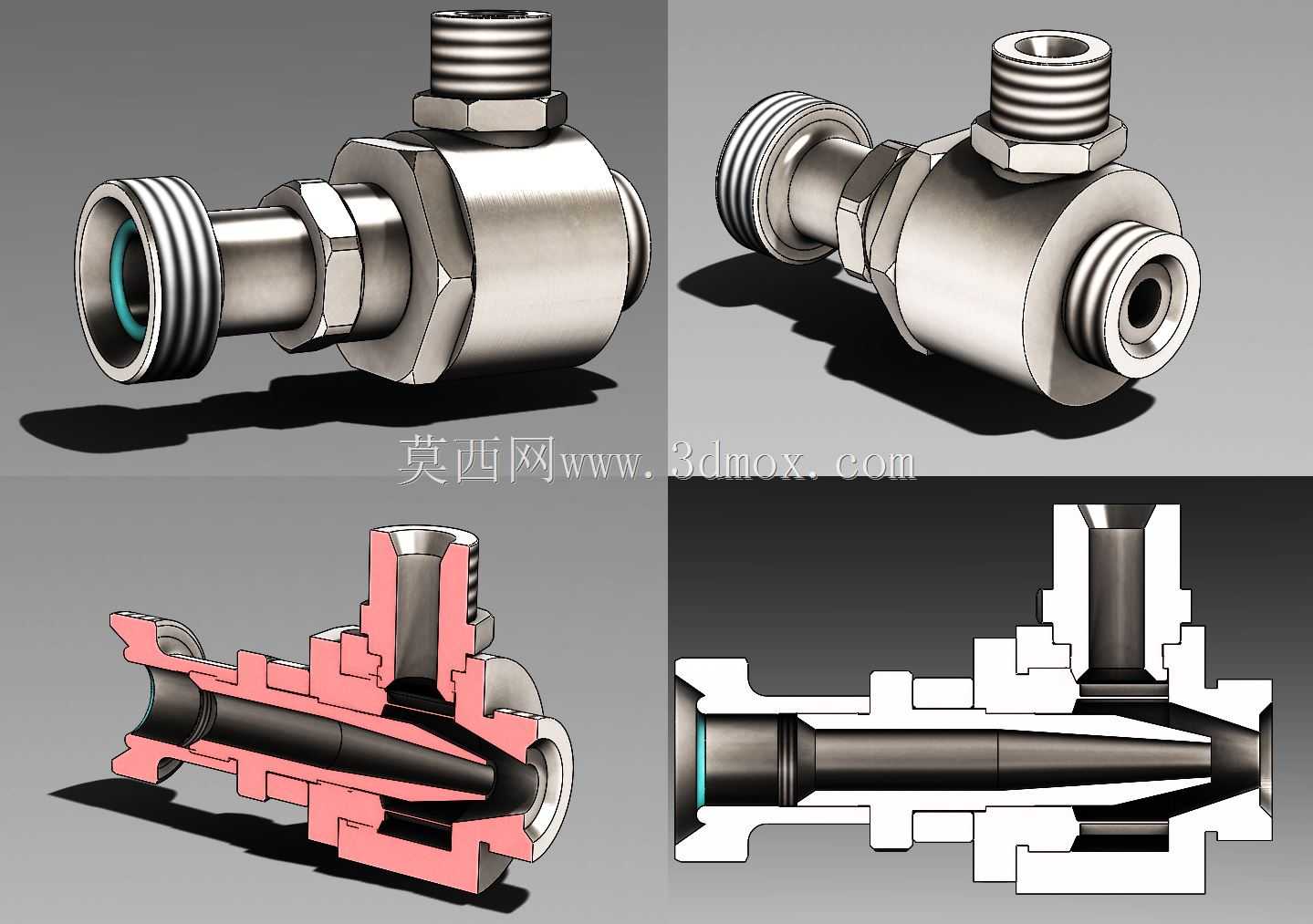

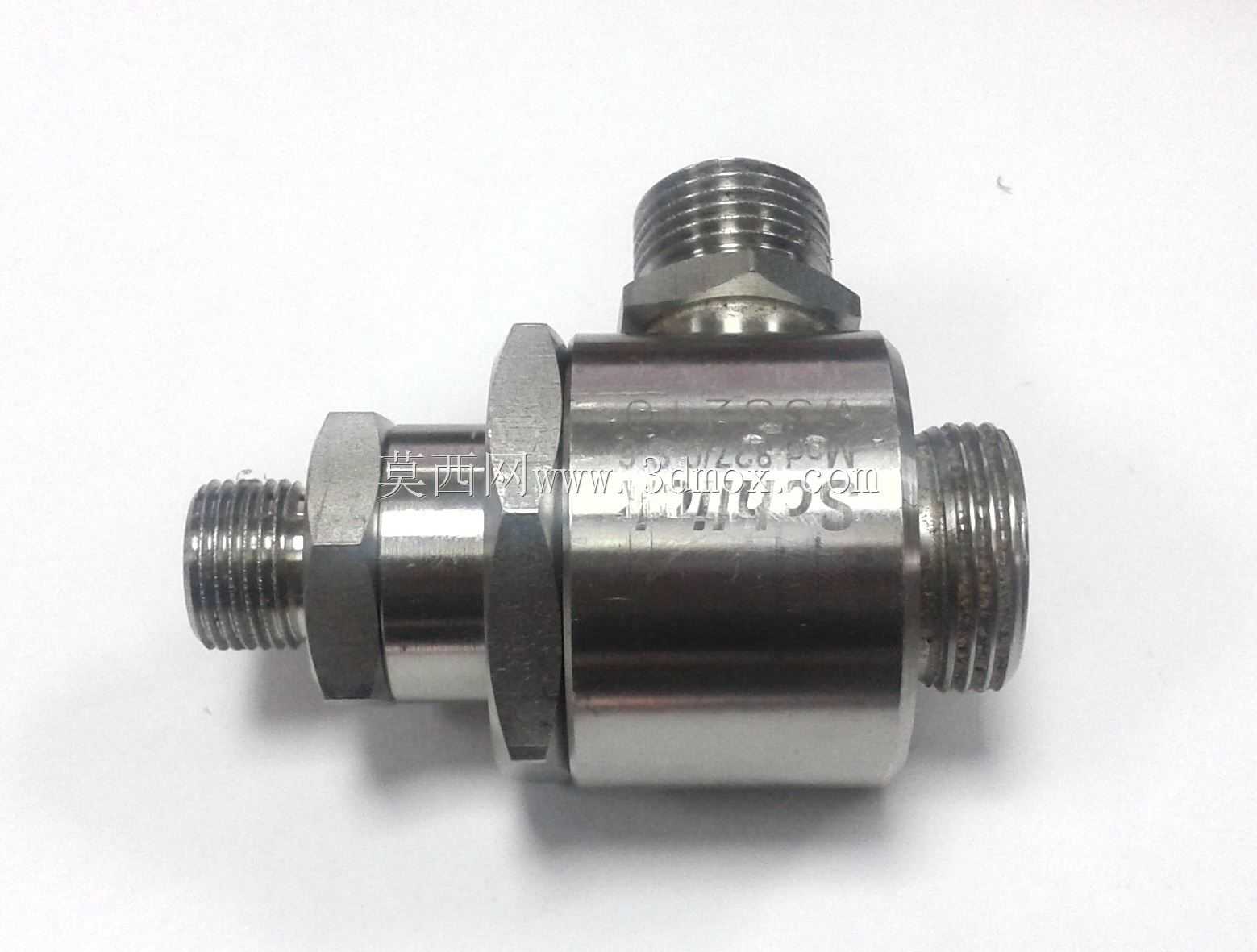

　　这款可调式流体喷嘴的结构设计，核心围绕小流量精准喷涂场景的实际工况展开，日常在食品表层涂覆、小型工件表面喷涂、实验室试剂精准涂布这类对喷涂幅面、流量控制精度要求较高的场景中适配性极强。从结构拆解来看，主体采用直角式通腔布局，顶部设置标准外螺纹进气/进液接口，侧方为大口径快接式流体输入端，前端为可更换的雾化喷口段，中部内置的调节阀芯可通过顶部的六角螺帽结构调整通流间隙，以此控制流体通过时的压力与流量，实现从细线状流到广角雾化的多档位输出切换，无需额外加装流量调节阀即可完成喷涂参数的快速调整，减少管路外接配件带来的泄漏风险。在安装边界设计上，主体的六角定位台尺寸适配常规19号开口扳手的操作空间，安装时无需额外定制工装，

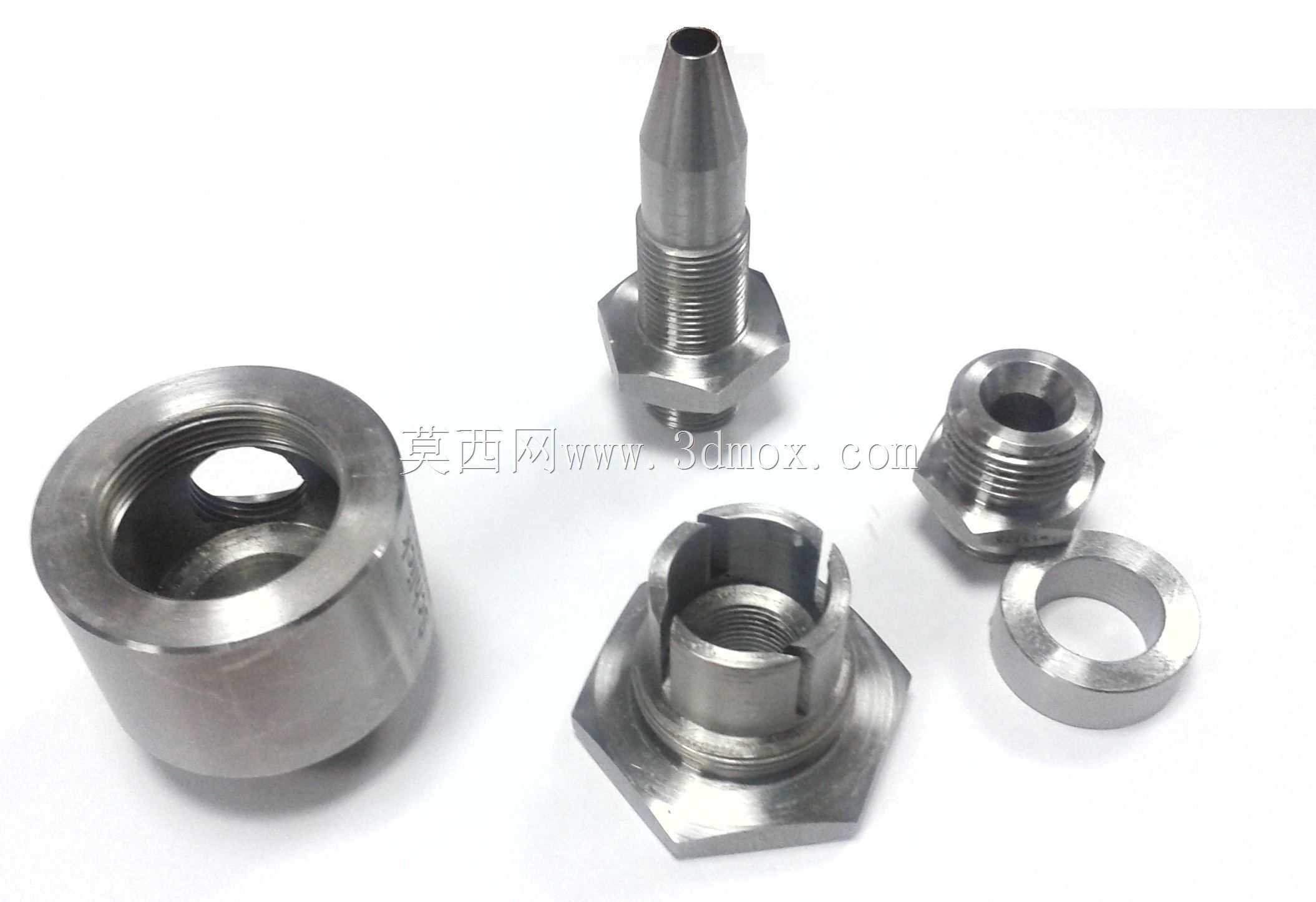

　　使用常规五金工具即可完成管路对接；侧方的快接接口采用标准卡接式尺寸，可匹配市面通用的内径8-12mm的流体输送软管，对接后可承受0.8MPa以内的工作压力，满足常规低压喷涂场景的压力需求。设计阶段针对喷嘴的流道做了圆弧过渡处理，避免直角流道带来的流体紊流问题，减少流体在腔体内的残留，尤其在喷涂带细小颗粒的流体介质时，可降低颗粒在腔体内堆积堵塞的概率，延长连续工作时长。喷口段采用可拆式结构，当喷口出现磨损或者需要更换不同喷幅的喷嘴头时，无需拆卸整个阀体，仅需旋下前端的压帽即可更换喷芯，日常维护的操作门槛极低。从实际使用的工况适配来看，这款喷嘴的直角结构可直接安装在管路的转角位置，无需额外加装弯头配件，能有效压缩喷涂终端的安装空间，

　　在多喷嘴阵列排布的自动化喷涂设备上，可缩小喷嘴之间的排布间距，实现更密集的喷涂幅面覆盖。阀体的密封结构采用端面硬密封加O型圈辅助密封的组合形式，在频繁调整阀芯开度的工况下，依然能保持稳定的密封性能，不会出现调节位置漏液的问题。建模过程中对所有配合面的公差做了匹配设计，阀芯与阀体腔的配合间隙控制在0.02mm以内，既保证阀芯转动调节的顺畅度，又不会出现间隙过大导致的内漏问题；螺纹接口的收尾段做了退刀槽处理，保证管路对接时螺纹可以完全旋合，避免出现螺纹虚接导致的泄漏。在外形尺寸控制上，主体不含接头的总长度控制在45mm以内，最大外径22mm，整体结构紧凑，即使在安装空间受限的小型自动化喷涂设备上，也能找到合适的安装位置，不会与周边的运动部件产生干涉。针对食品类喷涂场景的使用需求，所有与流体接触的内壁面都做了圆角抛光处理，没有清洁死角，在更换喷涂介质时可快速完成腔体冲洗，避免不同介质之间的交叉污染，适配食品加工场景的卫生要求。
