单空间户外值班岗亭结构设计方案

　　这款单空间户外值班岗亭的三维结构设计，核心围绕户外值守场景的实际使用需求展开，在结构合理性、安装便捷性与环境适应性上做了针对性的工程优化。从实际应用场景来看，这类岗亭多用于园区出入口、工地门岗、停车场值守点、景区检票口等需要固定人员户外值守的区域，需要满足单人长时间在岗的基本空间需求，同时要适配户外露天的日晒雨淋环境，还要兼顾现场安装的效率，减少现场施工的工作量。

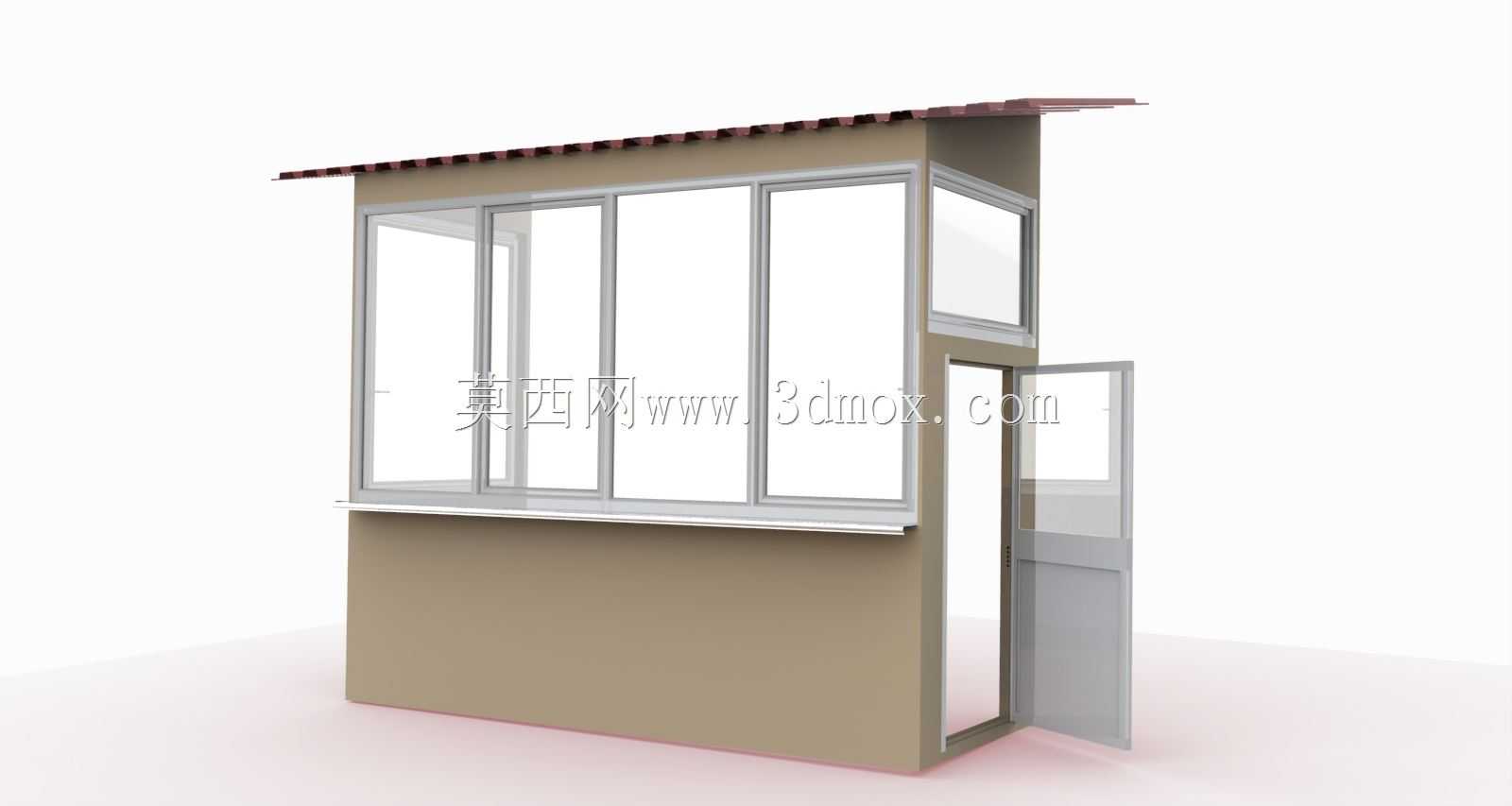

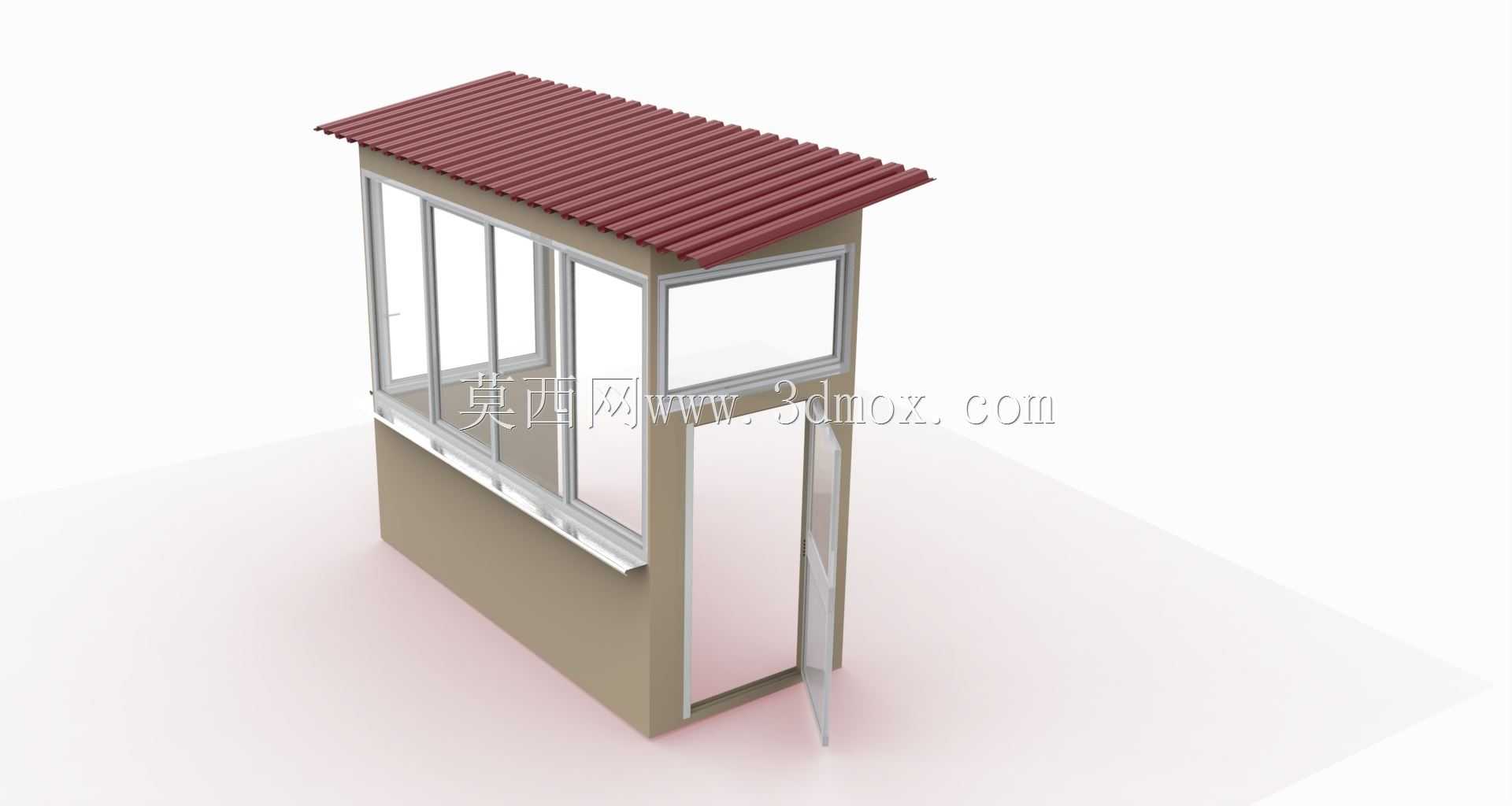

　　从功能特性上看，该岗亭采用单房间布局，内部无多余隔断，最大化利用有限的占地面积，预留出值守人员放置工作台、座椅以及常用值守设备的空间，三面设置大面积固定玻璃窗，保证值守人员拥有足够开阔的视野，无需起身即可观察到岗亭外多个方向的通行情况，正面设置外开平开门，门体预留观察窗，方便人员进出的同时也能在关门状态下观察门外情况。顶部采用波纹彩钢坡屋顶设计，坡向单侧倾斜，能够快速排走雨水，避免屋顶积水渗漏，波纹结构也提升了顶板的结构刚度，减少积雪、积灰带来的荷载变形。墙体采用夹芯彩钢板结构，内外层为彩钢薄板，中间填充保温隔热材料，能够在夏季减少外部热量传入，冬季降低内部热量流失，提升值守环境的舒适度，墙体底部设置加厚的镀锌钢底框，直接与现场预制的混凝土地台通过膨胀螺栓固定，不需要额外做复杂的基础施工，大幅缩短现场安装周期。

　　在设计思路上，整个岗亭采用模块化拆分设计，所有构件都可以在工厂内预制完成，运输到现场后通过螺栓拼接组装，不需要现场焊接作业，既降低了运输成本，也减少了现场安装对施工设备的要求。窗体部分采用铝合金窗框搭配钢化玻璃，窗框与墙体之间设置密封胶条，避免雨水从拼接缝隙渗入，玻璃选用5mm厚钢化玻璃，具备足够的抗冲击能力，应对户外可能出现的杂物撞击、大风天气下的飞石冲击。门体采用与墙体同材质的夹芯板结构，合页采用不锈钢材质，避免户外长期使用出现锈蚀卡顿，门锁选用通用型防盗执手锁，后期维护更换配件方便。

　　从外形尺寸与安装边界来看，该岗亭的占地面积控制在2.4平方米左右，长度1.8米，宽度1.3米，整体高度2.6米，其中屋顶挑檐超出墙体10厘米，能够在雨天为窗边区域遮挡雨水，减少雨水顺着玻璃流到墙体拼接缝的概率。安装时需要现场提前浇筑厚度不小于10厘米的混凝土地台，地台平面水平度误差控制在5毫米以内，地台尺寸比岗亭底框每边大出5厘米即可，不需要额外做预埋构件，底框上预留的安装孔位适配常规M12膨胀螺栓，四个角点以及长边中点各设置一个固定点，总共6个固定点位，即可保证岗亭在8级大风环境下不会出现移位。岗亭内部预留了电线穿管通道，从底框位置引入电源线，可直接连接内部的照明、插座以及空调小设备的供电线路，不需要在墙体上额外开槽布线。

　　在结构细节处理上，墙体拼接处采用凹凸槽插接结构，拼接后在外层打中性耐候密封胶，既保证拼接的结构强度，也提升防水密封性能；屋顶与墙体的连接位置设置镀锌钢泛水板，将屋顶流下的雨水引导到墙体外侧，避免雨水顺着墙顶缝隙渗入内部；所有外露的钢构件都做了喷塑防锈处理，能够适应户外高湿度、多扬尘的使用环境，延长整体使用寿命。窗体下方设置1.1米高的实体墙段，既可以遮挡值守人员放置在窗台下方的物品，也提升了墙体下部的抗碰撞能力，避免手推车、通行人员不小心剐蹭到玻璃造成损坏。整个岗亭的内部净空高度为2.2米，满足绝大多数成年人站立活动的高度需求，不会产生压抑感，单空间的设计也让值守人员可以根据自身需求灵活布置内部设施，比如放置取暖器、风扇、监控显示屏等常用设备，不会因为隔断影响空间使用效率。
