双卧式干馏木炭炭化窑炉结构设计

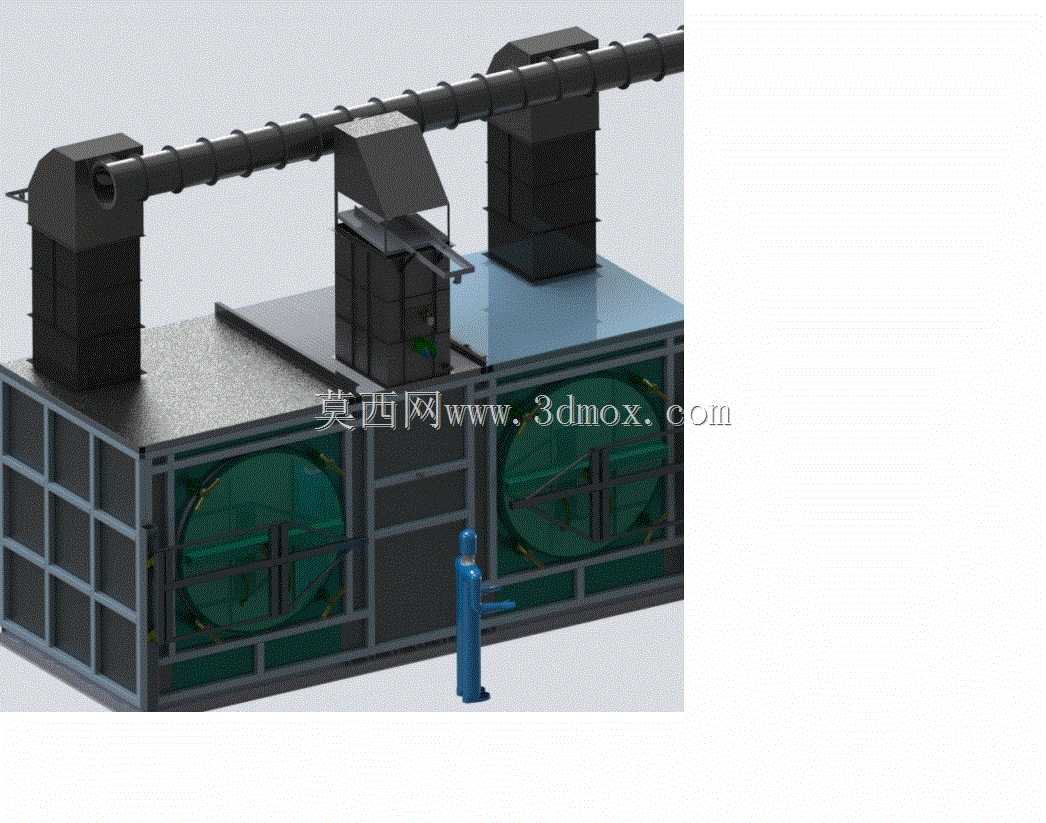

　　这套双卧式干馏木炭窑的三维结构，核心面向生物质炭化加工的中小规模生产场景，适配林业剩余物、果木截段、硬质杂木等原料的炭化作业，区别于单窑间歇式生产的低效模式，双窑体并行布局可实现交替进料、炭化、出料的连续作业节奏，单窑完成炭化降温的周期内，另一窑可同步完成升温干馏工序，整体生产效率较单窑结构提升近四成。从实际生产用途来看，设备通过控氧干馏工艺完成原料的热解炭化，全程避免原料直接明火燃烧，既可以保障成品木炭的固定碳含量达标，也能减少炭化过程中的烟气无组织排放，配套的管路结构可对热解产生的可燃气进行回收，导回燃烧室作为辅助热源使用，降低生产过程的外部能源消耗。

　　从功能特性层面拆解，窑体采用卧式水平布局，进料端设置倾斜导料结构，可配合小型输送设备完成原料装填，无需搭建高位进料平台，降低车间场地的高度要求；窑体外侧采用框架式护板结构，既作为保温层的固定承载结构，也可作为检修操作的防护围挡，框架预留的检修点位对应内部的温度监测、烟气导流部件位置，日常运维时无需大面积拆解外护结构。双窑共用一套烟气处理与热源供给管路，管路走向沿窑体顶部框架排布，弯头位置采用大曲率半径结构，减少热解气携带的焦油、粉尘在管路内的沉积堵塞，管路接口处预留快拆检修段，可定期清理管路内的积垢。窑体端部设置密封锁紧结构，配合耐高温密封垫实现干馏过程的密闭环境，避免外界空气过量进入窑内引发原料过度燃烧，同时保障窑内的干馏压力维持在微正压区间，防止外部冷空气渗入延长升温时间。

　　设计过程中优先考虑了安装边界的适配性，整体设备的底部支撑采用统一标高的型钢底座，无需做特殊的混凝土地基处理，只要场地地面平整度误差控制在千分之五以内即可完成安装，底座预留的地脚螺栓孔位为长圆孔设计，可适配现场安装时的小范围位置偏差。窑体侧面布置的控制元件、观测点位均设置在距离操作面1.2米至1.5米的高度区间，匹配操作人员站立作业的操作高度，无需额外搭建操作平台即可完成日常的参数观测、阀门调节操作。设备的进料口、出料口尺寸按照常规人工辅助周转的作业需求设计，可适配标准炭筐的进出，也可配合小型手动液压搬运车完成物料转运，不需要额外配置专用的进出料专机，降低产线的配套设备投入成本。

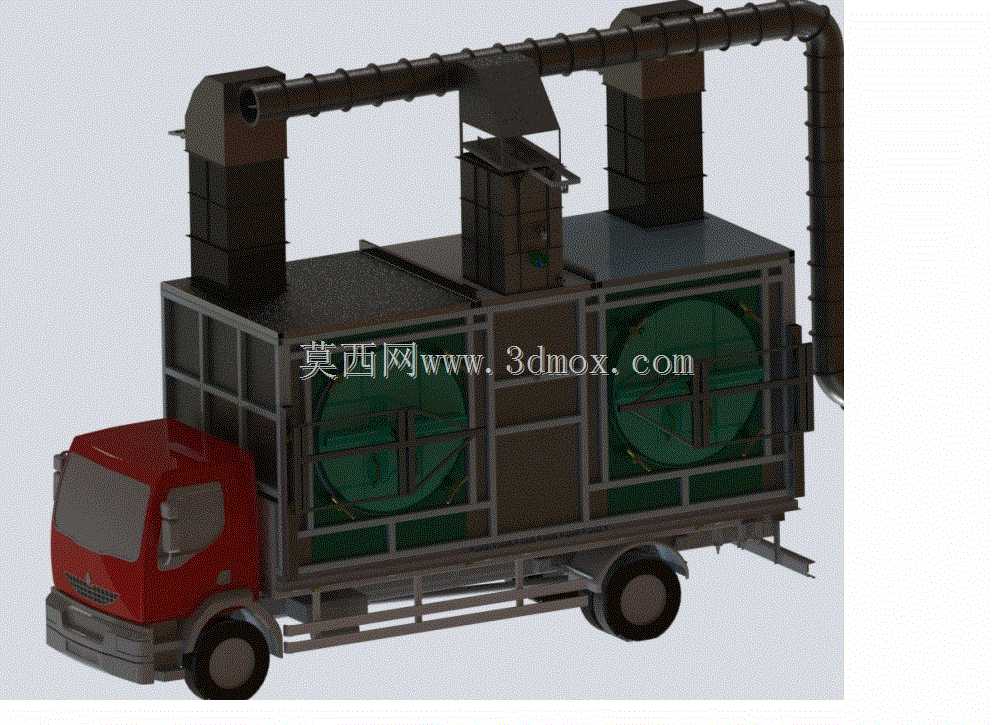

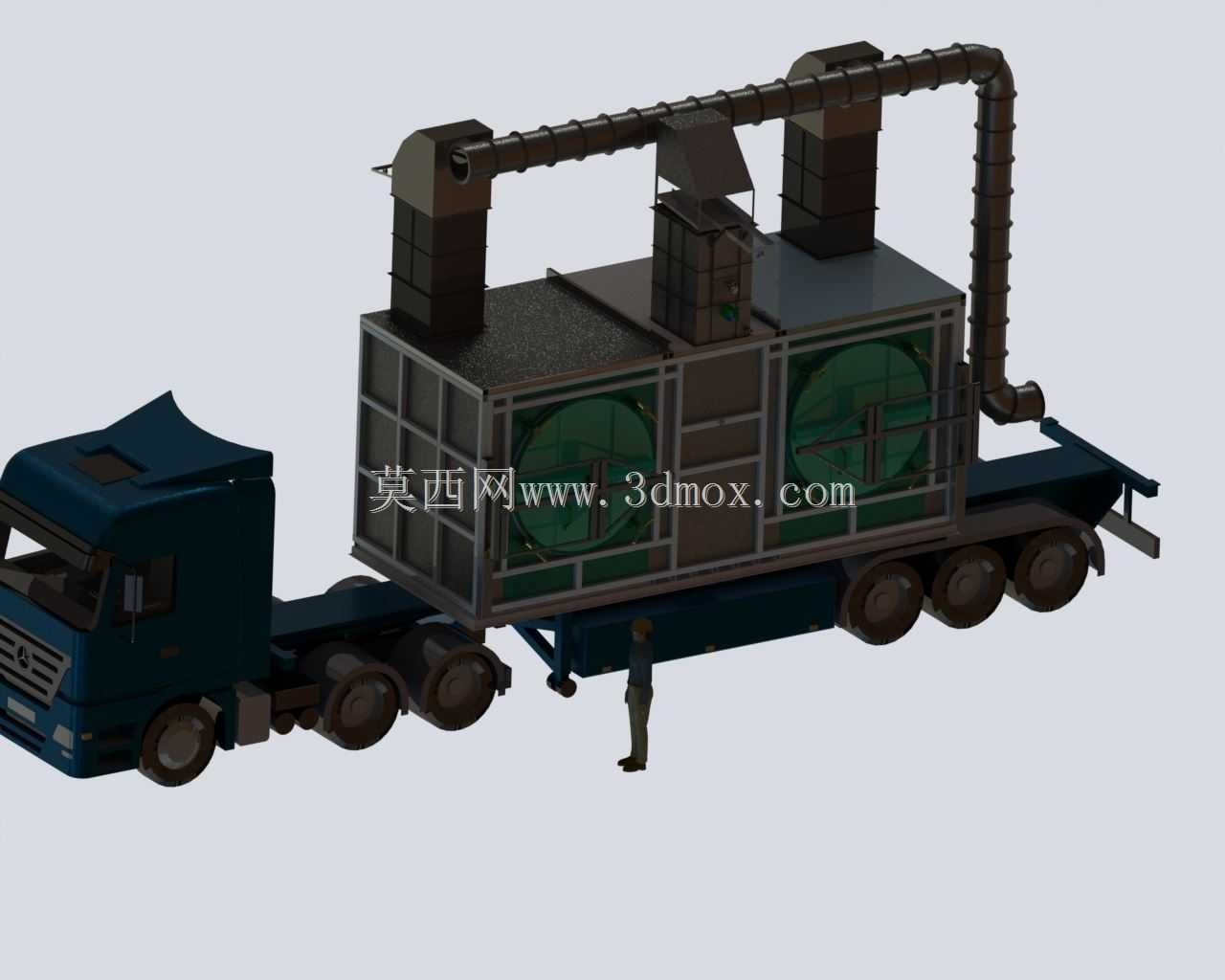

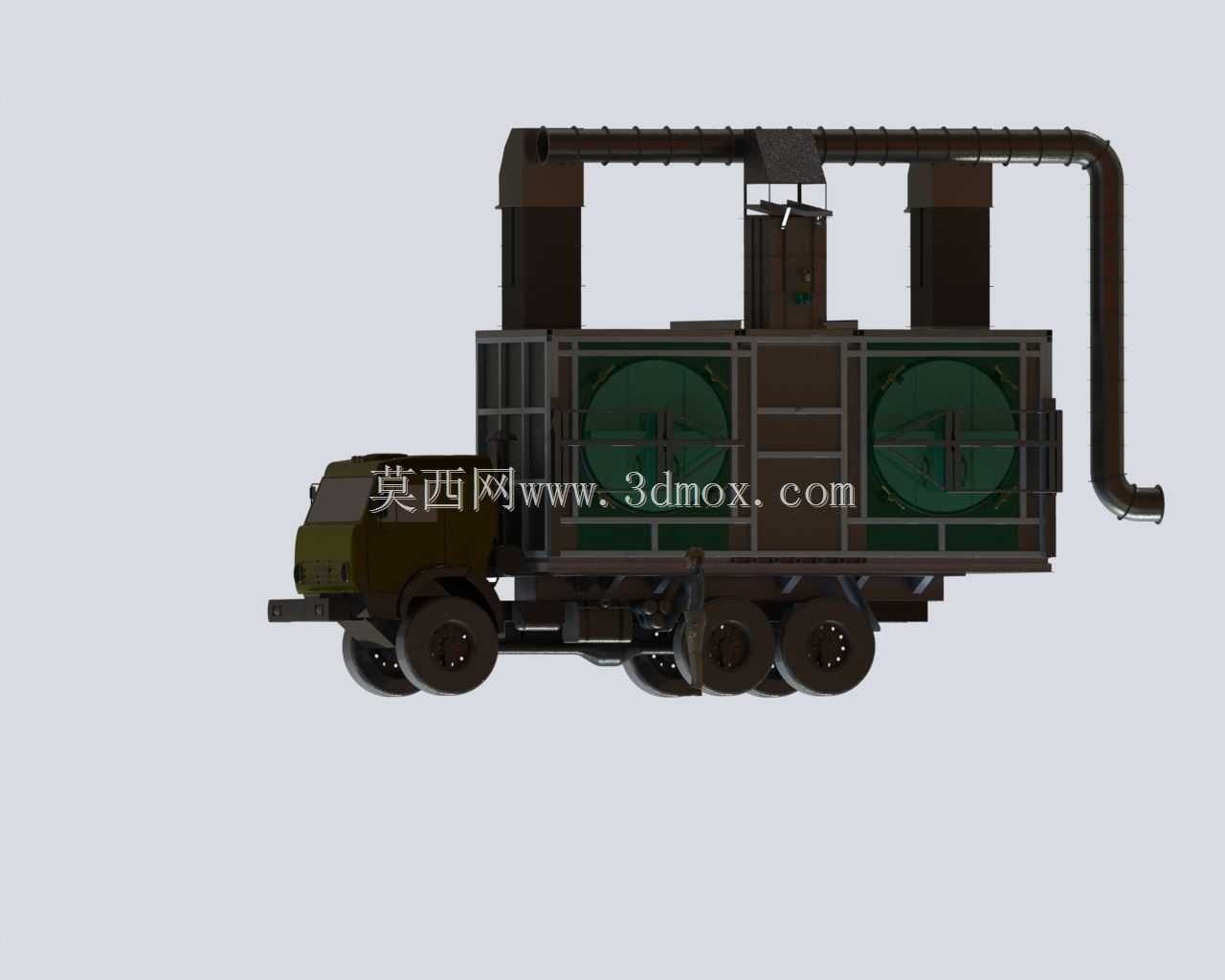

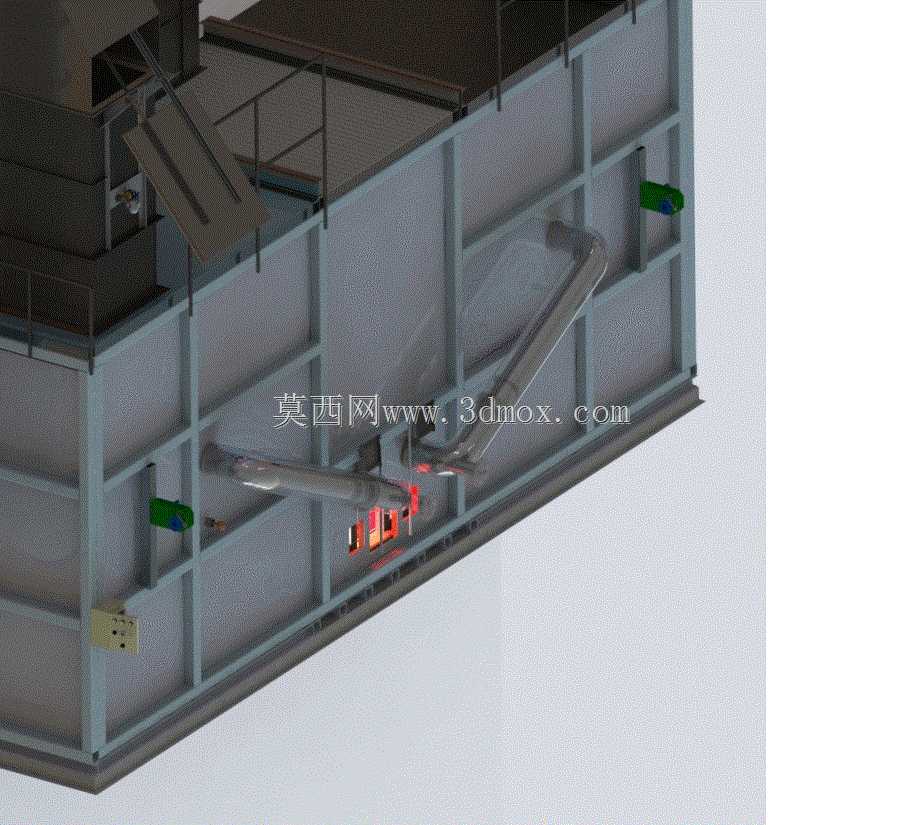

　　结构设计上，窑体内层采用耐高温的耐火材料衬层，中间层填充硅酸铝保温棉减少热量向外散失，外层护板采用普通碳钢板做防腐涂装，兼顾结构强度与制造成本的平衡；双窑之间的隔墙做隔热处理，避免单窑作业时的热量传递影响另一侧处于降温阶段窑体的冷却效率。燃烧室布置在窑体侧下方位置，热烟气通过导流通道在窑体夹层内循环流动，通过间接换热的方式对窑内原料进行加热，避免烟气直接接触原料造成成品炭的灰分超标。设备整体的外轮廓尺寸按照常规工业厂房的门宽、通道宽度做了适配，整体运输时不需要做分体拆解，可直接通过普通货运车辆完成转运，到场后连接管路、电源即可完成调试投入使用，大幅缩短现场安装的周期。
