导轨抽拉式金属网状收纳置物架

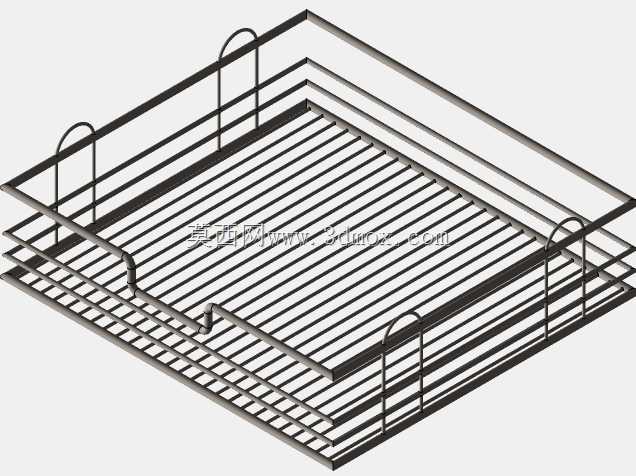

　　这款抽拉式网状置物构件，核心依托导轨实现平稳抽拉动作，主要适配橱柜内嵌安装场景，是厨房、操作台储物空间扩容的常用五金构件，日常可用来放置待处理食材、清洁用具、小型厨具等物品，抽拉式的结构能避免橱柜深处物品难以取放的问题，网状的镂空结构既可以沥水，也能让使用者直观看到架体上放置的物品，无需完全拉出就能快速定位需要取用的物件。从结构设计逻辑来看，整个架体采用等距金属条焊接成型的网面作为承载基底，网条的间距经过反复校核，既保证了足够的承载强度，不会因为放置重物出现网面塌陷变形，也避免了间距过小导致杂物、碎屑卡积难以清理，同时镂空结构不会遮挡橱柜内部的通风，放置清洗后的厨具时能快速沥干水分，减少积水滋生霉菌的问题。

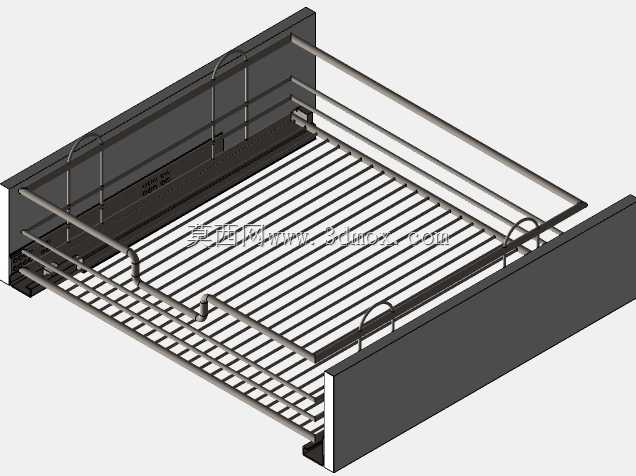

　　架体四周设置了向上弯折的围边，围边采用圆钢弯折成型，没有尖锐的棱角，既可以防止放置的物品在抽拉过程中从架体侧边滑落，也能避免使用者抽拉时被金属边缘划伤，围边的高度控制在合理范围，不会因为围边过高导致拿取低矮物品时卡手。架体两侧的连接位是和导轨配合的核心安装位，设计时预留了标准导轨的安装孔位，适配市面上常规的三节侧装导轨，安装时只需要将导轨的固定端锁定在橱柜侧板的对应位置，活动端和架体侧部的安装孔对位锁定即可，不需要额外做定制化的连接结构，适配性较强。安装边界方面，这款架体的进深、宽度和高度都适配常规600mm宽度标准橱柜的内嵌空间，安装时需要在橱柜侧板预留对应导轨的安装平面，两侧安装面的平行度误差需要控制在1mm以内，

　　避免抽拉时出现卡滞、异响的问题，架体完全推入橱柜后，前端和橱柜门板的内侧预留有2mm的安全间隙，不会出现开关门板时和架体发生剐蹭的问题，完全拉出时的行程经过限位设计，不会因为抽拉过度导致架体从导轨上滑脱，同时架体拉出后整体的重心始终落在导轨的承重范围内，放置额定承重范围内的物品时不会出现架体前倾掉落的问题。从实际使用的场景延伸来看，除了厨房橱柜之外，这类结构也可以适配在衣柜、工具柜、卫浴柜等场景，只需要根据对应柜体的尺寸调整架体的长宽参数即可，核心的导轨抽拉结构、网状承载结构、围边防掉落结构都可以通用，设计时针对不同的使用场景只需要调整网条的间距、围边的高度以及表面处理工艺即可，比如卫浴场景使用可以做防锈的表面镀层，

　　工具柜使用可以适当加密网条间距避免小型工具从网孔掉落。整个架体的焊接位置都做了打磨处理，没有突出的焊渣和毛刺，表面做了均匀的防护涂层，长期接触水汽、油污也不容易出现锈蚀、涂层脱落的问题，日常清理只需要用湿抹布擦拭即可，网条的圆角设计也不会勾挂清洁抹布，减少清理的难度。在建模过程中，所有的弯折位置都做了合理的圆角过渡，还原了实际五金件弯折加工的工艺特征，没有出现直角弯折的工艺错误，网条的排布均匀一致，焊接位置的重合特征也做了还原，导轨连接位的安装孔尺寸、孔位间距都按照实际五金配件的标准参数绘制，导出的模型可以直接用来做柜体装配的干涉检查，也可以用来做安装演示的动画素材，结构设计从业者可以直接在这个模型的基础上调整尺寸参数，快速适配不同规格的柜体设计需求，不需要从零开始搭建基础结构，能节省不少结构建模的时间。
